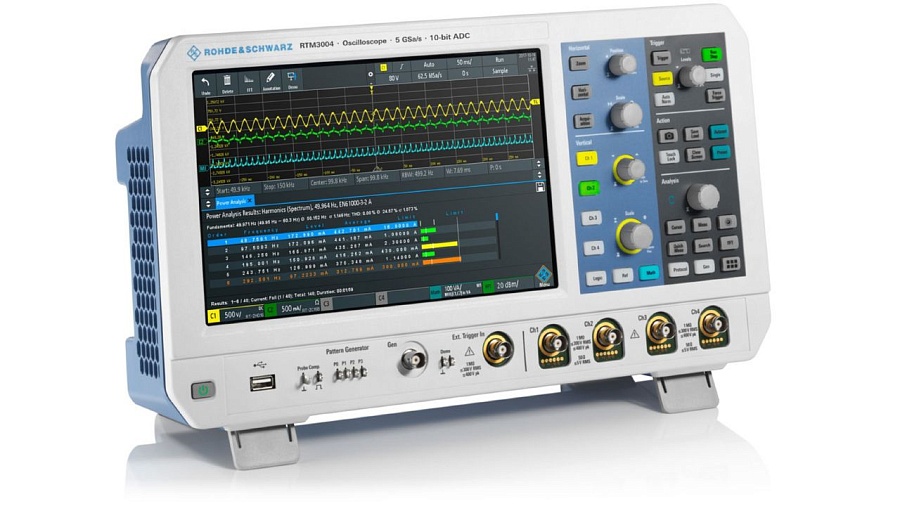

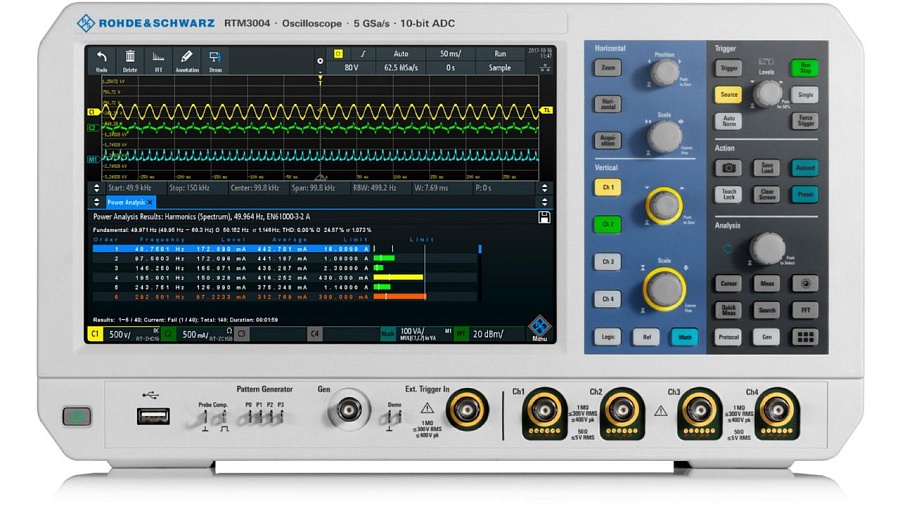

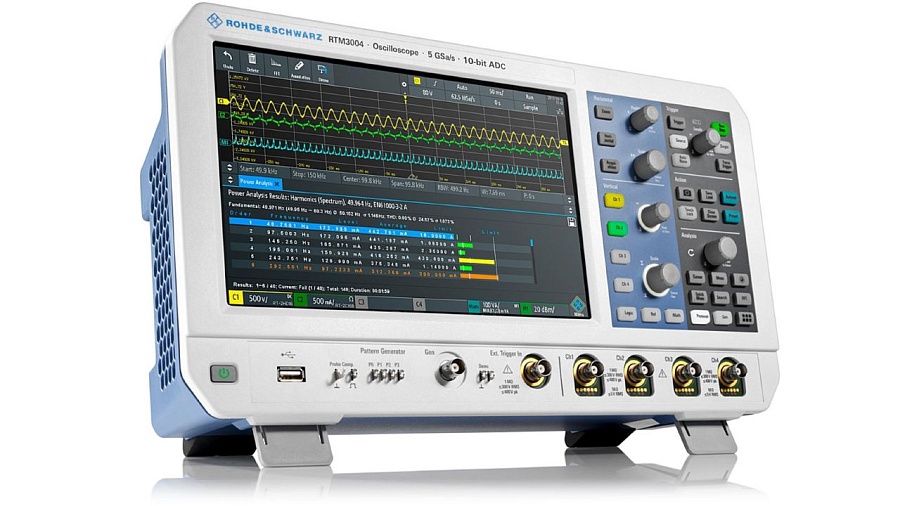

RTM3004+RTM-B243 R&S осциллограф
Цена не является публичной офертой!
Цена не является публичной офертой!
Цифровой многофункциональный осциллограф Rohde Schwarz серии RTM3000 с модернизируемой полосой пропускания от 100 МГц до 1 ГГц. RTM3000 - это высокопроизводительный осциллограф смешанных сигналов по демократичной цене, который дает доступ к использованию сразу нескольких измерительных приборов в одном корпусе: генератор стандартных функций и тестовых последовательностей, логический анализатор, элементарный тестер «годен/негоден», частотомер, цифровой вольтметр, простейший тестер по маскам, а также анализ электропитания и режим архив.
Дисплей прибора - самый большой в своем классе емкостной дисплей (10,1") с высоким разрешением (1280 × 800 пикселей).
Ключевые особенности осциллографа R&S RTM3000:
- Полоса пропускания: от 100 МГц до 1 ГГц
- Частота дискретизации: до 5 млрд отсчетов/с
- Объем памяти: до 80 млн отсчетов
- Разрешение АЦП: 10 бит
- Дисплей: емкостной сенсорный экран с диагональю 10,1 дюйма
Аппаратные опции цифрового осциллографа Роде Шварц RTM3004+RTM-B243:
| Опция | Описание |
| R&S®RTM-B1 (1335.8988.02) | Опция смешанных сигналов (MSO) с 16 дополнительными цифровыми каналами |
| R&S®RTM-B6 (1335.8994.02) | Опция генератора сигналов 25 МГц |
| R&S®RTM-B242 (1335.9049.02) | Расширение полосы пропускания R&S RTM3004 до 200 МГц |
| R&S®RTM-B243 (1335.9055.02) | Расширение полосы пропускания R&S RTM3004 до 350 МГц |
| R&S®RTM-B245 (1335.9061.02) | Расширение полосы пропускания R&S RTM3004 до 500 МГц |
| R&S®RTM-B2410 (1335.9078.02) | Расширение полосы пропускания R&S RTM3004 до 1ГГц |
Программные опции R&S RTM3004:
| Опция | Описание |
| R&S®RTM-K1 (1335.8807.02) | Синхронизация и декодирование последовательных данных I2C/SPI. |
| R&S®RTM-K2 (1335.8813.02) | Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485. |
| R&S®RTM-K3 (1335.8820.02) | Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC. |
| R&S®RTM-K5 (1335.8842.02) | Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM |
| R&S®RTM-K6 (1335.8859.02) | Синхронизация и декодирование последовательного интерфейса MIL-1553 |
| R&S®RTM-K7 (1335.8865.02) | Синхронизация и декодирование последовательного интерфейса ARINC 429 |
| R&S®RTM-K15 (1335.8907.02) | История и сегментированная память 460 млн. точек |
| R&S®RTM-K31 (1335.8920.02) | Опция комплексного анализа мощности |
| R&S®RTM-K36 (1335.9178.02) | Анализ АЧХ (ЛАФЧХ или диаграмм Боде) |
| R&S®RTM-K37 (1335.9184.02) |
Опция анализа спектра |
