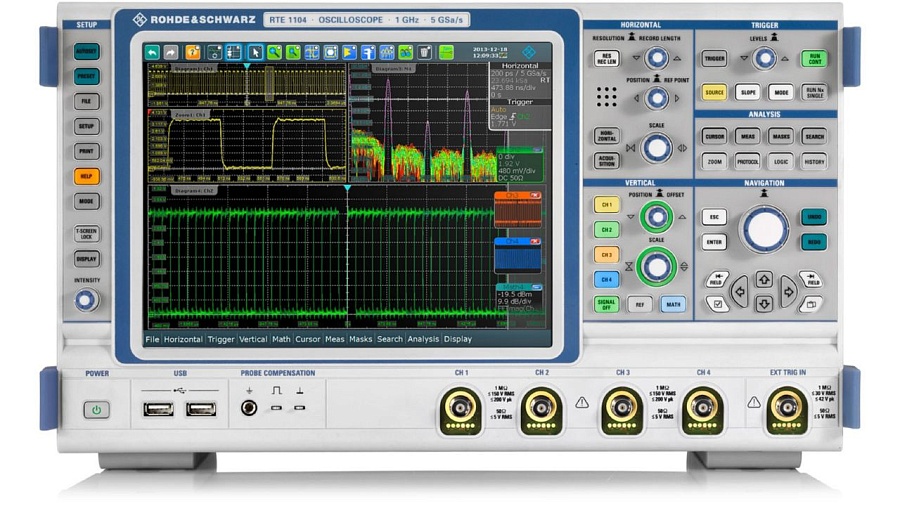

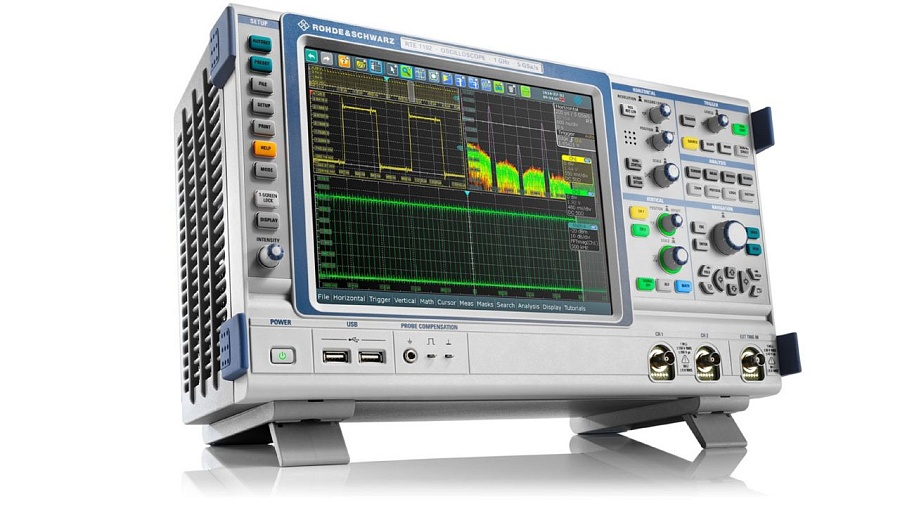

Цифровой осциллограф Rohde Schwarz серии RTE

представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств. Функция QuickMeas обеспечивает получение ключевых результатов измерения нажатием одной кнопки.

Ключевые особенности осциллографа R&S RTE1032:

Полоса пропускания: от 200 МГц до 2 ГГц
Частота дискретизации: 5 млрд отсчетов/с
Максимальный объем памяти: 200 млн отсчетов
Разрешение по вертикали: до 16 бит
MSO: 16 цифровых каналов, опция, возможна модернизация.

Аппаратные опции цифрового осциллографа Rohde Schwarz RTE1032:

Опция	Описание
R&S®RTE-B1	Опция смешанных сигналов Rohde & Schwarz RTE-B1 макс 400 МГц, 5 ГС/с, 16 каналов, 100MSa на канал
R&S®RTE-B6	Опция генератора сигналов произвольной формы. 2 аналог. канала+ 8цифровых каналов, 100 МГц, 500 млн. отсчетов/сек
R&S®RTE-B10	Интерфейс GPIB
R&S®RTE-B18	Съемный твердотельный диск (SSD) со встроенным ПО.
R&S®RTE-B101	Апгрейд памяти до 20 млн. отсчетов
R&S®RTE-B102	Апгрейд памяти до 100 млн. отсчетов
R&S®RTE-B205	Расширение полосы пропускания осциллографа RTE1032/4 до 500 МГц , включая калибровку. Активируется программным кодом.
R&S®RTE-B206	Расширение полосы пропускания осциллографа RTE1032/4 до 1 ГГц , включая калибровку. Активируется программным кодом.
R&S®RTE-B207	Расширение полосы пропускания осциллографа RTE1032/4 до 1,5 ГГц , включая калибровку. Активируется программным кодом.
R&S®RTE-B208	Расширение полосы пропускания осциллографа RTE1032/4 до 2 ГГц , включая калибровку. Активируется программным кодом.

Программные опции цифрового осциллографа Роде Шварц RTE1032:

Опция	Описание
R&S®RTE-K1	Синхронизация и декодирование последовательных данных I2C/SPI.
R&S®RTM-K2	Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485.
R&S®RTE-K3	Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC.
R&S®RTE-K4	Опция синхронизации и декодирования последовательных данных FlexRay
R&S®RTE-K5	Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM
R&S®RTE-K6	Синхронизация и декодирование последовательного интерфейса MIL-1553
R&S®RTE-K7	Синхронизация и декодирование последовательного интерфейса ARINC 429
R&S®RTE-K8	Опция декодирования последовательных данных Ethernet 10/100BASE-T
R&S®RTE-K9	Синхронизация и декодирование (T&D) последовательных данных шины CAN-FD
R&S®RTE-K10	Опция синхронизации и декодирования последовательных данных SENT
R&S®RTE-K35	Опция анализа шин для I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1.
R&S®RTE-K50	Опция синхронизации и декодирования последовательных данных шин Manchester и NRZ
R&S®RTE-K55	Опция синхронизации и декодирования последовательных данных MDIO
R&S®RTE-K57	Опция синхронизации и декодирования последовательных данных 100BASE-T1
R&S®RTE-K60	Опция синхронизации и декодирования последовательных данных USB 2.0/HSIC
R&S®RTE-K63	Опция синхронизации и декодирования последовательных данных USB-PD
R&S®RTE-K65	Опция синхронизации и декодирования сигналов интерфейсов SpaceWire
R&S®RTE-K76	Опция синхронизации и декодирования сигналов интерфейсов CXPI
R&S®RTE-K17	Опция ПО осциллографа режима HD
R&S®RTE-K18	Опция анализа спектра
R&S®RTE-K31	Опция анализа параметров электропитания
