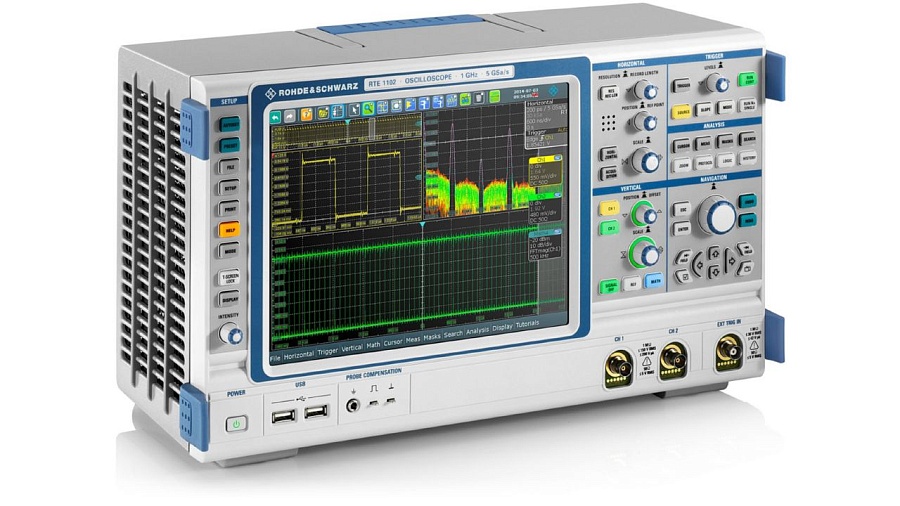

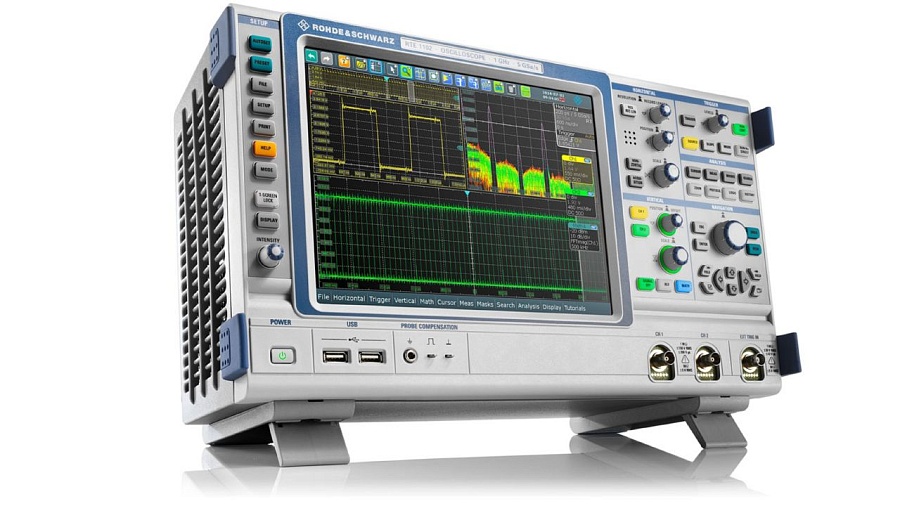

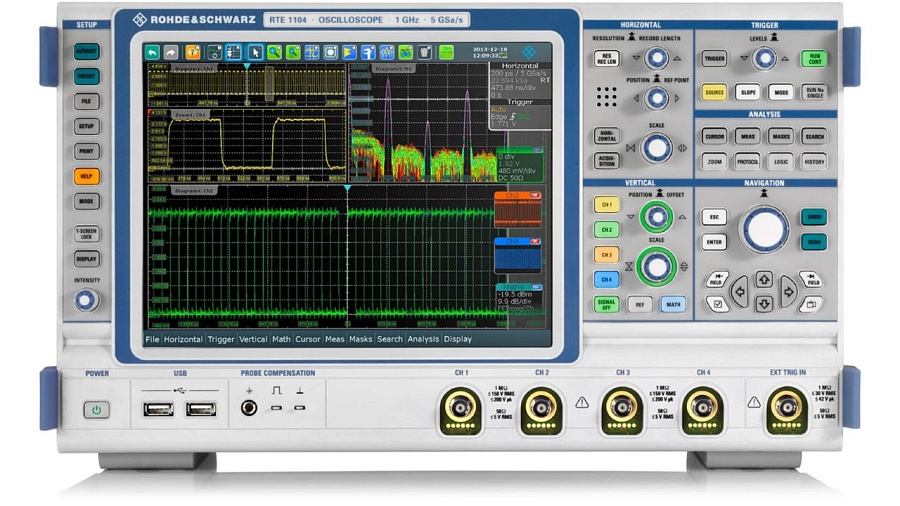

RTE1022 R&S Осциллограф
200 МГц, 2 канала. Цифровой осциллограф Rohde&Schwarz серии RTE1000. Код заказа товара 1326.2000.22.
Цена не является публичной офертой!
Цифровые осциллографы РодеШварц серии RTE1000 сняты с производства, в качестве аналога рассмотрите
осциллографы серии MXO 5
200 МГц, 2 канала. Цифровой осциллограф Rohde&Schwarz серии RTE1000. Код заказа товара 1326.2000.22.
Цена не является публичной офертой!
Цифровые осциллографы РодеШварц серии RTE1000 сняты с производства, в качестве аналога рассмотрите
осциллографы серии MXO 5
Цифровой осциллограф Rohde&Schwarz серии RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств. Функция QuickMeas обеспечивает получение ключевых результатов измерения нажатием одной кнопки.
Ключевые особенности осциллографа R&S RTE1022:
-
Полоса пропускания: от 200 МГц до 2 ГГц
-
Частота дискретизации: 5 млрд отсчетов/с
-
Максимальный объем памяти: 200 млн отсчетов
-
Разрешение по вертикали: до 16 бит
-
MSO: 16 цифровых каналов, опция, возможна модернизация.
Аппаратные опции многофункционального осциллографа RTE1022 Роде Шварц:
| Опция | Код для заказа | Описание |
| R&S®RTE-K1 | 1326.1178.02 | Синхронизация и декодирование последовательных данных I2C/SPI. |
| R&S®RTM-K2 | 1326.1184.02 | Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485. |
| R&S®RTE-K3 | 1326.1190.02 | Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC. |
| R&S®RTE-K4 | 1326.1203.02 | Опция синхронизации и декодирования последовательных данных FlexRay |
| R&S®RTE-K5 | 1326.1210.02 | Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM |
| R&S®RTE-K6 | 1326.1226.02 | Синхронизация и декодирование последовательного интерфейса MIL-1553 |
| R&S®RTE-K7 | 1326.1232.02 | Синхронизация и декодирование последовательного интерфейса ARINC 429 |
| R&S®RTE-K8 | 1326.1332.02 | Опция декодирования последовательных данных Ethernet 10/100BASE-T |
| R&S®RTE-K9 | 1326.1249.02 | Синхронизация и декодирование (T&D) последовательных данных шины CAN-FD |
| R&S®RTE-K10 | 1326.1603.02 | Опция синхронизации и декодирования последовательных данных SENT |
| R&S®RTE-K35 | 1801.2852.02 | Опция анализа шин для I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1. |
| R&S®RTE-K50 | 1326.1326.02 | Опция синхронизации и декодирования последовательных данных шин Manchester и NRZ |
| R&S®RTE-K55 | 1326.1255.02 | Опция синхронизации и декодирования последовательных данных MDIO |
| R&S®RTE-K57 | 1333.0609.02 | Опция синхронизации и декодирования последовательных данных 100BASE-T1 |
| R&S®RTE-K60 | 1326.1626.02 | Опция синхронизации и декодирования последовательных данных USB 2.0/HSIC |
| R&S®RTE-K63 | 1326.3158.02 | Опция синхронизации и декодирования последовательных данных USB-PD |
| R&S®RTE-K65 | 1326.2845.02 | Опция синхронизации и декодирования сигналов интерфейсов SpaceWire |
| R&S®RTE-K76 | 1326.3193.02 | Опция синхронизации и декодирования сигналов интерфейсов CXPI |
| R&S®RTE-K18 | 1329.3006.02 | Опция анализа спектра |
| R&S®RTE-K31 | 1326.1278.02 | Опция анализа параметров электропитания |
Программные опции осциллографа RTE1022 Rohde Schwarz:
| Опция | Код заказа товара | Описание |
| R&S®RTE-K1 | 1326.1178.02 | Синхронизация и декодирование последовательных данных I2C/SPI. |
| R&S®RTM-K2 | 1326.1184.02 | Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485. |
| R&S®RTE-K3 | 1326.1190.02 | Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC. |
| R&S®RTE-K4 | 1326.1203.02 | Опция синхронизации и декодирования последовательных данных FlexRay |
| R&S®RTE-K5 | 1326.1210.02 | Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM |
| R&S®RTE-K6 | 1326.1226.02 | Синхронизация и декодирование последовательного интерфейса MIL-1553 |
| R&S®RTE-K7 | 1326.1232.02 | Синхронизация и декодирование последовательного интерфейса ARINC 429 |
| R&S®RTE-K8 | 1326.1332.02 | Опция декодирования последовательных данных Ethernet 10/100BASE-T |
| R&S®RTE-K9 | 1326.1249.02 | Синхронизация и декодирование (T&D) последовательных данных шины CAN-FD |
| R&S®RTE-K10 | 1326.1603.02 | Опция синхронизации и декодирования последовательных данных SENT |
| R&S®RTE-K35 | 1801.2852.02 | Опция анализа шин для I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1. |
| R&S®RTE-K50 | 1326.1326.02 | Опция синхронизации и декодирования последовательных данных шин Manchester и NRZ |
| R&S®RTE-K55 | 1326.1255.02 | Опция синхронизации и декодирования последовательных данных MDIO |
| R&S®RTE-K57 | 1333.0609.02 | Опция синхронизации и декодирования последовательных данных 100BASE-T1 |
| R&S®RTE-K60 | 1326.1626.02 | Опция синхронизации и декодирования последовательных данных USB 2.0/HSIC |
| R&S®RTE-K63 | 1326.3158.02 | Опция синхронизации и декодирования последовательных данных USB-PD |
| R&S®RTE-K65 | 1326.2845.02 | Опция синхронизации и декодирования сигналов интерфейсов SpaceWire |
| R&S®RTE-K76 | 1326.3193.02 | Опция синхронизации и декодирования сигналов интерфейсов CXPI |
| R&S®RTE-K18 | 1329.3006.02 | Опция анализа спектра |
| R&S®RTE-K31 | 1326.1278.02 | Опция анализа параметров электропитания |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
