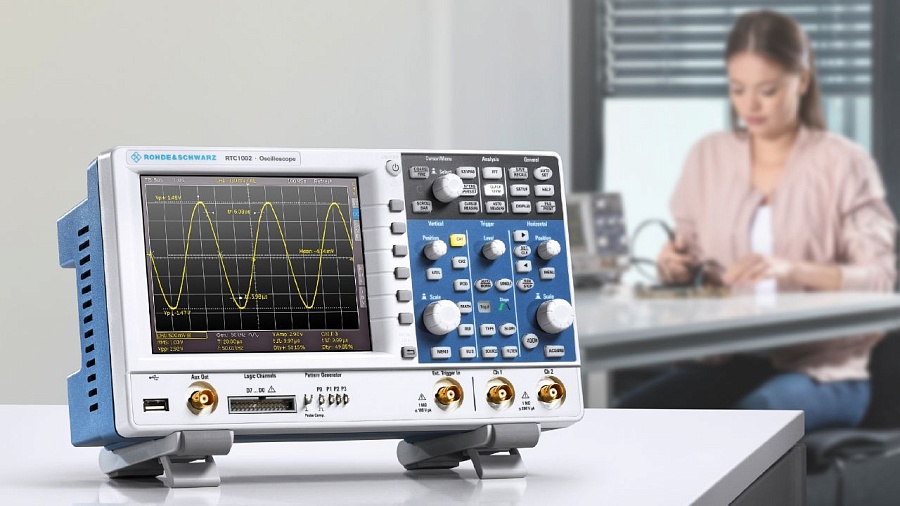

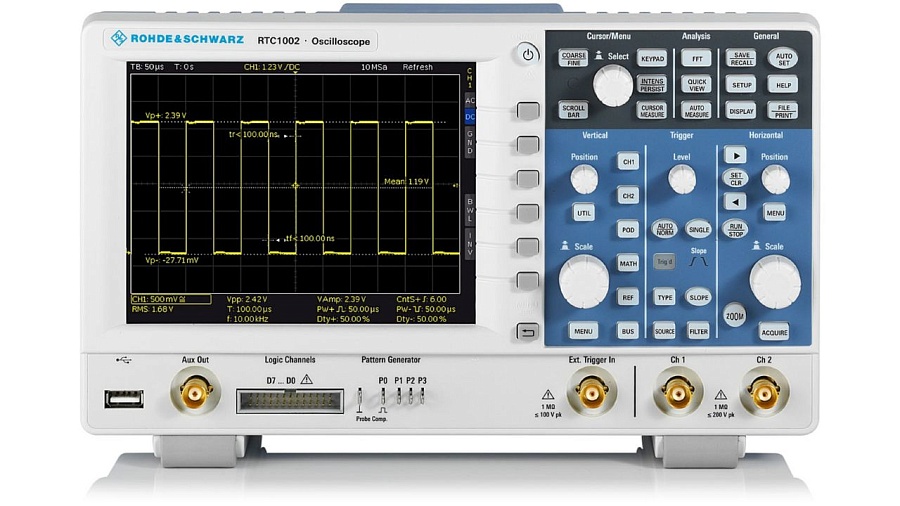

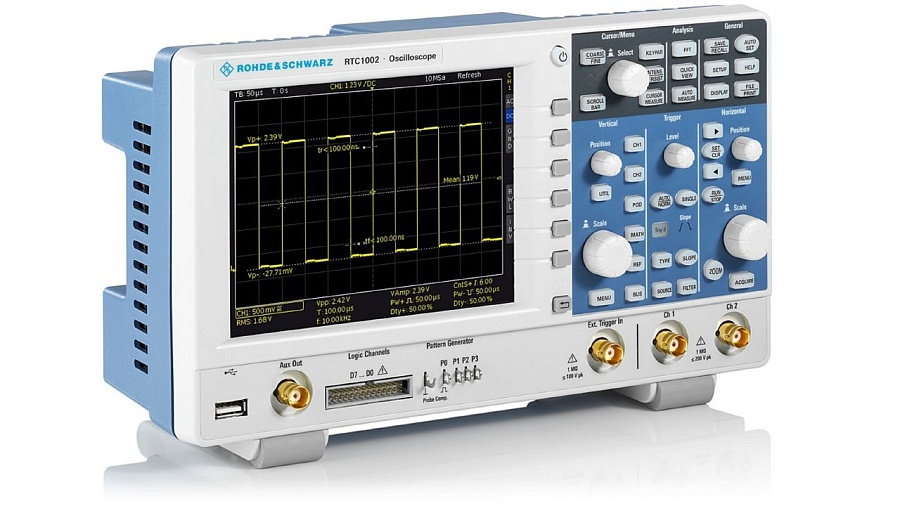

RTC1002 + RTC-B223 R&S Осциллограф

Большой набор функций цифрового осциллографа Rohde Schwarz

адресован самой широкой группе пользователей — от разработчиков встраиваемых систем до специалистов по обслуживанию и преподавателей. Современная высокопроизводительная техника в чрезвычайно тихом конструктивном исполнении отвечает высоким требованиям современных инженеров. Одним из ключевых преимуществ данной серии является возможность модернизации, обеспечиваемой опциями расширения частотного диапазона. Осциллограф R&S®RTC1000 представляет собой прибор «10-в-одном»: он объединяет в себе функции осциллографа, логического анализатора, анализатора протоколов, анализатора частот, генератора шаблонов, функционального генератора, цифрового вольтметра, частотомера и тестера компонентов.

Ключевые особенности осциллографа R&S RTC1002 + RTC-B223:

• Полоса пропускания: от 50 до 300 МГц
• Максимальная частота дискретизации: 2 млрд отсчетов/с
• Максимальный объем памяти: 2 млн отсчетов
• MSO: 8 цифровых каналов, опция, возможна модернизация
• Генератор последовательностей: 4-разрядные последовательности до 50 Мбит/с

Модели	Полоса пропускания	Каналы	Частота дискретизации	Максимальная глубина памяти	Цифровые каналы (опция MSO)
RTC1002 (1335.7317.03)	50 МГц	2	2 Гвыб/с	2 млн точек/с	8 цифровых каналов
RTC1002 + RTC-B220	70 МГц	2	2 Гвыб/с	2 млн точек/с	8 цифровых каналов
RTC1002 + RTC-B221	100 МГц	2	2 Гвыб/с	2 млн точек/с	8 цифровых каналов
RTC1002 + RTC-B222	200 МГц	2	2 Гвыб/с	2 млн точек/с	8 цифровых каналов
RTC1002 + RTC-B223	300 МГц	2	2 Гвыб/с	2 млн точек/с	8 цифровых каналов

Аппаратные опции осциллографа RTC1002 R&S:

Опция	Описание
R&S®RTC-B1 (Код заказа товара 1335.7281.03)	Опция смешанных сигналов (MSO) с 8 дополнительными цифровыми каналами
R&S®RTC-B6 (Код заказа товара 1335.7298.03)	Опция генератора сигналов 50 кГц
R&S®RTC-220 (Код заказа товара 1335.7300.03)	Расширение полосы пропускания R&S RTC1002 до 70 МГц
R&S®RTC-B221 (Код заказа товара 1335.7317.03)	Расширение полосы пропускания R&S RTC1002 до 100 МГц
R&S®RTC-B222 (Код заказа товара 1335.7275.03)	Расширение полосы пропускания R&S RTC1002 до 200 МГц
R&S®RTC-B223 Код заказа товара 1335.7323.03)	Расширение полосы пропускания R&S RTC1002 до 300 МГц

Программные опции осциллографа RTC1002 Rohde Schwarz:

Опция	Описание
R&S®RTC-K1 (Код заказа товара 1335.7230.03)	Синхронизация и декодирование последовательных данных I2C/SPI.
R&S®RTH-K2 (Код заказа товара1335.7246.03)	Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485.
R&S®RTH-K3 (Код заказа товара 1335.7252.03)	Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC.
