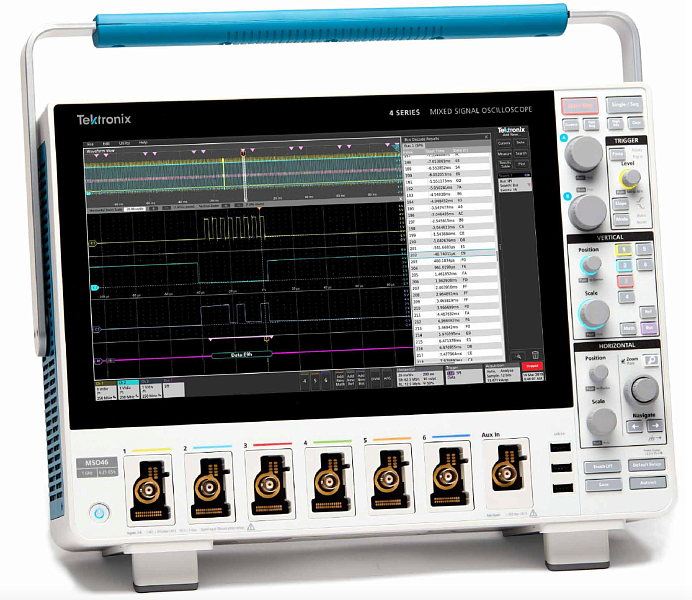

Серия MSO 4 Tektronix Осциллографы
Осциллограф Tektronix серии MSO 4 с самым большим числом каналов(до 48) и экраном среди устройств такого класса — это прибор с уникальным набором функций и
характеристик, специально разработанный для настольных испытаний. Надёжность и простоту эксплуатации осциллографа обеспечивает интерфейс пользователя с сенсорным
управлением.
Серия MSO4 представлена моделями осциллографов с 6 и 4 аналоговыми каналами, модификации MSO44 и MSO46 соответственно. Частотный диапазон до 1,5 ГГц.
К каждому аналоговому входу может быть подключен восьмиканальный логический пробник TLP058 для реализации функции логического анализатора цифровых сигналов. По заказу поставляются также аналоговые пробники различных типов. Дополнительно по заказу может быть установлен встроенный одноканальный генератор сигналов произвольной формы (опция 4-AFG).
Доступные модели:
Описание:
Полоса пропускания от 200 МГц до 1,5 ГГц
Число аналоговых каналов 4 или 6
Цифровые каналы (опция) до 48
Частота дискретизации (все каналы) 6,25 Гвыб/с
Разрешение по вертикали 12 бит
Длина записи (все каналы) 31,25 млн точек. 62,5 млн точек (опция)
Встроенный генератор сигналов произвольной формы (опция) 1 x 50 Мгц
Декодирование сигналов последовательных шин Да
Дисплей сенсорный, 13,3 дюйма (1920x1080)
Поддержка протоколов:
- 10BASE-T, 100BASE-TX
- CAN, CAN FD, LIN, FlexRay
- I2C, SPI
- MIL-STD-1553, ARINC 429
- RS-232, RS-422, RS-485, UART
- SPMI
- SVID
- USB 2.0 низко-, полно-, высокоскоростные шины
Инновационный интерфейс пользователя и наибольший экран среди приборов такого класса
Осциллограф MSO Серии 4, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, — это шаг на опережение в стандартах работы осциллографов.- Экран высокой чёткости с диагональю 13,3 дюйма
- Удобный для настольного тестирования корпус глубиной 15,5 см
Высокая детализация сигналов и до 6 переключаемых каналов
- Для каждого канала можно вывести изображение сигнала, спектра либо обе панели
- Каждый вход можно использовать для просмотра сигналов, поступающих через подключённый логический пробник по восьми цифровым каналам
- Высокая точность измерений и детализация сигналов на всех каналах
- Разрешение по вертикали 12 бит (до 16 бит в режиме высокого разрешения)
- 6,25 Гвыб/с на всех аналоговых и цифровых каналах
- Длина записи до 62,5 млн точек
Универсальный прибор с возможностью обновления функций
Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, добавляя опции по мере необходимости без пересылки прибора изготовителю.- Полоса пропускания до 1,5 ГГц
- Длина записи до 62,5 млн точек
- Цифровые каналы: каждый логический пробник TLP058 имеет 8 цифровых каналов
- Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
- Генератор сигналов произвольной формы и функций
- Расширенные функции анализа
- Запуск и декодирование сигналов последовательных шин
- Автоматическое измерение характеристик электропитания
