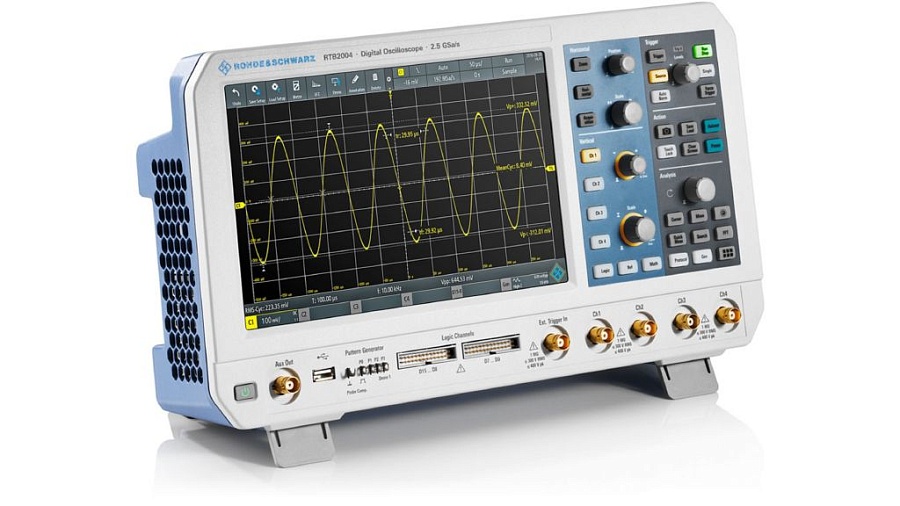

RTB2004+RTB-B242 R&S Осциллограф

200 МГц, 4 канала (+16 цифровых каналов с опцией MSO). Цифровой осциллограф Rohde&Schwarz серии RTB2000.

Цифровой осциллограф Rohde&Schwarz серии RTB2000

является превосходным инструментом для отладки интегрированных устройств, для университетских лабораторий, а также для отделов производства и сервисных центров.

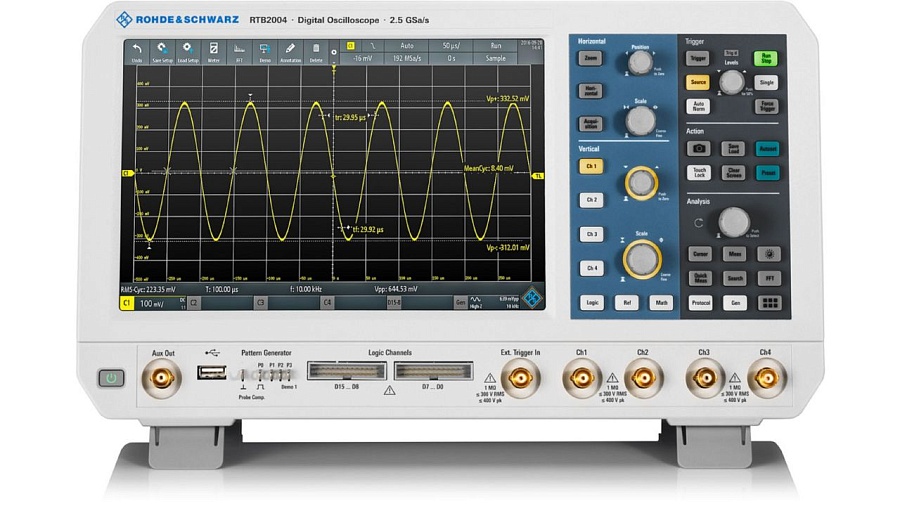

Самый большой дисплей (10,1 дюйма) с самым высоким разрешением в своем классе (1280 × 800 пикселей). Оборудован емкостным сенсорным экраном для быстрой навигации во всплывающих меню и сенсорными функциями для простой настройки масштаба, увеличения или перемещения осциллограммы.
10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкое отображение сигналов с дополнительными подробностями сигнала.

Для каждого активного канала доступна память объемом 10 млн отсчетов. В режиме чередования доступно 20 млн отсчетов. Это в
10 раз больше, чем в осциллографах сравнимого класса. В результате возможен захват более длинных последовательностей сигналов,
что дает более точные результаты анализа.
R&S®RTB2000 — это не просто прибор с функциями осциллографа соединяет функции логического анализатора, анализатора протоколов, генератора сигналов и шаблонов, а также цифрового вольтметра. В прибор интегрированы специализированные рабочие режимы частотного анализа, испытаний по маске и длительного захвата
данных. Отладка электронных систем всех видов становится простой
и эффективной, удовлетворяя основному правилу защиты инвестиций
по очень привлекательной цене.

Ключевые факты высокочастотного осциллографа RTB2004 R&S:



Полоса пропускания: от 70 МГц до 300 МГц
Частота дискретизации: до 2,5 млрд отсчетов/с
Объем памяти: до 20 млн отсчетов
Разрешение АЦП: 10 бит
Дисплей: емкостной сенсорный экран с диагональю 10,1 дюйма

Аппаратные опции многофункционального осциллографа Роде Шварц RTB2004:

Опция Описание
R&S®RTB-B1 Опция смешанных сигналов (MSO) с 16 дополнительными цифровыми каналами
R&S®RTB-B6 Опция генератора сигналов 25 МГц
R&S®RTC-B241 Расширение полосы пропускания R&S RTB2004 до 100 МГц
R&S®RTC-B242 Расширение полосы пропускания R&S RTB2004 до 200 МГц
R&S®RTC-B243 Расширение полосы пропускания R&S RTB2004 до 300 МГц

Программные опции:

Опция Описание
R&S®RTB-K1 Синхронизация и декодирование последовательных данных I2C/SPI.
R&S®RTB-K2 Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485.
R&S®RTB-K3 Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC.
R&S®RTB-K15 Режим истории и сегментированная память.
R&S®RTB-K36 Анализ АЧХ (ЛАФЧХ или диаграмм Боде)

Показать большеменьше
Инструкции (eng)
Характеристика Значение
