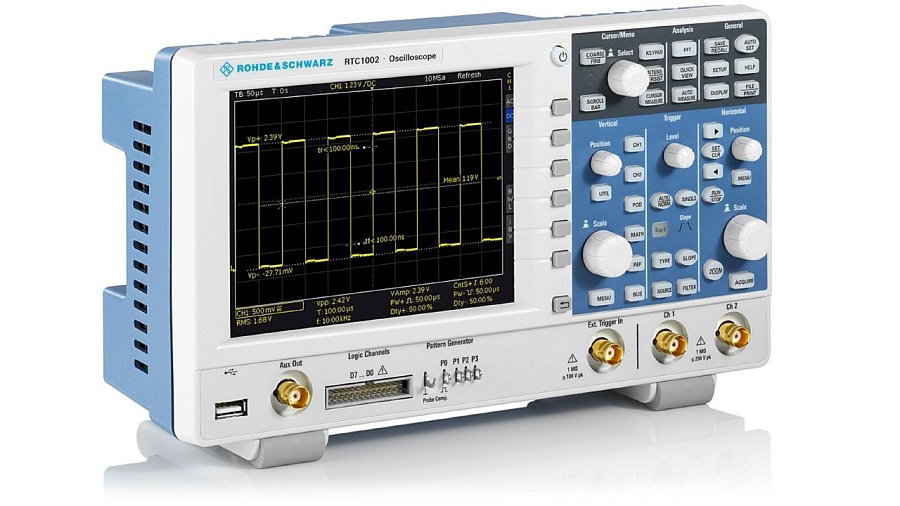

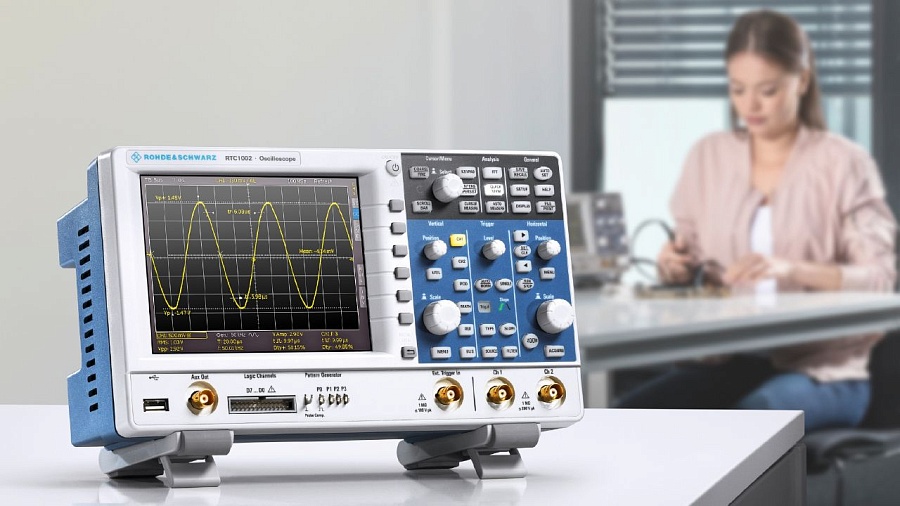

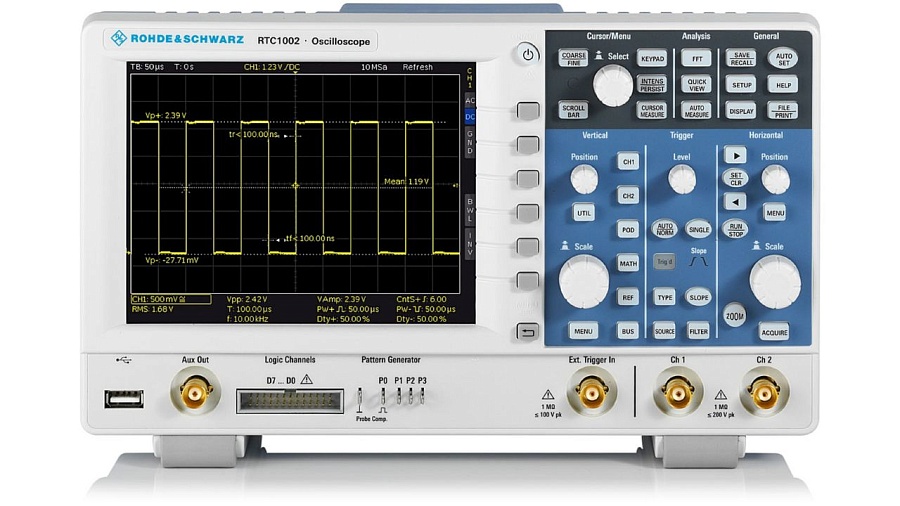

RTC1002+RTC-B221 R&S Осциллограф
Цена не является публичной офертой!
Цена не является публичной офертой!
Набор функций цифрового осциллографа Rohde&Schwarz адресован самой широкой группе пользователей — от разработчиков встраиваемых систем до специалистов по обслуживанию и преподавателей. Современная высокопроизводительная техника в чрезвычайно тихом конструктивном исполнении отвечает высоким требованиям современных инженеров. Одним из ключевых преимуществ данной серии является возможность модернизации, обеспечиваемой опциями расширения частотного диапазона. Осциллограф R&S®RTC1000 представляет собой прибор «10-в-одном»: он объединяет в себе функции осциллографа, логического анализатора, анализатора протоколов, анализатора частот, генератора шаблонов, функционального генератора, цифрового вольтметра, частотомера и тестера компонентов.
Ключевые особенности осциллографа R&S RTC1002:
- Полоса пропускания: от 50 до 300 МГц
- Максимальная частота дискретизации: 2 млрд отсчетов/с
- Максимальный объем памяти: 2 млн отсчетов
- MSO: 8 цифровых каналов, опция, возможна модернизация
- Генератор последовательностей: 4-разрядные последовательности до 50 Мбит/с
| Модели | Полоса пропускания | Каналы | Частота дискретизации | Максимальная глубина памяти | Цифровые каналы (опция MSO) |
| RTC1002 (1335.7317.03) | 50 МГц | 2 | 2 Гвыб/с | 2 млн точек/с | 8 цифровых каналов |
| RTC1002 + RTC-B220 | 70 МГц | 2 | 2 Гвыб/с | 2 млн точек/с |
8 цифровых каналов |
| RTC1002 + RTC-B221 | 100 МГц | 2 | 2 Гвыб/с | 2 млн точек/с | 8 цифровых каналов |
| RTC1002 + RTC-B222 | 200 МГц | 2 | 2 Гвыб/с | 2 млн точек/с | 8 цифровых каналов |
| RTC1002 + RTC-B223 | 300 МГц | 2 | 2 Гвыб/с | 2 млн точек/с | 8 цифровых каналов |
Аппаратные опции осциллографа RTC1002 R&S:
| Опция | Описание |
|
R&S®RTC-B1 (Код заказа товара 1335.7281.03) |
Опция смешанных сигналов (MSO) с 8 дополнительными цифровыми каналами |
|
R&S®RTC-B6 (Код заказа товара 1335.7298.03) |
Опция генератора сигналов 50 кГц |
|
R&S®RTC-220 (Код заказа товара 1335.7300.03) |
Расширение полосы пропускания R&S RTC1002 до 70 МГц |
| R&S®RTC-B221 (Код заказа товара 1335.7317.03) | Расширение полосы пропускания R&S RTC1002 до 100 МГц |
| R&S®RTC-B222 (Код заказа товара 1335.7275.03) | Расширение полосы пропускания R&S RTC1002 до 200 МГц |
| R&S®RTC-B223 Код заказа товара 1335.7323.03) | Расширение полосы пропускания R&S RTC1002 до 300 МГц |
Программные опции осциллографа RTC1002 Rohde Schwarz:
| Опция | Описание |
|
R&S®RTC-K1 (Код заказа товара 1335.7230.03) |
Синхронизация и декодирование последовательных данных I2C/SPI. |
| R&S®RTH-K2 (Код заказа товара1335.7246.03) | Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485. |
| R&S®RTH-K3 (Код заказа товара 1335.7252.03) | Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC. |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
