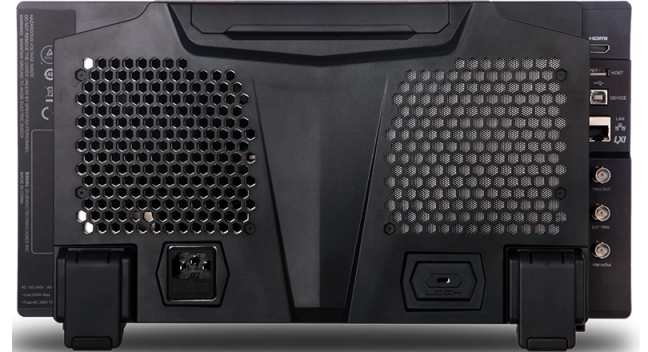

МSO8204A Rigol Осциллограф

2 ГГц с возможностью увеличения до 3 ГГц (опция). 4 аналоговых канала, частота дискретизации – 10 Гвыб./с; длину записи – 500 млн точек. Цифровой осциллограф Ригол серии MSO 8000 A.
Rigol

Новинка 2023 года от Rigol: осциллографы смешанных сигналов относятся к среднему и высокому классу, основаны на фирменном чипе ASIC и технологической платформе UltraVision II.

Серия MSO8000A состоит из моделей

МSO8074A

,

МSO8154A

,

МSO8204A

с аналоговой полосой пропускания 750 МГц/1,5 ГГц/ 2 ГГц (3 ГГц с опцией MSO8000A-BW20T30) соответственно. Имеют 4 аналоговых канала.

Функции и особенности цифрового осциллографа МSO8204A Rigol



Частота дискретизации 10 Гвыб/с, длина записи до 500М, скорость захвата > 600000 осц/с, захват формы сигнала, глазковая диаграмма и измерение джиттера.

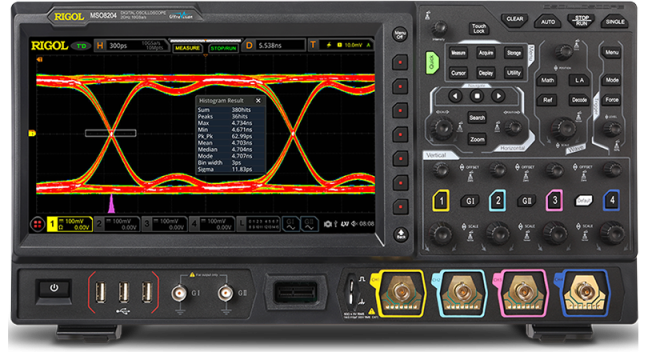

Функция формирования глазковой диаграммы может помочь пользователям визуально оценить качество передачи цифровых сигналов, понять устойчивость перекрестных помех между кодами в системе, и улучшить характеристики системы.



Серия MSO8000A с опцией MSO8000-JITTER позволяет анализировать джиттер и глазковую диаграмму в реальном времени. Отлаживайте незаметные искажения в цифровых каналах путем визуализации источников ошибок с помощью глазковой диаграммы. Объединяйте эти инструменты визуализации с прямыми измерениями.



Серия MSO8000A обеспечивает декодирование до 4 последовательных шин одновременно. Выбирайте из списка шин, включающего RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S и MILSTD-1553.



Минимизация "мертвой зоны "


Быстрый захват сокращает время, необходимое для визуализации переходных эффектов. Большинство функций осциллографа могут использоваться без ущерба для скорости захвата сигналов. Это позволяет проводить детальный анализ с высокой точностью.


Показать большеменьше
