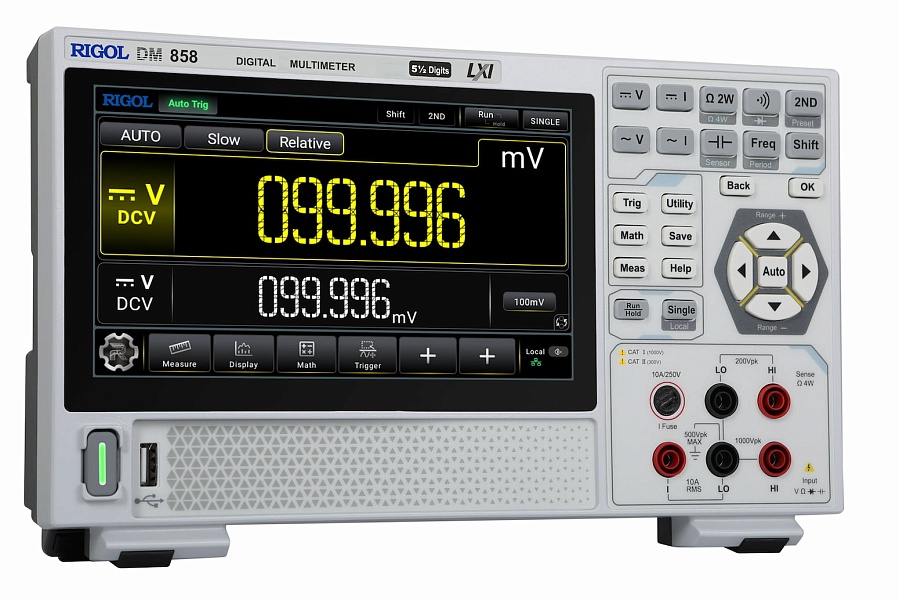

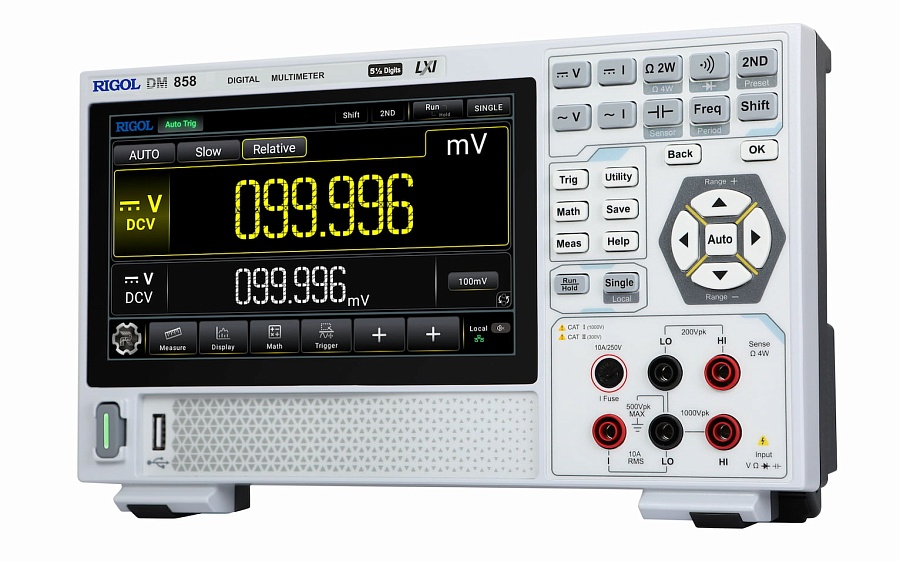

DM858E RIGOL Цифровой мультиметр

DM858E представляет собой современный многофункциональный цифровой мультиметр начального уровня, сочетающий возможности надежного измерительного прибора с удобством сенсорного интерфейса. Предназначен для решения основных измерительных задач в лабораториях, сервисных центрах и на производствах.

Серия DM858 включает следующие модели:

• DM858E – 5½ разрядов, 80 изм/с, 20 000 точек памяти, макс. ток 3 А, интерфейсы USB Type-C и LAN (Web Control).
• DM858 – 5½ разрядов, 125 изм/с, 500 000 точек памяти, макс. ток 10 А, интерфейсы USB Host/Device, LAN (LXI-C), Web Control.

Основные характеристики:

• Частотный диапазон: 20 Гц – 100 кГц
• Разрешение: 5½ разрядов (120 000 отсчетов)
• Точность постоянного напряжения: ±0,06% (1 год)
• Скорость измерения: 80 показаний в секунду
• Память: 20 000 точек данных
• Максимальный ток: 3 А
• Уникальные особенности: сенсорный дисплей, двойное отображение параметров, поддержка 11 типов датчиков температуры, графический анализ данных

Особенности и преимущества DM858E

• Высокое разрешение
  Разрешение 5½ разрядов обеспечивает достаточную точность и стабильность измерений для большинства практических задач. Точность измерения постоянного напряжения 0,06% (1 год) гарантирует надежные результаты при работе с датчиками и измерительными схемами. Несмотря на более скромные характеристики по сравнению с флагманской моделью DM858, DM858E остается полностью функциональным решением для стандартных лабораторных работ.
• Быстродействие измерений
  Скорость до 80 измерений в секунду позволяет контролировать параметры и отслеживать динамику сигналов в реальном времени. Встроенная память на 20 000 точек данных обеспечивает регистрацию результатов измерений без потери информации при достаточно длительных сеансах измерений.
• Поддержка различных датчиков
  Прибор поддерживает подключение различных типов датчиков, включая: Термопары типов B, E, J, K, N, R, S, T, платиновые датчики (Pt100, Pt385), терморезисторы (2,2 кΩ, 3 кΩ, 5 кΩ, 10 кΩ, 30 кΩ), пользовательские датчики на базе DCV, DCI, 2- и 4-проводного сопротивления
• Двойной дисплей
  7-дюймовый сенсорный дисплей с разрешением 1024×600 пикселей обеспечивает одновременное отображение двух параметров (например, напряжения и частоты) одновременно. Это исключает необходимость смены режимов при наблюдении нескольких параметров и повышает удобство работы, особенно при отладке сложных схем.
• Графическое представление данных
  Функции отображения тренда (Trend Chart), гистограммы (Histogram) и столбчатой диаграммы (Bar Chart) позволяют визуализировать результаты измерений и выявлять закономерности в поведении сигналов без подключения к компьютеру.
• Контроль качества
  Функция Pass/Fail (Limit) позволяет быстро оценить соответствие измеренных параметров заданным допускам с индикацией результата и звуковой сигнализацией. Удобна при серийных испытаниях и проверках, когда необходимо сортировать изделия по соответствию техническим параметрам.
• Математическая обработка
  Встроенные функции Max, Min, Average, Standard Deviation, dBm, dB и относительные измерения обеспечивают расширенный анализ данных без внешнего программного обеспечения. Позволяет сразу на месте выполнить статистическую обработку серии измерений.
• Измерение температуры
  Встроенная поддержка термопар всех основных типов (B, E, J, K, N, R, S, T) и платиновых датчиков (Pt100, Pt385) позволяет точно измерять температуру в диапазонах, необходимых для большинства промышленных и лабораторных приложений.
• Хранение и перенос настроек
  До 10 групп пользовательских конфигураций приборов, 10 групп настроек датчиков и 10 групп исторических данных (до 20 000 показаний в каждой) с возможностью копирования через USB ускоряют настройку нескольких приборов и повышают гибкость применения. Память энергонезависима, поэтому настройки сохраняются при отключении питания.
• Компактность и мобильность
  Размеры 266 × 165 × 80 мм и вес менее 2 кг делают прибор одним из самых компактных в своем классе. Питание через USB Type-C с возможностью использования внешних аккумуляторов емкостью 5000–20000 мАч обеспечивает мобильность и работоспособность в полевых условиях на протяжении всего рабочего дня.
• Интерфейсы подключения

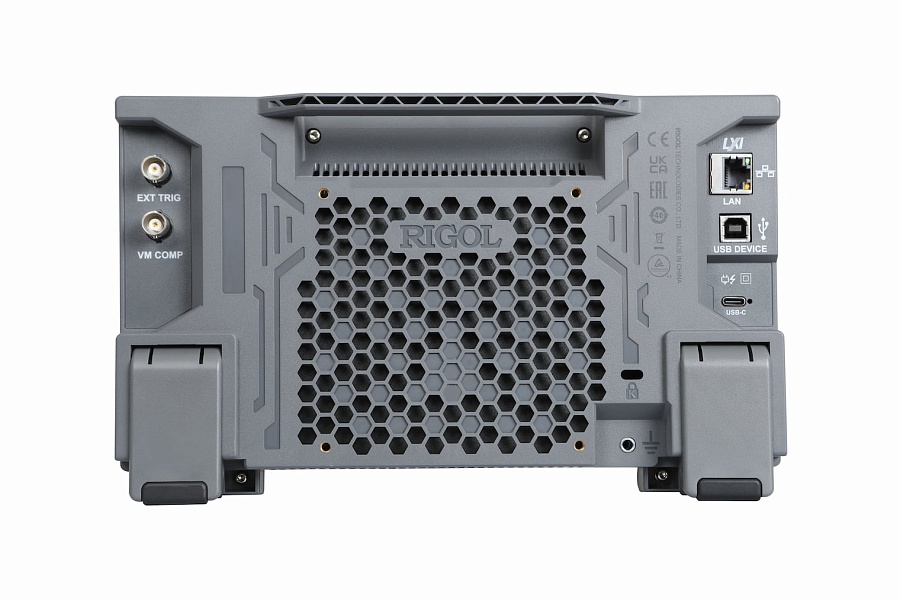

  Поддержка USB Host (передняя панель), USB Device (задняя панель), LAN (10/100 Base-T) и Web Control обеспечивают совместимость с различными системами автоматизации. Подключение по LAN позволяет осуществлять дистанционное управление и интеграцию в комплексы автоматизированных измерений.
• Дистанционное управление
  Совместимость со стандартом SCPI позволяет выполнять удаленное управление и интеграцию прибора в автоматизированные комплексы измерений без установки специального программного обеспечения. Поддержка Web Control обеспечивает управление через веб-интерфейс с любого браузера.
• Регистрация данных
  Встроенная память на 20 000 точек позволяет длительно регистрировать результаты измерений без потери данных. Возможность подключения внешнего USB-хранилища расширяет емкость памяти для длительных сеансов регистрации.
• Надежность и защита
  Прибор соответствует стандартам безопасности IEC 61010-1 (CAT I 1000 В / CAT II 300 В), имеет защиту входов 1000 В и быстродействующие предохранители (3,15 А, 250 В на передней панели и 3,15 А, 1000 В внутри).

Диапазоны измерений DM858E

• Постоянное напряжение (DCV): 100 мВ – 1000 В (базовая погрешность ±0,06%)
• Переменное напряжение (True-RMS): 100 мВ – 750 В (±0,2% в диапазоне 45 Гц – 1 кГц)
• Постоянный ток (DCI): 100 мкА – 3 А
• Переменный ток (True-RMS): 100 мкА – 3 А
• Сопротивление: 100 Ω – 50 МОм (2-проводное и 4-проводное)
• Ёмкость: 1 нФ – 1 мФ
• Частота: 20 Гц – 100 кГц (для напряжения 100 мВ – 750 В и тока 100 мкА – 3 А)
• Период: 10 мкс – 50 мс (расчётные значения на основе частоты)
• Диод: 2,0000 В (350 μА)
• Непрерывность (звуковой тест): 1000 Ω (100 μА)
