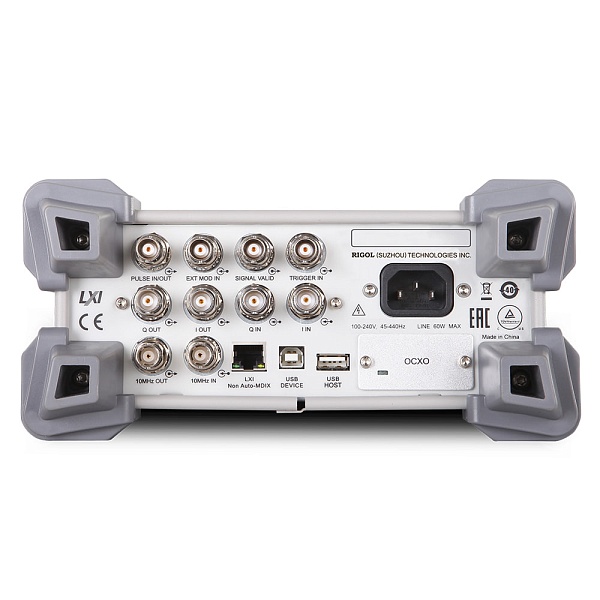

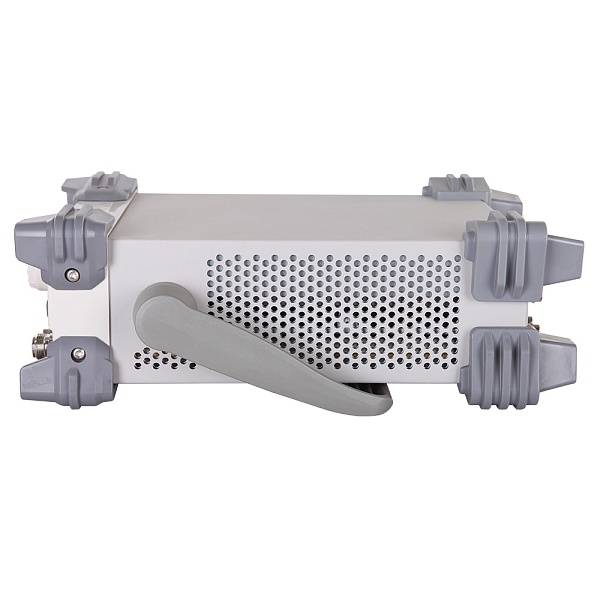

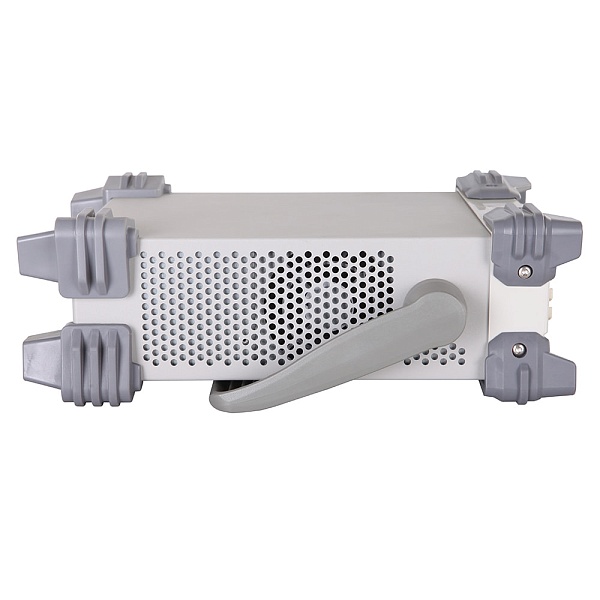

DSG821A RIGOL Генератор ВЧ сигналов

DSG821A – это компактный генератор высокочастотных сигналов с расширенным функционалом, работающий в диапазоне 9 кГц – 2,1 ГГц. Модель отличается наличием встроенной I/Q модуляции, что позволяет генерировать сложные цифровые сигналы (QAM, QPSK, FSK) наравне с классическими аналоговыми видами модуляции (AM, FM, PM). Прибор обладает низким уровнем фазового шума менее -112 дБн/Гц при отстройке 20 кГц, высокой точностью установки амплитуды (типовое значение ≤0,5 дБ) и выходной мощностью до +20 дБм. Минимальное разрешение по частоте составляет 0,01 Гц. Уникальные особенности модели включают электронный аттенюатор без механического износа, цифровую схему автоматической регулировки уровня (ALC), I/Q модулятор для векторной модуляции, компактный портативный формат с весом 4,2 кг и встроенный 3,5-дюймовый цветной сенсорный экран.

Прибор внесен в Госреестр, номер 82166-21, действует до 13.07.2026.

Все модели серии DSG800:

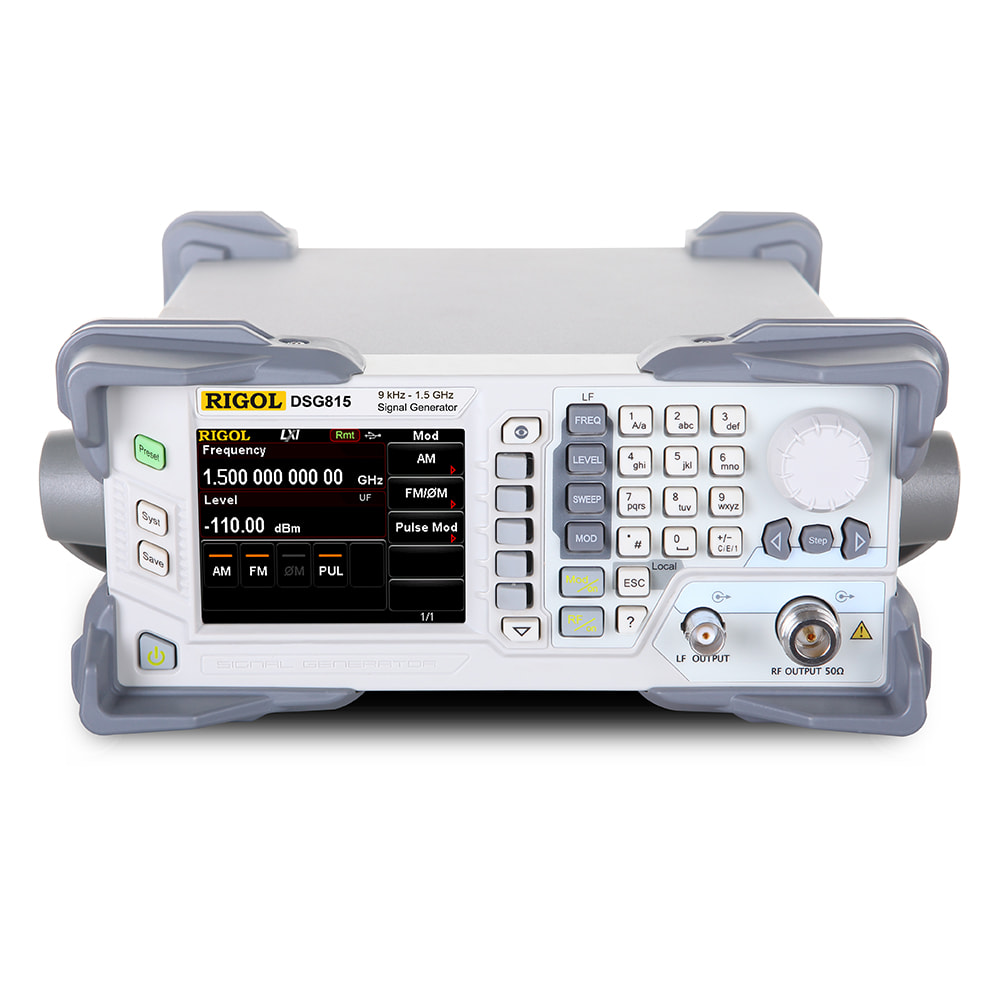

• DSG815 – 9 кГц – 1,5 ГГц. Самая компактная модель с минимальным частотным диапазоном, предназначена для начального уровня РЧ приложений.

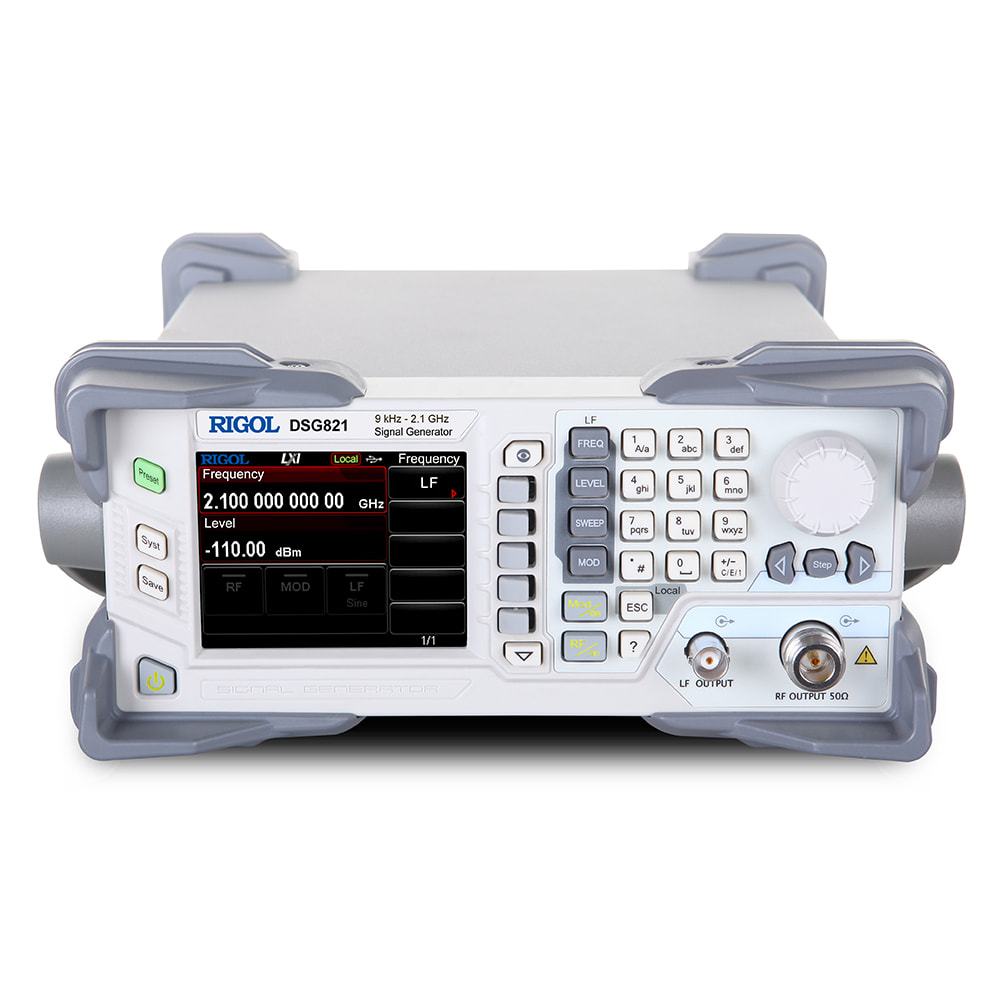

• DSG821 – 9 кГц – 2,1 ГГц. Расширенный диапазон по сравнению с DSG815, поддерживает стандартные модуляции без функции I/Q модуляции.
• DSG821A – 9 кГц – 2,1 ГГц. Идентичный диапазон частот DSG821, но дополнен встроенной функцией I/Q модуляции для работы со сложными цифровыми сигналами.

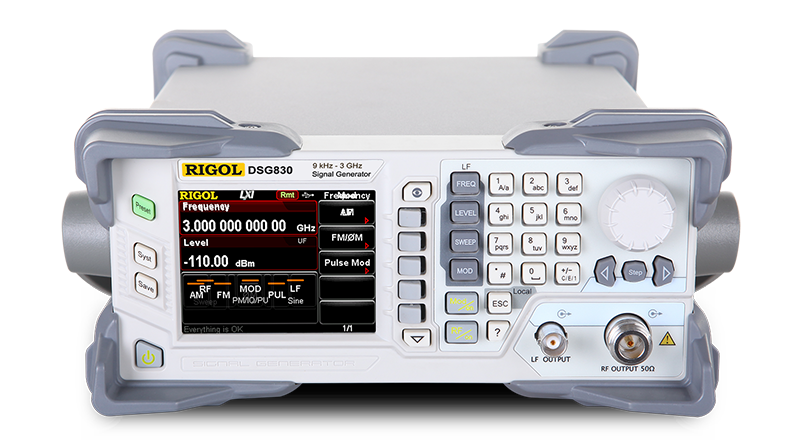

• DSG830 – 9 кГц – 3,0 ГГц. Промежуточная модель с расширением до 3,0 ГГц, без функции I/Q модуляции, подходит для диапазона микроволновых частот.
• DSG836 – 9 кГц – 3,6 ГГц. Вторая по величине диапазона модель, предназначена для работы в верхней части микроволнового диапазона без I/Q модуляции.
• DSG836A – 9 кГц – 3,6 ГГц. Самая мощная модель серии с максимальным частотным диапазоном 3,6 ГГц и встроенной функцией I/Q модуляции.

Прибор предназначен для:

• Разработки и отладки радиоэлектронной аппаратуры
• Тестирования систем связи и сетевого оборудования
• Калибровки измерительных приборов и усилительных устройств
• Испытания на электромагнитную совместимость (ЭМС)
• Функционального тестирования электронных компонентов
• Проведения измерений и исследований в учебных лаборатория

Характеристики выходного сигнала

Выходная амплитуда регулируется в диапазоне от -110 дБм до +13 дБм (нормированное значение). При необходимости возможно установить расширенный диапазон до +20 дБм — типовое максимальное значение.

Преимущества DSG821A

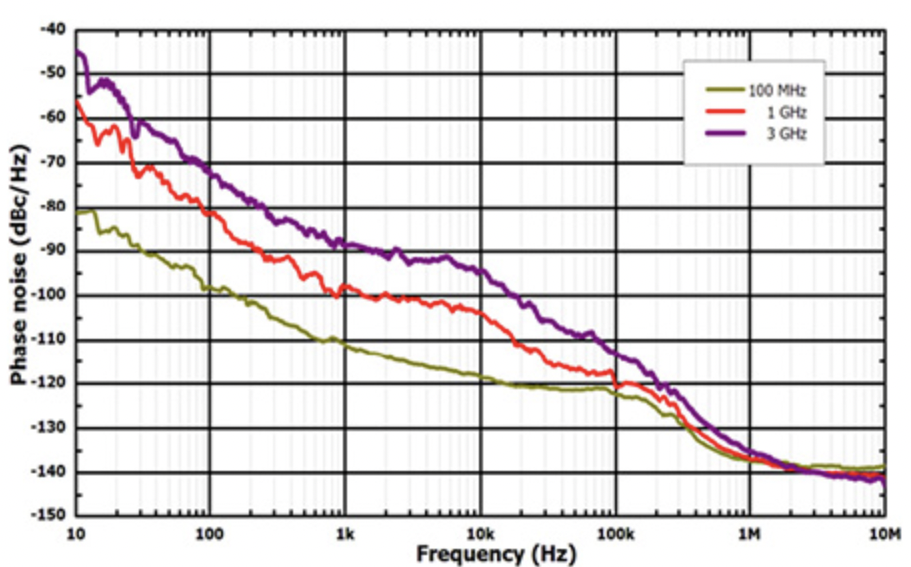

Высокая точность и чистота сигнала. Низкий уровень фазового шума (<-112 дБн/Гц при отстройке 20 кГц) и точность амплитуды типовое 0,5 дБ позволяют использовать прибор в прецизионных измерительных приложениях и при разработке высокочувствительного оборудования.

3 вида аналоговой модуляции. Встроенный набор из трех типов аналоговой модуляции (AM, FM, PM) с поддержкой как внутренних, так и внешних источников модуляции удовлетворяет требованиям большинства практических приложений без необходимости привлечения дополнительного оборудования.

I/Q модуляция и векторный синтез сигналов.

Встроенная функция I/Q модуляции доступна в диапазоне 50 МГц – 2,1 ГГц. Это позволяет формировать сложные цифровые сигналы:​

• QPSK (четырехуровневая фазовая модуляция) с пропускной способностью до 4 Мсимв/сек при минимальной ошибке сигнала (EVM ≤2% RMS)​
• 16QAM и более высокие порядки модуляции QAM
• FSK (частотная манипуляция)
• Пользовательские последовательности данных через загрузку waveform в память генератора

I/Q модулятор поддерживает как внутренний источник I/Q сигналов (с возможностью программирования), так и внешние I/Q входы. Максимальная пропускная способность при внешней модуляции достигает 120 МГц (RF), при внутренней – 60 МГц (RF).​

Импульсная модуляция (опция DSG800-PUM)

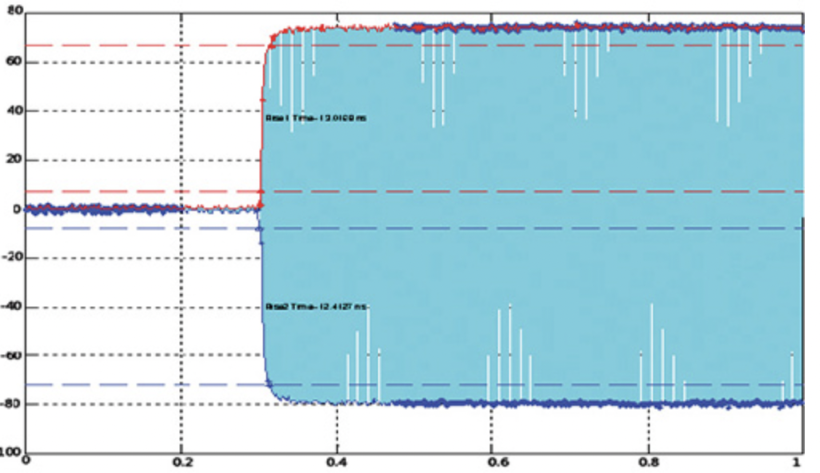

При установке опции импульсной модуляции возможна как внутренняя, так и внешняя модуляция. Коэффициент включения/выключения превышает 70 дБ в диапазоне 100 кГц – 1,5 ГГц. Время нарастания/спада (10%-90%) составляет менее 50 нс (типовое значение 10 нс). Частота повторения импульсов регулируется от DC до 1 МГц.

Генератор импульсных последовательностей (опция DSG800-PUG)

Опциональный генератор импульсных последовательностей позволяет генерировать:

• Одиночные импульсы
• Двойные импульсы
• Последовательности импульсов с программируемыми параметрами

Период импульсов: диапазон 40 нс – 170 с, разрешение 10 нс
Длительность импульса: диапазон 10 нс – (170 с – 10 нс), разрешение 10 нс
Задержка запуска: диапазон 10 нс – 170 с, разрешение 10 нс

Простота в использовании. Интуитивный интерфейс с цветным дисплеем 3,5 дюйма, сенсорной панелью и удобной клавиатурой позволяет быстро освоить работу с прибором даже неопытному пользователю. Минимальная подготовка требуется перед началом работы.

Экономичность. Относительно низкая стоимость по сравнению с профессиональными генераторами при сохранении высоких характеристик делает DSG821A оптимальным выбором для учебных учреждений, небольших лабораторий и производственных линий.

Гибкие интерфейсы управления. Наличие USB и Ethernet обеспечивает возможность интеграции в автоматизированные системы измерений, что позволяет эффективно использовать прибор в составе комплексных испытательных систем.
