DSG821 RIGOL Генератор ВЧ сигналов

DSG821 – это компактный генератор высокочастотных сигналов начального уровня, предназначенный для работы в диапазоне частот от 9 кГц до 2,1 ГГц.

324 324 руб.

DSG815 – это компактный генератор высокочастотных сигналов начального уровня, предназначенный для работы в диапазоне частот от 9 кГц до 2,1 ГГц. Прибор обладает низким уровнем собственного фазового шума (менее -112 дБн/Гц при отстройке 20 кГц) и высокой точностью установки амплитуды (типовое значение 0,5 дБ). Генератор оснащен встроенным модулятором, поддерживающим стандартные виды аналоговой модуляции (AM, FM, PM), а также имеет опциональную функцию импульсной модуляции. Минимальное разрешение по частоте составляет 0,01 Гц. Уникальные особенности модели включают электронный аттенюатор без механического износа, цифровую схему автоматической регулировки уровня (ALC), компактный настольный формат с весом 4,2 кг и встроенный 3,5-дюймовый цветной экран.

Все модели серии DSG800:

DSG815 – 9 кГц – 1,5 ГГц. Самая компактная модель с минимальным частотным диапазоном, предназначена для начального уровня РЧ приложений.
DSG821 – 9 кГц – 2,1 ГГц. Расширенный диапазон по сравнению с DSG815, поддерживает стандартные модуляции без функции I/Q модуляции.
DSG821A – 9 кГц – 2,1 ГГц. Идентичный диапазон частот DSG821, но дополнен встроенной функцией I/Q модуляции для работы со сложными цифровыми сигналами.
DSG830 – 9 кГц – 3,0 ГГц. Промежуточная модель с расширением до 3,0 ГГц, без функции I/Q модуляции, подходит для диапазона микроволновых частот.
DSG836 – 9 кГц – 3,6 ГГц. Вторая по величине диапазона модель, предназначена для работы в верхней части микроволнового диапазона без I/Q модуляции.
DSG836A – 9 кГц – 3,6 ГГц. Самая мощная модель серии с максимальным частотным диапазоном 3,6 ГГц и встроенной функцией I/Q модуляции.

Прибор предназначен для:

Разработки и отладки радиоэлектронной аппаратуры
Тестирования систем связи и сетевого оборудования
Калибровки измерительных приборов и усилительных устройств
Испытания на электромагнитную совместимость (ЭМС)
Функционального тестирования электронных компонентов
Проведения измерений и исследований в учебных лаборатория

Характеристики выходного сигнала

Выходная амплитуда регулируется в диапазоне от -110 дБм до +13 дБм (нормированное значение). При необходимости возможно установить расширенный диапазон до +20 дБм — типовое максимальное значение.

Преимущества DSG821

Высокая точность и чистота сигнала. Низкий уровень фазового шума (<-112 дБн/Гц при отстройке 20 кГц) и точность амплитуды типовое 0,5 дБ позволяют использовать прибор в прецизионных измерительных приложениях и при разработке высокочувствительного оборудования.

3 вида аналоговой модуляции. Встроенный набор из трех типов аналоговой модуляции (AM, FM, PM) с поддержкой как внутренних, так и внешних источников модуляции удовлетворяет требованиям большинства практических приложений без необходимости привлечения дополнительного оборудования.

Импульсная модуляция (опция DSG800-PUM)

При установке опции импульсной модуляции возможна как внутренняя, так и внешняя модуляция. Коэффициент включения/выключения превышает 70 дБ в диапазоне 100 кГц – 1,5 ГГц. Время нарастания/спада (10%-90%) составляет менее 50 нс (типовое значение 10 нс). Частота повторения импульсов регулируется от DC до 1 МГц.

Генератор импульсных последовательностей (опция DSG800-PUG)

Опциональный генератор импульсных последовательностей позволяет генерировать:

Одиночные импульсы
Двойные импульсы
Последовательности импульсов с программируемыми параметрами

Период импульсов: диапазон 40 нс – 170 с, разрешение 10 нс
Длительность импульса: диапазон 10 нс – (170 с – 10 нс), разрешение 10 нс
Задержка запуска: диапазон 10 нс – 170 с, разрешение 10 нс

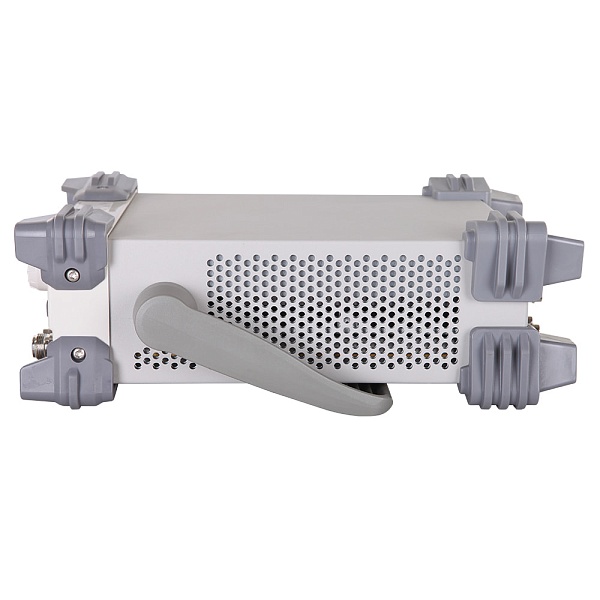

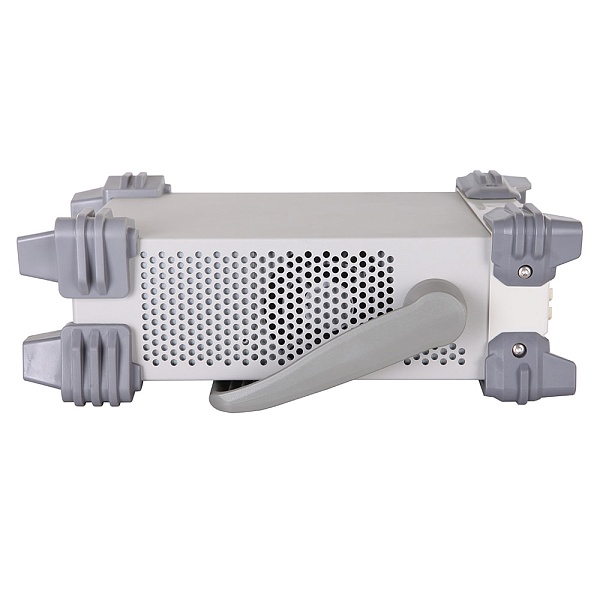

Компактность и портативность. Небольшие габариты (261,5 × 112 × 318,4 мм) и вес 4,2 кг позволяют легко транспортировать прибор между лабораториями и на объекты тестирования. Удобная ручка переноски облегчает мобильное использование.

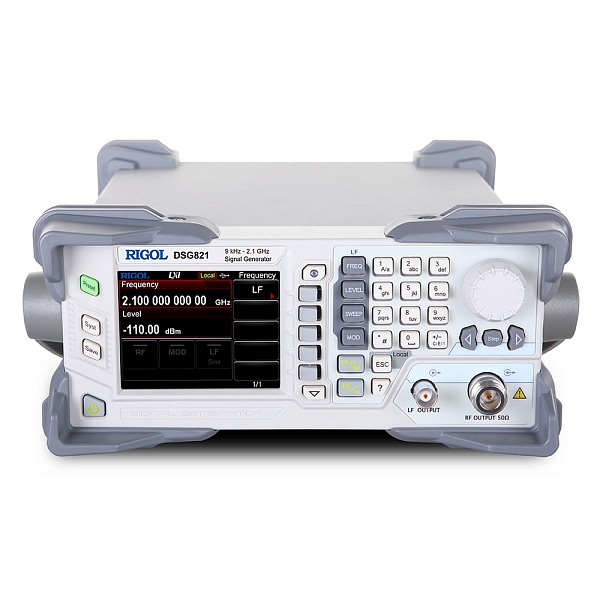

Простота в использовании. Интуитивный интерфейс с цветным дисплеем 3,5 дюйма, сенсорной панелью и удобной клавиатурой позволяет быстро освоить работу с прибором даже неопытному пользователю. Минимальная подготовка требуется перед началом работы.

Экономичность. Относительно низкая стоимость по сравнению с профессиональными генераторами при сохранении высоких характеристик делает DSG821 оптимальным выбором для учебных учреждений, небольших лабораторий и производственных линий.

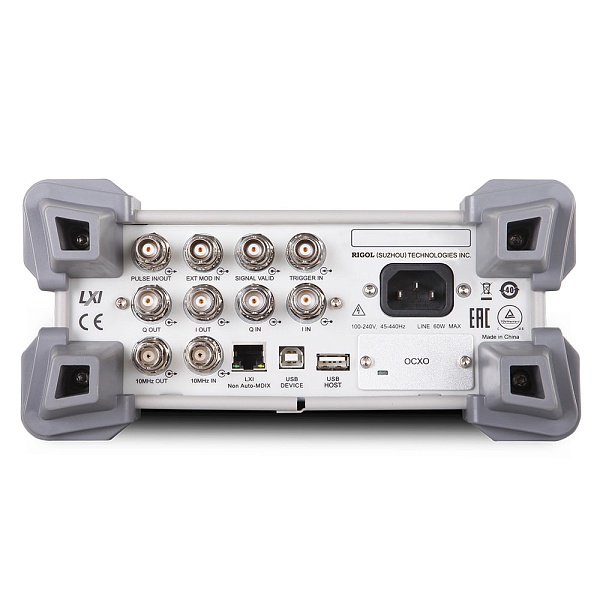

Гибкие интерфейсы управления. Наличие USB и Ethernet обеспечивает возможность интеграции в автоматизированные системы измерений, что позволяет эффективно использовать прибор в составе комплексных испытательных систем.

Показать большеменьше

Инструкции

Характеристика	Значение
