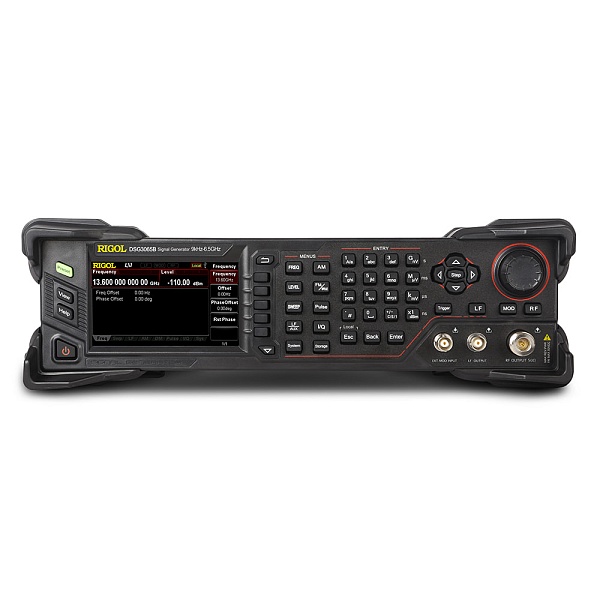

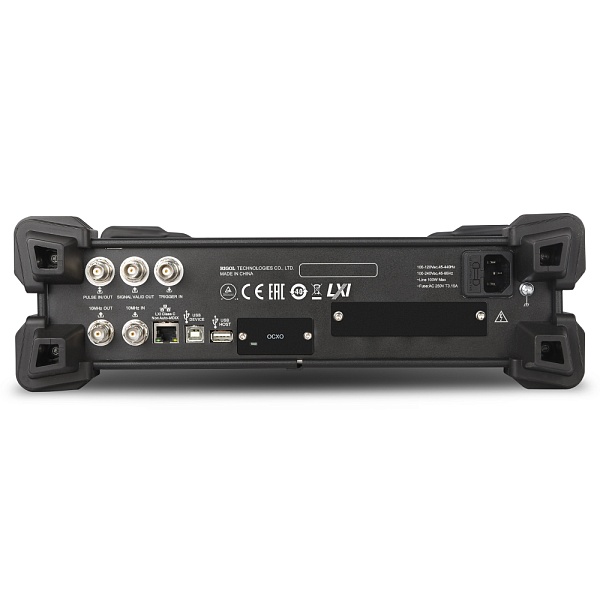

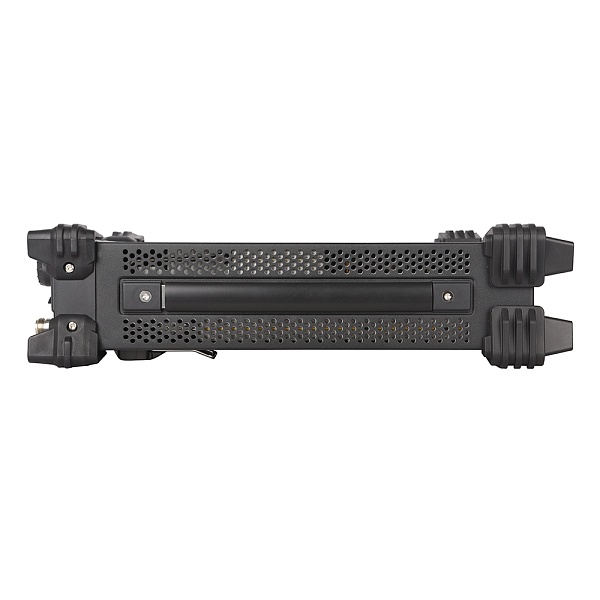

Серия DSG3000B Rigol Генераторы ВЧ сигналов
Частотный диапазон от 9 кГц до 13.6 ГГц, АМ/ЧМ/ΦМ модуляции до 3,6 ГГц, I/Q модуляция и векторный генератор (для DSG3065B-IQ и DSG3136B-IQ).
Госреестр
Высокочастотные генераторы Ригол серии DSG3000B
с частотным диапазоном до 13,6 ГГ поддерживают стандартную аналоговую модуляцию АМ/ФМ/ØМ до 3,6 ГГц
, а также модуляцию I/Q и выход базовой полосы I/Q до 6,5 ГГц в моделях, обозначенных как "IQ".Генератор ВЧ-сигналов DSG3065B
имеет максимальную частоту 6,5 ГГц, в то время как модель DSG3136B обеспечивает выходную частоту до 13,6 ГГц. Генераторы этой серии отличаются высокой чистотой сигнала, с фазовым шумом, измеряемым как <-116 дБн/Гц при отстройке 20 кГц (типичное значение). Диапазон выходной мощности составляет от -130 дБм до +25 дБм.
Кроме того, серия DSG3000B может быть оснащена опциональной импульсной модуляцией и генерацией импульсной последовательности с помощью опции DSG3000B-PUG. Точность амплитуды генераторов составляет менее 0,5 дБ (типичное значение).
Функции и особенности генератора ВЧ сигналов DSG3000B Rigol
Возможность генерации сигналов высокой мощности
Максимальная выходная амплитуда составляет + 27 дБм.
.png)
Импульсная модуляция
.png)
Внутренняя и внешняя модуляция I/Q
Пользователи могут выбрать как внутренний, так и внешний режимы I/Q-модуляции, внутреннюю полосу модуляции I + Q до 60 МГц, EVM <0,7%, внешнюю полосу модуляции I + Q 240 МГц, EVM <0,8%.
ПО Ultra IQ Station для удобства создания векторной формы сигнала.
.png)
Измерение фазового шума
Высокая чистота сигнала, типичное значение фазового шума <-116 дБн / Гц при 20 кГц.
.png)
Инструкции
