DP932E RIGOL Источник питания

DP932E — это трёхканальный программируемый линейный источник питания постоянного тока, предназначенный для лабораторных, учебных и производственных испытаний электронных устройств.

Прибор внесен в Госреестр, номер 93454-24, действует до 14.10.2029.

Серия DP900 включает в себя следующие модели:

• DP932A — трёхканальный источник (32В/3А, 32В/3А, 6В/3А, мощность 210 Вт) с высокой разрешающей способностью по умолчанию​
• DP932U — трёхканальная версия университетская (32В/3А, 32В/3А, 6В/3А, мощность 210 Вт) с клеммами безопасности на передней панели и опциональными улучшениями​
• DP932E — трёхканальная версия экономичная (30В/3А, 30В/3А, 6В/3А, мощность 198 Вт) с базовыми функциями

Назначение и область применения:

• Разработка и отладка

  — питание макетов и прототипов электронных устройств с контролем параметров​

• Функциональное тестирование

  — проверка устройств под различными режимами нагрузки и напряжения

• Изучение характеристик компонентов

  — исследование зависимости параметров от напряжения и тока питания

• Производственная автоматика

  — питание испытательных стендов и станков

• Обучение

  — в лабораториях технических ВУЗов для обучения студентов​

• Сервисное обслуживание

  — ремонт и тестирование бытовой техники и профессионального оборудования

Особенности и преимущества: DP932E RIGOL Источник питания

Выходные параметры: DP932E RIGOL Источник питания

Источник питания DP932E содержит три независимо управляемых канала:​

• Канал 1: 30 В постоянного напряжения при максимальном токе 3 А
• Канал 2: 30 В постоянного напряжения при максимальном токе 3 А
• Канал 3: 6 В постоянного напряжения при максимальном токе 3 А

Суммарная максимальная выходная мощность составляет 198 Вт.​

Точность и стабильность

Погрешность программирования выходного напряжения для каналов 1 и 2 не превышает 0,05% ± 10 мВ, а для тока — 0,2% + 5 мА. Для канала 3 погрешность напряжения составляет 0,1% ± 5 мВ, а тока — 0,2% + 5 мА.​

Погрешность считывания выходного напряжения для каналов 1 и 2 не превышает 0,05% ± 10 мВ, а для тока — 0,15% + 5 мА. Для канала 3 погрешность напряжения составляет 0,1% ± 5 мВ, а тока — 0,15% + 5 мА.​

Нестабильность выходного напряжения при изменении нагрузки составляет менее 0,01% ± 2 мВ, что гарантирует постоянство питающего напряжения даже при значительных колебаниях тока потребления. Влияние изменения входного сетевого напряжения на выход также минимально и составляет менее 0,01% ± 2 мВ.​

Пульсации и шум

Уровень пульсаций и высокочастотного шума выходного напряжения остаётся ниже 350 мкВ (СКЗ) или 2 мВ (пик-пик) в диапазоне частот от 20 Гц до 20 МГц. Для выходного тока пульсации составляют менее 2 мА (СКЗ). Эти значения позволяют использовать источник для питания приборов с чувствительными схемами.​

Динамические характеристики

Время переходного процесса при скачке выходного тока с полной нагрузки на половинную (или наоборот) составляет менее 50 микросекунд с точностью восстановления напряжения в пределах 15 мВ. Это обеспечивает стабильность работы при резких изменениях нагрузки.​

Разрешение и чувствительность

В конфигурации DP932E для всех каналов: 10 мВ и 10 мА при программировании, считывании и отображении.

Защита и надёжность

Встроенная система защиты включает:​

OVP (Overvoltage Protection) — автоматическое отключение выхода при превышении предустановленного уровня напряжения.

• Для каналов 1 и 2: защита срабатывает в пределах 1 мВ – 35,2 В
• Для канала 3: защита срабатывает в пределах 1 мВ – 6,6 В
• Точность срабатывания: 0,2% + 20 мВ

OCP (Overcurrent Protection) — предотвращение чрезмерного тока. Пороги срабатывания:

• Для всех каналов: в пределах 1 мА – 3,3 А
• Точность срабатывания: 0,5% + 20 мА

OTP (Over Temperature Protection) — защита от перегрева с автоматическим отключением при достижении критической температуры.

Каждый канал гальванически развязан, что исключает взаимное влияние и позволяет безопасно подключать несколько источников параллельно.​

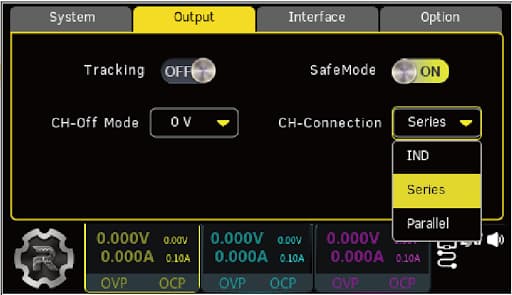

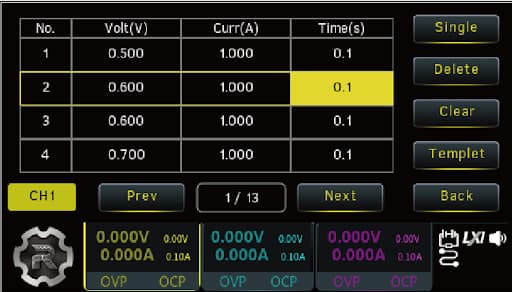

Пользовательский интерфейс

Прибор оснащён 4,3-дюймовым (10,9 см) TFT дисплеем цветного исполнения с сенсорным управлением. Разрешение дисплея — 480 × 272 пикселя.​

Интерфейс предоставляет три формы отображения параметров:

• Цифровой вид — табличное представление текущих и устанавливаемых значений напряжения, тока и мощности
• Аналоговый вид — имитация стрелочных приборов для интуитивного восприятия
• Графический вид — отображение формы выходного сигнала во времени, что удобно для анализа переходных процессов​

Меню выполнено в интуитивном стиле с минимальным количеством переходов. Основные операции (установка напряжения, включение/отключение выхода) доступны в главном экране.

Управление напряжением и током

Регулировка выходных параметров доступна через:

• Ручное управление — поворотный энкодер и кнопки на передней панели, сенсорный экран​
• Программное управление — интерфейсы USB Device, USB Host, LAN

Используется стандартный язык команд SCPI (Standard Commands for Programmable Instruments), что обеспечивает совместимость с ПО третьих производителей.​

Время обработки команд составляет менее 10 миллисекунд, что обеспечивает быстрое переключение параметров при автоматизированном управлении.​

Регистрация данных

Функция Data Logging позволяет записывать параметры выходного сигнала в течение времени (до 99999 секунд) с возможностью последующей выгрузки на компьютер через интерфейсы связи. Встроенный статистический анализ вычисляет среднее значение, минимум, максимум и среднеквадратичное отклонение.​

Мониторинг и триггеры

Встроенный цифровой триггер позволяет привязать изменение выходных параметров к внешним событиям:​

• четыре входа для сигналов синхронизации на тыльной панели
• четыре выхода для управления внешними приборами
• гибкая логика срабатывания

Функция мониторинга выхода позволяет установить пороги напряжения и тока, при превышении которых источник автоматически отключит выход или выдаст сигнал на внешний интерфейс.

Интерфейсы и подключение

Источник DP932A оснащен полным набором интерфейсов (все встроены в базовую комплектацию):​

• USB Device — для подключения к компьютеру в качестве периферийного устройства
• USB Host — для подключения запоминающих устройств (флеш-накопителей) для обмена данными
• LAN — для сетевого управления в локальной сети (Ethernet)

На передней панели размещены клеммы выхода для каждого канала с разноцветной кодировкой для удобства.

На тыльной панели размещены разъём питания (AC Selector для выбора напряжения питания: 100В, 120В, 220В, 230В), предохранитель, клеммы заземления и вентиляционные отверстия для охлаждения.​
