Серия DG800 Rigol Генераторы сигналов универсальные

Генераторы сигналов произвольной формы Ригол серии DG800 - это многофункциональные приборы с возможностями генератора функций, генератора сигналов специальной формы, генератора шума, генератора импульсов, генератора кода, генератора гармоник, аналогового/цифрового модулятора, частотомера и т.д.

Диапазон выходной частоты до 35 МГц.

Функции и особенности генератора сигналов произвольной формы DG800 Rigol

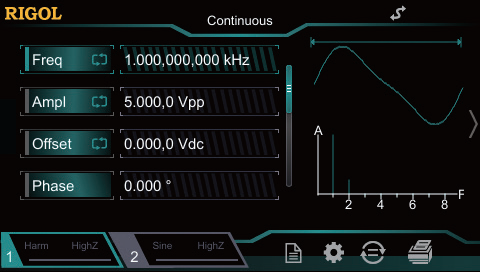

4,3-дюймовый сенсорный экран

4,3-дюймовый цветной сенсорный экран TFT, новый дизайн пользовательского интерфейса.

16-битное вертикальное разрешение

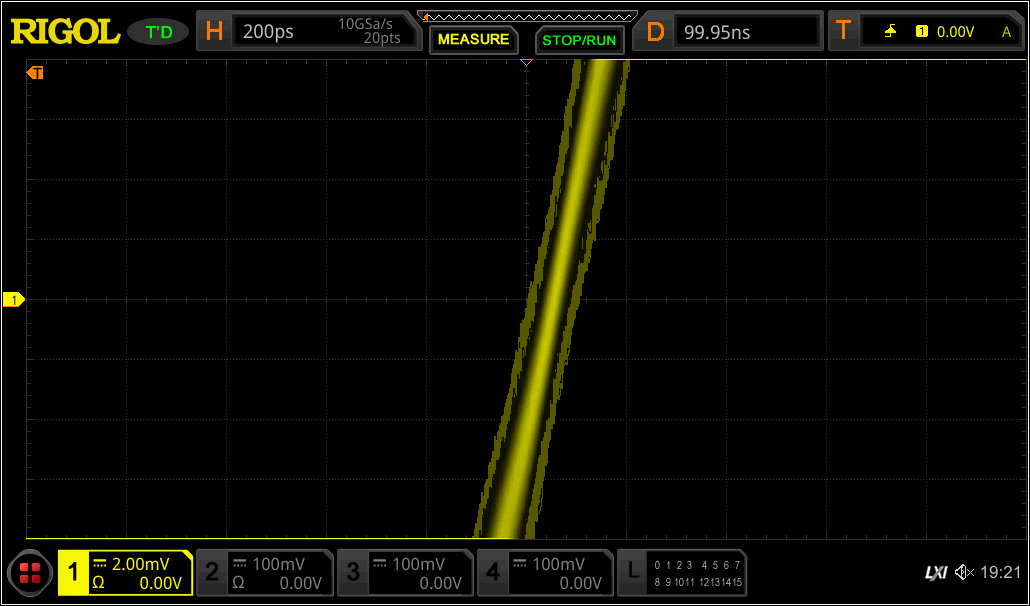

Джиттер сигнала до 200 пс

Генератор сигналов произвольной формы серии DG800 основан на технологии SIFI II, разработанной RIGOL.

Он может генерировать сигналы произвольной формы точка за точкой и восстанавливать сигнал без искажений. Частоту дискретизации можно точно отрегулировать по сравнению с традиционным источником сигнала DDS, дрожание сигнала ниже, а дрожание всех выходных сигналов составляет всего 200 пс.

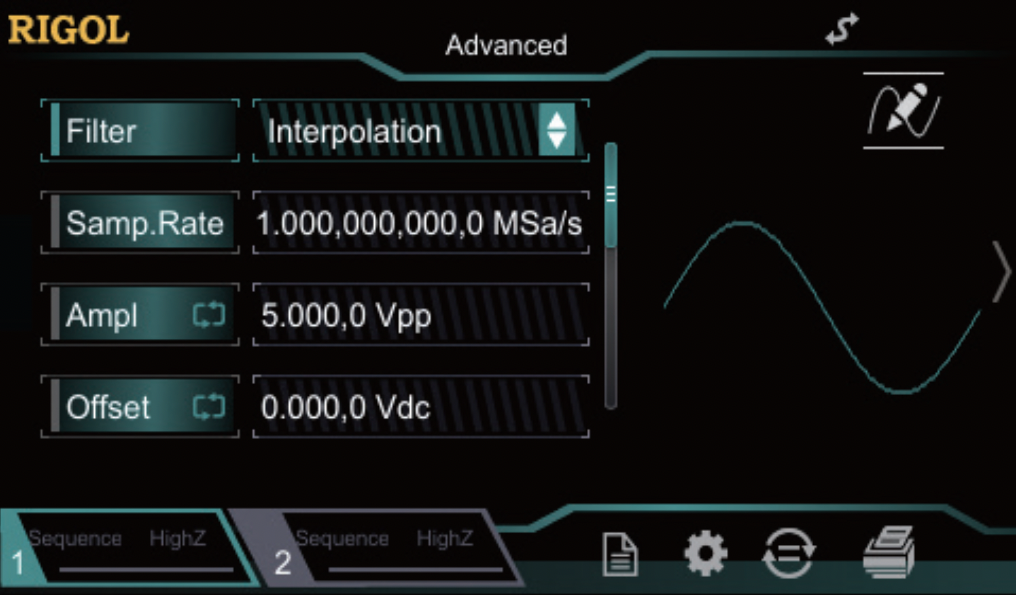

Технология SiFi II

Технология Sifi II позволяет гибко выводить сигналы с помощью таких параметров фильтрации, как пошаговое сглаживание, интерполяция. Эти параметры в совокупности с функцией сортировки сигналов могут обеспечить точное управление спадом.

Поддержка нескольких выходов сигнала

Поддержка PRBS, RS232 и последовательного вывода.

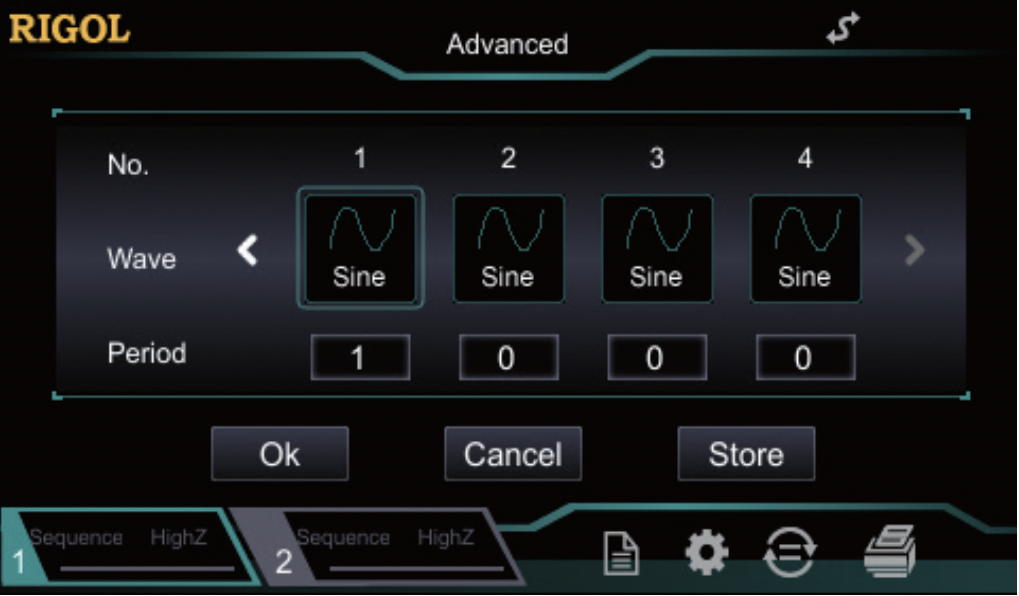

Произвольная последовательность

Создавайте и комбинируйте сложные последовательности сигналов для эмуляции или анализа отказов одним касанием пальца. Комбинируйте циклы различных типов сигналов, в т.ч. двухтональный, сигналы произвольной формы и шум, чтобы имитировать широкий набор тестовых сигналов.

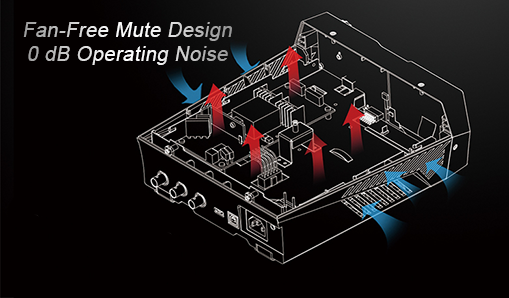

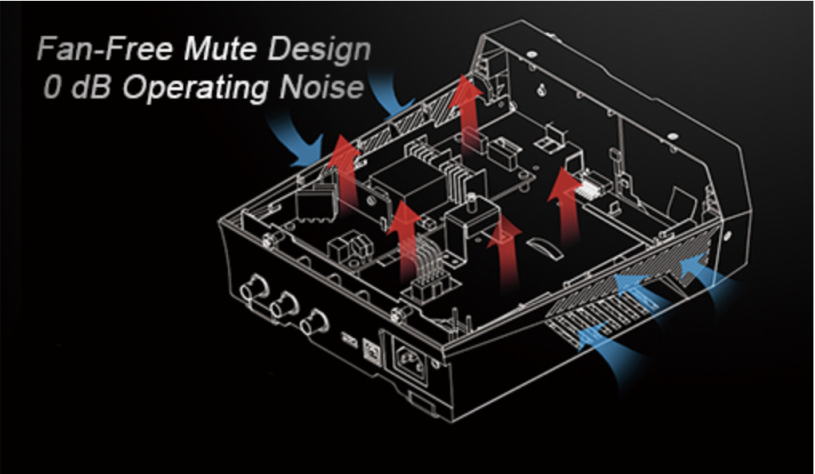

Бесшумная работа

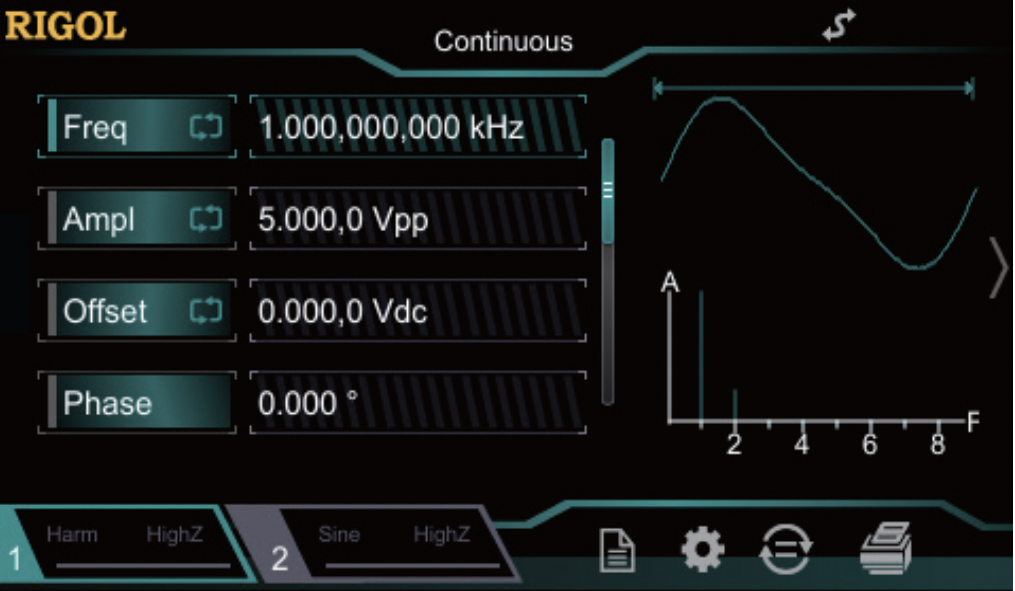

Генератор гармоник

DG800 имеет встроенную функцию генератора 8-й гармоники и выводит гармоники с заданным временем, амплитудой и фазой.

Аппаратный счетчик 200 МГц

Он обеспечивает функцию измерения 7-битного частотомера, которая может измерять частоту, период, рабочий цикл, ширину положительного импульса, ширину отрицательного импульса и другие параметры внешнего входного сигнала, а также поддерживает статистику результатов измерений. Частотомер может работать одновременно с двухканальным выходом.
