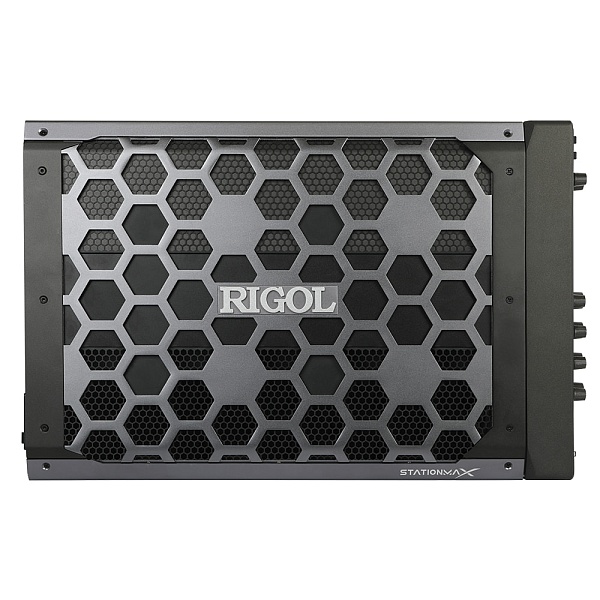

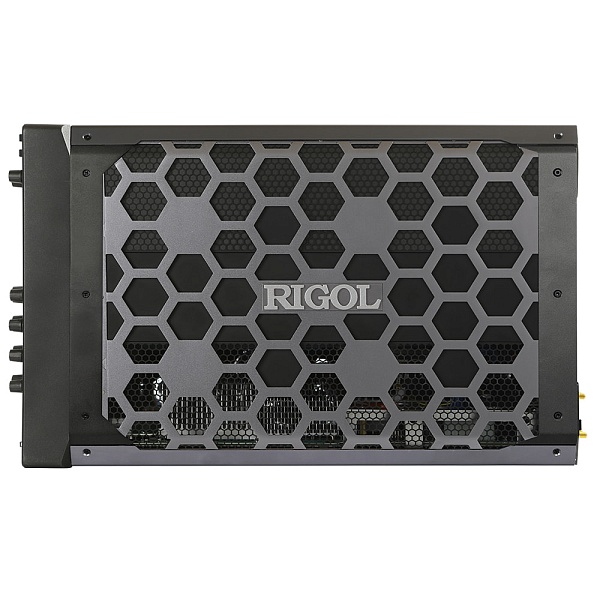

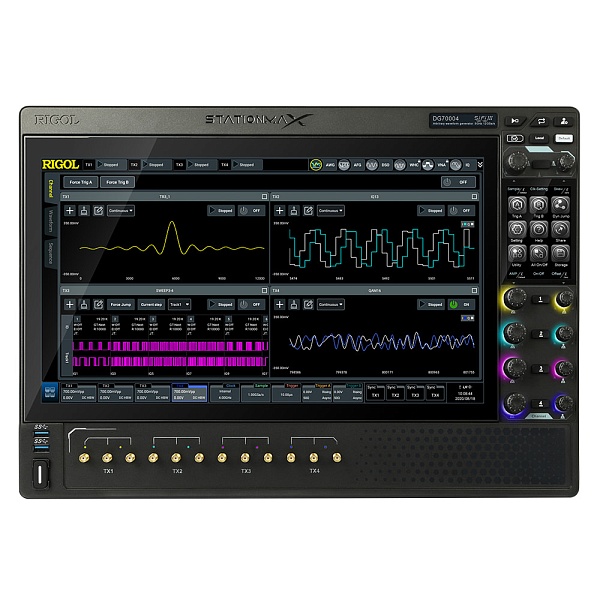

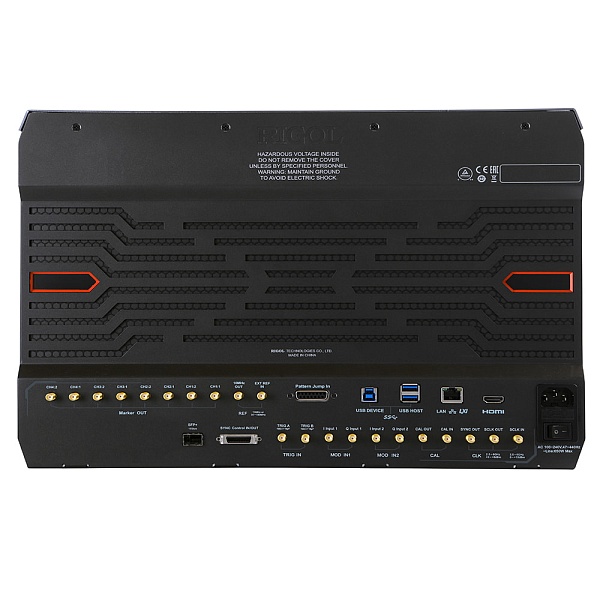

DG70004 Rigol Генератор сигналов произвольной формы
Диапазон выходных частот до 5 ГГц. Четырёхканальный генератор произвольной формы позволяет формировать IQ полосу равную 1.5 ГГц. Если формировать I cоставляющую на первом канале, а Q на втором, то максимальная полоса IQ составит 3 ГГц.
Под заказ
Компания Rigol Technologies объявила о выпуске четырёхканального генератора произвольной формы DG70004.
Максимальная аналоговая полоса, формируемая генератором: 5 ГГц.
.png)
Генератор серии DG70000 позволяет формировать IQ полосу равную 1.5 ГГц. Если формировать I cоставляющую на первом канале, а Q на втором, то максимальная полоса IQ составит 3 ГГц.
.png)
Тестирование устройств в области телекоммуникаций, например стандарта 5G или в области радиолокации становится более реалистичным при использовании функциональных возможностей генератора произвольной формы DG70004.
Генератор произвольной формы серии DG70000 совместно с многоканальным генератором серии DSG5000 и осциллографом DS8000-R может быть использован в исследованиях кубитов.
Технические характеристики генератора серии DG70000
· Максимальная аналоговая полоса:5 ГГц
· Количество каналов: 4
· Частота дискретизации: 5 Гвыборок/с. С интерполяцией 12 Гвыборок/с
· Объем памяти на канал: 1.5 Гвыборки
· Диапазон установки напряжения выходного сигнала (размах): 350 мВ до 700 мВ несимметричный выход.
От 700 мВ до 1,4 В дифференциальный выход.
От 700 мВ до 1,4 В дифференциальный выход.
· Диапазон установки напряжения выходного сигнала через усилитель DC AMP (размах): 25 мВ до 1000 мВ несимметричный выход. От 50 мВ до 2 В дифференциальный выход
· Межканальная синхронизация: <10 пс
· Разрешение ЦАП:16 бит
· Возможность создания до 16,384 последовательностей сценариев-опция SEQ
· Наличие цифрового преобразователя-опция DUC
· Уровень фазового шума на частоте 1 ГГц при отстройке 10 кГц от несущей: -112 дБн/Гц
· Встроенный DC усилитель-опция
