Серия DG5000 имеет 6 функций, включая генератор сигналов стандартной и произвольной формы, генератор импульсов, источник векторной IQ модуляции, источник скачкообразного изменения частоты, генератор кода и генератор функций. Серия включает одно- и двухканальные модели.

Функции и особенности

Частота дискретизации 1 Гвыб/с, вертикальное разрешение 14 бит

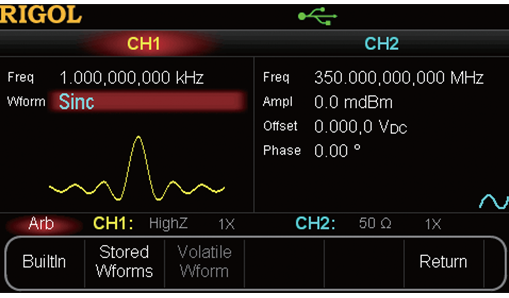

Частота любого сигнала до 50 МГц, а частоту дискретизации можно регулировать в режиме воспроизведения.

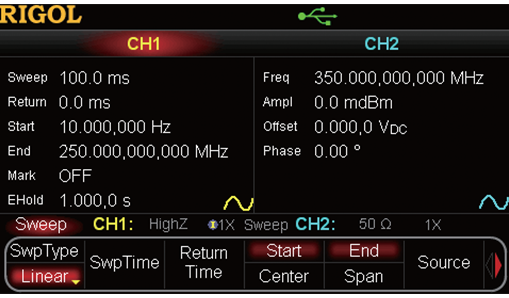

Функция обширной развертки
DG5000 поддерживает сканирование вывода с низкой частоты на высокую частоту, или с высокой частоты на низкую частоту. Тип сканирования включает в себя линейное, логарифмическое и пошаговое.


Обширные функции аналоговой/цифровой модуляции
Типы модуляции: AM, FM, PM, ASK, FSK, PSK, PWM, и поддержка внутренних и внешних источников модуляции.

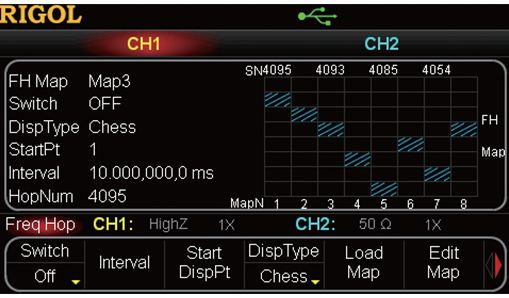

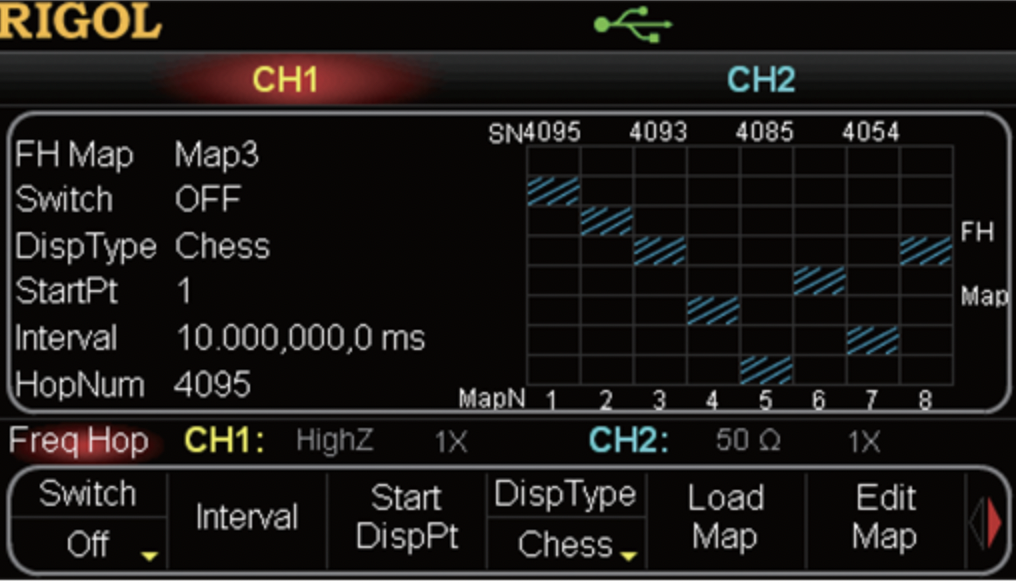

Поддержка функции скачкообразной перестройки частоты
Минимальный интервал скачкообразной перестройки частоты составляет 80 нс.

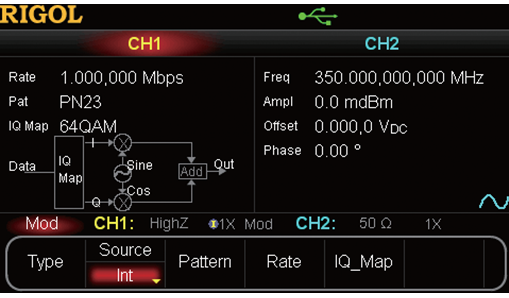

Поддержка внутренней и внешней функции векторной модуляции IQ
Режим модуляции включает в себя 4QAM, 8QAM, 16QAM, 32QAM, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK и поддерживает внутренние и внешние источники модуляции.

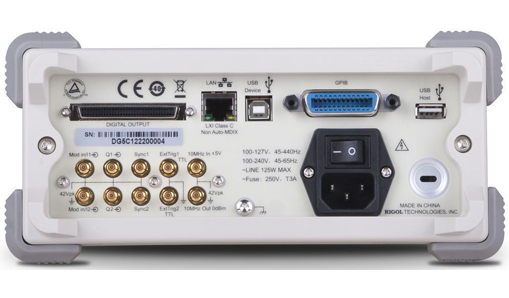

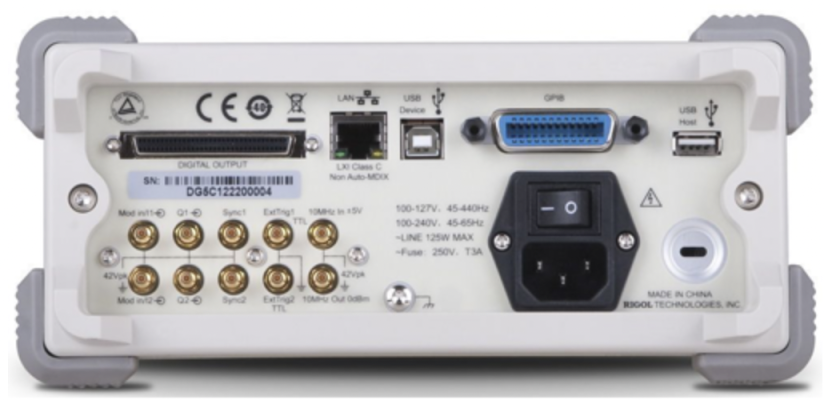

Интерфейсы
USB, GPIB, LAN (LXI)
