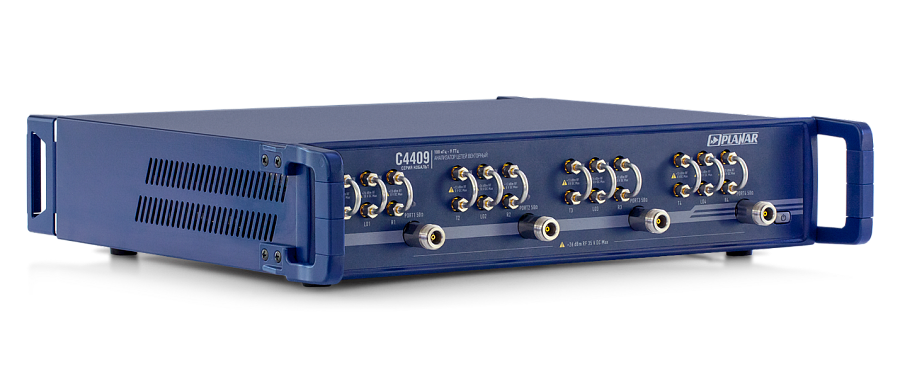

С4409 ПЛАНАР Анализатор цепей

Диапазон 0,1 МГц - 9 ГГц. 4 порта. Векторный анализатор цепей серии Кобальт имеет четыре измерительных порта, два генератора испытательного сигнала, а также реконфигурируемый измерительный тракт с возможностью подключения расширителей по частоте. Внесен в ГРСИ (Госреестр).
Измеряемые параметры: S11...S44
Госреестр
Под заказ

Основные характеристики векторного анализатора цепей Planar:


• Диапазон рабочих частот: от 0,1 МГц до 9,0 ГГц
• Импеданс 50Ω
• Количество портов: 4
• Динамический диапазон измерений, не менее: 160 дБ тип
• Время измерения на одной частоте 10 мкс
• Диапазон регулирования выходной мощности: от -60 до +15 дБ/мВт

Ключевые особенности ВЧ анализатора цепей C4409 Планар:


• Работа с модулями расширения частотного диапазона
• Возможность монтажа в стойку 19''
Показать большеменьше
Характеристика Значение
