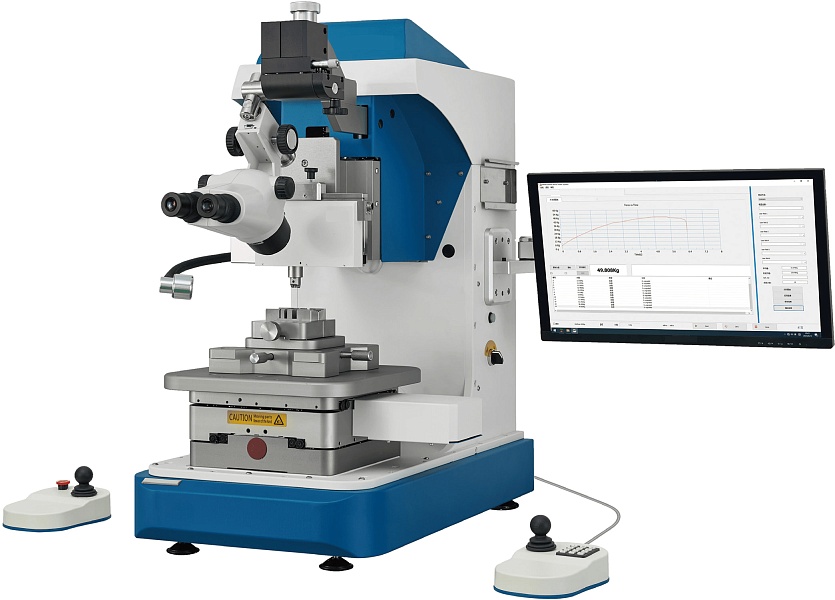

Установка тестирования микромонтажа MFM1500HF
Характеристики
| Характеристика | Значение |
|---|---|
| Перемещение по осям X,Y | 150 мм |
| Точность по осям X,Y | ± 15 мкм |
| Макс. скорость по осям X,Y | 2 мм/с |
| Макс. сила по оси Y | 500 кг |
| Перемещение по оси Z | 75 мкм |
| Точность по оси Z |
± 10 мкм (полный ход) ± 1 мкм (в диапазоне 2 мм) |
| Макс. скорость по оси Z | 5 мм/с |
| Макс. сила по оси Z | 20 кг |
| Точность датчика | ± 0,1% FS, ± 0,05% FS |
| Точность системы | ± 0,25% FS, ± 0,1% FS |
Модули испытания на сдвиг (Ball/Die)
| На сдвиг | ||||
|---|---|---|---|---|
| BS5KG | 5 кг | 2,5 кг | 1 кг | 500 г |
| DS100KG | 100 кг | 50 кг | 20 кг | 10 кг |
| DS200KG | 200 кг | 100 кг | 40 кг | 20 кг |
| DS500KG | 500 кг | 250 кг | 100 кг | 50 кг |
Модули испытания на растяжение (Wire)
| На растяжение | ||||
|---|---|---|---|---|
| WP5KG | 5 кг | 2,5 кг | 1,25 кг | 500 г |
| WP10KG | 10 кг | 5 кг | 2 кг | 1 кг |
| WP20KG | 20 кг | 10 кг | 5 кг | 2 кг |
Модули испытания на сжатие (Down/Pull)
| На сжатие | ||||
|---|---|---|---|---|
| DP5KG | 5 кг | 2,5 кг | 1 кг | 500 г |
| DP10KG | 10 кг | 5 кг | 2 кг | 1 кг |
| DP20KG | 20 кг | 10 кг | 5 кг | 2 кг |
Модули испытания на растяжение (Tweezers/ColdBump)
| На растяжение | ||||
|---|---|---|---|---|
| TP5KG | 5 кг | 2,5 кг | 1,25 кг | 500 г |
| TP10KG | 10 кг | 5 кг | 2,5 кг | 1 кг |
| TP20KG | 20 кг | 10 кг | 5 кг | 2 кг |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
