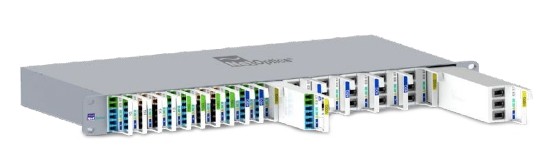

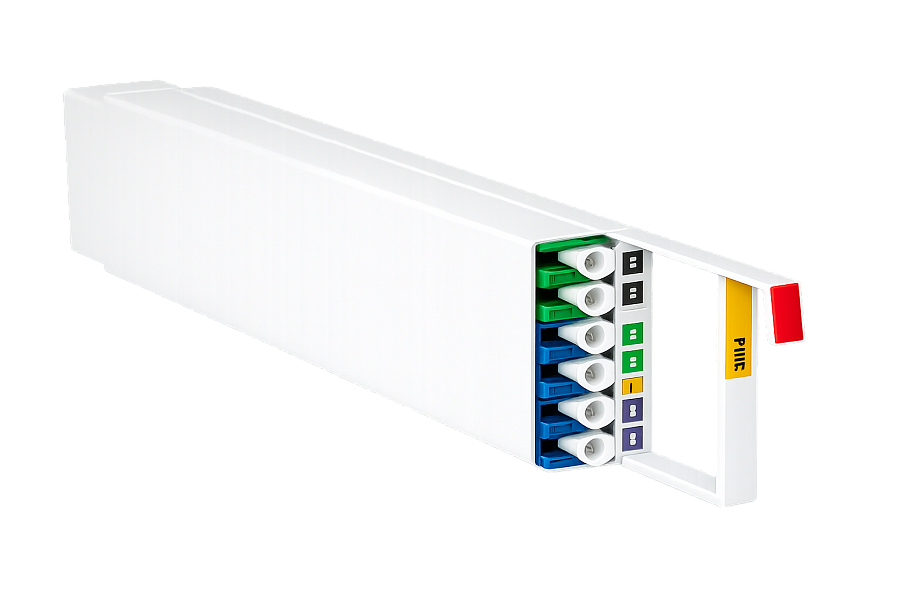

Ixia Flex Tap

Ixia Flex Tap — это семейство полностью пассивных оптических ответвителей, обеспечивающих непрерывный доступ к 100% сетевого трафика для систем производительности и безопасности. Устройства не вносят задержек, не требуют питания и не влияют на работоспособность основной сети.

Ключевые преимущества:

• Полностью пассивная технология (не требуют питания, не имеют IP-адреса)

• Поддержка скоростей от 1G до 400G

• До 36 ответвителей в 1U стоечного пространства

• Доступны модели для многомодового (MM) и одномодового (SM) волокна

• Коэффициенты разделения: от 50/50 до 90/10

• Типы коннекторов: LC или MTP (MPO)

• Прозрачная передача всего трафика, включая ошибки всех уровней

• Модели Secure+ с оптическим диодом для защиты от обратной инжекции света (>35 dB изоляции)

Модельный ряд и технические характеристики

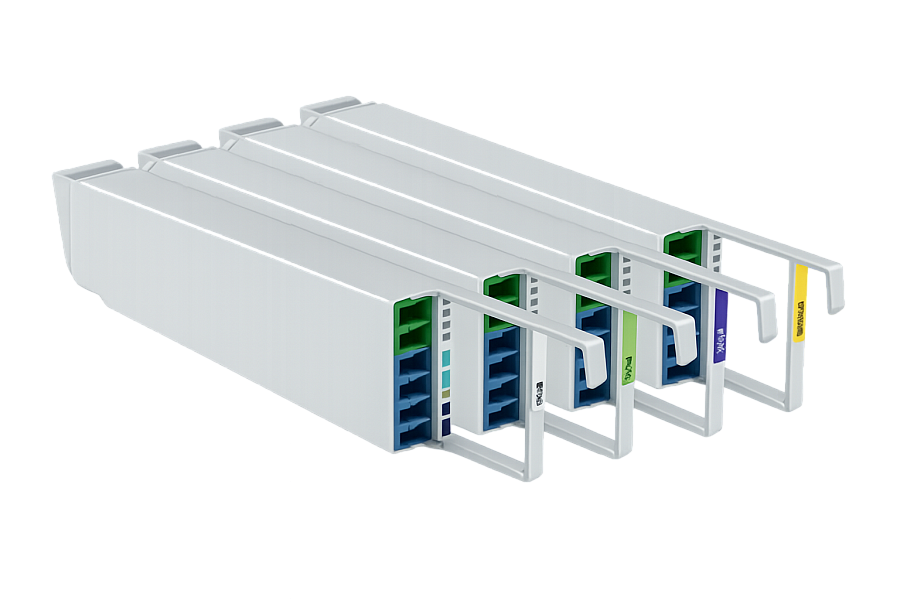

1. Стандартные модели с разъемами LC

Механика и плотность:

• Размеры одного модуля: 1.6" (В) x 0.7" (Ш) x 7.8" (Г)

• До 24 модулей в корзине RK-FLEX-24 (1U)

• 1 ответвитель на модуль

Типы волокна и поддерживаемые скорости:

*Многомодовое волокно (50/125 мкм):*

• Длины волн: 850 нм / 1310 нм (LX4)

• Скорости: 1G, 10G, 25G, 40G, 50G

• Оптические протоколы: SX, SR, LX4

*Одномодовое волокно (8.5/125 мкм):*

• Длины волн: 1310 нм / 1550 нм

• Скорости: 1G, 10G, 25G, 40G, 100G, 400G

• Оптические протоколы: LX, LR, ER, LR4, ELR4, CWDM4, FR-4

Порты:

• Сетевые порты: 2 x Duplex LC

• Порты мониторинга: 1 x Duplex LC

Примеры артикулов (Part Numbers):

• TP-100-LR-85-50 (SM, 50/50)

• TP-100-LR-85-70 (SM, 70/30)

• TPX-10-SR-50-50 (MM, 50/50)

• TPX-10-SR-50-70 (MM, 70/30)

2. Модели Cisco BiDi с разъемами LC

Механика и плотность:

• Размеры: 1.6" (В) x 1.3" (Ш) x 10.1" (Г)

• До 12 модулей в 1U

Тип волокна:

• Многомодовое 50/125 мкм; 850 нм

• Поддержка скоростей: 40G, 100G

Порты:

• Сетевые порты: 2 x Duplex LC на модуль

• Порты мониторинга: 2 x Duplex LC на модуль

Артикул:

• TPX-40-SR-50-50-BD (Cisco BiDi, 50/50)

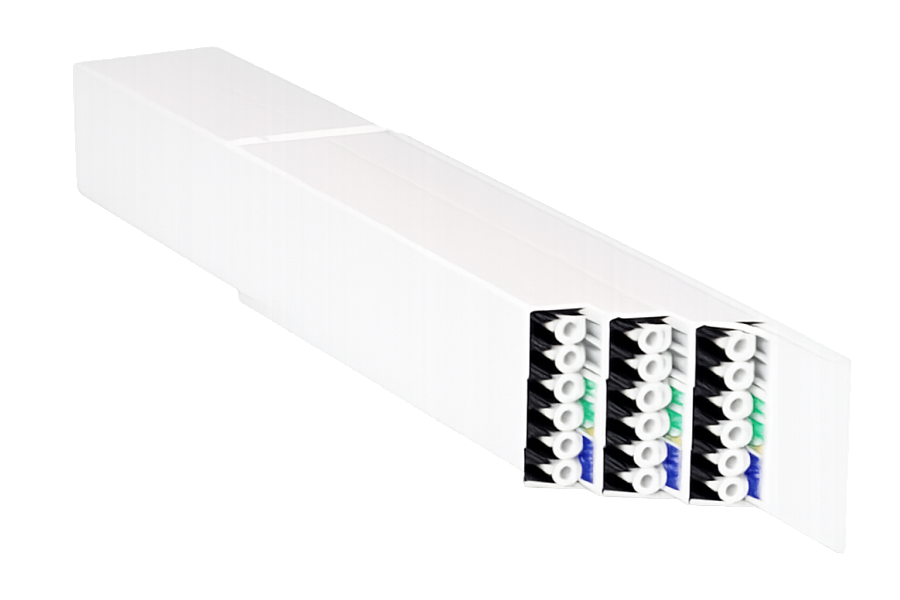

3. Модели VHD (Very High Density) с разъемами LC

Механика и плотность:

• Размеры модуля: 1.6" (В) x 1.3" (Ш) x 10.1" (Г)

• До 36 модулей в 1U (3 ответвителя на модуль)

Типы волокна и поддерживаемые скорости:

*Многомодовое волокно (50/125 мкм):*

• Длина волны: 850 нм

• Скорости: 1G, 10G, 25G

• Протоколы: SX, SR

*Одномодовое волокно (8.5/125 мкм):*

• Длины волн: 1310/1550 нм

• Скорости: 1G, 10G, 25G, 40G, 100G, 400G

• Протоколы: LX, LR, ER, LR4, ELR4, CWDM4, FR-4

Порты (на один ответвитель внутри модуля):

• Сетевые порты: 6 x Duplex LC

• Порты мониторинга: 3 x Duplex LC

Примеры артикулов:

• TPVHD-100-LR-85-50 (SM, 50/50)

• TPVHD-10-SR-50-50 (MM, 50/50)

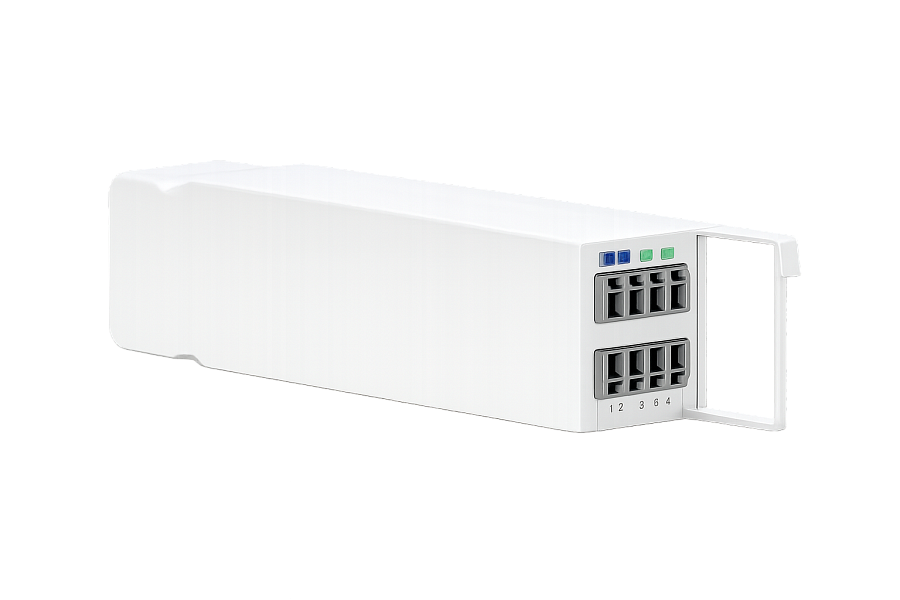

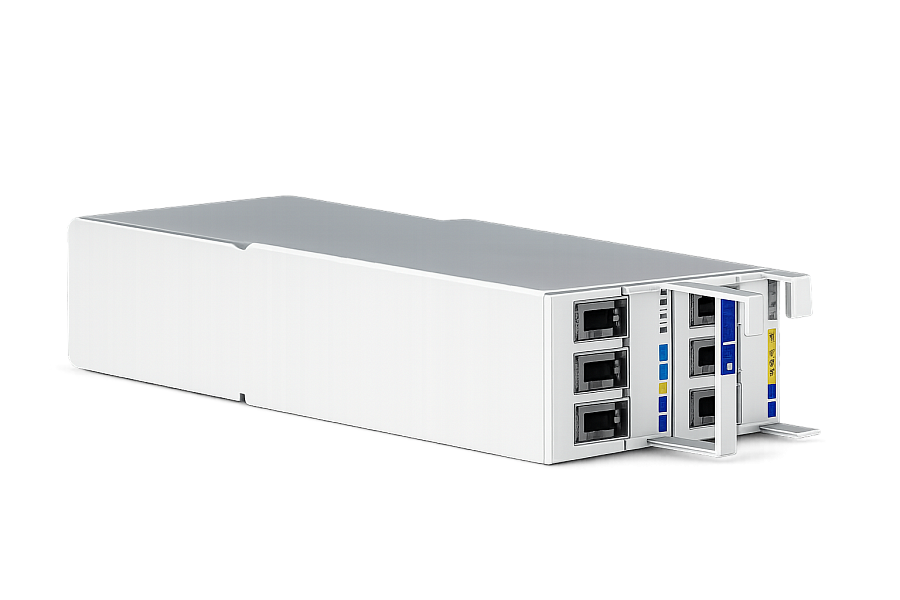

4. Стандартные модели с разъемами MTP

Механика и плотность:

• Размеры: 1.6" (В) x 1.3" (Ш) x 10.1" (Г)

• До 12 модулей в 1U

Тип волокна:

• Многомодовое 50/125 мкм OM4; 850 нм

Поддерживаемые режимы:

• Модели SR4: 4x10G, 4x25G, 40G, 100G

• Модели SR10: 10x10G, 100G

Порты:

• Сетевые порты: 2 x MTP (12 или 24 волокна)

• Порты мониторинга: 1 x MTP (12 или 24 волокна)

• Y-кабель для портов мониторинга входит в комплект

Примеры артикулов:

• TPX-40-SR-50-50-MTP (SR4, 50/50)

• TPX-40-SR-50-70-MTP (SR4, 70/30)

• TPX-100-SR-50-50-MTP (SR10, 50/50)

Условия эксплуатации и сертификация

• Рабочая температура: от 0°C до +40°C

• Температура хранения: от -10°C до +70°C

• Относительная влажность: 10% – 95% (без конденсации)

• Сертификаты: Полностью соответствует RoHS, UL, CSA, CB

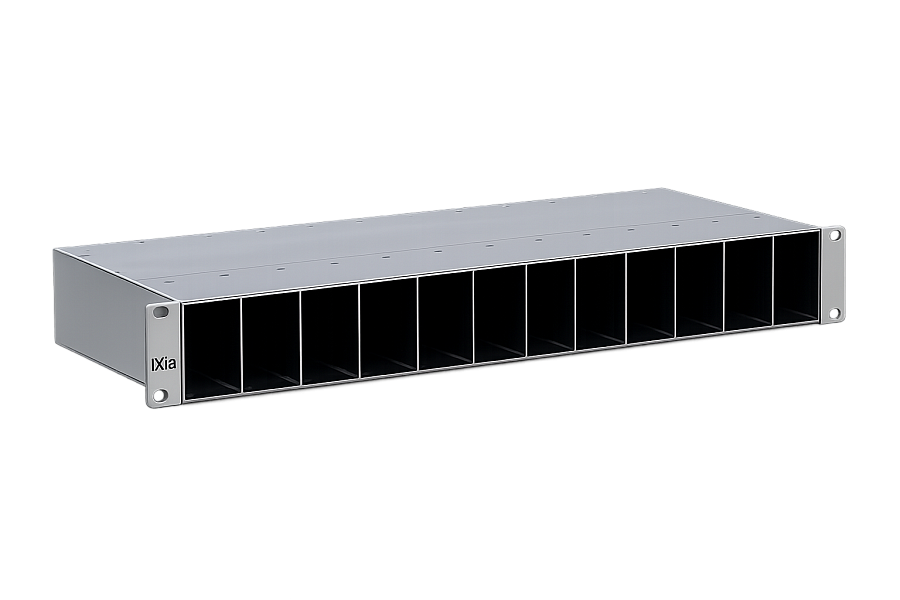

Варианты корпусов (шасси)

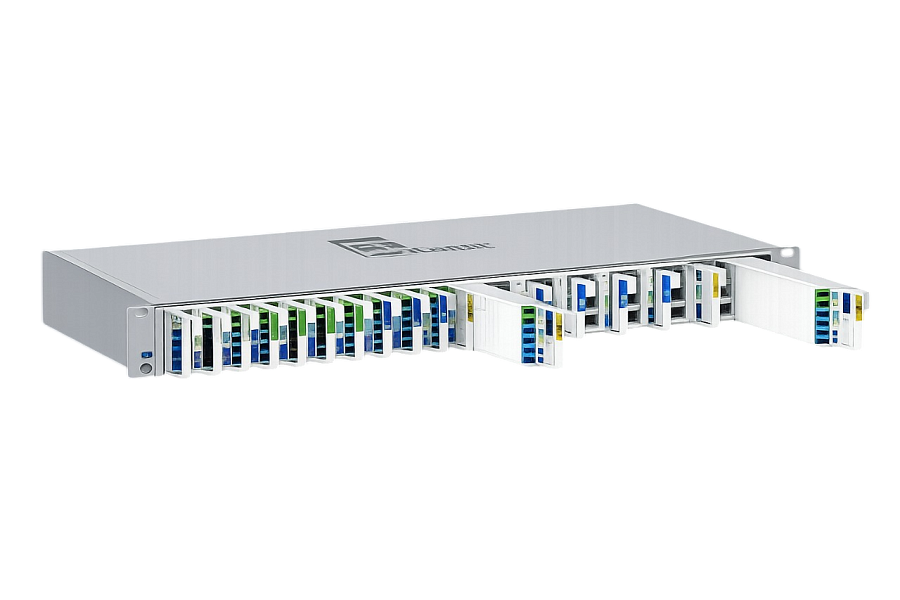

• RK-FLEX-24: Корпус на 24 модуля для 19" стойки (1U)

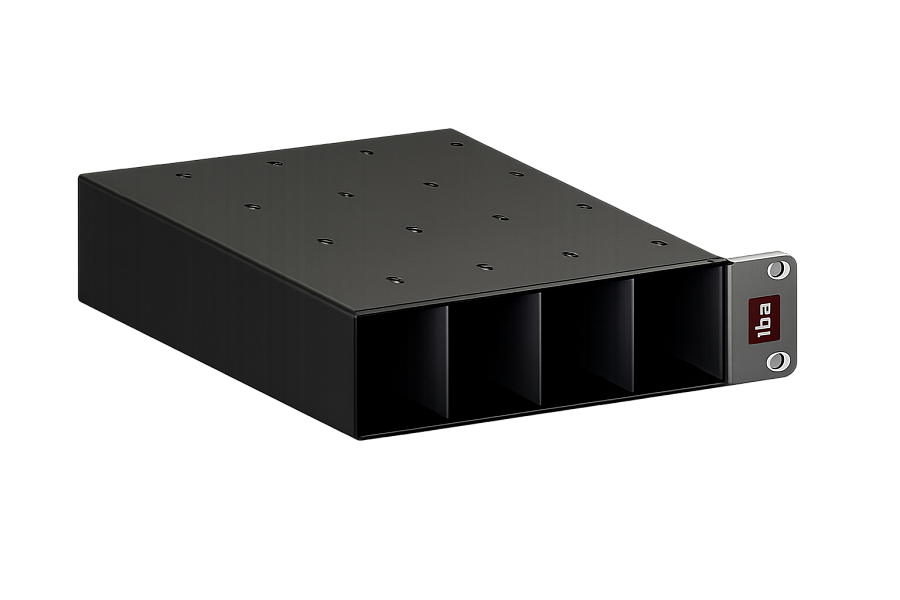

• RK-FLEX-8: Мини-шасси на 8 модулей (1/3 ширины стойки)

• RK-FLEX-ID-24: Корпус на 24 модуля с маркировкой слотов

• RK-FLEX-SPACER: Заглушки для незанятых слотов

• Доступны TAA-совместимые версии (с суффиксом -T в артикуле)

Комплекты (бандлы)

Готовые решения "корпус + ответвители" для быстрого развертывания:

• TP-PACK-8-MM50: 8 шт. TPX-10-SR-50-50 + корпус RK-FLEX-24

• TP-PACK-16-SM70: 16 шт. TP-100-LR-85-70 + корпус + 8 заглушек

• TP-PACK-24-MM70: 24 шт. TPX-10-SR-50-70 (полная заполненность)

• TP-SR4-PACK-8-MM70: 8 шт. TPX-40-SR-50-70-MTP + корпус

Вносимые потери (примеры, включая потери на коннекторах)

Одномодовые модели (LC, SM):

• 50/50: 3.7 dB / 3.7 dB

• 70/30: 2.0 dB / 6.1 dB

• 90/10: 0.8 dB / 12.0 dB

Многомодовые модели (LC, MM, 10G SR):

• 50/50: 3.9 dB / 3.9 dB

• 70/30: 2.2 dB / 6.1 dB

Модели MTP (MM, SR4):

• 50/50: 4.4 dB / 4.4 dB

• 70/30: 2.6 dB / 6.6 dB

Дополнительное оборудование (кабельные комплекты)

• 705-0012-001: Комплект Y-кабелей LC/LC для многомода (50 мкм)

• 705-0014-001: Комплект Y-кабелей LC/LC для одномода (8.5 мкм)

• CKT-MTP-4LC-50-OM4: Кабель-адаптер MTP → 4 x LC (40G breakout)

• MTP-MM-Y-CBL: Y-кабель MTP (12) → 2xMTP (12), многомод, 3 м

• MTP-SM-Y-CBL: Y-кабель MTP (12) → 2xMTP (12), одномод, 3 м
