Keysight IXIA Patch Tap - компактный оптический TAP для установки в патч-панели

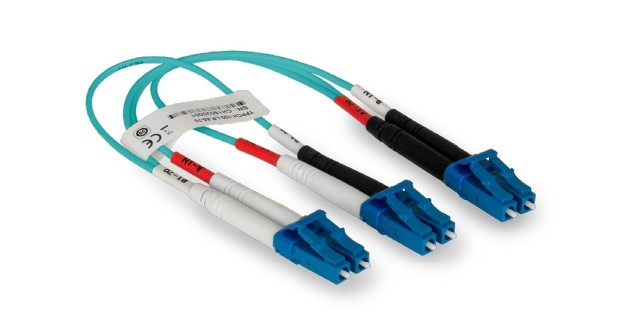

Keysight Patch Tap
Новейшее дополнение к нашей линейке оптических TAP-устройств — Patch Tap, предназначенный для использования в коммутационных панелях и волоконно-оптических распределительных рамах. Patch Tap обладает превосходными характеристиками вносимых потерь, изгибостойкими оптоволокнами, инновационной технологией разделителей и принципиально новой стратегией развёртывания. Для финансовых рынков он обеспечивает меньшую задержку благодаря короткому пути распространения света и возможности интеграции в коммутационные панели.
Patch Tap можно интегрировать в коммутационные панели ведущих производителей, обеспечивая пассивное подключение к сети при одновременном сокращении занимаемого пространства в стойке и потерь в световом бюджете.
Patch Tap доступен в вариантах с многомодовым и одномодовым оптоволокном, с наиболее распространёнными коэффициентами деления 50/50 и 70/30, для скоростей от 1G до 100G. Задержка стандартных Patch Tap составляет около 1,3 нс, тогда как у Patch Tap с сверхнизкой задержкой (Ultra-Low Latency) — менее 0,8 нс.
Конструкция Patch Tap оптимизирована и протестирована для высокопроизводительных волоконно-оптических сетей. Flex Tap разворачивается на любом встроенном соединении в сети; таким образом, никакая дополнительная нагрузка или управленческая нагрузка не добавляется к сетевым устройствам для копирования трафика в инфраструктуру мониторинга/безопасности.
Patch Tap совместим с устройствами мониторинга всех ведущих производителей, включая анализаторы протоколов, зонды и системы обнаружения вторжений. Patch Tap не зависит от сетевого протокола.
Каждый многомодовый Patch Tap поддерживает скорости 1G, 10G и 25G.
Каждый одномодовый Patch Tap является многоскоростным — от 1G до 400G.
Основные характеристики
- Для использования в коммутационных панелях и волоконно-оптических распределительных рамах
- Без внешнего корпуса
- Patch Tap с сверхнизкой задержкой — минимальная длина 0,14 м для достижения наименьшей возможной задержки
- Скорости одномодового оптоволокна: 400G/100G/50G/40G/25G/10G/1G
- Скорости многомодового оптоволокна: 25G/10G/1G
- Коэффициенты деления 50/50 и 70/30
- Независимость от сетевого протокола
- Большой складской запас для сокращения сроков поставки
- Прямая установка в коммутационные панели
- Меньшее использование пространства в стойке
- Меньше прокладок оптоволокна, чем у модульных TAP
- Улучшенный световой бюджет потерь
Ключевые функции
- Интеграция в системы структурированной кабельной разводки.
- Нет дополнительных сегментов в канальном соединении — легко устанавливается в коммутационные панели большинства ведущих производителей.
- Меньшая задержка по сравнению с традиционными модульными TAP.

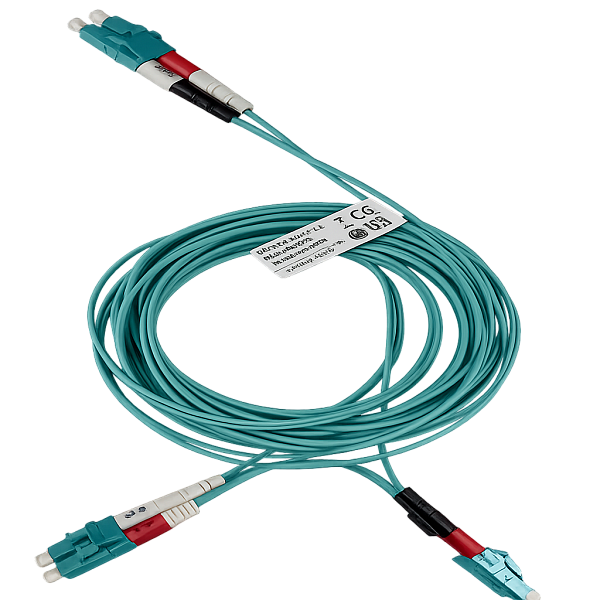

- Встроенный хвостовой кабель — TAP с сверхнизкой задержкой включают оптоволоконный хвост длиной 3 м для снижения потерь на разъёмах.
- Полностью пассивная конструкция — инфраструктура мониторинга не влияет на доступность сети и снижает операционные расходы без добавления управленческой нагрузки.
- Операции MAC (перемещение, добавление, изменение) не нарушают работу живого трафика.
- Независимость от поставщика коммутационных панелей — теперь у вас есть выбор для интегрированных TAP. Больше не нужно закупаться у единственного поставщика

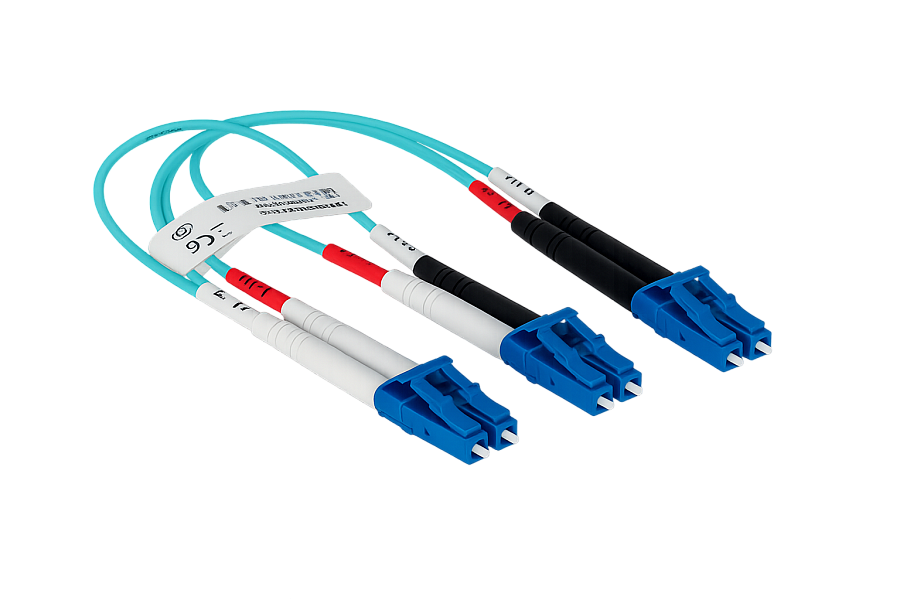

Patch Tap со сверхнизкой задержкой
Стандартный Parch Tap
Технические характеристики
Многомодовый режим
Основные характеристики | |
Условия эксплуатации | • Рабочая температура: от 0° до 70°C • Температура хранения: от -40° до 85°C • Относительная влажность: мин. 10%, макс. 95%, без конденсации |
Конструктив | • Коммутационные панели и волоконно-оптические распределительные рамы |
Характеристики оптоволокна | • 50/125 мкм; 850 нм, оболочка цвета «аква» • Изгибостойкое оптоволокно OM4 • Поддерживает скорости 10G и 1G • Не рекомендуется применять Patch Tap с сверхнизкой задержкой в условиях изгиба на 180° |
Разъёмы | • Сетевые порты: 2 × Duplex LC/UPC-male • Порты мониторинга: 1 × Duplex LC/UPC-male |
Вносимые потери (сетевые порты / порты мониторинга) | • Коэффициент деления 50/50: 3,9 дБ / 3,9 дБ • Коэффициент деления 70/30: 2,2 дБ / 6,1 дБ |
Диапазон длин волн | • 850 нм ± 20 нм |
Одномодовый режим
Основные характеристики | |
Условия эксплуатации | • Рабочая температура: от 0° до 70°C • Температура хранения: от -40° до 85°C • Относительная влажность: мин. 10%, макс. 95%, без конденсации |
Конструктив | • Коммутационные панели и волоконно-оптические распределительные рамы |
Характеристики оптоволокна | • 8,5/125 мкм; 1310 нм, жёлтая оболочка • Изгибостойкое оптоволокно G.657.B3 • Поддерживает скорости 100G, 50G, 40G, 25G, 10G и 1G • Не рекомендуется применять Patch Tap с сверхнизкой задержкой в условиях изгиба на 180° |
Разъёмы | • Сетевые порты: 2 × Duplex LC/UPC-male • Порты мониторинга: 1 × Duplex LC/UPC-male |
Вносимые потери (сетевые порты / порты мониторинга) | • Коэффициент деления 50/50: 3,8 дБ / 3,8 дБ @ 1310 нм • Коэффициент деления 70/30: 2,3 дБ / 6,1 дБ @ 1310 нм |
Диапазон длин волн | • 1310 нм ± 20 нм |
Длина и задержка
Part number | Тип TAP | Длина Сеть–Сеть | Длина Сеть–Монитор | Задержка Сеть–Сеть | Задержка Сеть–Монитор |

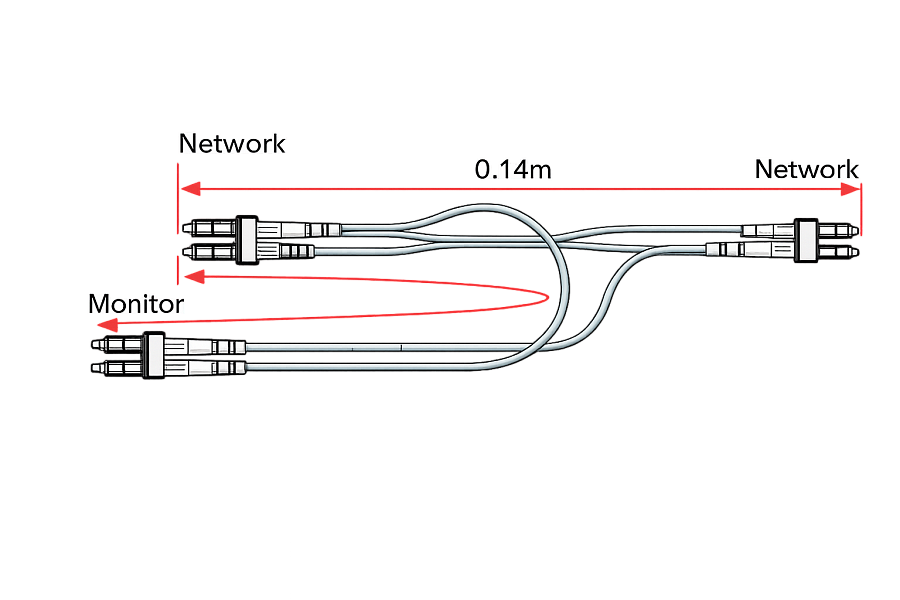

TPPCH-SM-S14-LC-50 TPPCH-SM-S14-LC-70 | ULL¹ | 0,14 м | 3 м | <0,8 нс | <16,5 нс |
TPPCH-MM-S14-LC-50 TPPCH-MM-S14-LC-70 | ULL | 0,14 м | 3 м | <0,8 нс | <16,5 нс |

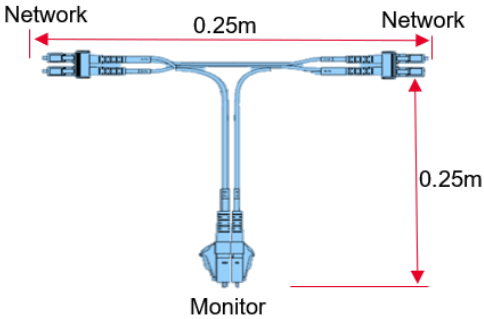

TPPCH-10-SR-50-50 TPPCH-10-SR-50-70 | Стандартный Patch Tap | 0,25 м | 0,25 м | <1,3 нс | <1,3 нс |
TPPCH-100-LR-85-50 TPPCH-100-LR-85-70 | Стандартный Patch Tap | 0,25 м | 0,25 м | <1,3 нс | <1,3 нс |
¹ ULL — Ultra-Low Latency (сверхнизкая задержка)
Patch Tap со сверхнизкой задержкой
Patch tap
Информация для заказа
Keysight Patch Taps
Part number | Описание |
TPPCH-10-SR-50-50 | Keysight Patch Tap, многомодовое оптоволокно, 25G/10G/1G, SR, изгибостойкое OM4, 50 мкм, разъёмы LC/UPC-male, коэффициент деления 50/50 (955-0771). Для использования в коммутационных панелях и волоконно-оптических распределительных рамах. |
TPPCH-10-SR-50-70 | Keysight Patch Tap, многомодовое оптоволокно, 25G/10G/1G, SR, изгибостойкое OM4, 50 мкм, разъёмы LC/UPC-male, коэффициент деления 70/30 (955-0772). Для использования в коммутационных панелях и волоконно-оптических распределительных рамах. |
TPPCH-100-LR-85-50 | Keysight Patch Tap, одномодовое оптоволокно, 100G/50G/40G/25G/10G/1G, LR, изгибостойкое G.657.B3, 8,5 мкм, разъёмы LC/UPC-male, коэффициент деления 50/50 (955-0773). Для использования в коммутационных панелях и волоконно-оптических распределительных рамах. |
TPPCH-100-LR-85-70 | Keysight Patch Tap, одномодовое оптоволокно, 100G/50G/40G/25G/10G/1G, LR, изгибостойкое G.657.B3, 8,5 мкм, разъёмы LC/UPC-male, коэффициент деления 70/30 (955-0774). Для использования в коммутационных панелях и волоконно-оптических распределительных рамах. |
TPPCH-MM-S14-LC-50 | Keysight Patch Tap с сверхнизкой задержкой, длина Сеть–Сеть 0,14 м, многомодовое оптоволокно, 10G/1G, SR, изгибостойкое OM4, 50 мкм, разъёмы LC/UPC-male, коэффициент деления 50/50. (955-0779) |
TPPCH-MM-S14-LC-70 | Keysight Patch Tap с сверхнизкой задержкой, длина Сеть–Сеть 0,14 м, многомодовое оптоволокно, 10G/1G, SR, изгибостойкое OM4, 50 мкм, разъёмы LC/UPC-male, коэффициент деления 70/30 (955-0780) |
TPPCH-SM-S14-LC-50 | Keysight Patch Tap с сверхнизкой задержкой, длина Сеть–Сеть 0,14 м, одномодовое оптоволокно, 1G–400G, изгибостойкое, 8,5 мкм, разъёмы LC/UPC-male, коэффициент деления 50/50 (955-0781) |
TPPCH-SM-S14-LC-70 | Keysight Patch Tap с сверхнизкой задержкой, длина Сеть–Сеть 0,14 м, одномодовое оптоволокно, 1G–400G, изгибостойкое, 8,5 мкм, разъёмы LC/UPC-male, коэффициент деления 70/30 (955-0782) |
