Keysight IXIA Flex Tap II — модульный оптический TAP для мониторинга сети
Keysight Flex Tap II
Keysight Flex Tap II обеспечивает надёжную непрерывную видимость 100% сетевого трафика для поддержки производительности и безопасности без деградации или нарушения работы сети. Flex Tap II отличается гибкостью и масштабируемостью: каждый тап семейства является модульным, поддерживает скорости до 400G и является полностью пассивным. Flex Tap II доступны в вариантах для многомодового и одномодового оптического волокна с коэффициентами деления от 50/50 до 90/10. В одном 1U-шасси 19 дюймов можно установить до 24 стандартных тапов LC или до 12 тапов MPO/Bidi/Regen.
Конструкция Flex Tap II оптимизирована и протестирована для высокопроизводительных волоконно-оптических сетей диапазона 1G–400G. Flex Tap II устанавливается на любом встроенном соединении в сети, поэтому никаких дополнительных накладных расходов или нагрузки на управление сетевыми устройствами для копирования трафика в инфраструктуру мониторинга/безопасности не требуется. Flex Tap II совместим с устройствами мониторинга всех ведущих производителей, включая анализаторы протоколов, зонды и системы обнаружения вторжений, и не зависит от протокола.

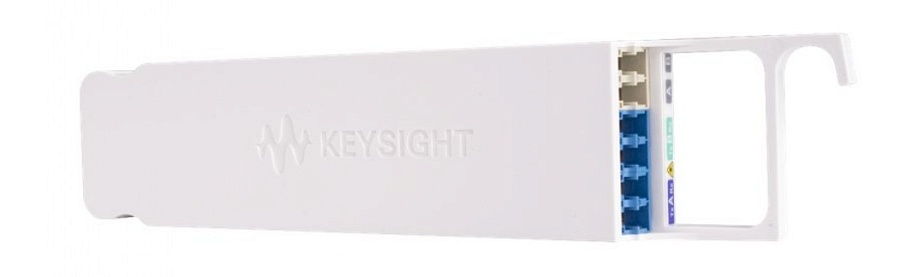

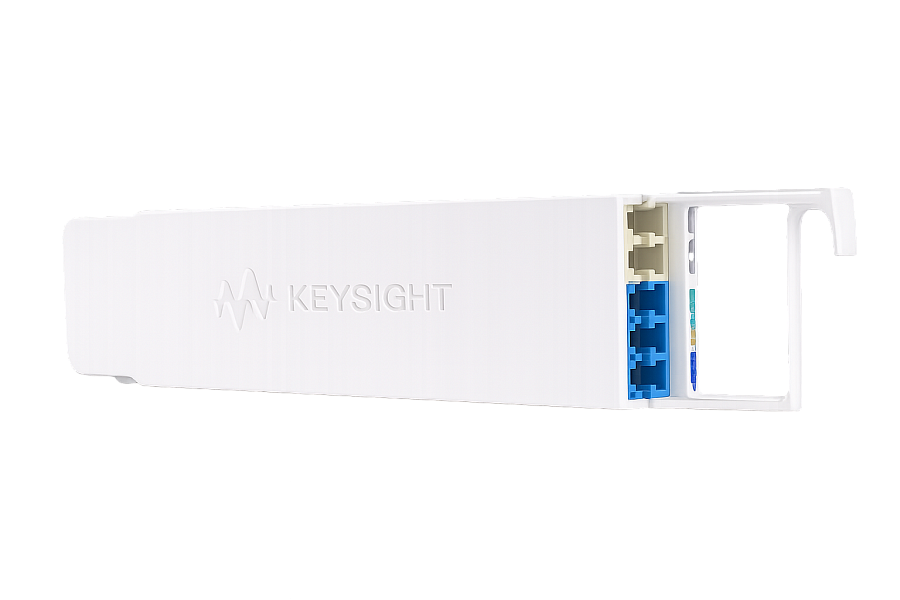

Рис.1 Keysight Flex Tap II
Основные возможности
- Высоконадёжная технология оптических тапов
- Многомодовое волокно OM5
- Адаптеры с шторкой VFL для быстрого выявления обрывов волокна и защиты от пыли
- Поддержка скоростей сети от 1G до 400G
- Доступны модели для многомодового и одномодового оптического волокна
- Установка до 24 стандартных тапов LC или 12 тапов Bidi/Regen/MPO в 1U
- Возможность установки тапов любого типа LC/Bidi/Regen/MPO в одно стоечное шасси
- Выбор шасси стандартного размера для стойки (до 24 тапов) или мини-шасси шириной одна треть — идеально для настольного использования или монтажа в условиях ограниченного пространства
- Пропускает весь дуплексный трафик (включая ошибки) со всех уровней
- Не нарушает работу сети, прозрачен для трафика
- Не требует питания и не имеет IP-адреса, что обеспечивает защиту от удалённых атак
- Стандартизированные цвета разъёмов для удобства развёртывания:
- Синие разъёмы — для тапов одномодового волокна (Single Mode)
- Лаймово-зелёные разъёмы — для тапов OM5 многомодового волокна
- Голубые (Aqua) разъёмы — для тапов OM4 многомодового волокна
- Зелёные разъёмы — для тапов MPO APC одномодового волокна
- Бежевые разъёмы — для портов мониторинга
- Разработано в Остине, Техас, США
Ключевые характеристики
- Малые потери при вставке — минимальное влияние на потоки данных
- Flex Tap II полностью пассивен — инфраструктура мониторинга не влияет на доступность сети
- Не модифицирует трафик — инструменты видят реальные копии пакетов из сети
- Экономичность — исключает дорогостоящие расходы на управление SPAN-портами
Семейство Tap

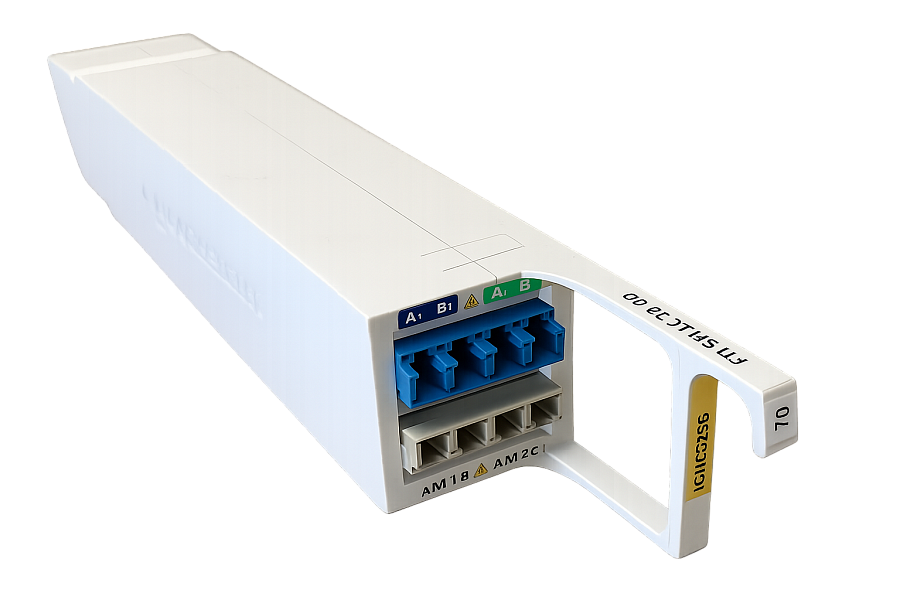

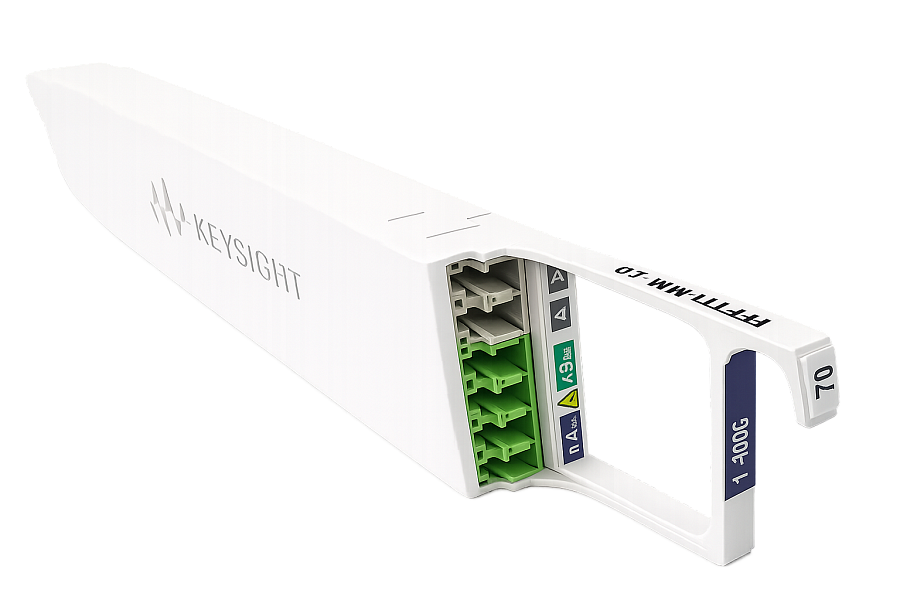

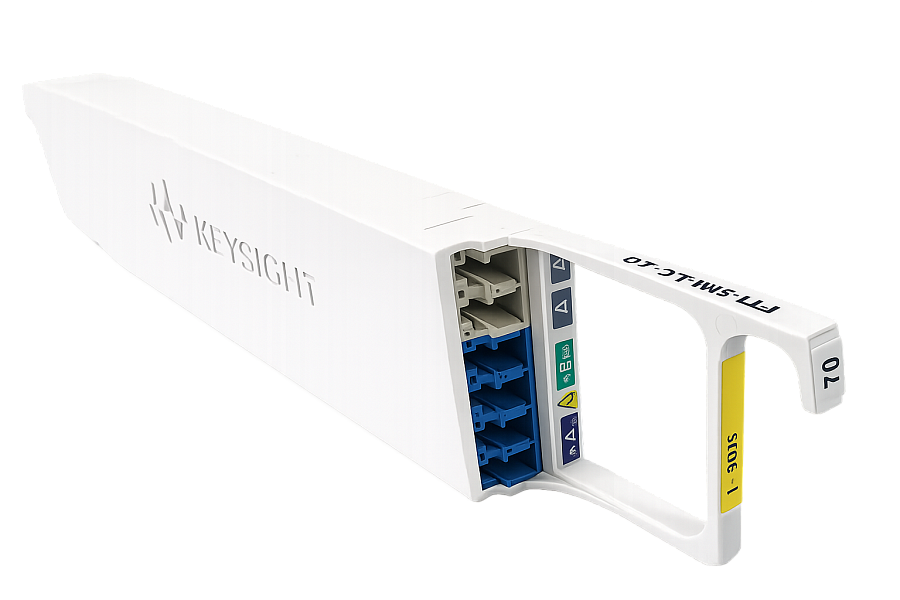

 Рис 2. 1-400G Single mode Flex Tap II |  Рис 3. 1-100G Multi mode Flex Tap II |

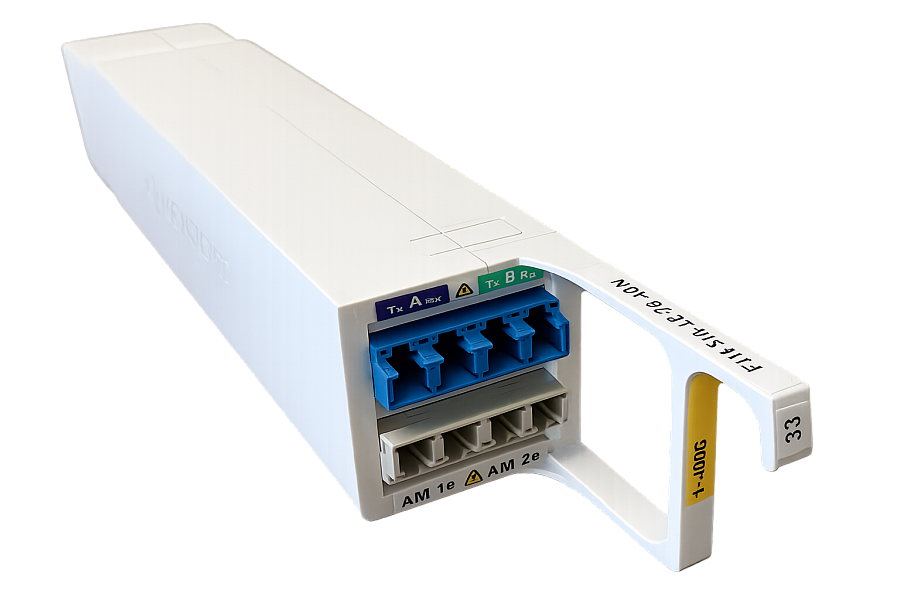

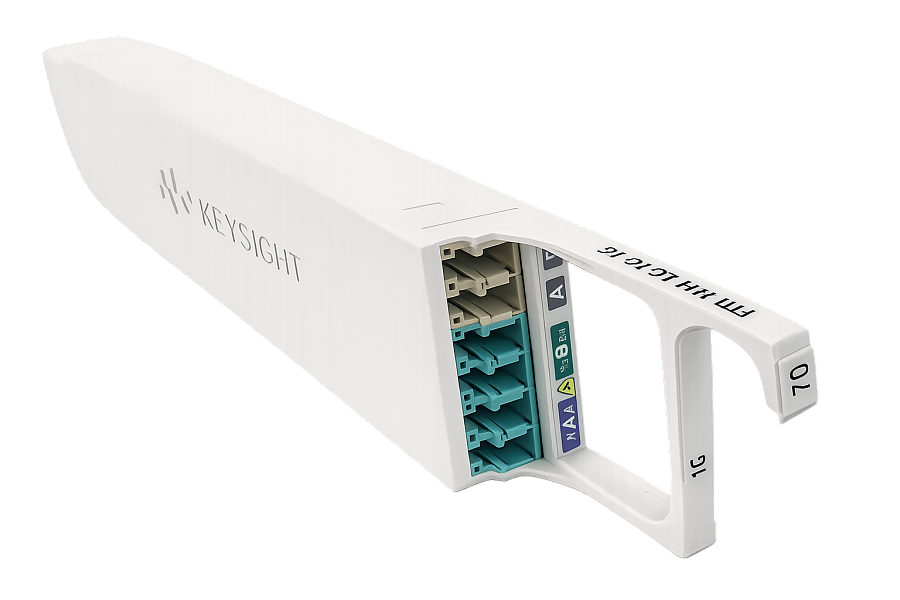

 Рис 4. 1G Multimode Flex Tap II |  Figure 5. 1G-400G Single Mode Regen Tap |

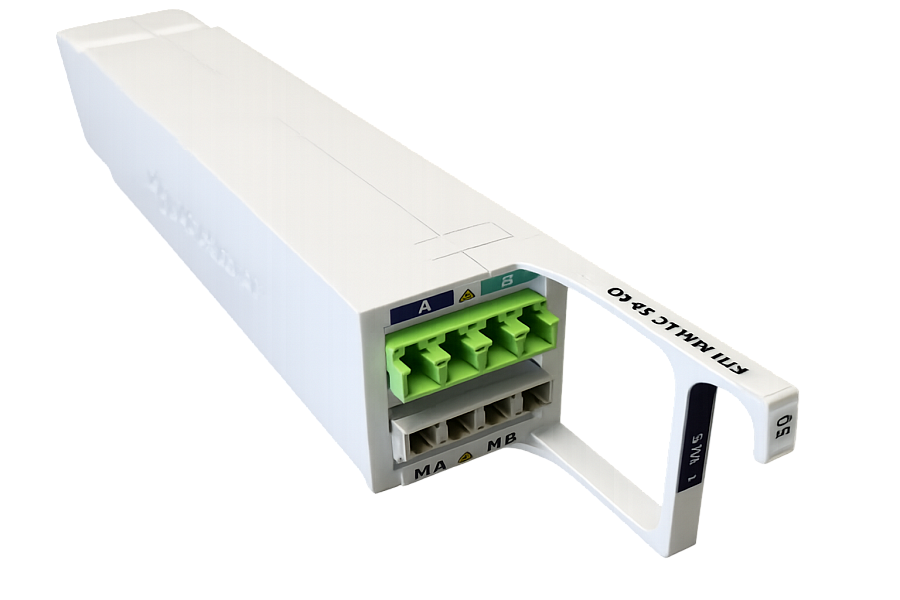

 Рис 6. 1G-100G Multimode Regen Tap |  Рис 7. 1G-100G Multi Mode Bidi Flex Tap II |

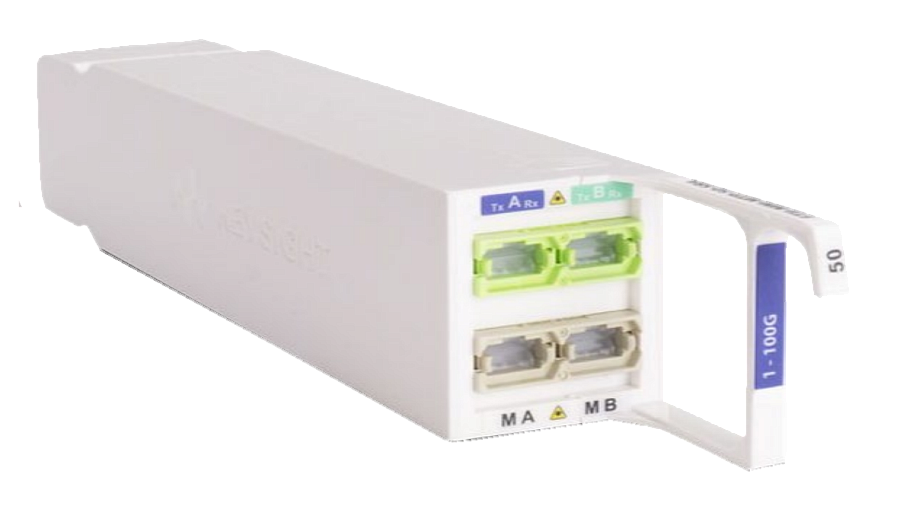

 Рис 8. 1-25G Single mode Bidi Flex Tap II |  Рис 9. MTP Multimode Flex Tap II |

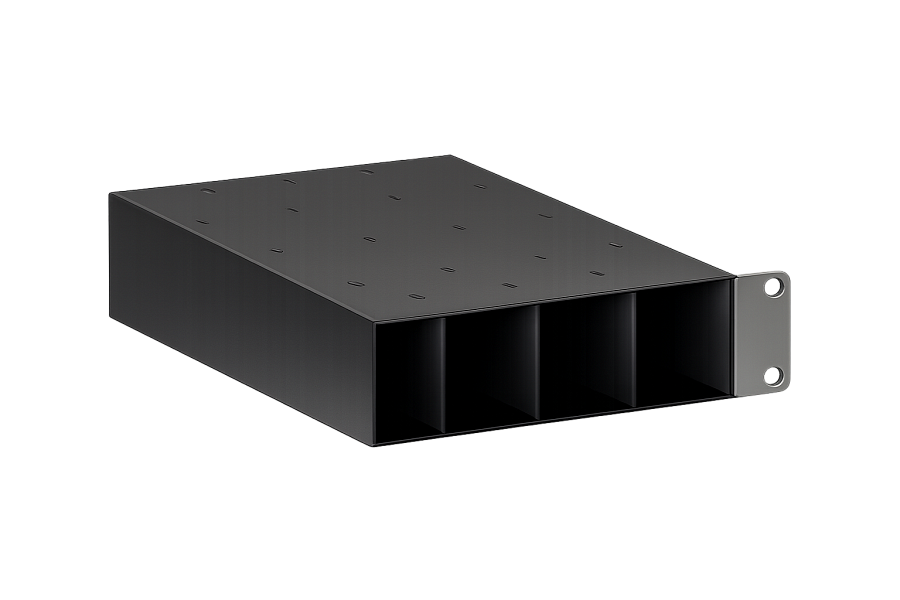

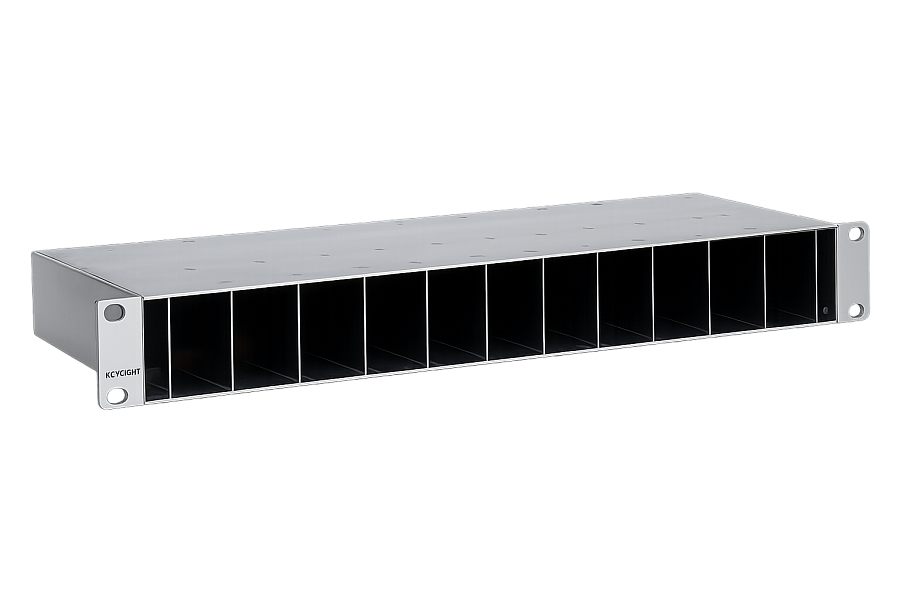

 Рис 10. Rackmount- RK-Flex-24 |  Рис 11. Mini Rackmount- RK-Flex-8 |

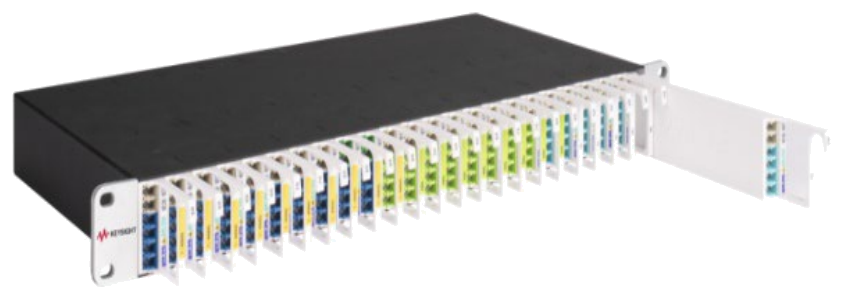

 Рис 12. Populated Rackmount | |
Технические характеристики
LC-тапы
Артикул | Коэффициент деления / Потери вставки (Сеть-Сеть / Сеть-Монитор) | Параметры волокна | Разъёмы | Скорость/Протокол | Тапов в 1U | Y cable Kit |
FTII-SM-LC-50 | 50/50: 3,7/3,7 дБ 60/40: 2,8/4,8 дБ 70/30: 2,0/6,1 дБ 80/20: 1,3/8,0 дБ 90/10: 0,8/12,0 дБ | Одномодовое: 8,5/125 мкм, 1310/1550 нм ±40 нм | Сеть: 2 × дуплекс LC Мониторинг: 1 × дуплекс LC | 1G, 10G, 25G, 40G, 50G, 100G и 400G LX, LR, ER, LR4, ELR4, CWDM4, FR4 | 1–24 | 705-0014-001 |
FTII-MM-LC-50 | 50/50: 3,9/3,9 дБ 60/40: 2,9/4,9 дБ 70/30: 2,2/6,1 дБ 80/20: 1,6/7,9 дБ | OM5 многомодовое: 50/125 мкм, 850 нм (диап. 830–950 нм) | Сеть: 2 × дуплекс LC Мониторинг: 1 × дуплекс LC | 1G, 10G, 25G, 50G, 100G SX, SR, SWDM4 | 1–24 | 705-0012-001 |
FTII-MM-LC-50-1G FTII-MM-LC-60-1G FTII-MM-LC-70-1G | 50/50: 4,5/4,5 дБ 60/40: 3,1/5,1 дБ 70/30: 2,4/6,3 дБ | Многомодовое: 50/125 мкм, 850 нм ±40 нм | Сеть: 2 × дуплекс LC Мониторинг: 1 × дуплекс LC | 1G SX | 1–24 | 705-0012-001 |
LC Regen-тапы
Артикул | Коэффициент деления / Потери вставки (Сеть-Сеть / Сеть-Монитор) | Параметры волокна | Разъёмы | Скорость/Протокол | Тапов в 1U | Y cable Kit |
FTII-SM-LC-33-RGN | 33/33/33: 6,0/6,0/6,0 дБ | Одномодовое: 8,5/125 мкм, 1310/1550 нм ±40 нм | Сеть: 2 × дуплекс LC Мониторинг: 2 × дуплекс LC | 1G, 10G, 25G, 40G, 50G, 100G, 400G LX, LR, ER, LR4, ELR4, CWDM4, FR4 | 1–12 | 705-0014-001 |
FTII-MM-LC-33-RGN | 33/33/33: 6,0/6,0/6,0 дБ | OM5 многомодовое: 50/125 мкм, 850 нм (диап. 830–950 нм) | Сеть: 2 × дуплекс LC Мониторинг: 2 × дуплекс LC | 1G, 10G, 25G, 50G, 100G SX, SR, SWDM4 | 1–12 | 705-0012-001 |
LC Bidi-тапы
Артикул | Коэффициент деления / Потери вставки (Сеть-Сеть / Сеть-Монитор) | Параметры волокна | Разъёмы | Скорость/Протокол | Тапов в 1U | Y cable Kit |
FTII-SM-LC-70-BD | 70/30: 2,2/6,3 дБ | Одномодовое: 8,5/125 мкм, 1310/1490/1550 нм ±40 нм | Сеть: 4 × симплекс LC (2/сегмент) Мониторинг: 4 × симплекс LC (2/сегмент) | 1G SM Bidi, 10G SM Bidi, 25G SM Bidi | 1–12 (до 24 тапов) | Standard SM LC Simplex cable |
FTII-MM-LC-50-BD | 50/50: 4,1/4,1 дБ | OM5 многомодовое: 50/125 мкм, 850 нм (диап. 830–950 нм) | Сеть: 2 × дуплекс LC Мониторинг: 2 × дуплекс LC | 40G Bidi, 100G Bidi | 1–12 | Standard MM LC duplex cable |
MPO-тапы
Артикул | Коэффициент деления / Потери вставки (Сеть-Сеть / Сеть-Монитор) | Параметры волокна | Разъёмы | Скорость/Протокол | Тапов в 1U | Y cable Kit |
FTII-MM-MTP-50-SR4 | 50/50: 4,4/4,4 дБ | OM5 многомодовое: 50/125 мкм, 850 нм (830–950 нм) | Сеть: 2 × MPO12 UPC Мониторинг: 2 × MPO12 UPC | 40G, 100G SR4 | 1–12 | Standard MM MPO12 UPC Type B cable (no Y cable required on Monitor ports) |
FTII-MM-MTP-70-SR4 | 70/30: 2,6/6,6 дБ | OM5 многомодовое: 50/125 мкм, 850 нм (830–950 нм) | Сеть: 2 × MPO12 UPC Мониторинг: 2 × MPO12 UPC | 40G, 100G SR4 | 1–12 | Standard MM MPO12 UPC Type B cable (no Y cable required on Monitor ports) |
FTII-MM-MTP-50-SR8 | 50/50: 4,4/4,4 дБ | OM5 многомодовое: 50/125 мкм, 850 нм (830–950 нм) | Сеть: 2 × MPO16 APC Мониторинг: 2 × MPO16 APC | 400G SR8 | 1–12 | Standard MM MPO16 APC Type B cable 7 (no Y cable required on Monitor ports) |
FTII-MM-MTP-70-SR8 | 70/30: 2,6/6,6 дБ | OM5 многомодовое: 50/125 мкм, 850 нм (830–950 нм) | Сеть: 2 × MPO16 APC Мониторинг: 2 × MPO16 APC | 400G SR8 | 1–12 | Standard MM MPO16 APC Type B cable (no Y cable required on Monitor ports) |
FTII-SM-MTP-70-PSM4 | 70/30: 2,6/6,6 дБ | Одномодовое: 8,5/125 мкм, 1310/1550 нм ±40 нм | Сеть: 2 × MPO12 APC Мониторинг: 2 × MPO12 APC | 40G/100G/400G PSM4/PLR4/DR4 | 1–12 | Standard SM MPO12 APC Type B cable (no Y cable required on Monitor ports |
Общие технические характеристики
Параметр | Значение |
Рабочая температура | 0°C … +40°C |
Температура хранения | -10°C … +70°C |
Относительная влажность | 10% мин. — 95% макс., без конденсата |
Размеры LC Flex Tap II SM и MM (Ш×В×Г) | 1,6" × 7,8" × 0,7" (дюймы) / 4,1 × 19,8 × 1,78 см |
Размеры LC Regen Tap SM и MM (Ш×В×Г) | 1,6" × 7,8" × 1,3" (дюймы) / 4,1 × 19,8 × 3,3 см |
Размеры LC Bidi Tap SM и MM (Ш×В×Г) | 1,6" × 7,8" × 1,3" (дюймы) / 4,1 × 19,8 × 3,3 см |
Размеры MPO Flex Tap II SR4, PSM4 и SR8 (Ш×В×Г) | 1,6" × 7,8" × 1,3" (дюймы) / 4,1 × 19,8 × 3,3 см |
Размеры стандартного стоечного шасси (Ш×В×Г) | 1,7" × 8,4" × 19" (дюймы) / 4,3 × 21,3 × 48,3 см |
Размеры мини-шасси (Ш×В×Г) | 1,7" × 8,4" × 5,7" (дюймы) / 4,3 × 21,3 × 14,5 см |
Сертификация | Полное соответствие RoHS; сертификаты безопасности: UKCA, CE |
Артикулы и описания
Артикул | Краткое описание | Подробное описание |
FTII-SM-LC-50 | Flex Tap II, SM 1–400G LC, деление 50/50 (955-9903) | Многоскоростной 1–400G, LR/ER, 8,5 мкм, LC UPC, деление 50/50, рабочие длины волн 1260–1340 нм и 1530–1565 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0014-001 отдельно). |
FTII-SM-LC-60 | Flex Tap II, SM 1–400G LC, деление 60/40 (955-9912) | Многоскоростной 1–400G, LR/ER, 8,5 мкм, LC, деление 60/40, рабочие длины волн 1260–1340 нм и 1530–1565 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0014-001 отдельно). |
FTII-SM-LC-70 | Flex Tap II, SM 1–400G LC, деление 70/30 (955-9904) | Многоскоростной 1–400G, LR/ER, 8,5 мкм, LC UPC, деление 70/30, рабочие длины волн 1260–1340 нм и 1530–1565 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0014-001 отдельно). |
FTII-SM-LC-80 | Flex Tap II, SM 1–400G LC, деление 80/20 (955-9913) | Многоскоростной 1–400G, LR/ER, 8,5 мкм, LC, деление 80/20, рабочие длины волн 1260–1340 нм и 1530–1565 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0014-001 отдельно). |
FTII-SM-LC-90 | Flex Tap II, SM 1–400G LC, деление 90/10 (955-9914) | Многоскоростной 1–400G, LR/ER, 8,5 мкм, LC, деление 90/10, рабочие длины волн 1260–1340 нм и 1530–1565 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0014-001 отдельно). |
FTII-MM-LC-50 | Flex Tap II, MM 1–100G LC, деление 50/50 (955-9905) | Многоскоростной 1–100G, SR, 50 мкм OM5, LC UPC, деление 50/50, рабочая длина волны 830–950 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0012-001 отдельно). |
FTII-MM-LC-60 | Flex Tap II, MM 1–100G LC, деление 60/40 (955-9918) | Многоскоростной 1–100G, SR, 50 мкм OM5, LC UPC, деление 60/40, рабочая длина волны 830–950 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0012-001 отдельно). |
FTII-MM-LC-70 | Flex Tap II, MM 1–100G LC, деление 70/30 (955-9906) | Многоскоростной 1–100G, SR, 50 мкм OM5, LC UPC, деление 70/30, рабочая длина волны 830–950 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0012-001 отдельно). |
FTII-MM-LC-80 | Flex Tap II, MM 1–100G LC, деление 80/20 (955-9919) | Многоскоростной 1–100G, SR, 50 мкм OM5, LC, деление 80/20, рабочая длина волны 830–950 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель не входит в комплект (заказывать 705-0012-001 отдельно). |
FTII-MM-LC-50-1G | Flex Tap II, MM 1G LC, деление 50/50 (955-9927) | Односкоростной 1G, SR, 50 мкм, LC UPC, деление 50/50, рабочая длина волны 850 нм. Y-кабель не входит в комплект (заказывать 705-0012-001 отдельно). |
FTII-MM-LC-60-1G | Flex Tap II, MM 1G LC, деление 60/40 (955-9928) | Односкоростной 1G, SR, 50 мкм, LC UPC, деление 60/40, рабочая длина волны 850 нм. Y-кабель не входит в комплект (заказывать 705-0012-001 отдельно). |
FTII-MM-LC-70-1G | Flex Tap II, MM 1G LC, деление 70/30 (955-9929) | Односкоростной 1G, SR, 50 мкм, LC UPC, деление 70/30, рабочая длина волны 850 нм. Y-кабель не входит в комплект (заказывать 705-0012-001 отдельно). |
FTII-SM-LC-33-RGN | Flex Tap II, SM 1–400G LC, деление 33/33/33 (955-9948) | Многоскоростной 1–400G, LR/ER, 8,5 мкм, LC UPC, деление 33,33/33,33/33,33, рабочие длины волн 1260–1340 нм и 1530–1565 нм. Необходимы два Y-кабеля (по одному на каждый порт мониторинга). Заказывать 705-0014-001 отдельно. |
FTII-MM-LC-33-RGN | Flex Tap II, MM 1–100G LC, деление 33/33/33 (955-9949) | Многоскоростной 1–100G, SR, 50 мкм OM5, LC UPC, деление 33,33/33,33/33,33, рабочая длина волны 830–950 нм. Необходимы два Y-кабеля. Заказывать 705-0012-001 отдельно. |
FTII-SM-LC-70-BD | Flex Tap II, SM BiDi LC, деление 70/30 (955-9947) | 1G/10G/25G BiDi, симплекс, 8,5 мкм, LC UPC, деление 70/30, рабочие длины волн 1270/1310 нм, 1310/1550 нм, 1310/1490 нм. Тапирует два симплексных bidi-канала. |
FTII-MM-LC-50-BD | Flex Tap II, MM 40G/100G BiDi LC, деление 50/50 (955-9911) | 40/100G BiDi, 50 мкм, LC UPC, деление 50/50, рабочая длина волны 832–918 нм. Использовать стойки RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. |
FTII-SM-LC-50- SEC | Keysight Flex Tap II Secure Plus, SM 1–400G, LC, коэффициент разделения 50/50 (955-9917) | Оптоволоконный ответвитель Keysight Flex Tap II Secure Plus. Содержит оптический диод для критически важных приложений. Мультискоростной, 1–400 Гбит/с, LR/ER, одномодовое волокно 8,5 мкм, LC UPC, коэффициент разделения 50/50, номинальные диапазоны длин волн 1260–1340 нм и 1530–1565 нм. Используйте стоечные крепления RK-FLEX-24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0014-001 отдельно. |
FTII-MM-LC-70- MR4 | Keysight Flex Tap II, MM 40G, LC, коэффициент разделения 70/30 (955-9920) | Оптоволоконный ответвитель Keysight Flex Tap II, 40G, SR, многомодовое волокно 50 мкм, SR WDM 1260–1360 нм, LC, коэффициент разделения 70/30. Поддерживает DR4 и QSFP+ 40G-LX4. Используйте стоечные крепления RK-FLEX24, RK-FLEX-ID-24 или RK-FLEX-8. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0012-001 отдельно. |
FTII-MM-MTP50-SR4 | Flex Tap II, MM 40/100G MTP, деление 50/50 (955-9909) | 40G/100G SR4, 50 мкм, деление 50/50, рабочая длина волны 810–890 нм. Y-кабель не требуется. Использовать стандартные кабели MPO12 UPC — MPO12 UPC Type B на портах мониторинга (не включены). |
FTII-MM-MTP70-SR4 | Flex Tap II, MM 40/100G MTP, деление 70/30 (955-9910) | 40G/100G SR4, 50 мкм, деление 70/30, рабочая длина волны 810–890 нм. Y-кабель не требуется. Использовать стандартные кабели MPO12 UPC — MPO12 UPC Type B на портах мониторинга. |
FTII-MM-MTP50-SR8 | Flex Tap II, MM 400G MTP, деление 50/50 (955-9931) | 400G SR8, 50 мкм, деление 50/50, рабочая длина волны 810–890 нм. Y-кабель не требуется. Использовать стандартные кабели MPO16 APC — MPO16 APC Type B на портах мониторинга. |
FTII-MM-MTP70-SR8 | Flex Tap II, MM 400G MTP, деление 70/30 (955-9932) | 400G SR8, 50 мкм, деление 70/30, рабочая длина волны 810–890 нм. Y-кабель не требуется. Использовать стандартные кабели MPO16 APC — MPO16 APC Type B на портах мониторинга. |
FTII-SM-MTP70-PSM4 | Flex Tap II, SM 40/100/400G MTP, деление 70/30 (955-9933) | 40/100/400G PSM4, 8,5 мкм, MTP/APC, деление 70/30, рабочие длины волн 1270–1350 нм и 1550 нм. Y-кабель не требуется. Использовать стандартные кабели MPO12 APC — MPO12 APC Type B на портах мониторинга. |
FTII-MM-LC-50-T | Keysight Flex Tap II, соответствующий требованиям TAA, MM 1–100G, LC, коэффициент разделения 50/50 (955-9941) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–100 Гбит/с, SR, многомодовое волокно OM5 50 мкм, LC UPC, коэффициент разделения 50/50, номинальный диапазон длин волн 830–950 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0012-001 отдельно. |
FTII-MM-LC-60-T | Keysight Flex Tap II, соответствующий требованиям TAA, MM 1–100G, LC, коэффициент разделения 60/40 (955-9942) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–100 Гбит/с, SR, многомодовое волокно OM5 50 мкм, LC UPC, коэффициент разделения 60/40, номинальный диапазон длин волн 830–950 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0012-001 отдельно. |
FTII-MM-LC-70-T | Keysight Flex Tap II, соответствующий требованиям TAA, MM 1–100G, LC, коэффициент разделения 70/30 (955-9943) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–100 Гбит/с, SR, многомодовое волокно OM5 50 мкм, LC UPC, коэффициент разделения 70/30, номинальный диапазон длин волн 830–950 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0012-001 отдельно. |
FTII-MM-LC-80-T | Keysight Flex Tap II, соответствующий требованиям TAA, MM 1–100G, LC, коэффициент разделения 80/20 (955-9944) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–100 Гбит/с, SR, многомодовое волокно OM5 50 мкм, LC UPC, коэффициент разделения 80/20, номинальный диапазон длин волн 830–950 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0012-001 отдельно. |
FTII-SM-LC-50-T | Keysight Flex Tap II, соответствующий требованиям TAA, SM 1–400G, LC, коэффициент разделения 50/50 (955-9936) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–400 Гбит/с, LR/ER, одномодовое волокно 8,5 мкм, LC UPC, коэффициент разделения 50/50, номинальные диапазоны длин волн 1260–1340 нм и 1530–1565 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0014-001 отдельно. |
FTII-SM-LC-60-T | Keysight Flex Tap II, соответствующий требованиям TAA, SM 1–400G, LC, коэффициент разделения 60/40 (955-9937) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–400 Гбит/с, LR/ER, одномодовое волокно 8,5 мкм, LC UPC, коэффициент разделения 60/40, номинальные диапазоны длин волн 1260–1340 нм и 1530–1565 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0014-001 отдельно. |
FTII-SM-LC-70-T | Keysight Flex Tap II, соответствующий требованиям TAA, SM 1–400G, LC, коэффициент разделения 70/30 (955-9938) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–400 Гбит/с, LR/ER, одномодовое волокно 8,5 мкм, LC UPC, коэффициент разделения 70/30, номинальные диапазоны длин волн 1260–1340 нм и 1530–1565 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0014-001 отдельно. |
FTII-SM-LC-80-T | Keysight Flex Tap II, соответствующий требованиям TAA, SM 1–400G, LC, коэффициент разделения 80/20 (955-9939) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–400 Гбит/с, LR/ER, одномодовое волокно 8,5 мкм, LC UPC, коэффициент разделения 80/20, номинальные диапазоны длин волн 1260–1340 нм и 1530–1565 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0014-001 отдельно. |
FTII-SM-LC-90-T | Keysight Flex Tap II, соответствующий требованиям TAA, SM 1–400G, LC, коэффициент разделения 90/10 (955-9940) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. Мультискоростной, 1–400 Гбит/с, LR/ER, одномодовое волокно 8,5 мкм, LC UPC, коэффициент разделения 90/10, номинальные диапазоны длин волн 1260–1340 нм и 1530–1565 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0014-001 отдельно. |
FTII-SM-LC-50-SEC-T | Keysight Flex Tap II Secure Plus, соответствующий требованиям TAA, SM 1–400G, LC, коэффициент разделения 50/50 (955-9930) | Оптоволоконный ответвитель Keysight Flex Tap II Secure Plus, соответствующий требованиям TAA. Содержит оптический диод для критически важных приложений. Мультискоростной, 1–400 Гбит/с, LR/ER, одномодовое волокно 8,5 мкм, LC UPC, коэффициент разделения 50/50, номинальные диапазоны длин волн 1260–1340 нм и 1530–1565 нм. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Y-кабель в комплект не входит. Если требуется Y-кабель, закажите 705-0014-001 отдельно. |
FTII-MM-MTP-50-SR4-T | Keysight Flex Tap II, соответствующий требованиям TAA, MM 40/100G, MTP, коэффициент разделения 50/50 (955-9945) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. 40G/100G SR4, многомодовое волокно 50 мкм, коэффициент разделения 50/50, номинальный диапазон длин волн 810–890 нм. Y-кабель для мониторных портов не требуется; используйте на мониторных портах два стандартных кабеля типа B MPO12–MPO12 UPC. Кабели в комплект не входят. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Стоечные крепления приобретаются отдельно. |
FTII-MM-MTP-70-SR4-T | Keysight Flex Tap II, соответствующий требованиям TAA, MM 40/100G, MTP, коэффициент разделения 70/30 (955-9946) | Оптоволоконный ответвитель Keysight Flex Tap II, соответствующий требованиям TAA. 40G/100G SR4, многомодовое волокно 50 мкм, коэффициент разделения 70/30, номинальный диапазон длин волн 810–890 нм. Y-кабель для мониторных портов не требуется; используйте на мониторных портах два стандартных кабеля типа B MPO12–MPO12 UPC. Кабели в комплект не входят. Используйте стоечные крепления RK-FLEX-24-T, RK-FLEX-ID-24-T или RK-FLEX-8-T. Стоечные крепления приобретаются отдельно. |
RK-FLEX-24 | Сборка Keysight, стойка для 24 Flex Tap (955-8001) | Сборка Keysight, стойка Flex Tap. Включает один RK-FLEX-SPACER. Вмещает до 24 устройств Flex Tap одинарной ширины в 19-дюймовой стойке высотой 1RU. |
RK-FLEX-8 | Сборка Keysight, мини-шасси Flex Tap, до 8 ответвителей (955-8009) | Сборка Keysight, мини-шасси Flex Tap, до 8 ответвителей. Подходит для установки в стойку или использования на столе. Включает один распорный модуль Flex Tap RK-FLEX-SPACER. |
RK-FLEX-ID-24 | Стоечное шасси Keysight для Flex Tap, 24 слота, с идентификационными метками слотов RK-FLEX-ID-24 (955-8186) | Стоечное шасси Keysight для Flex Tap, 24 слота, с идентификационными метками слотов RK-FLEX-ID-24. Вмещает до 24 устройств Flex Tap одинарной ширины в 19-дюймовой стойке высотой 1RU. |
RK-FLEX-24-T | Keysight, соответствующая требованиям TAA 19-дюймовая стойка Flex Tap, вмещающая до 24 устройств Flex Tap одинарной ширины (955-8307) | Соответствующая требованиям TAA 19-дюймовая стойка Keysight Flex Tap, вмещающая до 24 устройств Flex Tap одинарной ширины. Включает один распорный модуль Flex Tap RK-FLEX-SPACER. |
RK-FLEX-8-T | Keysight, соответствующая требованиям TAA мини-стойка Flex Tap, вмещающая до 8 устройств Flex Tap одинарной ширины (955-8308) | Соответствующая требованиям TAA мини-стойка Keysight Flex Tap, вмещающая до 8 устройств Flex Tap одинарной ширины. Подходит для установки в стойку или использования на столе. Включает один распорный модуль Flex Tap RK-FLEX-SPACER. |
RK-FLEX-ID-24-T | Keysight, соответствующая требованиям TAA 19-дюймовая стойка Flex Tap с идентификационными метками слотов, вмещающая до 24 устройств Flex Tap одинарной ширины (955-8309) | Соответствующая требованиям TAA 19-дюймовая стойка Keysight Flex Tap с идентификационными метками слотов, вмещающая до 24 устройств Flex Tap одинарной ширины. Включает один распорный модуль Flex Tap RK-FLEX-SPACER. |
BD8-FTII-MM-LC-50 | Keysight, комплект из 8 устройств Flex Tap II FTII-MM-LC-50 и одного стоечного крепления (991-0313) | Комплект Keysight из 8 устройств Flex Tap II FTII-MM-LC-50 и одного стоечного крепления. Включает один RK-FLEX-24 и восемь Flex Tap FTII-MM-LC-50. Распорные модули не входят. Подходит для многомодовых развертываний 1–100G с коэффициентом разделения 50/50 и волокном 50 мкм. |
BD8-FTII-MM-LC-70 | Keysight, комплект из 8 устройств Flex Tap II FTII-MM-LC-70 и одного стоечного крепления (991-0314) | Комплект Keysight из 8 устройств Flex Tap II FTII-MM-LC-70 и одного стоечного крепления. Включает один RK-FLEX-24 и восемь Flex Tap FTII-MM-LC-70. Распорные модули не входят. Подходит для многомодовых развертываний 1–100G с коэффициентом разделения 70/30 и волокном 50 мкм. |
BD8-FTII-SM-LC-50 | Keysight, комплект из 8 устройств Flex Tap II FTII-SM-LC-50 и одного стоечного крепления (991-0307) | Комплект Keysight из 8 устройств Flex Tap II FTII-SM-LC-50 и одного стоечного крепления. Включает один RK-FLEX-24 и восемь Flex Tap FTII-SM-LC-50. Распорные модули не входят. Подходит для одномодовых развертываний 1–400G с коэффициентом разделения 50/50 и волокном 8,5 мкм. |
BD8-FTII-SM-LC-70 | Keysight, комплект из 8 устройств Flex Tap II FTII-SM-LC-70 и одного стоечного крепления (991-0310) | Комплект Keysight из 8 устройств Flex Tap II FTII-SM-LC-70 и одного стоечного крепления. Включает один RK-FLEX-24 и восемь Flex Tap FTII-SM-LC-70. Распорные модули не входят. Подходит для одномодовых развертываний 1–400G с коэффициентом разделения 70/30 и волокном 8,5 мкм. |
BD16-FTII-MM-LC-50 | Keysight, комплект из 16 устройств Flex Tap II FTII-MM-LC-50 и одного стоечного крепления (991-0315) | Комплект Keysight из 16 устройств Flex Tap II FTII-MM-LC-50 и одного стоечного крепления. Включает один RK-FLEX-24 и шестнадцать Flex Tap FTII-MM-LC-50. Распорные модули не входят. Подходит для многомодовых развертываний 1–100G с коэффициентом разделения 50/50 и волокном 50 мкм. |
BD16-FTII-MM-LC-70 | Keysight, комплект из 16 устройств Flex Tap II FTII-MM-LC-70 и одного стоечного крепления (991-0316) | Комплект Keysight из 16 устройств Flex Tap II FTII-MM-LC-70 и одного стоечного крепления. Включает один RK-FLEX-24 и шестнадцать Flex Tap FTII-MM-LC-70. Распорные модули не входят. Подходит для многомодовых развертываний 1–100G с коэффициентом разделения 70/30 и волокном 50 мкм. |
BD16-FTII-SM-LC-50 | Keysight, комплект из 16 устройств Flex Tap II FTII-SM-LC-50 и одного стоечного крепления (991-0305) | Комплект Keysight из 16 устройств Flex Tap II FTII-SM-LC-50 и одного стоечного крепления. Включает один RK-FLEX-24 и шестнадцать Flex Tap FTII-SM-LC-50. Распорные модули не входят. Подходит для одномодовых развертываний 1–400G с коэффициентом разделения 50/50 и волокном 8,5 мкм. |
BD16-FTII-SM-LC-70 | Keysight, комплект из 16 устройств Flex Tap II FTII-SM-LC-70 и одного стоечного крепления (991-0311) | Комплект Keysight из 16 устройств Flex Tap II FTII-SM-LC-70 и одного стоечного крепления. Включает один RK-FLEX-24 и шестнадцать Flex Tap FTII-SM-LC-70. Распорные модули не входят. Подходит для одномодовых развертываний 1–400G с коэффициентом разделения 70/30 и волокном 8,5 мкм. |
BD24-FTII-MM-LC-50 | Keysight, комплект из 24 устройств Flex Tap II FTII-MM-LC-50 и одного стоечного крепления (991-0317) | Комплект Keysight из 24 устройств Flex Tap II FTII-MM-LC-50 и одного стоечного крепления. Включает один RK-FLEX-24 и двадцать четыре Flex Tap FTII-MM-LC-50. Распорные модули не входят. Подходит для многомодовых развертываний 1–100G с коэффициентом разделения 50/50 и волокном 50 мкм. |
BD24-FTII-MM-LC-70 | Keysight, комплект из 24 устройств Flex Tap II FTII-MM-LC-70 и одного стоечного крепления (991-0318) | Комплект Keysight из 24 устройств Flex Tap II FTII-MM-LC-70 и одного стоечного крепления. Включает один RK-FLEX-24 и двадцать четыре Flex Tap FTII-MM-LC-70. Распорные модули не входят. Подходит для многомодовых развертываний 1–100G с коэффициентом разделения 70/30 и волокном 50 мкм. |
BD24-FTII-SM-LC-50 | Keysight, комплект из 24 устройств Flex Tap II FTII-SM-LC-50 и одного стоечного крепления (991-0306) | Комплект Keysight из 24 устройств Flex Tap II FTII-SM-LC-50 и одного стоечного крепления. Включает один RK-FLEX-24 и двадцать четыре Flex Tap FTII-SM-LC-50. Распорные модули не входят. Подходит для одномодовых развертываний 1–400G с коэффициентом разделения 50/50 и волокном 8,5 мкм. |
BD24-FTII-SM-LC-70 | Keysight, комплект из 24 устройств Flex Tap II FTII-SM-LC-70 и одного стоечного крепления (991-0312) | Комплект Keysight из 24 устройств Flex Tap II FTII-SM-LC-70 и одного стоечного крепления. Включает один RK-FLEX-24 и двадцать четыре Flex Tap FTII-SM-LC-70. Распорные модули не входят. Подходит для одномодовых развертываний 1–400G с коэффициентом разделения 70/30 и волокном 8,5 мкм. |
