SYN-20G AXIe-0 Информтест ВЧ генератор сигналов

Частотный диапазон: от 162,5 МГц до 20,8 ГГц. Фазовые шумы: -135 дБн/Гц отстройка 1 МГц от несущей 1 ГГц. 10 выходов высокостабильных и высокоточных частот от блока рубидиевого генератора. 1 ВЧ выход. Высокочастотный генератор сигналов в формате AXIe-0 Информтест.

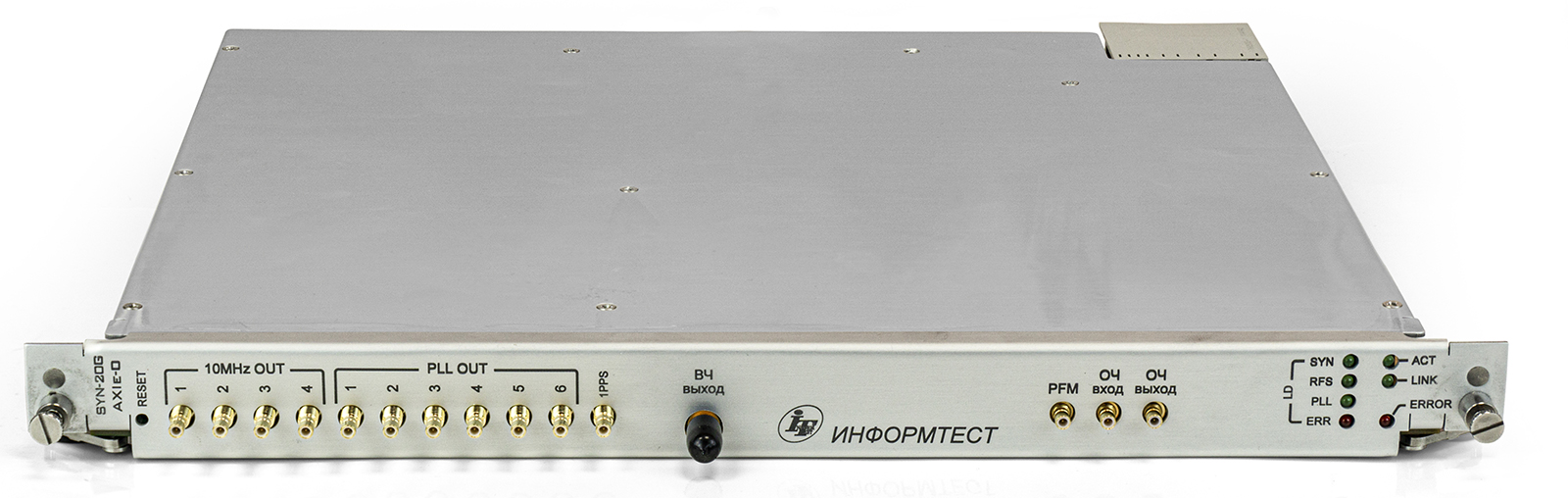

Высокочастотный генератор сигналов SYN-20G AXIe-0 Информтест предназначен для формирования высокостабильных и высокоточных частот от блока рубидиевого генератора, установленного в модуле, и формирования синусоидального радиочастотного сигнала. Модуль предназначен для работы в измерительных системах, создаваемых на основе магистрали AXIe-0. SYN-20G AXIe-0 выполнен в виде однослотового AXIe-0 модуля, с управлением через Ethernet 100BASE-T.

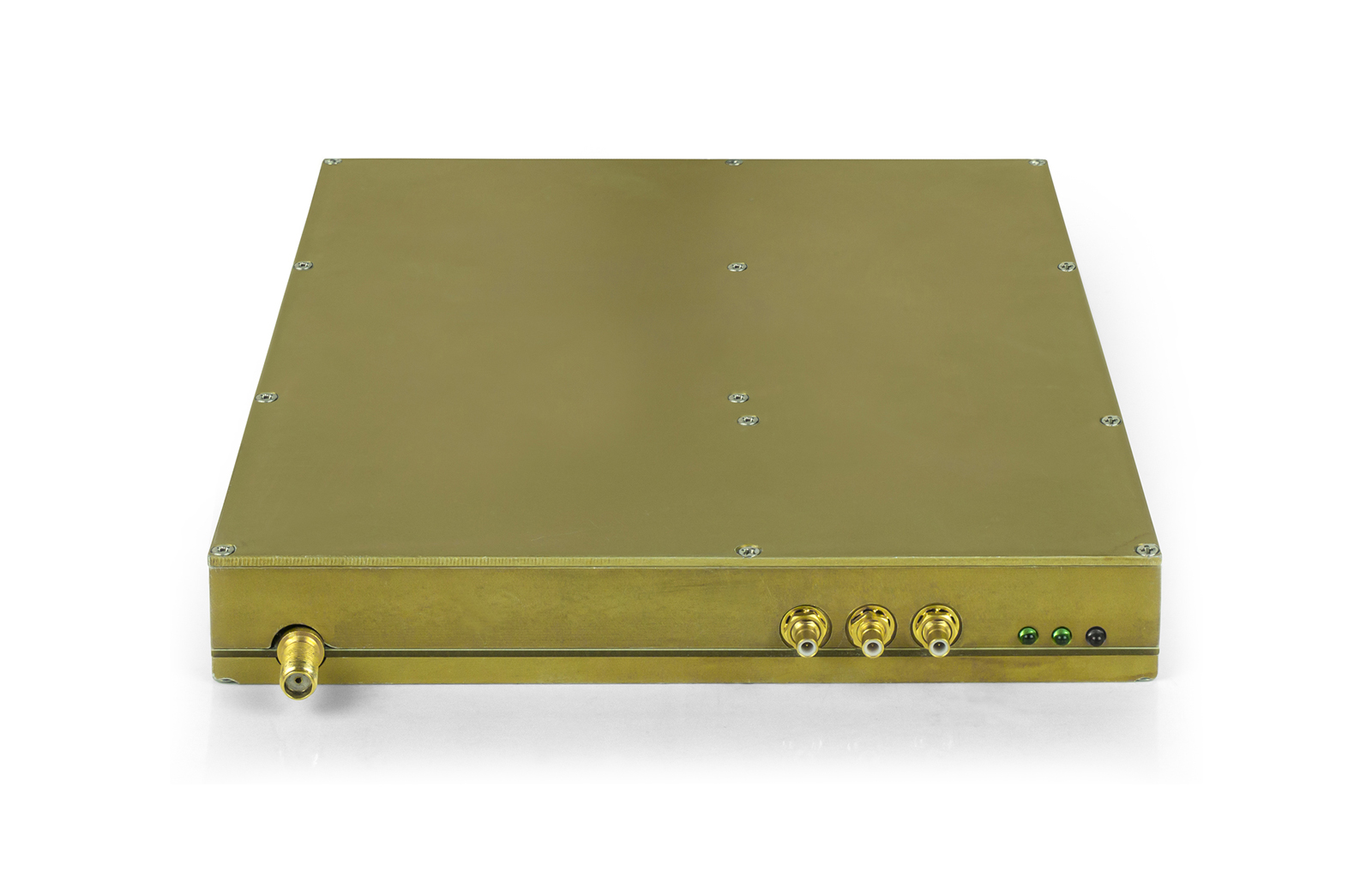

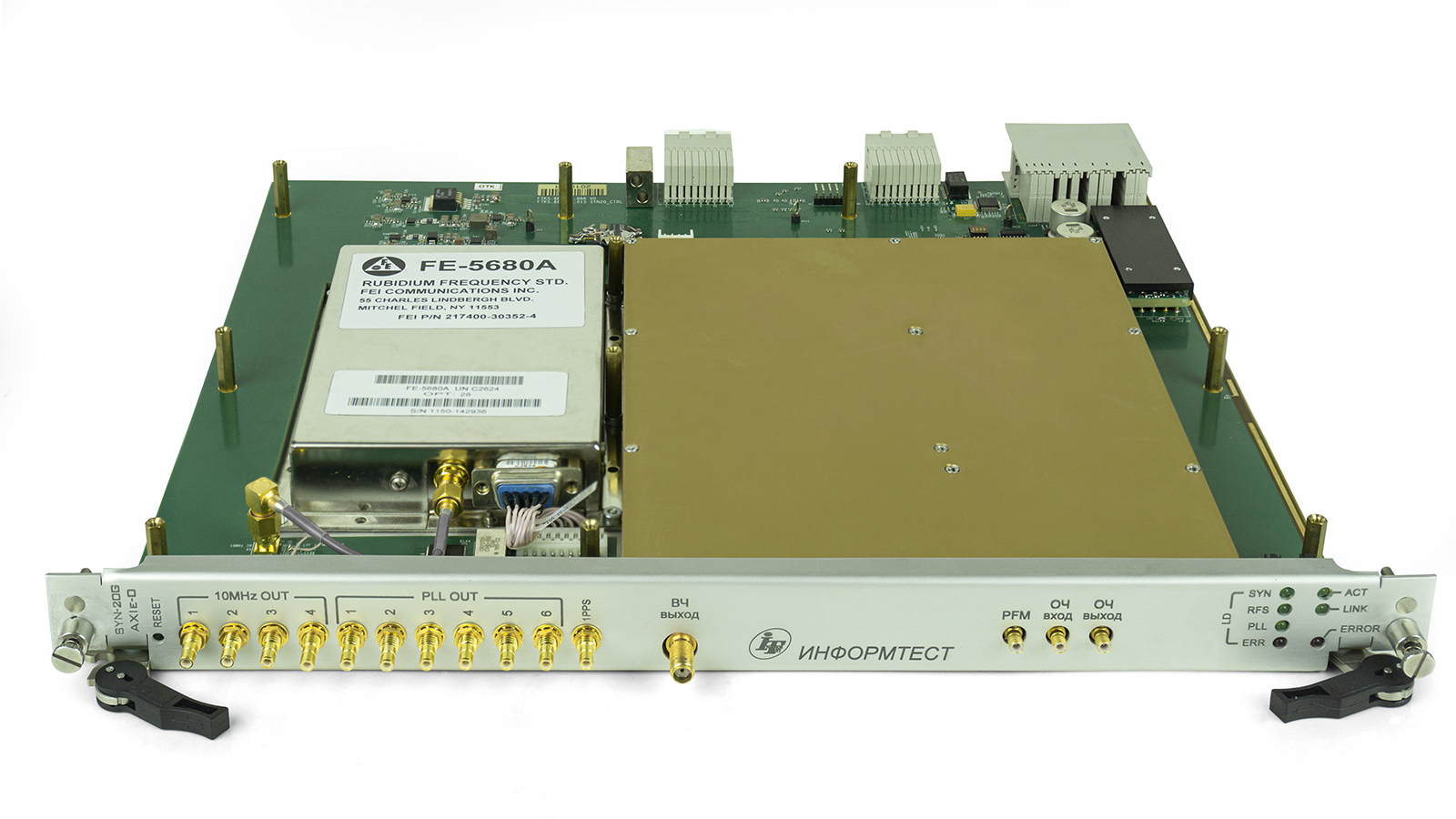

SYN-20G AXIe-0 включает в себя высокочастотный генератор (устройство SYN20G) и рубидиевый опорный генератор, на основе сигнала которого формируются выходные синусоидальные сигналы с помощью PLL.

Технические характеристики модуля SYN-20G AXIe-0 Информтест:

4 выхода 10 МГц
Тип сигнала: синусоидальный	Выходное волновое сопротивление: 50 Ом
Максимальная выходная мощность: не менее +7 дБм	Тип соединителя: розетка SMB
Относительный уровень гармоник выходного синусоидального сигнала 10 МГц: не более −30 дБн	Спектральная плотность мощности фазового шума выходного синусоидального сигнала 10 МГц, не более: −100 дБн при отстройке 10 Гц −125 дБн при отстройке 100 Гц −135 дБн при отстройке 1000 Гц
Относительный уровень паразитных составляющих выходного синусоидального сигнала 10 МГц: не более −60 дБн	Долговременная нестабильность частоты выходного синусоидального сигнала 10 МГц, не более: за сутки: ± 2×10-11 за год: ± 2×10-9
Кратковременная нестабильность (девиация Аллана) частоты выходного синусоидального сигнала 10 МГц, не более: ± 1,4×10-11 за 1с ± 5×10-12 за 10с ± 2×10-12 за 100 с	Подстройка точного значения частоты рубидиевого генератора: в пределах ± 1×10-7 (± 1 Гц)
1 выход 1 PPS (опционально)
6 выходов PLL
Тип сигнала: LVTTL	Тип соединителя: розетка SMB
Формирование частоты от 10 до 200 МГц посредством делителей PLL
Характеристики SYN20G
1 ВЧ выход	Частотный диапазон: от 162,5 до 20800 МГц
Низкое время перестройки частоты: 2 мс	Разрешение по уровню устанавливаемой на выходе мощности: 0,5 дБ
Пределы допускаемой основной погрешности воспроизведения уровня мощности ± 1 дБ (до 200 МГц) ± 2 дБ (от 100 МГц до 15,5 ГГц)	Гармонические составляющие при выходной мощности 0 дБм не более: −35 дБн
Негармонические составляющие: не более −55 дБн	Спектральная плотность мощности фазового шума на частоте 1 ГГц: не более −105 дБн/Гц при отстройке 100 Гц не более −115 дБн/Гц при отстройке 1 кГц не более −120 дБн/Гц при отстройке 10 кГц не более −125 дБн/Гц при отстройке 100 кГц не более −135 дБн/Гц при отстройке 1 МГц
Нестабильность частоты внутреннего опорного генератора: ± 5×10-9
Наличие входа для внешнего источника опорной частоты
Наличие выхода опорной частоты для синхронизации внешних устройств
