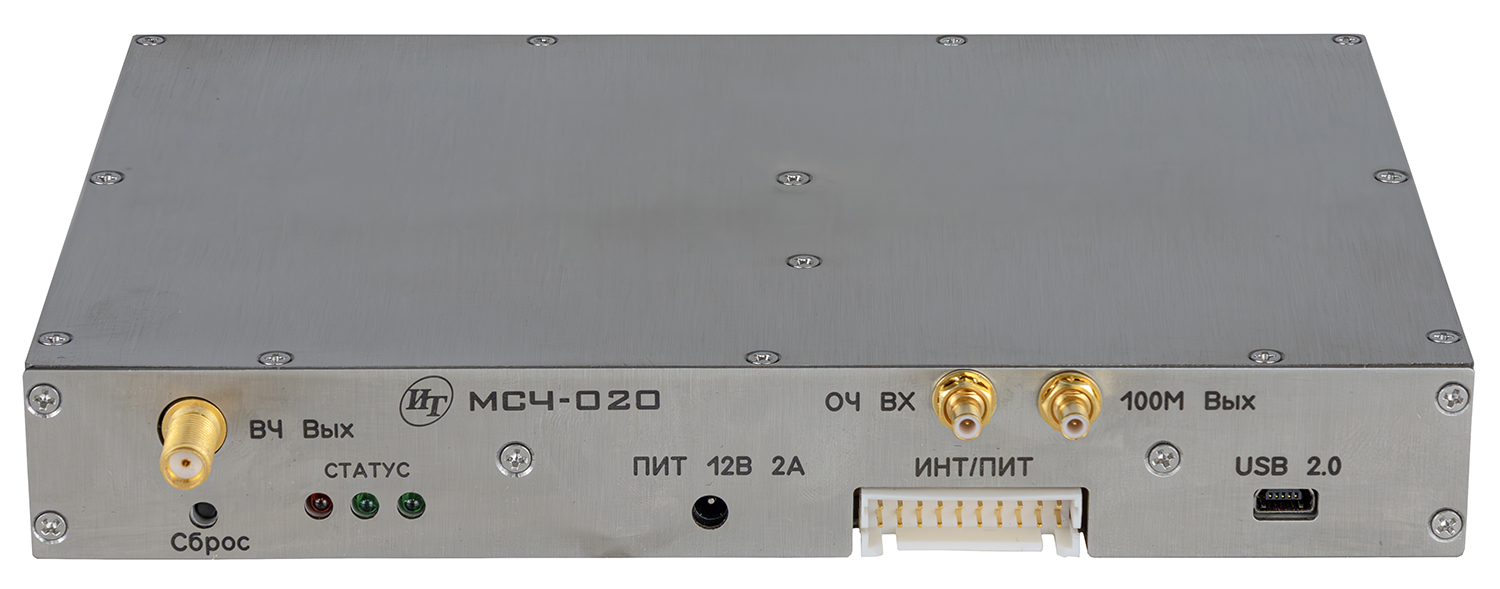

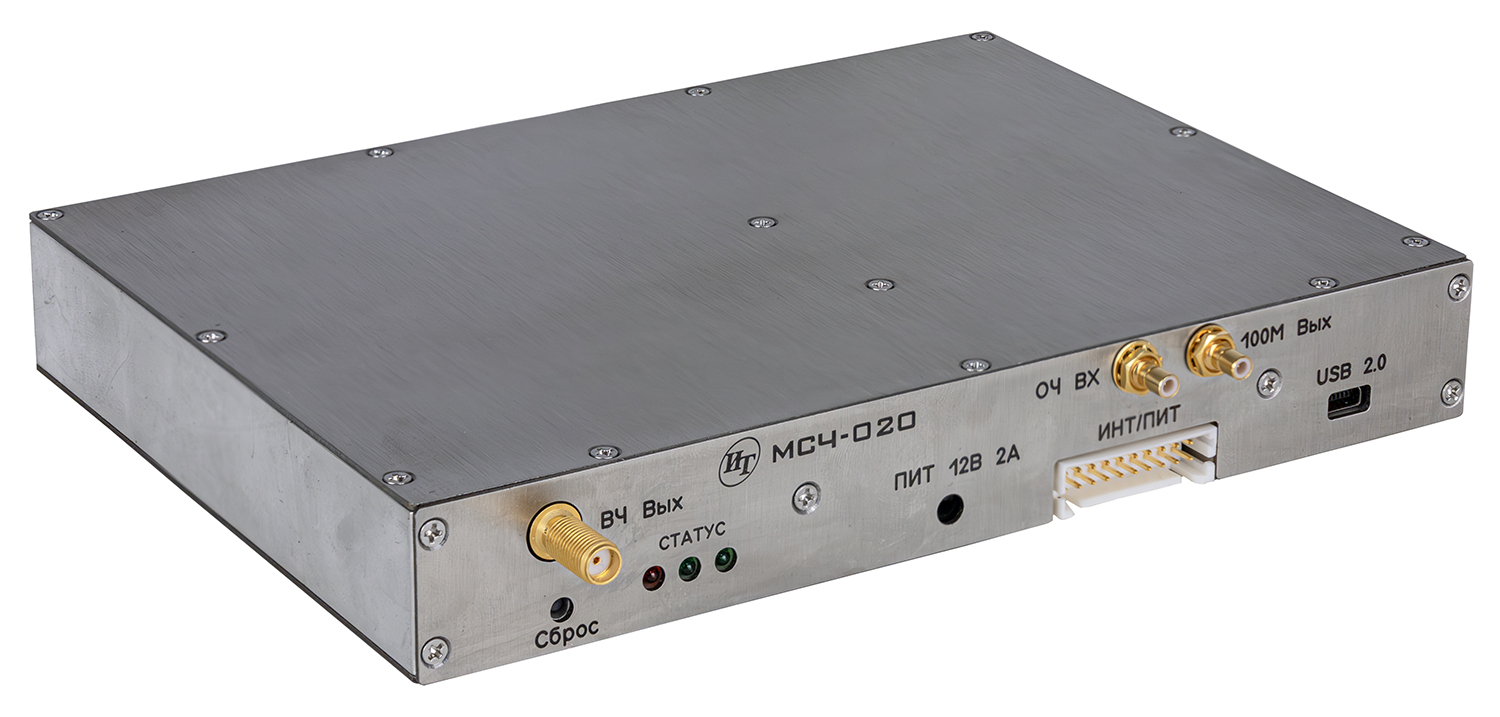

МСЧ-020 Информтест ВЧ генератор сигналов
Диапазон частот: от 9 кГц до 20 ГГц. Уровень фазовых шумов: −135 дБн/Гц при отстройке 1 МГц от несущей 1 ГГц. Время перестройки частоты: 2 мс. Стабильность частоты выходного сигнала: ±2×10-7. Векторный генератор сигналов Информтест.
Модульный генератор сигналов МСЧ-020 Информтест предназначен для генерации синусоидального радиочастотного сигнала. Принцип действия синтезатора основан на комбинации прямого цифрового синтеза и системы ФАПЧ с переносом частоты сигнала обратной связи. Область применения модуля: радиотехнические измерения, исследовательские и испытательные работы в лабораторных и производственных условиях, тестирование средств связи и другой телекоммуникационной аппаратуры.
Технические характеристики синтезатора МСЧ-020 Информтест:
| Диапазон рабочих частот: от 9 кГц до 20 ГГц | Разрешение по уровню устанавливаемой на выходе мощности: 0,5 дБ |
| Нестабильность частоты внутреннего опорного генератора: ± 5×10-9 | Диапазон установки уровня аттенюатора выходной мощности: от −30 дБ до 0 дБ |
Спектральная плотность мощности фазового шума на частоте 1 ГГц:
|
Пределы допускаемой основной погрешности воспроизведения уровня мощности: ± 1 дБ |
| Гармонические составляющие при выходной мощности 0 дБм не более: −35 дБн | |
| Интерфейсы управления: SPI, USB | Негармонические составляющие не более: −55 дБн |
