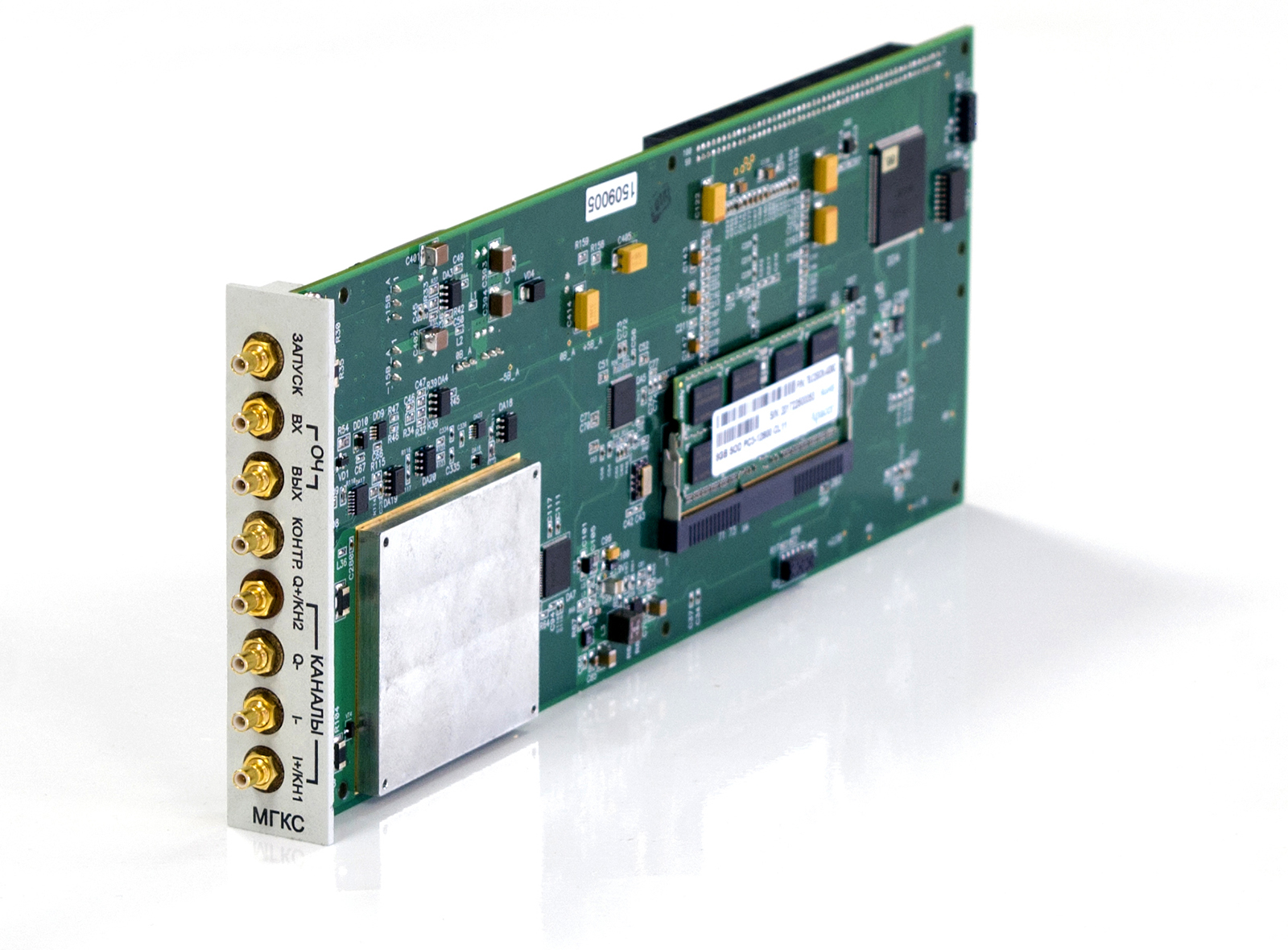

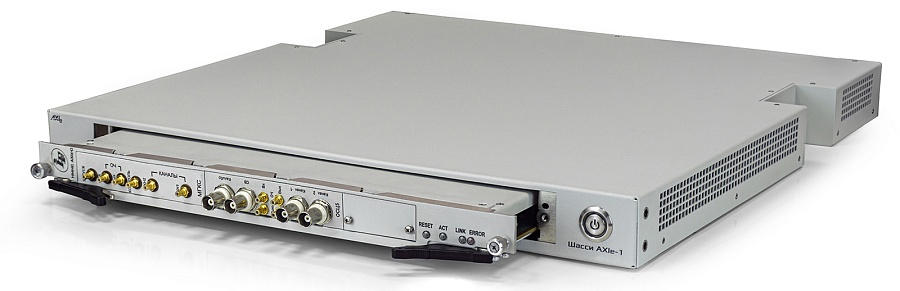

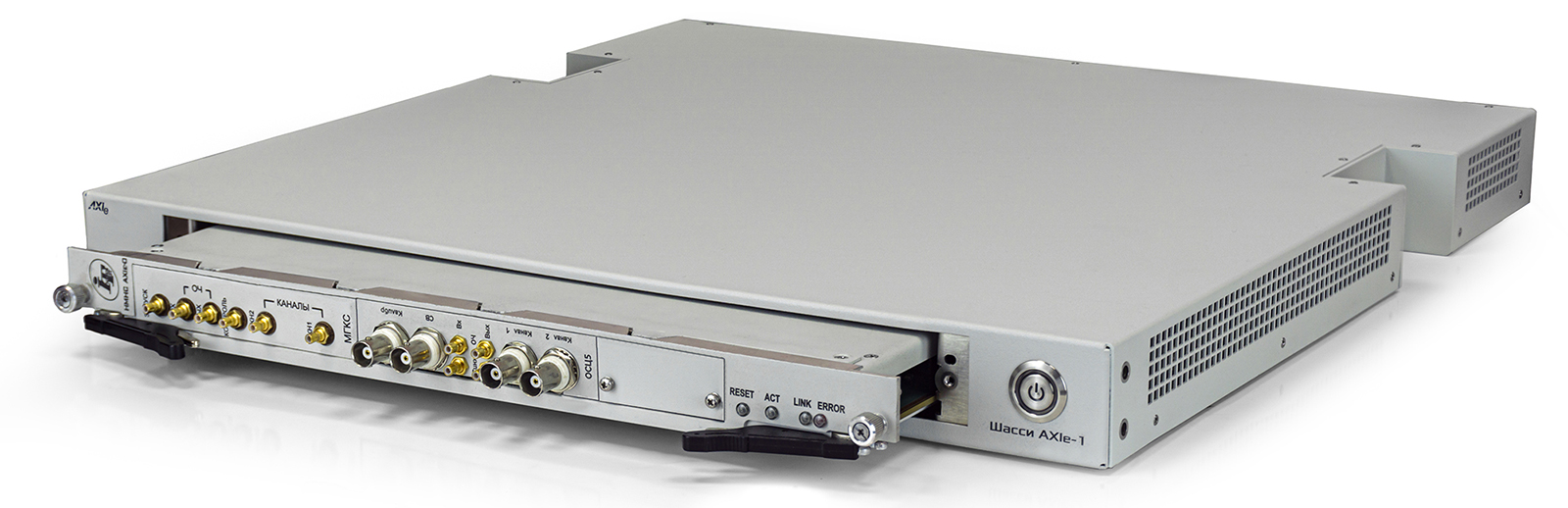

МГКС Информтест Векторный генератор сигналов

Максимальная частота: 250 МГц. Частота прямой дискретизации (ЦАП 16 бит) 1,2 Гигасемплов/сек. Генерация по 2-м синхронным каналам квадратурного сигнала до 250 МГц. ВЧ генератор сигналов Информтест.
Внесен в ГРСИ (Госреестр).

Векторный генератор сигналов МГКС Информтест предназначен для воспроизведения сигналов произвольной формы, а также синусоидальных сигналов с амплитудной, частотной, фазовой модуляцией или без модуляции. Генератор может быть использован для исследований, настройки и испытаний систем и приборов, используемых в радиоэлектронике, автоматике, вычислительной и измерительной технике, приборостроении.

Внесен в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) № 73260-18

Технические характеристики высокочастотного генератора сигналов МГКС Информтест:

Два синхронно работающих канала воспроизведения уровней напряжения с несимметричными выходами. Каждый канал воспроизводит уровни напряжения в двух диапазонах: от -1 до 1 В; от -10 до 10 В.	Предельные уровни напряжений, воспроизводимых на нормированной нагрузке, не меньше значений, рассчитанных по формуле ±((U_max х R_н)/(R_н+50)) где Uмах – максимальное значение амплитуды сигнала, равное: 1 В для диапазона от -1 до 1 В; 10 В для диапазона от -10 до 10 В; Rн – сопротивление нагрузки (входное сопротивление приемника сигнала).
Пределы приведенной к верхней границе диапазона погрешности воспроизведения напряжения сигнала не превышают значений: ± 0,1 % для диапазона от -1 до 1 В; ± 0,2 % для диапазона от -10 до 10 В.	Программная установка смещения выходного сигнала в диапазоне от -10 до 10 В. Предельные уровни напряжений смещения, воспроизводимых на нормированной нагрузке в диапазоне от -10 до 10 В, не меньше значений, рассчитанных по формуле
Электрические параметры аналогового несимметричного выхода: выходное сопротивление 50 ± 1 Ом; максимальный выходной ток не менее 10 мА в диапазоне от -1 до 1 В; максимальный выходной ток не менее 100 мА в диапазоне от -10 до 10 В	Неравномерность АЧХ при воспроизведении гармонического сигнала не более 1 дБ при воспроизведении значений частоты: до 150 МГц в диапазоне от -1 до 1 В; до 25 МГц в диапазоне от -10 до 10 В; и не более 3 дБ: до 250 МГц в диапазоне от -1 до 1 В; до 125 МГц в диапазоне от -10 до 10 В
Уровни гармонических и негармонических искажений при воспроизведении синусоидального сигнала с амплитудой 0 дБм (0,316 В): для частоты 0,1 МГц не более -65 дБн; для частоты 1 МГц не более -70 дБн; для частоты 10 МГц не более -65 дБн; для частоты 50 МГц не более -60 дБн; для частоты 100 МГц не более -55 дБн	Спектральная плотность мощности фазовых шумов не более - 100 дБн/Гц при величинах отстройки от 100 Гц до 1 МГц
Пределы допускаемой относительной погрешности воспроизведения значения частоты, при работе от внутреннего генератора, не превышают значения 2 Ч10-6	Модуляция квадратурных составляющих сигнала от встроенного синтезатора с частотой, задаваемой в диапазоне от 0 до 300 МГц
Регулировка разности уровня напряжений между каналами в пределах от - 0,1 до 0,1 В	Регулировка разности фаз сигналов между каналами в пределах от -3,5 до 3,5°
Воспроизведение методом цифрового синтеза гармонического сигнала в диапазоне от 0,1 Гц до 125 МГц в режиме ГФ
Синхронное воспроизведение по двум каналам сигналов произвольной формы, предварительно записанных в ОЗУ. Максимальный объем ОЗУ не менее 2147483648 выборок на каждый канал в режиме ГСПФ	Воспроизведение предварительно записанного в ОЗУ сигнала максимальной частотой не менее 300 МГц в режиме ГСПФ
Пакетная выдача аналогового сигнала. Количество пакетов задается от 1 до 8192 с шагом 1 в режиме ГСПФ	Установка режимов запуска в режиме ГСПФ: одно запускающее событие на всю последовательность; одно запускающее событие на каждый пакет последовательности
Запуск воспроизведения выходного сигнала от следующих запускающих событий: по команде программы; по команде от носителя мезонина; от внешнего запускающего сигнала, подаваемого на соединитель «ЗАПУСК» на лицевой панели мезонина	Параметры входа «Запуск» на лицевой панели: режим работы по постоянному току - открытый; входное сопротивление – 1 кОм; диапазон входного неразрушающего напряжения от - 1 до 6 В
Пуск воспроизведения сигнала при поступлении на вход «Запуск» запускающего сигнала с параметрами: тип сигнала – низковольтовый ТТЛ уровень; напряжение высокого уровня – от 2,4 до 5 В; напряжение низкого уровня – от 0 до 0,5 В; запускающее событие – фронт (перепад сигнала из лог. 0 в лог. 1) или «срез» (перепад сигнала из лог. 1 в лог. 0); минимальная длительность удержания сигнала после перепада 10 нс.	Программный выбор источников опорной частоты: внутренний генератор 10 МГц с относительной погрешностью и нестабильностью опорной частоты не более ± 0,5х10-6; входной соединитель «ОЧ ВХ», на который подается опорная частота 10 МГц от внешнего генератора
Параметры входа внешней опорной частоты: режим работы по постоянному току - «закрытый» (наличие разделительной емкости); входной импеданс на частоте 10 МГц – (50 ± 1) Ом; размах неразрушающего напряжения не более 6 В	Воспроизведение выходных сигналов при работе от внешнего источника опорной частоты с параметрами: тип сигнала: синусоида или прямоугольные импульсы; частота сигнала – 10 МГц; амплитуда сигнала – от 0,5 до 5 В
Выдача сигнала опорной частоты: тип сигнала – низковольтовый ТТЛ уровень; напряжен ие высокого уровня – не менее 3,0 В; напряжение низкого уровня – не более 0,5 В; частота сигнала – 10 МГц.
