Автоматическая паяльная станция Dinghua DH-A2E
Относится к профессиональному ремонтному оборудованию. К её отличительным характеристикам можно отнести: автоматизация монтажа, пайки и демонтажа электронных компонентов; подбора и выкладки микросхем на специализированной площадке; наличие эффективного ИК преднагревателя с безопасной для глаз длиной волн; ПЛК обеспечивающий высокоточный контроль всех температурных зон; высокоточной оптической системы позиционирования микрочипа.
Инфракрасная паяльная станция Dinghua DH-A2E подходит для использования в сервисных центрах, а также крупных ремонтных мастерских. Она обеспечит эффективность выполняемых работ, а также высокое качество пайки.
Конструкция станции неразборная, она предусматривает отсоединение только таких элементов как: сменные насадки для термовоздушных нагревателей, 14-дюймовый монитор, а также держатели платы.
В основание станции размещены: программируемый логический контроллер (ПЛК), блоки автоматики, компрессор вакуумного пинцета, блоки питания автоматикой, нижний нагреватель, а также инфракрасный (ИК) преднагревате
Относится к профессиональному ремонтному оборудованию. К её отличительным характеристикам можно отнести: автоматизация монтажа, пайки и демонтажа электронных компонентов; подбора и выкладки микросхем на специализированной площадке; наличие эффективного ИК преднагревателя с безопасной для глаз длиной волн; ПЛК обеспечивающий высокоточный контроль всех температурных зон; высокоточной оптической системы позиционирования микрочипа.
Инфракрасная паяльная станция Dinghua DH-A2E подходит для использования в сервисных центрах, а также крупных ремонтных мастерских. Она обеспечит эффективность выполняемых работ, а также высокое качество пайки.
Конструкция станции неразборная, она предусматривает отсоединение только таких элементов как: сменные насадки для термовоздушных нагревателей, 14-дюймовый монитор, а также держатели платы.
В основание станции размещены: программируемый логический контроллер (ПЛК), блоки автоматики, компрессор вакуумного пинцета, блоки питания автоматикой, нижний нагреватель, а также инфракрасный (ИК) преднагревате
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристики инфракрасной паяльной станции |
|
|
Электропитание |
220 В ± 10%, 50/60 Гц |
|
Мощность |
4900 Вт |
|
Размеры BGA чипов |
не более 80 х 80 мм минимальный размер 2 х 2 мм |
|
Размеры печатной платы |
не более 440 х 380 мм минимальный размер 22 х 22 мм |
|
Подсветка рабочей зоны |
одна светодиодная лампа (регулируется под любым углом) |
|
Дополнительные держатели для платы |
да |
|
Применение |
свинцовая и бессвинцовая пайка |
|
Праграммы пайки |
50000 групп |
|
Позиционирование |
V-образный паз, регулировка по оси X, универсальные крепления |
|
Точная настройка рабочего стола |
± 15 мм вперед-назад ± 15 мм вправо-влево |
|
Минимальное расстояние между компонентами |
0,15 мм |
|
Контроль температуры |
К-термопара, замкнутый контур |
|
Управление |
высокоточный модуль контроля температуры, сенсорный экран, контроллер PLC |
|
Точность температуры |
± 2°С |
|
Объектив |
разделение 2 цветов, увеличение, автофокус, микро-настройка |
|
Охлаждение |
вентилятор |
|
Точная оптическая система позиционирования |
лазерное указатель, видеокамера Panasonic CCD, вращение камеры на 90° |
|
Операционная система |
Windows |
|
Интерфейс для подключения к компьютеру |
USB 2.0 |
|
Режимы работы |
ручной и автоматический (автоматический монтаж и демонтаж BGA) |
|
Язык интерфейса |
китайский, английский |
|
Характеристики верхнего нагревателя |
|
|
Мощность |
1200 Вт |
|
Нагревательный элемент |
термовоздушный |
|
Характеристики нижнего нагревателя |
|
|
Мощность |
1200 Вт |
|
Нагревательный элемент |
термовоздушный |
|
Характеристики ИК подогревателя |
|
|
Мощность |
2400 Вт |
|
Нагревательный элемент |
инфракрасный |
|
Общие характеристики |
|
|
Дисплей |
7-дюймовый сенсорный HD дисплей |
|
Габариты |
850 х 700 х 600 мм |
|
Вес |
70 кг |
|
Комплект поставки |
инфракрасная паяльная станция Dinghua DH-A2E - 1 шт |
|
|
HD монитор – 1 шт |

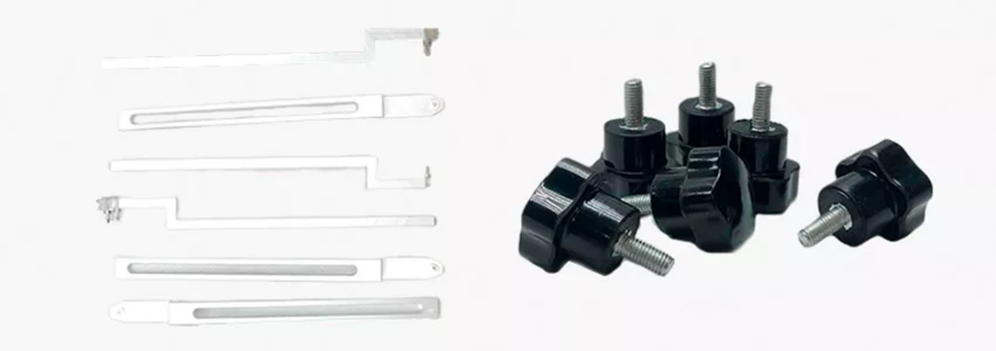

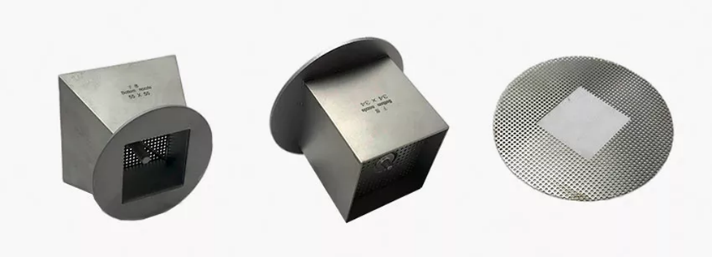

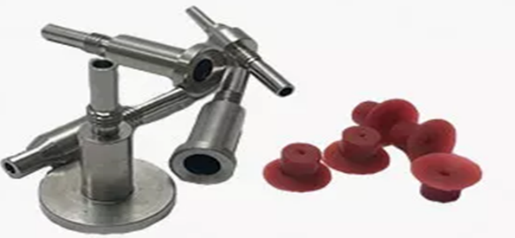

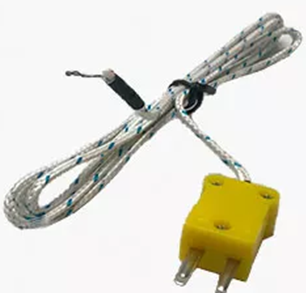

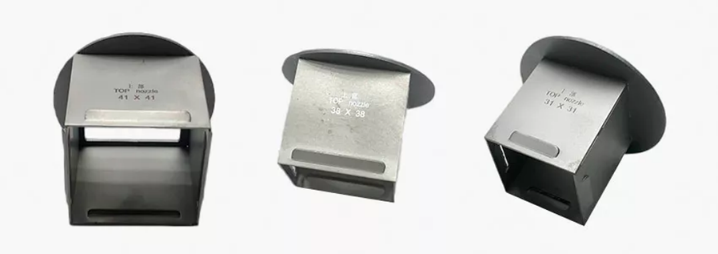

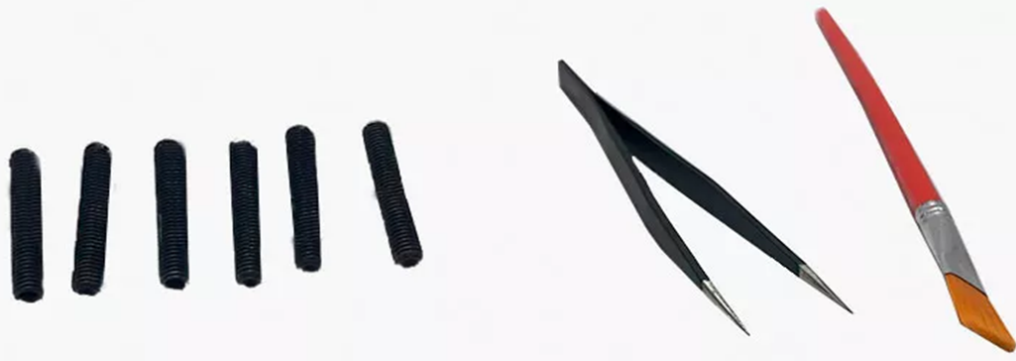

Аксессуары, комплектующие, а также прочие принадлежности поставляются в удобном пластиковом кейсе. В нем размещено следующее:
