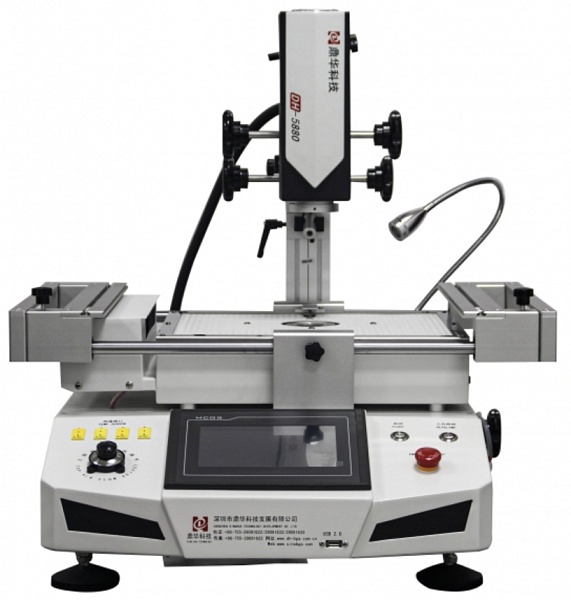

DH-5880 Dinghua Инфракрасная паяльная станция bga-компонентов
Dinghua DH-5880 - новейшая паяльная станция BGA, используемая для снятия и сборки всех типов компонентов поверхностного монтажа (SMD): BGA, QFN, LED, CSP и т. д.
Основные функциональные особенности BGA паяльной станции Dinghua DH-5880:
- Сенсорный дисплей;
- Хранение до 10 тысяч термопрофилей;
- Регулировка потока горячего воздуха в зависимости от размера BGA чипов;
- Большая зона нагрева, которая подходит для ремонта печатных плат разных размеров;
- Универсальные крепления, которые используются для любых форм материнских плат;
- 4 разъема для измерения внешней температуры;
- Вакуумный пинцет – удобная установка и извлечение чипов;
- При помощи USB интерфейса возможно импортирование данных о ремонте на ПК для анализа и хранения информации.
Данная рабочая станция оснащена сменными насадками для верхнего и нижнего нагревателя, которые способны вращаться на все 360 градусов. Для нормального функционирования станции используется встроенная функция звукового оповещения, которая оповещает пользователя за 5-10 секунд до окончания нагрева.
Смотрите обзор паяльных станций Dinghua.
| Мощность | 5500 Вт |
| Мощность верхнего нагревателя | 1200 Вт |
| Мощность нижнего нагревателя | 1200 Вт |
| Характеристики ИК подогревателя | 3000 Вт |
| Размер печатной платы | 550*450~20*20 мм |
| Размеры BGA чипов |
не более 80 х 80 мм минимальный размер 2 х 2 мм |
| Точность температурного режима | +/- 2℃ |
| Габариты | L500*W600*H700mm |
| Вес | 38kg |
