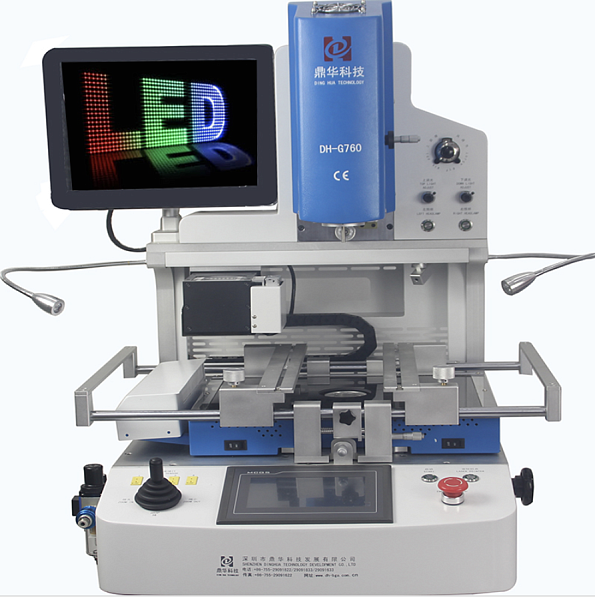

DH-G760 Dinghua Автоматическая ремонтная станция
Технические характеристики паяльной ремонтной станции светодиодов DH-G760:
| Номинальная мощность | 8200W |
| Мощность верхнего термовоздушного нагревателя | 1200W |
| Мощность нижнего термовоздушного нагревателя | 1200W |
| Мощность ИК преднагревателя | 5800W |
| Типы корпусов чипов | POP, CCGA,BGA,QFN and CSP etc. |
| Хранение термопрофилей | 50000 groups |
| Система подачи чипов | Автоматический захват и перемещение |
| Расположение печатной платы | Интеллектуальное позиционирование вверх и вниз, нижняя «5-точечная опора» с крепежной платой с V-образным пазом, которую можно свободно регулировать в направлении оси X, при этом с универсальными креплениями. |
| Монтаж чипа | Лазерное позиционирование и оптическое ПЗС-позиционирование |
| Точность температуры | ± 1 ℃ |
| Точность выравнивания | 0.01мм |
| Размеры платы | Max 450×500 мм Min 10×10 мм |
| Размеры чипа | 1*1~100*100 мм |
| Минимальное расстояние | 0.15 мм |
| Минимальное расстояние между светодиодами | 0.1 мм |
| Внешние температурные порты | 4 (опционально) |
| Габариты | L900×W850×H1750 мм |
| Вес | 200 кг |
