Оборудование и ПО для тестирования абонентских устройств и терминалов UE
Тестирование абонентского оборудования — это комплексная проверка смартфонов, модемов, радиомодулей, чипсетов, автомобильных терминалов и IoT-устройств в контролируемой лабораторной среде. Испытания позволяют оценить радиочастотные характеристики, работу протоколов, передачу данных, мобильность, качество голосовых сервисов и соответствие устройств требованиям стандартов связи.
В разделе представлены тестеры радиосвязи, эмуляторы базовых станций и мобильных сетей, платформы для функциональных и сертификационных испытаний, миллиметровые приемопередатчики, преобразователи сигналов и программное обеспечение для автоматизации тестов. Решения поддерживают проверку оборудования стандартов LTE/LTE-Advanced, 5G NR NSA/SA, LTE-M, NB-IoT, RedCap, NR-NTN, Wi-Fi и других беспроводных технологий.
Какие устройства можно тестировать
Оборудование применяется при разработке, производстве, сертификации и приемочных испытаниях различных типов абонентских устройств:
-
смартфонов, планшетов и мобильных телефонов;
-
модемов, роутеров и устройств фиксированного беспроводного доступа FWA;
-
телематических и автомобильных терминалов;
-
терминалов ЭРА-ГЛОНАСС и систем eCall;
-
IoT-модулей и датчиков LTE-M, NB-IoT и RedCap;
-
радиомодулей, антенн и беспроводных чипсетов;
-
промышленных терминалов и оборудования частных сетей;
-
прототипов и серийно выпускаемых устройств 4G и 5G.
Тестируемое устройство подключается к лабораторной платформе по радиоинтерфейсу. Тестер или callbox воспроизводит работу базовой станции и ядра мобильной сети, благодаря чему необходимые сценарии можно многократно повторять без подключения к действующей операторской инфраструктуре.
Эмуляция сетей LTE и 5G NR
Эмуляторы базовых станций позволяют воспроизводить радиосеть и сетевые функции, необходимые для подключения реального абонентского терминала. В зависимости от конфигурации системы могут эмулировать eNodeB, gNodeB, EPC, 5GC, IMS и отдельные элементы ядра сети.
Поддерживается тестирование LTE и 5G NR в режимах NSA и SA, частотное и временное разделение FDD/TDD, агрегация несущих, EN-DC, передача данных и мобильность между сотами. Для испытаний 5G используются диапазоны FR1, а при соответствующем оснащении — FR2 и mmWave.
Эмуляция сети позволяет создавать воспроизводимые условия, изменять параметры сот, уровни сигналов и конфигурацию сети, проверять терминал при нормальной работе и в нештатных ситуациях. Такой подход ускоряет поиск ошибок и снижает зависимость от доступности коммерческой мобильной сети.
Функциональное и протокольное тестирование UE
Функциональные испытания показывают, насколько корректно устройство выполняет регистрацию в сети, установление соединения, аутентификацию, настройку каналов и передачу пользовательских данных. Анализируются сигнальные сообщения, последовательность процедур и реакция терминала на команды сети.
Оборудование применяется для проверки:
-
поиска и выбора сети;
-
регистрации и повторного подключения;
-
установления и освобождения соединения;
-
передачи данных в восходящем и нисходящем направлениях;
-
переключения между сотами и технологиями;
-
handover, reselection и межчастотной мобильности;
-
работы в режимах 5G NSA и SA;
-
агрегации несущих и многоканальных конфигураций;
-
IMS, VoLTE, VoNR, CSFB и EPS Fallback;
-
обработки ошибок и нестандартных сетевых сценариев.
Регистрация протокольных сообщений и журналов событий помогает локализовать неисправность на конкретном этапе взаимодействия устройства с сетью.
Радиочастотные испытания передатчиков и приёмников
Тестеры радиосвязи используются для измерения параметров передатчика и приёмника абонентского устройства. Они формируют эталонные сигналы, принимают сигнал терминала и рассчитывают радиочастотные характеристики.
В зависимости от платформы и установленного программного обеспечения могут измеряться выходная мощность, точность частоты, спектр излучения, EVM, занимаемая полоса, чувствительность приёмника, качество модуляции и устойчивость связи при изменении уровня сигнала. Испытания помогают выявлять проблемы радиотракта, антенны, усилителей, фильтров и программного обеспечения модема.
Для работы с миллиметровыми диапазонами применяются специализированные приемопередатчики, преобразователи частоты и экранированные измерительные решения. Они позволяют проводить испытания устройств 5G FR2 и mmWave в лабораторных условиях.
Тестирование производительности и пользовательских сервисов
Системы тестирования позволяют оценивать пропускную способность, задержку, стабильность соединения и качество работы приложений. С их помощью проверяются передача IP-данных, веб-доступ, потоковое видео, голосовая связь, обмен сообщениями и другие сервисы.
Нагрузочные сценарии помогают определить поведение терминала при высокой интенсивности трафика, изменении радиочастотных условий, переключении между сотами и одновременной работе нескольких технологий. Результаты используются для оптимизации аппаратной платформы, прошивки, протокольного стека и пользовательских приложений.
Испытания IoT, RedCap и спутниковой связи NTN
Для тестирования IoT-устройств применяются платформы с поддержкой LTE-M, NB-IoT, RedCap и eRedCap. Они позволяют проверить регистрацию, передачу небольших объёмов данных, энергосберегающие режимы, длительность соединения и устойчивость работы устройства при слабом сигнале.
Отдельные решения поддерживают NR-NTN и NB-IoT NTN, что позволяет разрабатывать и испытывать терминалы для негеостационарных спутниковых сетей. Эмуляция сетевой инфраструктуры помогает проверять новые устройства и программное обеспечение ещё до развертывания реальной сети.
Сертификационные и регрессионные испытания
Системы проверки соответствия применяются для выполнения стандартизованных тестовых сценариев и подготовки устройств к сертификации. Они позволяют проводить радиочастотные, протокольные и функциональные испытания в соответствии с требованиями 3GPP и отраслевых сертификационных программ.
Автоматизация повторяющихся тестов особенно важна при выпуске новых версий аппаратного обеспечения и прошивки. Регрессионное тестирование помогает быстро определить, не привели ли внесённые изменения к ухудшению радиочастотных характеристик, производительности или совместимости терминала с сетью.
Лабораторные и производственные тестовые системы
Для исследований и разработки применяются универсальные платформы с расширенными возможностями настройки радиосети, анализа протоколов и создания пользовательских сценариев. Для серийного производства подходят компактные тестеры, рассчитанные на быстрые измерения и автоматическую проверку каждого выпускаемого устройства.
Многопортовые и масштабируемые системы позволяют одновременно тестировать несколько терминалов. Интеграция с внешним программным обеспечением, системами управления производством и средствами автоматизации сокращает продолжительность испытаний и обеспечивает единые критерии контроля качества.
Как выбрать систему тестирования абонентского оборудования
При выборе оборудования необходимо учитывать поддерживаемые технологии и диапазоны частот, тип тестируемых устройств, режимы 5G NSA/SA, необходимость работы с FR2, количество радиочастотных каналов и требуемые виды испытаний.
Для функциональной разработки важны гибкая настройка сети, протокольная диагностика и возможность создавать собственные сценарии. Для сертификационной лаборатории требуется поддержка стандартизованных тестовых пакетов. В производстве основными критериями становятся скорость измерений, повторяемость результатов, автоматизация и удобство интеграции в технологическую линию.

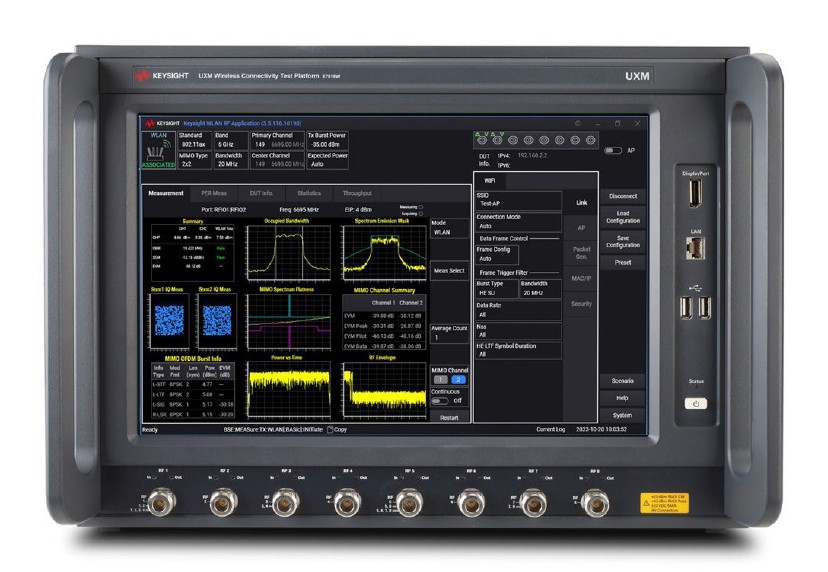

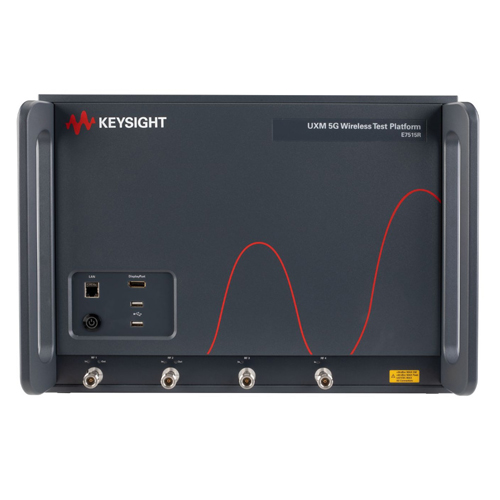

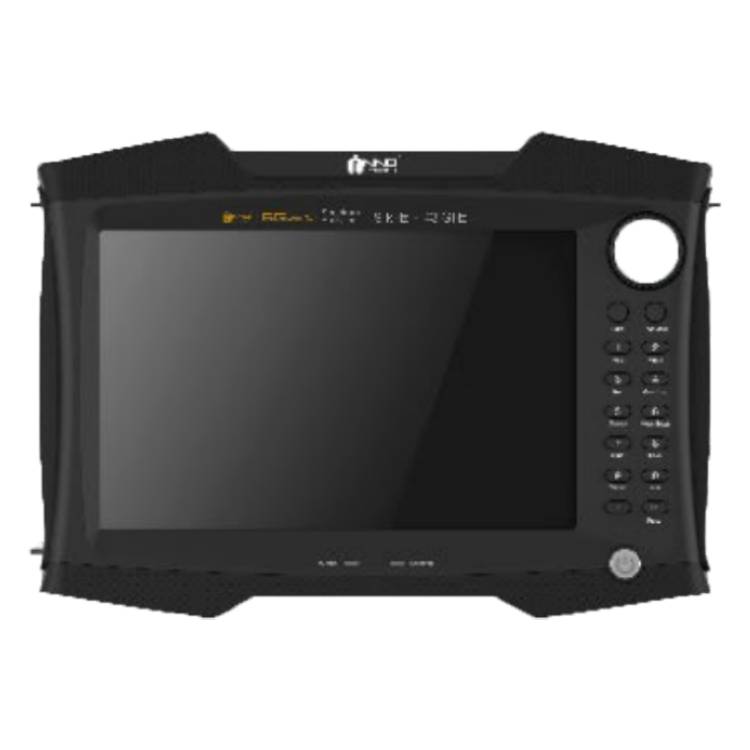

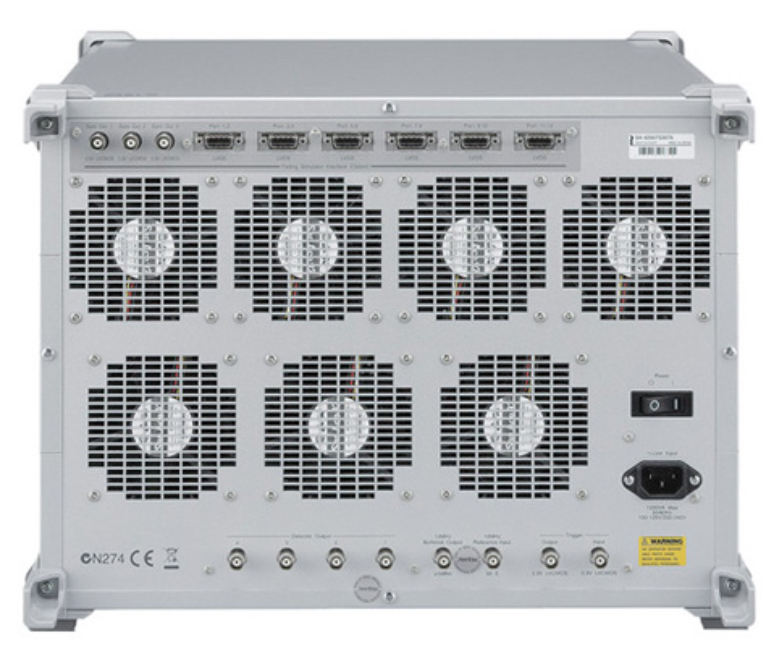

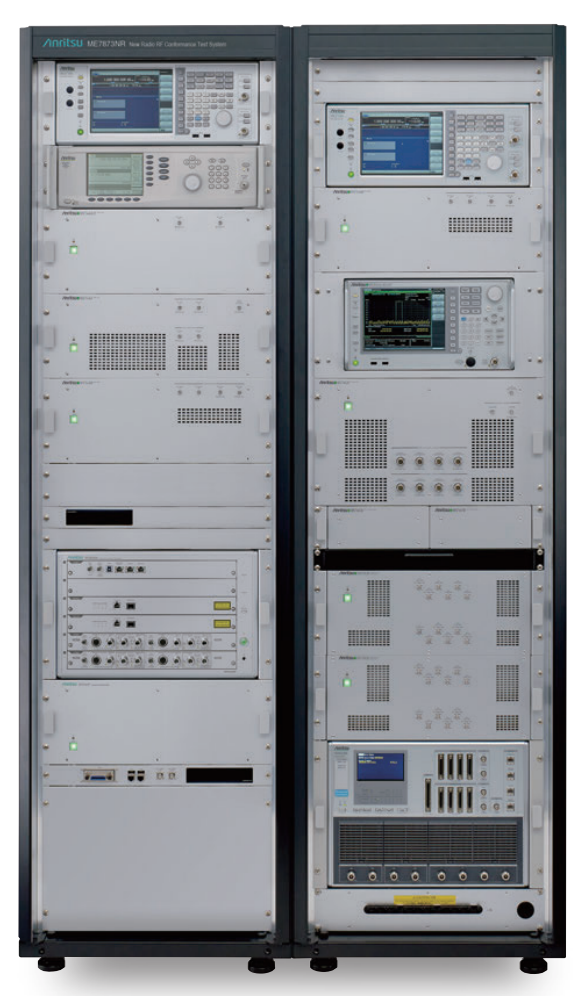

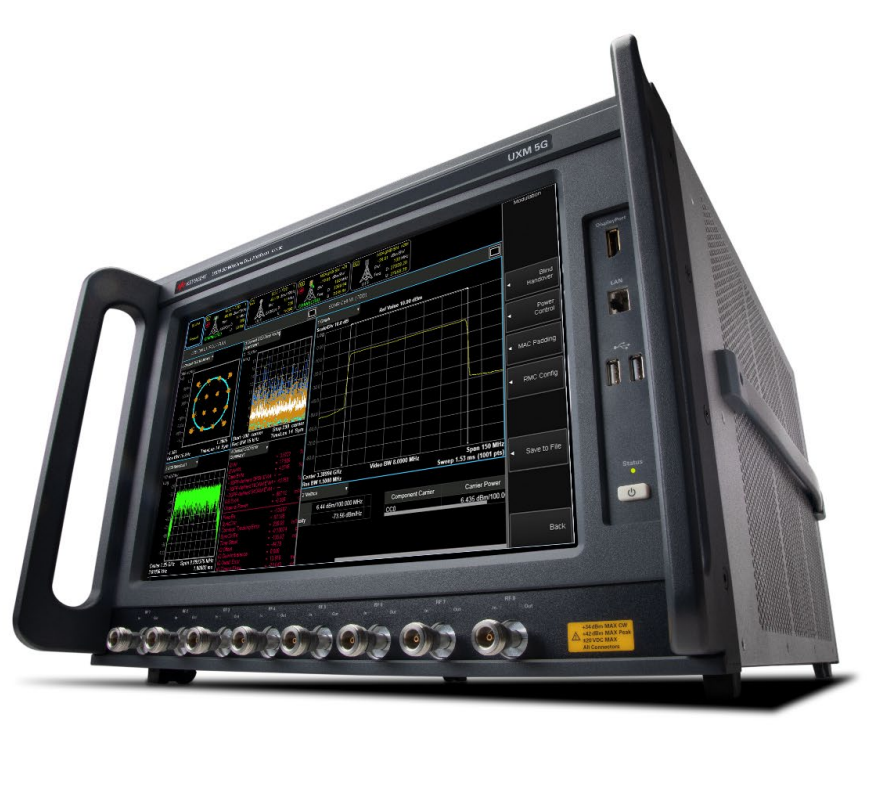

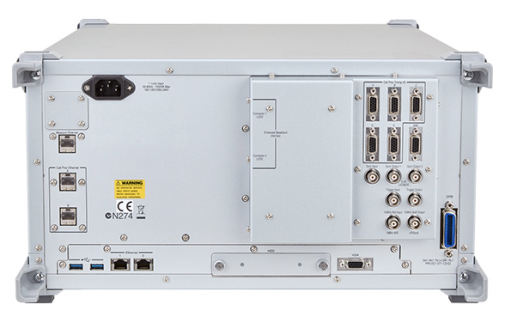

В каталоге представлены решения Keysight Technologies, Anritsu, Amarisoft, INNO Instrument и AKMETEX: тестеры CMW, CMP и CMX, платформы UXM, эмуляторы мобильных сетей и базовых станций, системы тестирования терминалов 5G, оборудование для IoT и программное обеспечение для автоматизированных испытаний.
Тестеры абонентского оборудования — решения для тестирования в каталоге АКМЕТРОН. Проектирование и внедрение измерительных систем любой сложности, подбор оборудования и ПО, надёжные поставки, сервисное сопровождение. Доставка по России.
