Пробники СВЧ
Осциллограф — незаменимый инструмент для визуального наблюдения и контроля периодических сигналов любой формы. Но чтобы прибор работал корректно, понадобится хотя бы один щуп.
Зачем нужен пробник для осциллографа
Это связующее звено между исследуемой схемой и прибором. Пробник передает сигнал, минимизируя искажения и потери. Также пробники помогают:
-
Уменьшить влияние на схему. Пробник с делителем ×10 обладает высоким сопротивлением и низкой емкостью. Он почти не нагружает цепь — измерения не нарушают работу высокочастотных схем.
-
Расширить возможности осциллографа. Делители ×10 и ×100 позволяют измерять напряжения выше допустимого уровня осциллографа.
-
Сохранить целостность сигнала. Пробник передает весь частотный диапазон — от постоянного тока до быстрых фронтов прямоугольных импульсов, обеспечивая точность измерений.
Без качественного пробника даже самый продвинутый осциллограф не обеспечит правильное отображение сигнала.
Основные виды пробников
Для осциллографа используют разные пробники, каждый из которых предназначен для определенных типов измерений. Самые популярные модели:
-

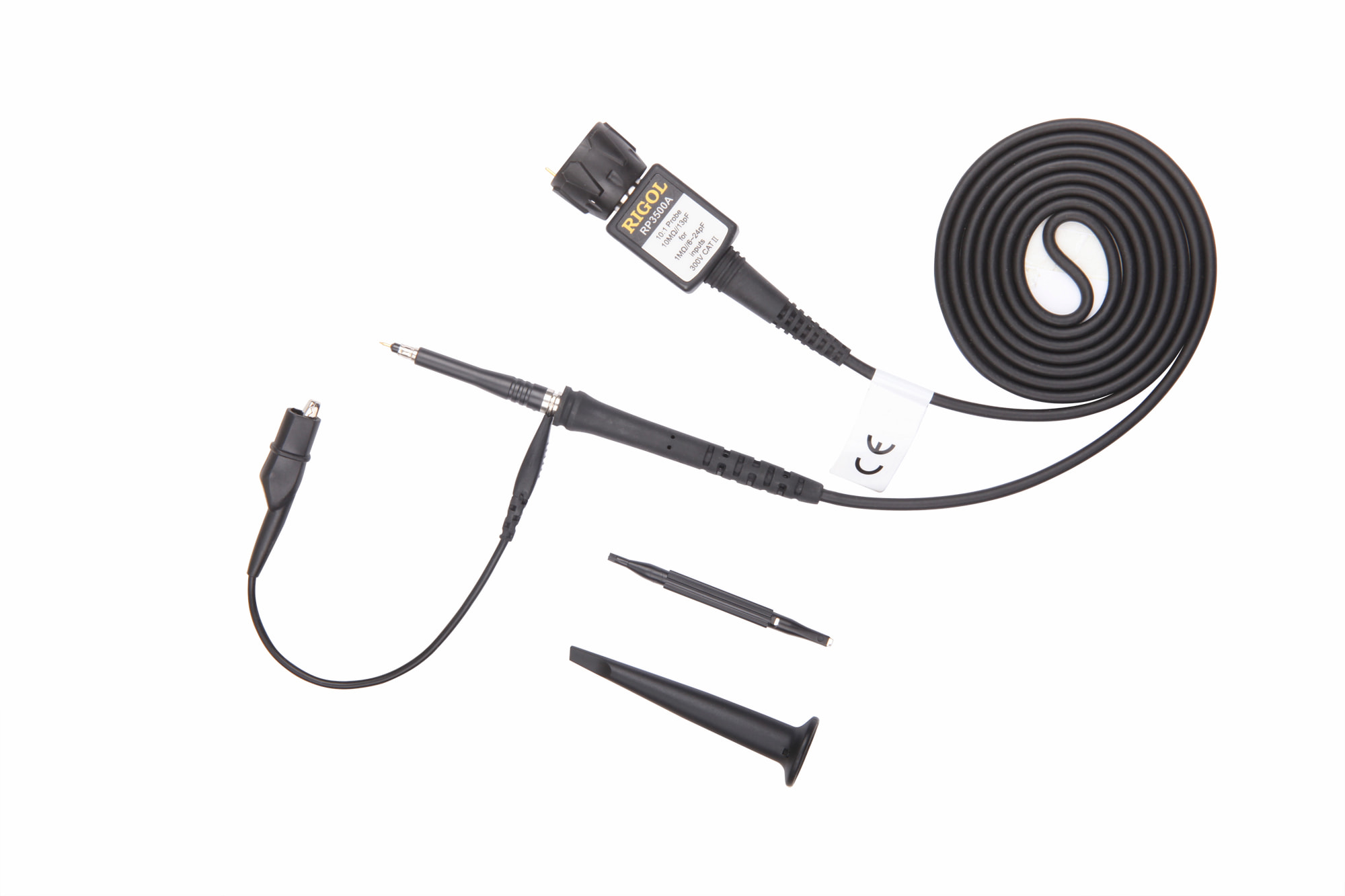

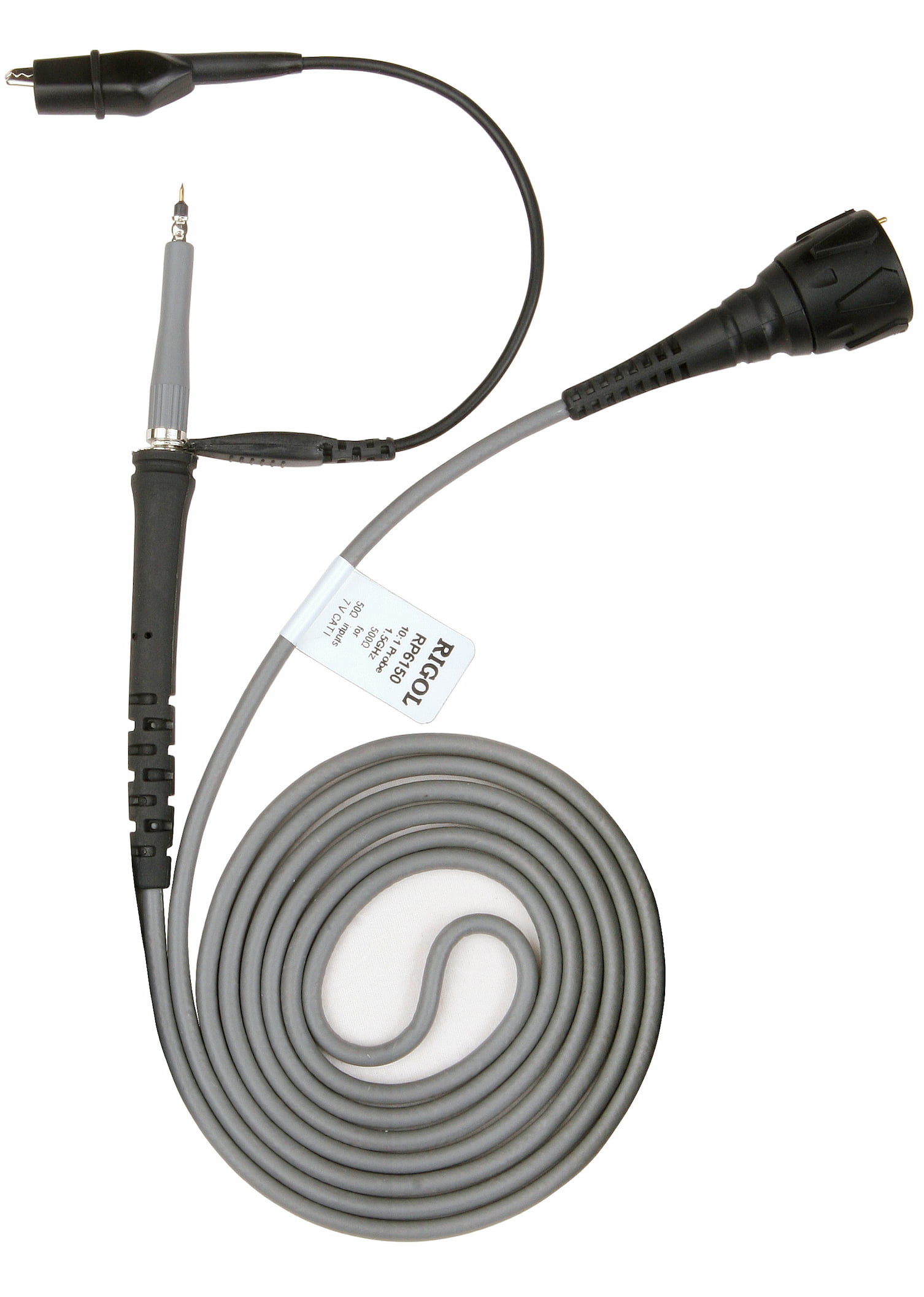

Пассивные: самые распространенные и недорогие, подходят для большинства типовых задач, обычно имеют коэффициенты деления ×1 и ×10, полосу пропускания до 500 МГц, минимально влияют на исследуемую цепь.
-

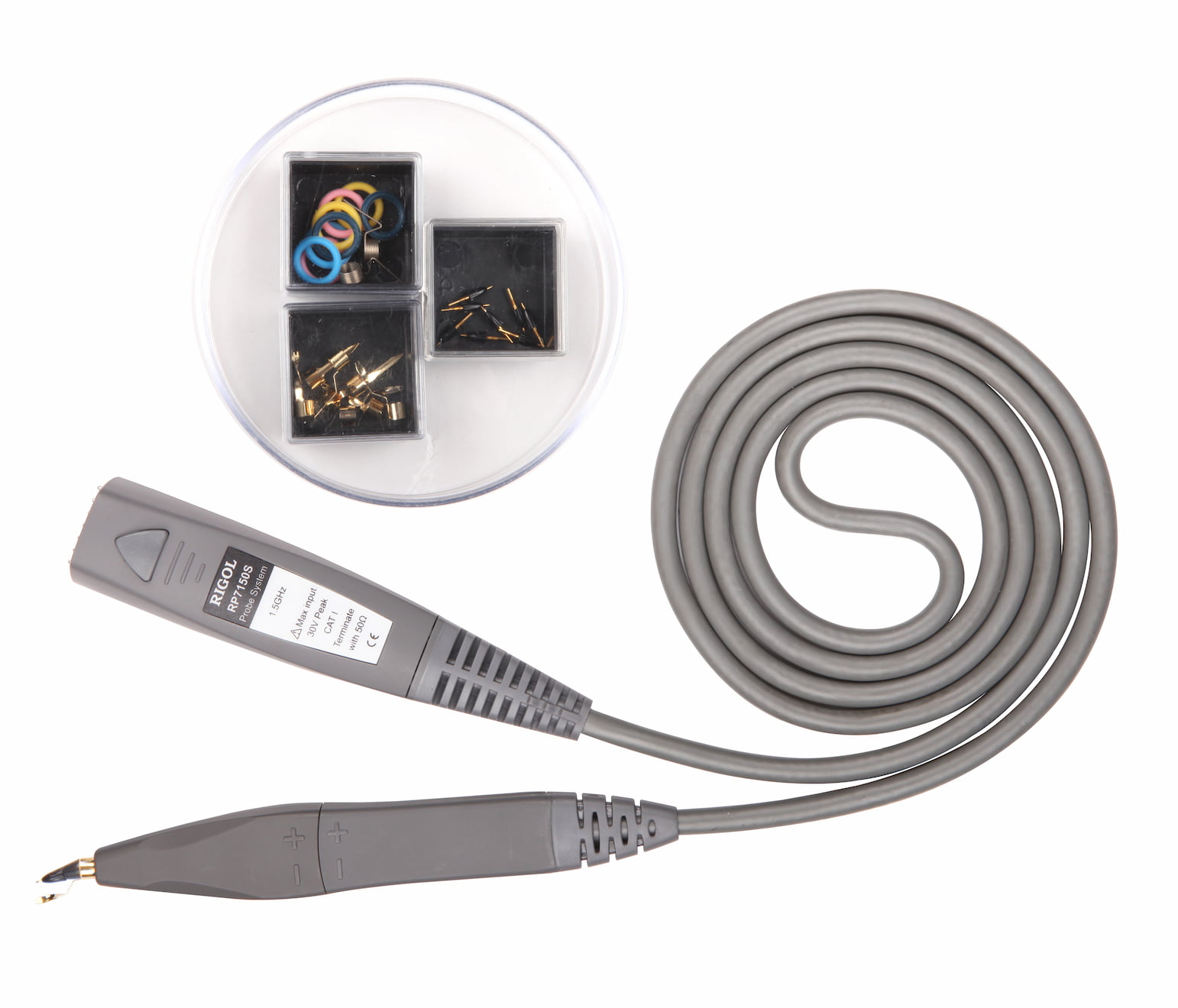

Активные: содержат усилители — работают с очень слабыми сигналами, имеют высокую полосу пропускания, низкое входное сопротивление — меньше нагружают цепь, идеальны для измерений ВЧ-сигнала.
-
Токовые пробники: измеряют ток, а не напряжение, часто выполнены в виде клещей, которые охватывают проводник, незаменимы при диагностике силовых цепей, импульсных блоков питания.
-

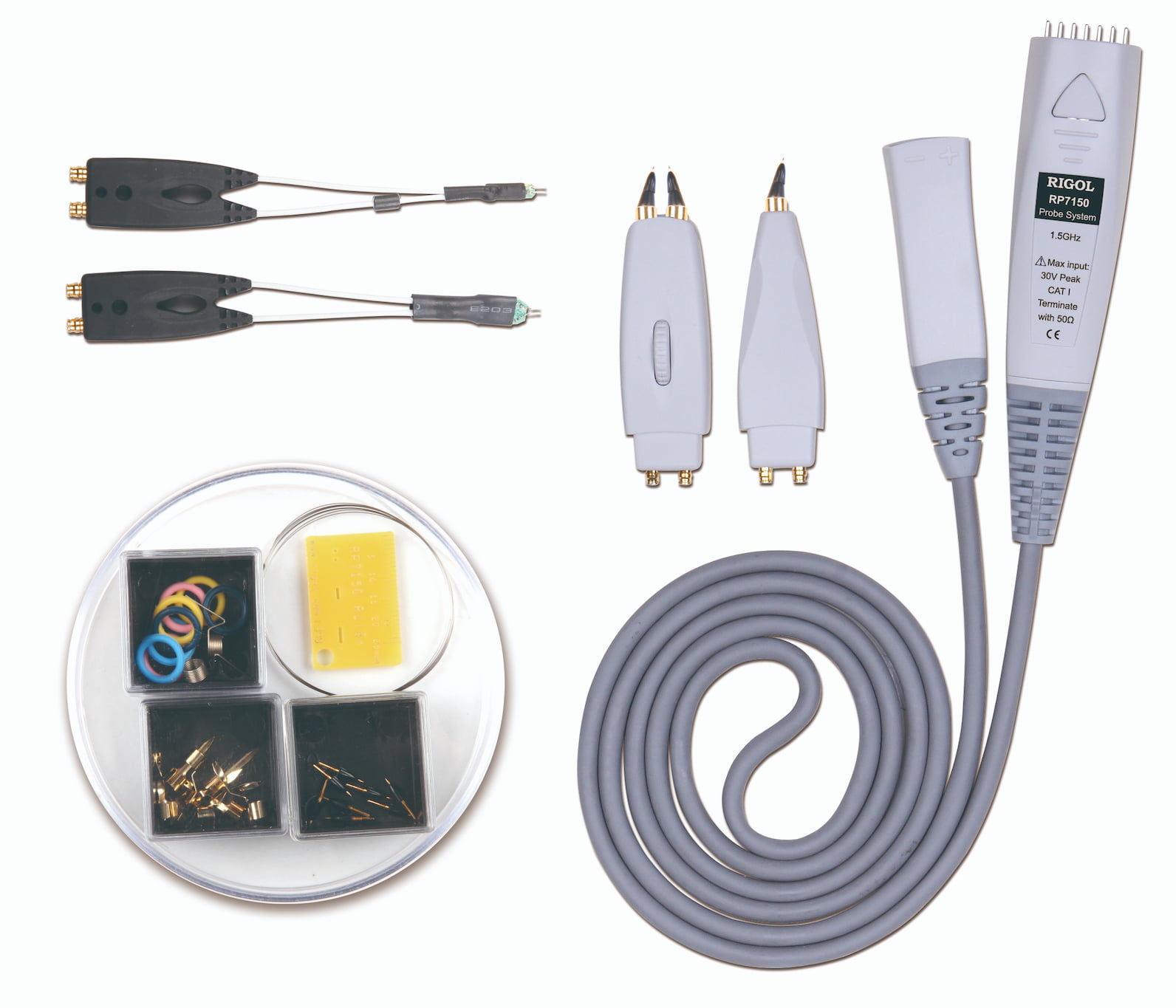

Дифференциальные: помогают измерять напряжения между двумя точками схемы, а не относительно земли. Особенно полезны при работе с высокоскоростными цифровыми устройствами, блоками питания и другими системами, где важно точно измерять разностные сигналы без искажений.
Такие измерительные приборы значительно ускоряют диагностику микроконтроллерных и FPGA-систем. Перед тем как купить, проконсультируйтесь со специалистом.
Почему выбирают АО «Акметрон»

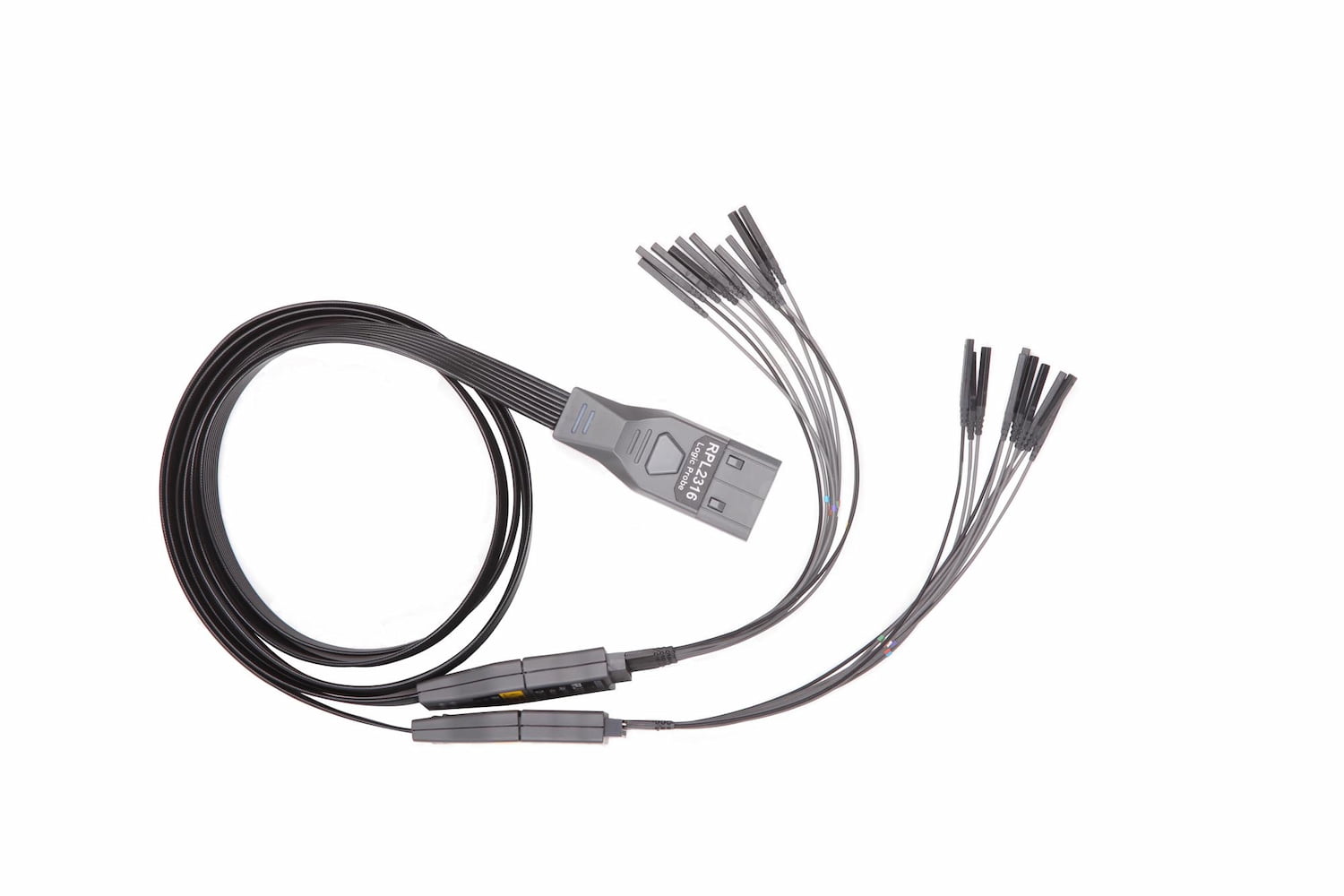

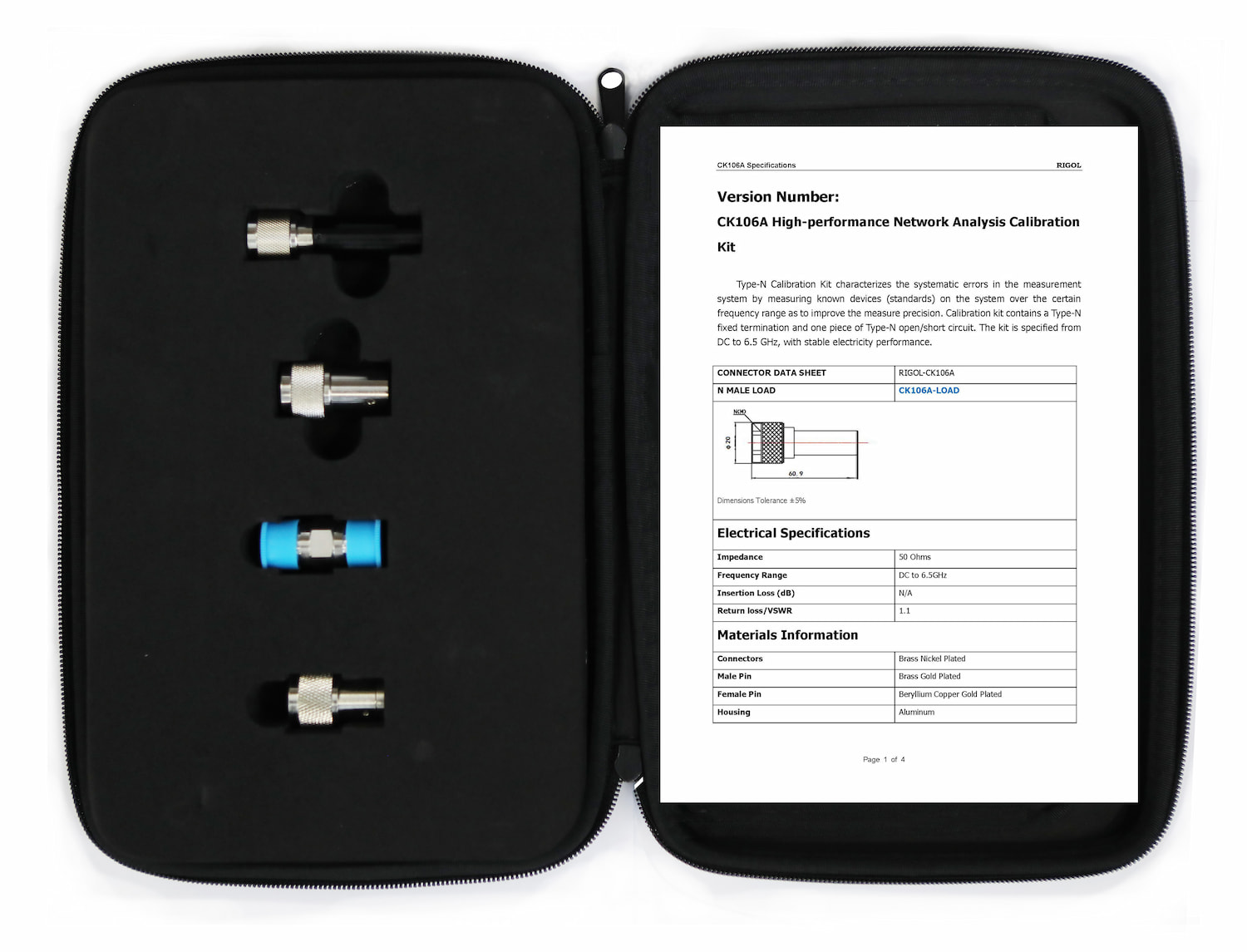

Акметрон — инженерная команда, которая знает, как устроено измерительное оборудование изнутри. Кроме стандартных пробников, на сайте найдете калибровочные наборы и логические пробники. Вся продукция соответствует ГОСТ и требованиям промышленной надежности. Получите не просто прибор, а надежное решение под ключ:
-
подбор оборудования;
-
внедрение и обучение персонала;
-
собственное производство и разработка ПО, ПАКИ, система STAVR;
-
интеграцию;
-
поддержку на всех этапах.
Компания активно участвует в отраслевых выставках, сотрудничает с госкорпорациями, вузами и исследовательскими центрами. Акметрон поддерживает курс на импортозамещение и локализацию измерительных технологий, обеспечивая техническую независимость и развитие отечественных решений.
