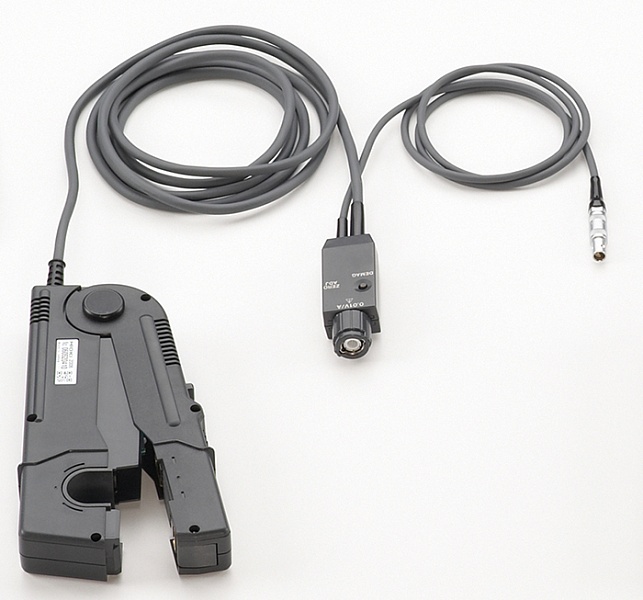

N2780B Keysight Токовый пробник

Токовый пробник Keysight N2780B с использованием датчика на основе эффекта Холла и трансформатора тока, обеспечивающий точное измерение силы постоянного и переменного тока до 500 А (СКЗ).

Cовместим с осциллографами, имеющими высокоимпедансный вход с разъемом BNC, такими как Keysight серий 1000, 3000, InfiniiVision 2000X, 3000X, 5000, 6000, 7000, Infiniium 8000 и 9000. Для использования с осциллографами серии Infiniium 90000 требуется высокоимпедансный адаптер E2697A, а с осциллографами серии Infiniium 90000X — высокоимпедансный адаптер N5449A.

Токовый пробник N2780B характеризуется равномерной АЧХ, низким уровнем шумов и малой величиной вносимых потерь, что позволяет использовать его для измерения силы тока в переходном и установившемся режимах, например, в электроприводах, импульсных источниках питания, инверторах, контроллерах, дисководах, жидкокристаллических дисплеях, электронных дросселях, усилителях тока и т.д.

• Равномерная АЧХ в пределах полосы пропускания (от 0 до 2 МГц)
• Высокая точность измерений (1%) и отличное отношение сигнал/шум
• Функция защиты от чрезмерно высоких значений входного сигнала
• Прямое подключение к BNC разъему высокоимпедансного входа осциллографа
• Клавиша размагничивания для устранения остаточной намагниченности в сердечнике пробника
• Внешний источник питания Keysight N2779A позволяет подключать одновременно до трех пробников

Макс. полоса пропускания 2 МГц

Время нарастания 175 нс

Макс. напряжение. 600 B CAT II, 300 B CAT III

Разъём пробника. BNC
