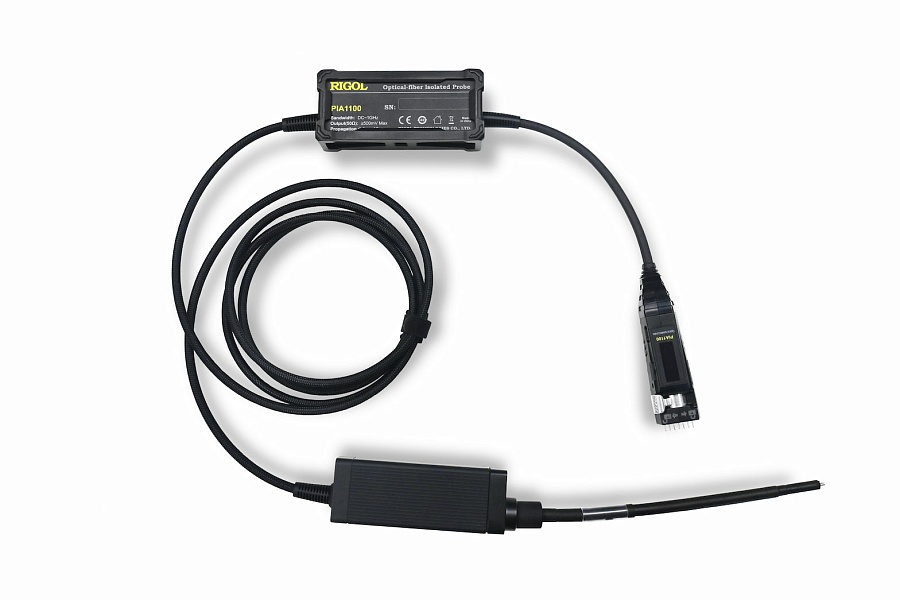

PIA1000 Rigol Волоконно-оптический изолированный пробник
Новая серия PIA1000 изолированных пробников постоянного тока для осциллографов Rigol включает три модели с различной полосой пропускания и другими техническими характеристиками.
Благодаря отличной способности подавлять синфазный сигнал и высокому напряжению изоляции, пробник для осциллографов Rigol PIA обеспечивает исключительную производительность и безопасность измерений.

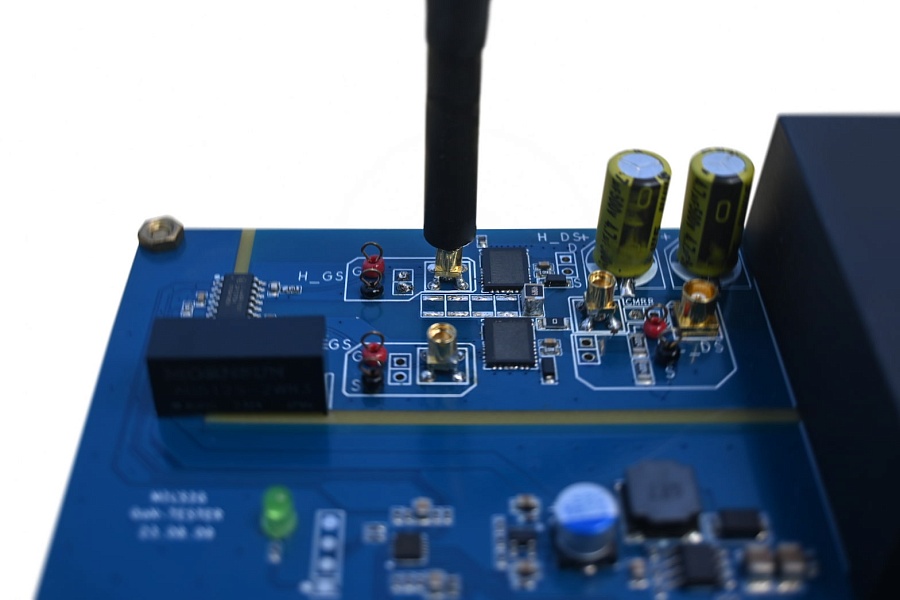

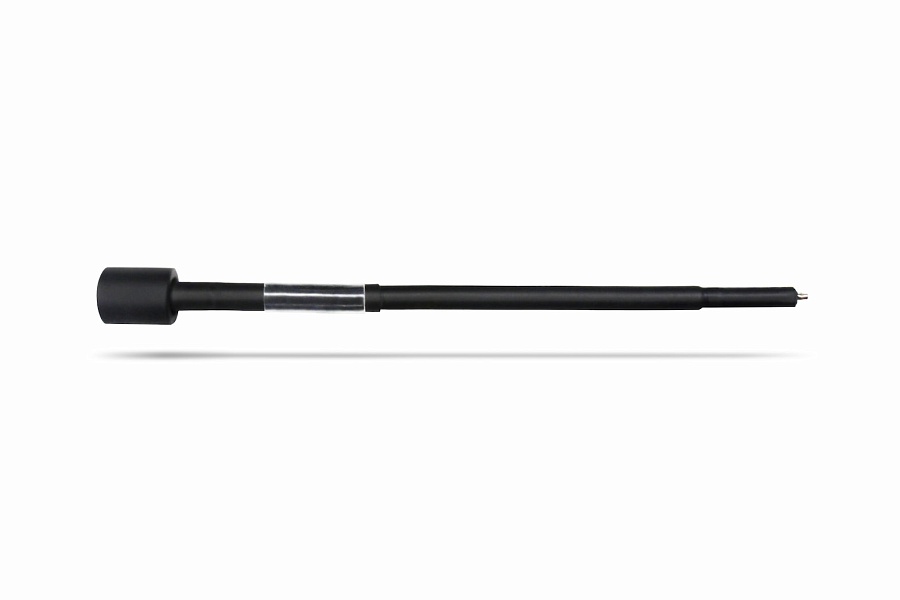

Он работает в диапазоне напряжений дифференциального режима от ±0,01 В до ±2500 В с различными наконечниками-аттенюаторами. Лазерный источник в измерительной системе пробника делает его идеальным выбором для изолированных измерений.
Адаптирован к интерфейсу активного пробника осциллографа RIGOL, поддерживает два режима питания осциллографа RIGOL и источника питания типа C (12 В, 3 А), что обеспечивает удобство тестирования.

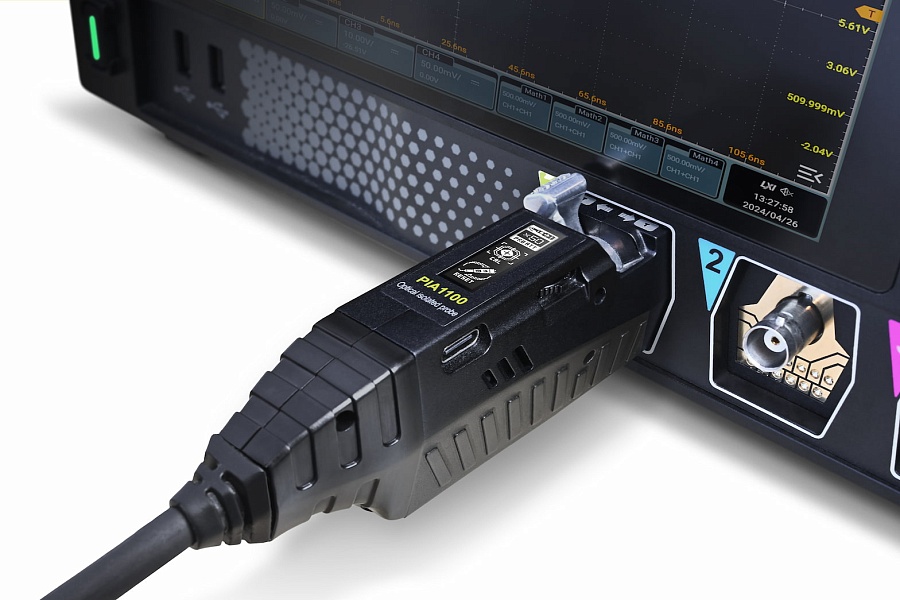

Пробник совместим с автоматически распознаваемым интерфейсом осциллографов RIGOL, таких как MSO8000 и DHO4000.
Модели и технические характеристики осциллографического пробника постоянного тока Rigol серии PIA1000:
|
|
PIA1020 |
PIA10250 |
PIA1100 |
|
Полоса пропускания |
200 МГц |
500 МГц |
1 ГГц |
|
Время нарастания |
≤ 1,75 нс |
≤ 700 пс |
≤ 400 пс |
|
Коэфф. ослабления |
DC: 180 дБ 200 МГц: 122 дБ |
DC: 180 дБ 500 МГц: 114 дБ |
DC: 180 дБ 1 ГГц: 108 дБ |
|
Режим дифф. напряжения |
+/- 6250 В |
+/- 5000 В |
+/- 5000 В |
|
Задержка распространения |
18,5 нс (длина волокна 2 м) |
17,2 нс (длина волокна 2 м) |
17,2 нс (длина волокна 2 м) |
|
Диапазон вых. напряжения |
+/- 1,25 В |
+/- 500 мВ |
+/- 500 мВ |
|
Шум |
≤ 2 мВСКЗ @ 0дБ ≤ 400 мкВСКЗ @ 20дБ |
≤ 2,4 мВСКЗ @ 0дБ ≤ 420 мкВСКЗ @ 20дБ |
≤ 2,4 мВСКЗ @ 0дБ ≤ 420 мкВСКЗ @ 20дБ |
|
Питание |
Через интерфейс пробника или через интерфейс Type-C |
||
|
Стабильность усиления постоянной составляющей |
1% |
||
|
Напряжение синфазного сигнала |
85 кВПик |
||
|
Рабочие условия применения: - температура окружающей среды, ºС - относительная влажность воздуха, % |
ОЭП/ЭОП: от 0℃ до +40℃ ОЭП/ЭОП: от 5% до 85% ниже +40℃, без конденсации |
||
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %
|
ОЭП/ЭОП: от -20℃ до +70℃ ОЭП/ЭОП: от 5% до 85% ниже +40℃, от 5% до 45% от +40℃ до +70℃, без конденсации |
||
|
Высота применения |
3 км рабочий режим, 12 км нерабочий режим |
||
