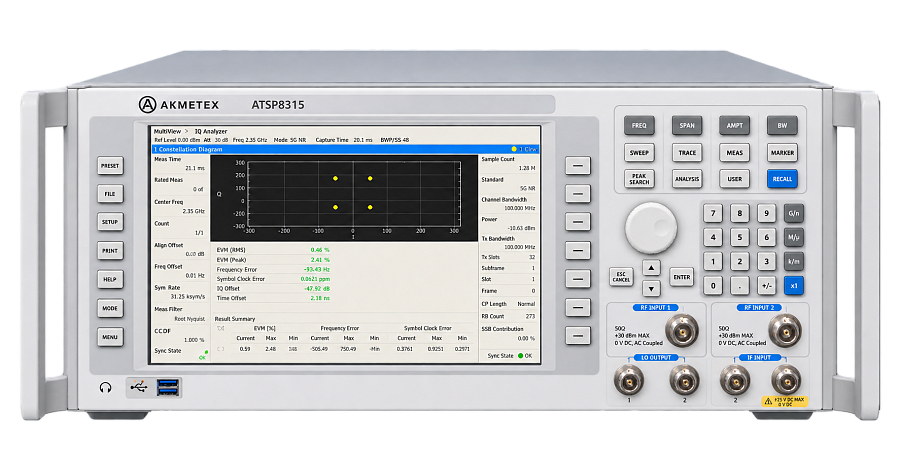

AKMETEX ATSP8315 - тестер терминалов NB-IoT/eMTC для разработки
ATSP8315 - Тестер терминалов IoT
Обзор продукта
ATSP8315 — тестер терминалов NB-IoT/eMTC от AKMETEX, который может широко применяться при разработке, тестировании, сертификации, развёртывании и обслуживании терминалов. С помощью ATSP8315 можно создавать различные сетевые сценарии для более быстрой, точной и эффективной проверки функций и характеристик терминалов NB-IoT/eMTC.
ATSP8315 содержит полный стек протоколов базовой станции NB-IoT/eMTC. Он может устанавливать связь с терминалами для проверки соответствующих сигнальных процедур и функций.
Тестовый комплекс связи
При использовании в качестве тестового комплекса связи ATSP8315 может тестировать и измерять радиочастотные характеристики терминалов, определённые спецификациями 3GPP TS 36.101, TS 36.508 и TS 36.521-1, включая мощность передачи, спектр, качество модуляции, мощность приёма, характеристики демодуляции и другие параметры. Он также может генерировать или демодулировать сигналы каждого отдельного физического канала, что особенно важно на ранних этапах разработки чипсетов.
Область применения
Дополнительные возможности
ATSP8315 оснащён интерфейсом GPIB и поддерживает дистанционное управление. Прибор позволяет создавать различные сетевые сценарии для быстрой, точной и эффективной проверки функций и характеристик терминалов NB-IoT/eMTC.
В составе систем тестирования соответствия терминалов NB-IoT/eMTC ATSP8315 может использоваться как ключевой прибор, обеспечивающий моделирование системы, моделирование канала и векторную генерацию сигналов.
Автоматизация измерений
Благодаря поддержке интерфейса GPIB и дистанционного управления ATSP8315 может быть включён в автоматизированный измерительный комплекс на базе СПОАИ — специального программного обеспечения автоматизации измерений АКМЕТРОН. Для работы в составе такого комплекса выполняется настройка соответствующего модуля управления прибором.
СПОАИ предназначено для автоматизации измерений и управления измерительным оборудованием. Основной функционал включает:
Подробное описание возможностей СПОАИ: Специальное программное обеспечение автоматизации измерений СПОАИ.
Функции и характеристики
Моделирование системы
| Параметр | Значение |
|---|---|
| Технология | E-UTRA / NB-IoT / eMTC |
| Версия протокола | 3GPP Release 13/14 |
| Диапазон частот | 400 МГц–3 ГГц |
| Количество сот | 1–2 |
Тестирование сигналов физического уровня
| Функция | Поддерживаемые сигналы |
|---|---|
| Генерация сигналов | Все сигналы физического уровня нисходящей линии NB-IoT Все сигналы физического уровня нисходящей линии eMTC |
| Анализ сигналов | Все сигналы физического уровня восходящей линии NB-IoT Все сигналы физического уровня восходящей линии eMTC |
Тестирование RF-характеристик
| Характеристики передатчика | ✓ Максимальная выходная мощность ✓ Максимальное снижение мощности ✓ Настроенная выходная мощность передачи UE ✓ Минимальная выходная мощность ✓ Мощность в состоянии Transmit OFF ✓ Общая временная маска ON/OFF ✓ Временная маска NPRACH ✓ Абсолютный допуск мощности при управлении мощностью ✓ Относительный допуск мощности при управлении мощностью ✓ Ошибка частоты ✓ Модуль вектора ошибки ✓ Утечка несущей ✓ Внутриполосные излучения ✓ Занимаемая полоса ✓ Маска спектральных излучений ✓ Коэффициент утечки мощности в соседний канал |
|---|---|
| Характеристики приёмника | ✓ Опорный уровень чувствительности без повторений ✓ Опорный уровень чувствительности с повторениями ✓ Максимальный входной уровень |
Рисунок 1.
ATSP8315 — измерение временной маски включения/выключения (ON/OFF Time Mask) терминала NB-IoT.
Рисунок 2.
ATSP8315 — измерение коэффициента утечки мощности в соседний канал (ACLR) терминала NB-IoT.Руководство по конфигурации
| № | Аппаратные компоненты |
|---|---|
| 1 | ATSP8315 — тестовый комплекс беспроводной связиИспользуется для моделирования 1–2 активных сот и обеспечивает функции измерения RF-характеристик. |
| № | Программные компоненты |
| 1 | Базовое ПО NB-IoT для тестового комплекса беспроводной связиОбеспечивает базовые функции протокола NB-IoT R13, поддерживает ограниченный набор процедур протокола и требований к конфигурации параметров, связанных с RF-тестированием. |
| 2 | Комплексное ПО NB-IoT для тестового комплекса беспроводной связиОбеспечивает полный функционал/интерфейс протокола NB-IoT R13, генерацию физических сигналов нисходящей линии и анализ сигналов восходящей линии в несигнальном режиме. Требуется предварительное наличие базового ПО NB-IoT для тестового комплекса беспроводной связи. |
| 3 | ПО тестирования RF-характеристик терминалов NB-IoTОбеспечивает функции тестирования RF-характеристик передатчика/приёмника терминалов NB-IoT R13 в соответствии с 3GPP 36.521-1, за исключением испытаний побочных излучений и внеполосной блокировки, для которых необходимы дополнительные анализатор спектра и генератор CW-сигнала. |
| 4 | Базовое ПО eMTC для тестового комплекса беспроводной связиАналогичные функции для eMTC, как у ПО №1. |
| 5 | Комплексное ПО eMTC для тестового комплекса беспроводной связиАналогичные функции для eMTC, как у ПО №2. |
| 6 | ПО тестирования RF-характеристик терминалов eMTCАналогичные функции для eMTC, как у ПО №3. |
Рабочие характеристики / технические характеристики
| Параметр | Значение |
|---|---|
| RF-разъём | N-type, гнездо |
| Импеданс | 50 Ω, номинально |
| Диапазон частот | 400 МГц–3 ГГц |
| Разрешение по частоте | 1 Гц |
| Максимальный входной уровень | 35 dBm |
| Разрешение выходного уровня | 0,01 dB |
| Точность выходного уровня | ±0,5 dB |
| КСВН | Порт IN/OUT: |
| Диапазон выходной мощности CW | Порт IN/OUT:400 МГц–2100 МГц: −120…−5 dBm 2100 МГц–3 ГГц: −120…−10 dBm Порт OUT:400 МГц–2100 МГц: −120…0 dBm 2100 МГц–3 ГГц: −120…−5 dBm |
| Напряжение и частота питания | 100–240 В, 50–60 Гц |
| Номинальная мощность | Системный сервер: 300 Вт ATSP8315: 300 Вт |
| Рабочая температура | +5…+40 °C |
| Рабочая влажность | 20–80% (без конденсации) |
| Масса | Системный сервер: 9 кг ATSP8315: 20,5 кг |
| Размеры | Системный сервер: 43 см (Ш) × 9 см (В) × 38 см (Г) ATSP8315: 42,5 см (Ш) × 21,5 см (В) × 52 см (Г) |
Характеристики AKMETEX ATSP8315 - тестер терминалов NB-IoT/eMTC для разработки, верификации и сертификационных испытаний
Документация AKMETEX ATSP8315 - тестер терминалов NB-IoT/eMTC для разработки, верификации и сертификационных испытаний
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
