Предложение по созданию моделей ЭКБ
АКМЕТРОН предлагает услуги по созданию компактных и поведенческих моделей ЭКБ.

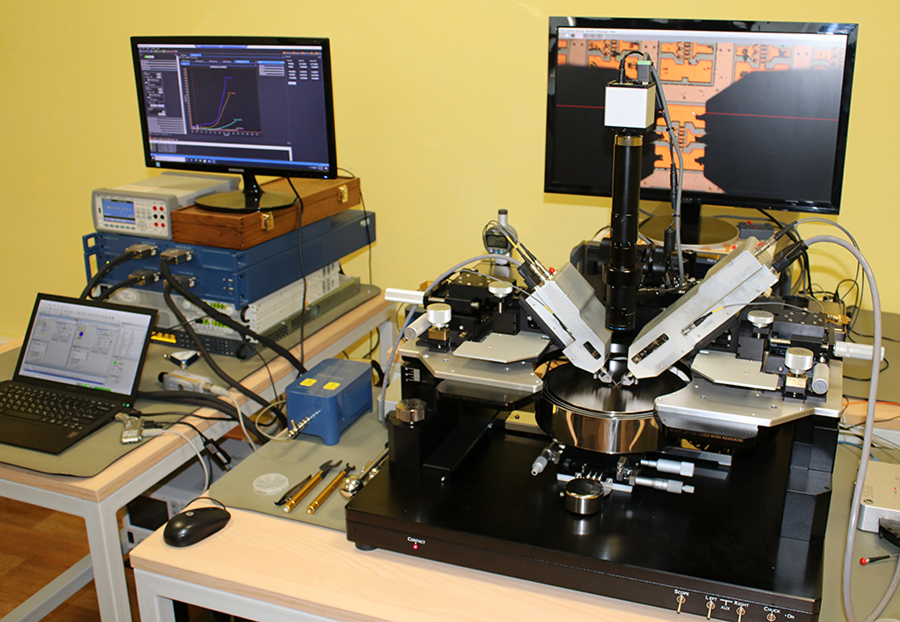

Создание компактных и поведенческих моделей ЭКБ в Лаборатории АКМЕТРОН
Наша лаборатория состоит из аппаратных и программных средств от ведущих мировых производителей радиоизмерительного оборудования (Keysight Technologies, Focus Microwaves, AURIGA, MESURO и зондовой станции MPI).
Возможности нашей лаборатории позволяют проводить измерения основных параметров СВЧ устройств, моделировать радиоэлектронные компоненты и тракты, а также получать готовые линейные, компактные и поведенческие модели устройств на кристалле следующей номенклатуры: биполярные и полевые транзисторы; усилители мощности; малошумящие усилители; преобразователи частоты.
Разновидности предлагаемых моделей ЭКБ
|
Поведенческая модель
Поведенческая модель объекта – это модель применяемая в САПР для моделирования радиоэлектронных устройств в виде «черного ящика», в которой используются некоторые математические функции или преобразования для описания связи входных и выходных данных
Данный тип моделей в основном используется на более высоких уровнях абстракции – при моделировании сложного СВЧ-устройства целиком или при системном проектировании.
|
Компактная модель
Главное отличительное свойство компактных моделей – это скорость, удобство и возможность применения в САПР для моделирования радиоэлектронных устройств на уровне электрических схем. Данный тип модели даёт возможность показать поведение устройства при любых условиях и в любых диапазонах
Компактные модели транзисторов, которые построены на результатах измерения вольт-амперных характеристик (ВАХ) и S-параметров, позволяют разработчикам уделить основное внимание проектированию схем, а не транзисторов.
|
.png)

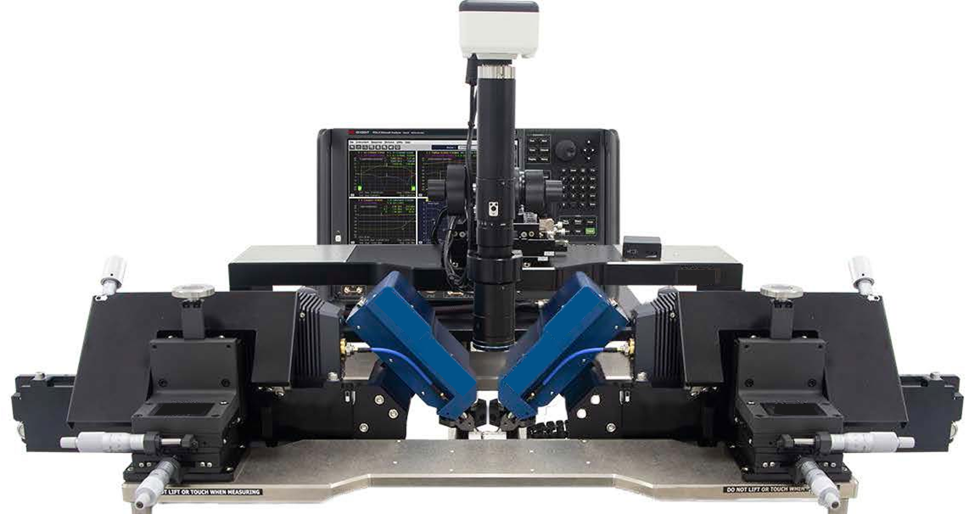

Технические возможности лаборатории АКМЕТРОН по созданию моделей ЭКБ:
- Тип доступных измерений: Load Pull, ВАХ и S-параметры;
- Создание поведенческих и компактных моделей элементов на полупроводниковой пластине с диаметром до 200 мм;
- GSG конфигурация зондов с расстоянием между контактами 150 мкм;
- Пассивная и гибридная конфигурации системы с изменяемым импедансом нагрузки;
- Диапазон рабочих частот от 10 ГГц до 43,5 ГГц;
- Количество контролируемых гармоник по выходу 3;
- Максимальный уровень средней мощности сигнала по выходу 5 Вт;
- Максимальное входное напряжение 20 В, максимальный входной ток 100 мА;
- Максимальное выходное напряжение 100 В, максимальный выходной ток 1 А;
- Совместимость получаемой модели с САПР Advanced Design System (ADS), AWR Design Environment и др.
