AQ6380 Yokogawa Анализатор оптического спектра

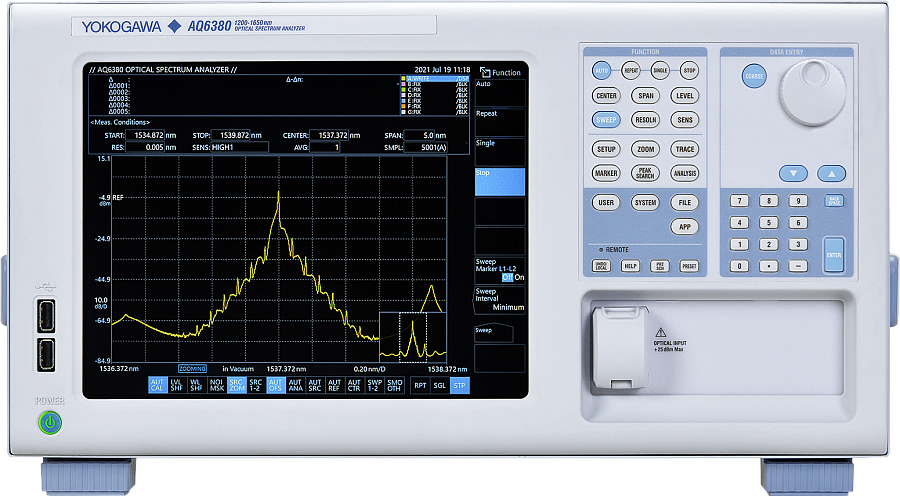

Анализатор оптического сигнала AQ6380 Yokogawa позволяет исследовать близко расположенные каналы DWDM или боковые пики сигналов трансивера. Прибор имеет встроенные функции анализа характеристик оптического спектра различных оптических систем и устройств, включая WDM, DFB-LD, EDFA и фильтры.

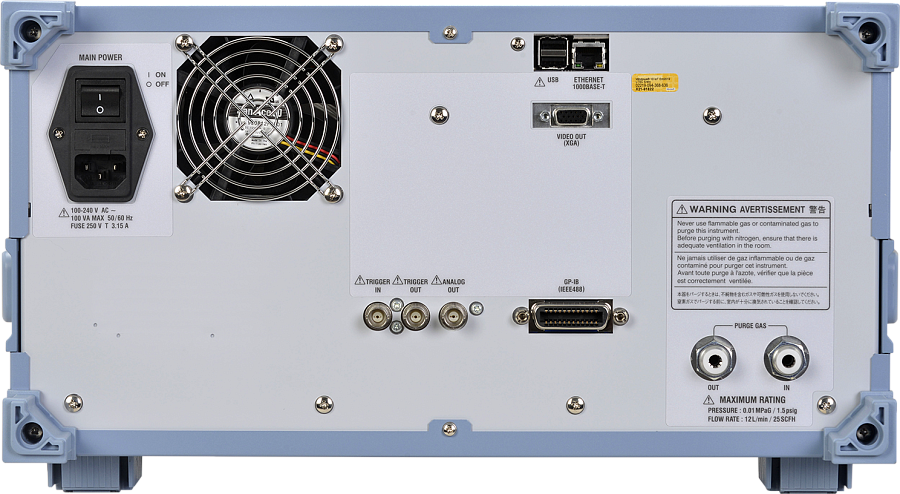

Оптический спектроанализатор AQ6380 оснащен механизмом продувки, который заменяет воздух внутри монохроматора азотом или сухим воздухом, непрерывно подавая его через специальные разъемы на задней панели. Это позволяет исключить влияние поглощения света водяным паром на проведение измерений.
Особенности OSA анализатора Yokogawa AQ6380:
- Динамический диапазон 65 дБ;
- Диапазон длин волн: 1200 - 2400 нм;
- Разрешение по длине волны 5 пм;
- Точность измерения длины волны 5 пм;
- Полностью автоматическая калибровка длины волны;
- Продувка газом для снижения влияния паров воды;
- Емкостный сенсорный экран с диагональю 10,4 дюйма;
- Режим RAPID для быстрых измерений.
Характеристики анализатора оптического спектра AQ6380 Йокогава электрик:
| Измерительные характеристики | |||
|
Модель |
Yokogawa AQ6380E-10-L1-FCC-F |
||
| Применяемое волокно | SM (9.5/125 мкм) | ||
| Диапазон измерения длины волны | 1200...1650 нм | ||
| Диапазон развертки по длине волны | 0.1...450 нм, 0 нм | ||
| Точность измерения длины волны |
± 0.005 нм (1520...1570 нм) ± 0.01 нм (1450...1520 нм, 1570...1620 нм) ± 0.05 нм (весь диапазон) |
||
| Линейность измерения длины волны |
± 0.004 нм (1520...1570 нм) ± 0.008 нм (1450...1520 нм, 1570...1620 нм) |
||
| Воспроизводимость измерения длины волны | ± 0.002 нм (1 мин) | ||
| Установка разрешения | 0.005, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2 нм, самостоятельная установка 0.01 ... 2 нм с шагом 0.01 нм | ||
| Точность установки разрешения | ± 5% (1450...1620 нм, разрешение 0.1 ... 2 нм) | ||
| Число точек в спектрограмме | 101...200001, AUTO | ||
| Минимальный шаг разрешения | 0.0005 нм | ||
| Установка уровня чувствительности |
режим TRAD: NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 режим RAPID: RAPID1-6 |
||
| Чувствительность по уровню входной мощности излучения |
-85 дБм (1200...1600 нм, чувствительность - HIGH3) -72 дБм (1200...1600 нм, чувствительность - RAPID6) |
||
| Режим высокого динамического диапазона | SWITCH (Чувствительность: MID, HIGH1-3, RAPID4-6) | ||
|
Максимальная безопасная входная мощность |
+25 дБм (полная входная мощность) | ||
| Максимальная входная мощность | +20 дБм (на один канал, весь диапазон) | ||
| Точность измерения мощности излучения |
± 0.5 дБ (1310/1550 нм, при мощности -20 дБм, чувствительность: МID, HIGH1-3, RAPID4-6) |
||
| Линейность шкалы измерения мощности |
± 0.05 дБ (при входной мощности от -50 до +10 дБм, чувствительность: HIGH1-3) |
||
|
Изменение чувствительности от длины |
± 0.2 дБ (от 1520 до 1620 нм) |
||
|
Чувствительность к поляризации |
± 0.2 дБ (1550 нм) | ||
| Динамический диапазон | Разрешение 0.005 нм |
60 дБ (пик±0.1 нм) |
|
|
Разрешение 0.02 нм |
65 дБ (пик±0.2 нм) |
||
| Коэффициент подавления рассеянного света |
80 дБ |
||
|
Уровень обратного отражения от входного |
30 дБ | ||
| Оптический разъем |
FC/PC; опционально: SC/PC |
||
| Время измерения | 0.2 с (чувствительность: RAPID1, развертка: 100 нм, число точек: 100001, число усреднений:1) | ||
| Встроенный калибровочный источник | источник эталонной длины волны, предназначенный для автокалибровки | ||
| Время прогрева | минимум 1 час | ||
| Общие характеристики | |||
| Интерфейсы |
Ethernet; GP-IB; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход. |
||
| Удаленное управление |
Etheгnet(TCP/IP); GP-IB; Поддержка команд IEEE488.1 и IEEE488.2 |
||
| Вход/выход для продувки газом | Нейлоновая трубка, внешний диаметр 1/4 дюйма | ||
|
Сохранение результатов |
Внутренняя память: 512 Мб Внешняя память: внешний накопитель с интерфейсом USB, формат FAT32 Формат файлов: CSV (текст), бинарный, ВМР, PNG, JPEG |
||
| Дисплей |
10.4 дюйма емкостной сенсорный цветной LCD разрешение 1024 х 768 точек |
||
| Размеры | 426х221х459 мм исключая защиту и ручки | ||
| Вес | 25 кг | ||
| Электропитание | 100 - 240 В, 50/60 Гц | ||
| Условия эксплуатации и хранения |
Температура с гарантированными характеристиками: от +20 до +26 °С Рабочая температура: от +5 до +35 °С Температура хранения: от -10 до +50 °С При влажности не более от 20 до 80% (без конденсации) |
||
| Стандарт безопасности | EN61010-1 | ||
| Стандарт безопасности лазера | EN60825-1: 2014, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1 | ||
| EMC |
Излучение: EN61000-3-2, EN61000-3-3, RCM EN 55011 Class A Group 1, EN61326-1 Class A, EN 55011 Class A Group 1, Korea Electromagnetic Conformity Standart Защита: EN61326-1 Table 2 |
||
| Рекомендованный период калибровки | 1 год | ||
