AQ6377 Yokogawa Анализатор оптического спектра

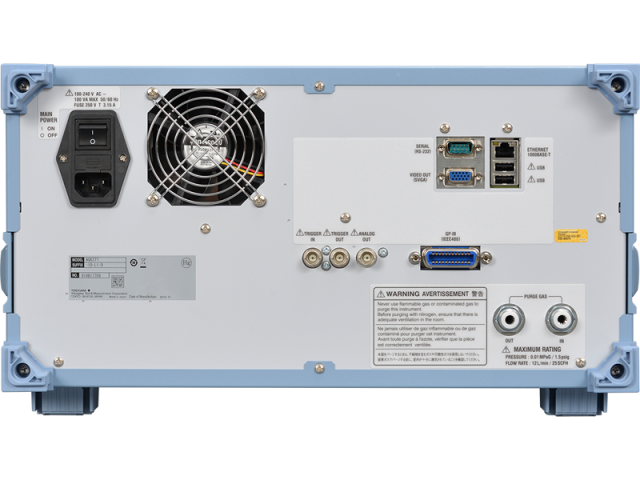

Оптический спектроанализатор AQ6377 Yokogawa может уменьшить влияние поглощения водяного пара и обеспечить более надежные и точные измерения благодаря непрерывной подаче чистого продувочного газа, такого как азот, в монохроматор через порты на задней панели.
Благодаря используемой дифракционной технологии монохроматор в некоторых случаях может создавать дифрагированный свет высокого порядка, который появляется на длинах волн, кратных входным длинам волн. Благодаря встроенному фильтру, который отсекает излучение с длиной волны менее 1500 нм, значительно снижается влияние дифрагированного света высокого порядка на результаты измерений.
Особенности анализатора оптического сигнала Yokogawa AQ6377:
- Диапазон длин волн: 1900 - 5500 нм;
- Оптический вход "free space" для волокон с диаметром сердцевины до 400 мкм;
- Точность измерения длины волны от 0,5 нм;
- Чувствительность - 60 дБм;
- Диапазон измеряемой мощности от -60 до + 13 дБм;
- Продувка газом для снижения влияния паров воды.
Характеристики анализатора оптического спектра AQ6377 Йокогава электрик:
Измерительные характеристики |
||||
|
Модель |
Yokogawa AQ6377E-10-L1-F | |||
| Диапазон измерения длин волн |
1900...5500 нм |
|||
| Диапазон развертки по длине волны | 1,0...3600 нм (полный диапазон), 0 нм | |||
| Точность измерения длины волны |
± 0,5 нм (весь диапазон) |
|||
| Установка разрешения по длине волны |
0,2, 0,5, 1, 2, 5 нм |
|||
| Минимальное разрешение выборки | 0,01 нм | |||
| Число точек выборки | 101...50001, AUTO | |||
| Установка уровня чувствительности | NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 (только высокий динамический режим /CHOP в HIGH1-3) | |||
| Чувствительность по уровню мощности излучения |
-40 дБм (1900...2200 нм, чувствительность - HIGH3) -50 дБм (2200...2900 нм, чувствительность - HIGH3)
-60 дБм (2900...4500 нм, чувствительность - HIGH3) |
|||
| Максимальная входная мощность | +13 дБм (на канал, весь диапазон длин волн) | |||
|
Максимальная безопасная входная мощность |
+20 дБм (полная входная мощность) | |||
| Погрешность измерения мощности излучения |
± 2,0 дБ (2000 нм, при мощности -10 дБм, чувствительность: HIGH1, HIGH2, HIGH3, одномодовое волокно) |
|||
| Динамический диапазон |
50 дБ (пик±5 нм, при разрешении 0,2 нм, чувствительность: HIGH1, HIGH2, HIGH3) |
|||
| Применяемое волокно | SM, ММ (волокна с большим диаметром сердцевины до 400 мкм) | |||
| Оптический разъем | FC (измерительный и калибровочный порты) | |||
| Встроенный калибровочный источник излучения | Источник эталонной длины волны (для регулировки и калибровки по длине волны) | |||
| Время развертки |
NORM_AUTO: 0.5 с, NORMAL: 1 с, МID: 2 с, HIGH1: 20 с |
|||
| Время прогрева | Минимум 1 час | |||
Общие характеристики |
||||
| Интерфейсы |
GP-IB; RS-232; Etheгnet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход. |
|||
| Удаленное управление |
GP-IB; RS-232; Etheгnet(TCP/IP); Поддержка стандартов IEEE488.1 и IEEE488.2 |
|||
| Вход/выход для продувки газом | Нейлоновая трубка, внешний диаметр 1/4 дюйма | |||
|
Сохранение |
Внутренняя память: 512 Мб, 64 трассы, 64 программы, 3 шаблонных линии Внешняя память: внешний накопитель с интерфейсом USB, формат FAT32 Формат файлов: CSV (текст), бинарный, ВМР, TIFF |
|||
| Дисплей |
10,4 дюйма цветной LCD разрешение 800 х 600 точек |
|||
|
Размеры |
426х221х459 мм | |||
| Вес | 23 кг | |||
| Электропитание | 100 - 240 В, 50/60 Гц | |||
| Условия эксплуатации и хранения |
идеальная температура для измерений: от +18 до +26 °С |
|||
|
Стандарт безопасности |
EN61010-1 |
|||
| Стандарт безопасности лазера |
EN60825-1: 2014+A11: 2021, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1 |
|||
|
EMC |
Излучение: EN61326-1 Class A, EN55011 Class A Group 1, EN61000-3-2, EN61000-3-3, RCM EN55011 Class A Group 1, Korea Electromagnetic Conformity Standart Защита: EN61326-1 Table 2 |
|||
| Рекомендованный межповерочный период | 1 год | |||
