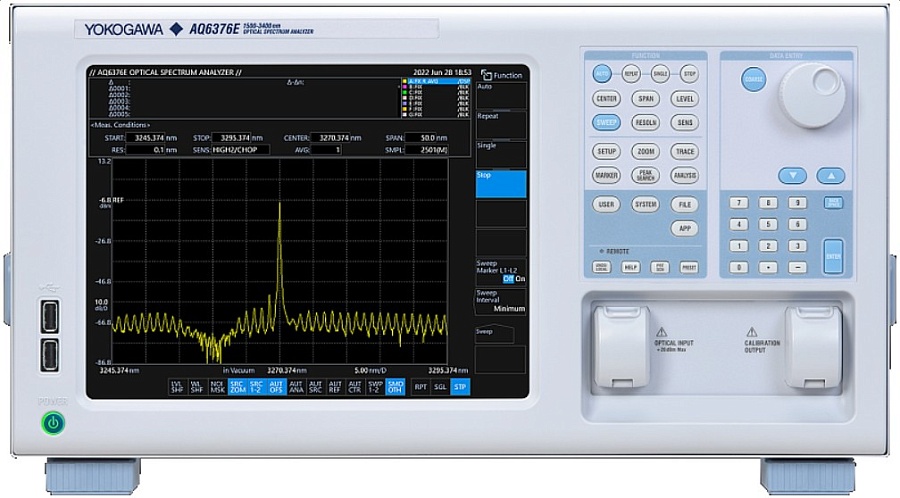

AQ6376E Yokogawa Анализатор оптического спектра
Анализатор оптического сигнала AQ6376E Yokogawa использует двойной монохроматор для достижения высокого разрешения по длине волны (0,1 нм) и широкого динамического диапазона. Таким образом, сигналы и шумы, расположенные близко друг к другу, могут быть измерены раздельно.
Оптический спектроанализатор Yokogawa AQ6376E обеспечивает гораздо более высокую скорость развертки, чем обычные измерительные системы, в которых используется монохроматор. Максимальное время развертки составляет всего 0,5 секунды для интервала 100 нм.
Особенности OSA анализатора Yokogawa AQ6376E:
- Диапазон длин волн: 1500 - 3400 нм;
- Диапазон измеряемой мощности от -65 до + 13 дБм;
- Оптический вход "free space" для волокон с диаметром сердцевины до 400 мкм;
- Чувствительность - 65 дБм;
- Точность измерения длины волны от 0,5 нм;
- Продувка газом для снижения влияния паров воды;
- Емкостный сенсорный экран с диагональю 10,4 дюйма.
| Измерительные характеристики | ||||
|
Модель |
Yokogawa AQ6376E-10-L1-F | |||
| Диапазон измерения длин волн |
1500...3400 нм |
|||
| Диапазон развертки по длине волны | 0.5...1900 нм (полный диапазон), 0 нм | |||
| Точность измерения длины волны |
± 0.5 нм (весь диапазон) |
|||
| Повторяемость длины волны | ± 0,015 нм (1 мин) | |||
| Установка разрешения по длине волны |
0.1, 0.2, 0.5, 1, 2 нм |
|||
| Минимальное разрешение выборки | 0.003 нм | |||
| Число точек выборки | 101...200001, AUTO | |||
| Установка уровня чувствительности | NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 (только высокий динамический режим /CHOP в HIGH1-3) | |||
| Чувствительность по уровню мощности излучения |
-65 дБм (1500...2200 нм, чувствительность - HIGH3) -55 дБм (2200...3200 нм, чувствительность - HIGH3)
-50 дБм (3200...3400 нм, чувствительность - HIGH3) |
|||
| Максимальная входная мощность | +13 дБм (на канал, весь диапазон длин волн) | |||
|
Максимальная безопасная входная мощность |
+20 дБм (полная входная мощность) | |||
| Погрешность измерения мощности излучения |
± 1.0 дБ (1550 нм, при мощности -20 дБм, чувствительность: МID, |
|||
| Линейность измерения мощности |
± 0.2 дБ (при входной мощности от -30 до 10 дБм, чувствительность: HIGH1, HIGH2, HIGH3) |
|||
| Динамический диапазон |
40 дБ (пик±1 нм, при разрешении 0.1 нм, 1523 нм, чувствительность: HIGH1, HIGH2, HIGH3) 55 дБ (пик±2 нм, при разрешении 0.1 нм, 1523 нм, чувствительность: HIGH1, HIGH2, HIGH3) |
|||
| Применяемое волокно | SM (9/125), ММ (GI 50/125, GI 62.5/125, волокна с большим диаметром сердцевины до 400 мкм) | |||
| Оптический разъем | FC (измерительный и калибровочный порты) | |||
| Встроенный калибровочный источник излучения | Источник эталонной длины волны (для регулировки и калибровки по длине волны) | |||
| Время развертки |
NORM_AUTO: 0.5 с, NORMAL: 1 с, МID: 2 с, HIGH1: 20 с |
|||
| Время прогрева | Минимум 1 час | |||
| Общие характеристики | ||||
| Интерфейсы |
GP-IB; Etheгnet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход |
|||
| Удаленное управление |
GP-IB; Etheгnet(TCP/IP); Поддержка стандартов IEEE488.1 и IEEE488.2 |
|||
| Вход/выход для продувки газом | Нейлоновая трубка, внешний диаметр 1/4 дюйма | |||
|
Сохранение |
Внутренняя память: 512 Мб Внешняя память: внешний накопитель с интерфейсом USB, формат FAT32 Формат файлов: CSV (текст), бинарный, ВМР, PNG, JPEG |
|||
| Дисплей |
10.4 дюйма емкостной сенсорный цветной LCD разрешение 1024 х 768 точек |
|||
|
Размеры |
426х221х459 мм | |||
| Вес | 22 кг | |||
| Электропитание | 100 - 240 В, 50/60 Гц | |||
| Условия эксплуатации и хранения |
идеальная температура для измерений: от +18 до +28 °С |
|||
|
Стандарт безопасности |
EN61010-1 |
|||
| Стандарт безопасности лазера |
EN60825-1: 2014+A11: 2021, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1 |
|||
|
EMC |
Излучение: EN61000-3-2, EN61000-3-3, EN61326-1 Class A Group 1, RCM EN61326-1 Class A Group 1, Korea Electromagnetic Conformity Standart Защита: EN61326-1 Table 2 |
|||
| Рекомендованный период калибровки | 1 год | |||
