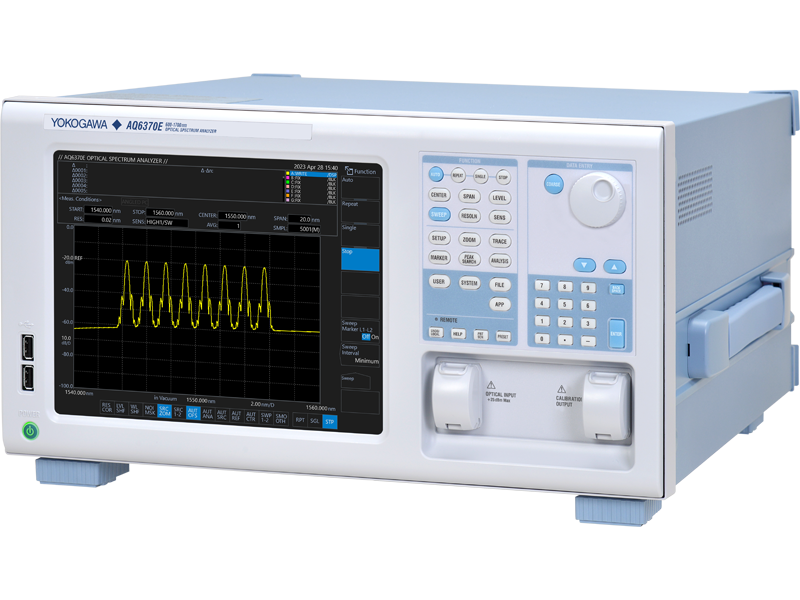

AQ6370E Yokogawa Анализатор оптического спектра
Диапазон длин волн: 600 - 1700 нм. Динамический диапазон 78 дБ. OSA анализатор AQ6370E Yokogawa позволяет тестировать как одномодовые волокна класса DWDM, так и многомодовые волокна с VCSEL-источником.
Оптический спектроанализатор AQ6370E Yokogawa предназначен для работы в области телекоммуникаций и может тестировать источники излучения высокой мощности, такие как оптические усилители и лазеры накачки для рамановских усилителей, а также очень слабые оптические сигналы. Чувствительность измерения может быть выбрана из семи категорий в зависимости от условий тестирования и требований к скорости измерения.
Важной особенностью OSA анализатора Yokogawa AQ6370E является оптический вход типа "free space", который позволяет проводить измерения SM и MM волокон, волокон с угловой полировкой или с большим диаметром сердцевины. При подключении разъема с угловой полировкой анализатор корректирует смещение уровня мощности, вызванное более высокими вносимыми потерями.
Особенности анализатора оптического спектра Yokogawa AQ6370E:
- Диапазон длин волн 600 - 1700 нм;
- Повышенная точность измерения длины волны 8 пм/15 пм;
- Динамический диапазон 78 дБ;
- Диапазон измеряемой мощности от +20 до -90 дБм;
- Функция коррекции уровня мощности при подключении разъема с угловой полировкой;
- Более четкое измерение спектра для визуализации боковых мод;
- Высокая скорость измерений;
- Встроенный калибровочный источник;
- Большой емкостной сенсорный экран 10,4 дюйма.
| Измерительные характеристики | |||
|
Модель |
Yokogawa AQ6370E-10-L1-F/FC/RFC (стандартное разрешение) | Yokogawa AQ6370E-20-L1-F/FC/RFC (высокое разрешение) | |
| Диапазон измерения длины волны | 600...1700 нм | ||
| Диапазон развертки по длине волны | 0.1...1100 нм (полный диапазон), 0 нм | ||
| Точность измерения длины волны |
± 0.02 нм (1450...1620 нм, ± 0,015 нм типичное) ± 0.1 нм (весь диапазон) |
± 0.01 нм (1520...1580 нм, ± 0,008 нм типичное) ± 0.02 нм (1450...1520 нм, 1580...1620 нм, ± 0,015 нм типичное) ± 0.1 нм (весь диапазон) |
|
| Линейность измерения длины волны |
± 0.01 нм (1520...1580 нм) ± 0.15 нм (1450...1520 нм, 1580...1620 нм) |
||
| Воспроизводимость измерения длины волны | ± 0.005 нм (1 мин) | ||
| Установка разрешения | 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2 нм | ||
| Точность установки разрешения | ± 5% (1450...1620 нм, при разрешении ≥0.1 нм, коррекция разрешения ON, номер интервала AUTO) | ||
| Минимальный интервал разрешения | 0,001 нм | ||
| Число точек в спектрограмме | 101...200001, AUTO | ||
| Установка уровня чувствительности |
режим TRAD: NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 режим SMSR: MID/SMSR, HIGH1/SMSR |
||
| Режим высокого динамического диапазона | SWITCH (Чувствительность: MID, HIGH1-3) | ||
| Чувствительность по уровню входной мощности излучения |
-90 дБм (1300...1620 нм, чувствительность - HIGH3) -85 дБм (1000...1300 нм, чувствительность - HIGH3) -60 дБм (600...1000 нм, чувствительность - HIGH3) |
||
| Максимальная входная мощность | +20 дБм (на один канал, весь диапазон) | ||
|
Максимальная безопасная входная мощность |
+25 дБм (полная входная мощность) | ||
| Погрешность измерения мощности излучения |
± 0.4 дБ (1310/1550 нм, при мощности -20 дБм, чувствительность: МID, HIGH1-3) |
||
| Линейность шкалы измерения мощности |
± 0.05 дБ (при входной мощности от -50 до +10 дБм, чувствительность: HIGH1-3) |
||
|
Изменение чувствительности от длины |
± 0.1 дБ (от 1520 до 1580 нм), ± 0.2 дБ (от 1450 до 1520 нм, от 1580 до 1620 нм) |
||
|
Чувствительность к поляризации |
± 0.05 дБ (1550/1600 нм); ± 0.08 дБ (1310 нм) | ||
| Динамический диапазон | Разрешение 0.02 нм |
55 дБ (пик±0.2 нм) |
58 дБ (пик±0,2 нм, тип. 60 дБ) |
| Разрешение 0.05 нм |
73 дБ (пик±1.0 нм) |
73 дБ (пик±1.0 нм, тип. 78 дБ) |
|
| Разрешение 0.1 нм |
57 дБ (пик±0.4 нм) |
60 дБ (пик±0.4 нм, тип. 67 дБ) |
|
| Коэффициент подавления рассеянного света | 73 дБ | 76 дБ (80 дБ типичный) | |
|
Уровень обратного отражения от входного |
типичный 35 дБ (с разъемом APC) | ||
| Применяемое волокно | SM (9/125), GI (50/125, 62.5/125), волокна с большим диаметром сердцевины до 200 мкм | ||
| Оптические разъемы |
оптический вход: адаптер AQ9447 FC; оптический выход встроенного калибровочного источника: адаптер AQ9441 FC; опционально: адаптер |
||
| Встроенный калибровочный источник | источник эталонной длины волны (для регулировки и калибровки по длине волны) | ||
| Время развертки по длинам волн | NORM_AUTO: 0.2 с, NORMAL: 1 с, МID: 2 с, HIGH1: 5 с, HIGH2: 20 с, HIGH3: 75 с | ||
| Время прогрева | минимум 1 час (после прогрева требуется юстировка) | ||
| Общие характеристики | |||
| Интерфейсы |
GP-IB; Etheгnet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход. |
||
| Удаленное управление |
GP-IB; Etheгnet(TCP/IP); Поддержка стандартов IEEE488.1 и IEEE488.2 |
||
|
Сохранение результатов |
Внутренняя память: 512 Мб Внешняя память: внешний накопитель с интерфейсом USB, формат FAT32 Формат файлов: CSV (текст), бинарный, ВМР, PNG, JPEG |
||
| Дисплей |
10.4 дюйма емкостной сенсорный цветной LCD разрешение 1024 х 768 точек |
||
| Размеры | 426х221х459 мм | ||
| Вес | 19 кг | ||
| Электропитание | 100 - 240 В, 50/60 Гц | ||
| Условия эксплуатации и хранения |
идеальная температура для измерений: от +18 до +28 °С рабочая температура: от +5 до +35 °С температура хранения: от -10 до +50 °С при влажности не более 80% (без конденсации) |
||
| Стандарт безопасности | EN61010-1 | ||
| Стандарт безопасности лазера | EN60825-1: 2014+A11: 2021, IEC 60825-1: 2007, GB 7247. 1-2012 Class 1 | ||
| EMC |
Излучение: EN61000-3-2, EN61000-3-3, EN61326-1 Class A Group 1, RCM EN61326-1 Class A Group 1, Korea Electromagnetic Conformity Standart Защита: EN61326-1 Table 2 |
||
| Рекомендованный период калибровки | 1 год | ||
