Xinertel X2-10G — высокоплотный нагрузочный модуль Ethernet 10GE L2–L7
Xinertel X2-10G — нагрузочный модуль Ethernet для функционального и нагрузочного тестирования сетевого оборудования на уровнях L2–L7. Поддерживает до 16 портов: SFP/SFP+ 1/10GE или RJ45 100M/1/2.5/5/10GE, генерацию и захват трафика на полной линейной скорости, эмуляцию маршрутизации, MPLS, VXLAN/EVPN, multicast и Segment Routing, а также тесты RFC2544/2889/3918 и stateful L4–L7-трафик.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Xinertel X2-10G — нагрузочный модуль Ethernet для функционального и нагрузочного тестирования сетевого оборудования на уровнях L2–L7. Поддерживает до 16 портов: SFP/SFP+ 1/10GE или RJ45 100M/1/2.5/5/10GE, генерацию и захват трафика на полной линейной скорости, эмуляцию маршрутизации, MPLS, VXLAN/EVPN, multicast и Segment Routing, а также тесты RFC2544/2889/3918 и stateful L4–L7-трафик.
Модели
X2-10G Test Module

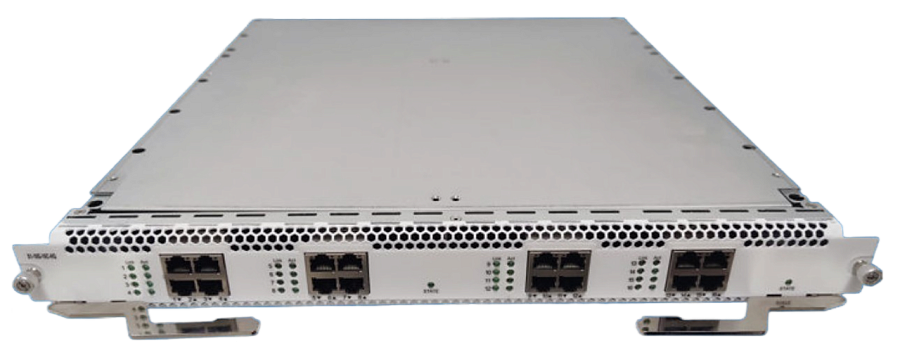

X2-10G Test Module (медный порт)
Благодаря профессиональным возможностям генерации и анализа трафика L2–L7 многоскоростной тестовый модуль X2-10G поддерживает крупномасштабную эмуляцию протоколов маршрутизации и коммутации и трафика, а также benchmark-тесты (такие как RFC2544/RFC2889/RFC3918), функциональные тесты, тесты производительности, длительные испытания стабильности и надёжности сверхвысокоплотного сетевого оборудования 10GE.
Ключевые особенности
•Интерфейс RJ45, поддержка 100M/1G/2.5G/5G/10G.
•Поддержка крупномасштабного трафика L2-3r и эмуляции протоколов маршрутизации и коммутации.
•Один порт поддерживает до 32K потоков передаваемого трафика и 64K потоков статистики трафика.
•Один порт поддерживает до 500000 отдельных записей маршрутов.
•Поддержка тестирования производительности протоколов маршрутизации, multicast, доступа, MPLS, VXLAN, segmented routing (SR) и других протоколов.
•Генерация трафика, статистика и захват на базе FPGA со 100% линейной скоростью.
•Поддержка RFC2544, RFC2889, RFC3918 и других наборов benchmark-тестов.
•Поддержка HTTP/TCP и других тестов L47.
•Поддержка тестового программного обеспечения на китайском и английском языках.
•Поддержка системы тестовых отчётов на китайском и английском языках.
Модели
| Наименование продукта | Описание продукта | Классификация продукта |
|---|---|---|
| X2-10G-16C-HQ test module | 16-портовый RJ45, 5-скоростной тестовый модуль производительности 100M/1G/2.5G/5G/10G. | Тестовый модуль серии DarYu |
| X2-10G-8C-HQ test module | 8-портовый RJ45, 5-скоростной тестовый модуль производительности 100M/1G/2.5G/5G/10G. | Тестовый модуль серии DarYu |
Технические характеристики
| Аппаратные и электрические характеристики | |
| Скорость портов | Медный порт: 100M/1G/2.5G/5G/10G; поддержка 101% линейной скорости. |
| Плотность портов | До 16. |
| Стандарты интерфейсов | 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T. |
| Резервирование пользователем | Резервирование по портам. |
| Переключение скорости портов | Переключение скорости по группе портов, 8 портов в группе. |
| Габариты (Ш×В×Г) | 437mm × 45.32mm × 468.746mm. |
| Температура | 0° C…35° C. |
| Влажность | 20%…85%. |
| Максимальная потребляемая мощность (Вт) | 400W. |
| Трафик | |
| Максимальное количество потоков на порт | 32K. |
| Длина кадра (байт) | 58–16383. |
| Управление длиной кадра | Fixed, Increment, Decrement, Random, Auto и IMIX. |
| Динамические поля | Для каждого потока доступны 6 динамических полей; поддерживаются различные способы динамического управления: Fixed, Increment, Decrement, List и Random. |
| Таблица записей маршрутов | 500000 записей маршрутов. |
| Режим передачи | Continuous, Burst и Time Burst на основе порта; Continuous и Burst на основе потока. |
| Изменение полосы | Изменение по порту или потоку. |
| Задержка и джиттер | LIFO, FIFO, LILO и FILO. |
| Разрешение временной метки | 2.5 наносекунды. |
| Встроенные шаблоны протоколов | VLAN, ICMP, PPPoE, GRE, DHCP, L2TP, IPv6, MPLS, GTP, GOOSE, VXLAN, OSPF, TCP и UDP и т. д. |
| Пользовательский кадр | Поддерживается настройка кадра и сохранение отредактированного шаблона кадра; пользовательское поле может проверяться контрольной суммой. |
| Пользовательская полезная нагрузка | Поддерживается импорт пользовательской полезной нагрузки размером 512K байт; первые 16K байт могут настраиваться с переходами. |
| Управление потоком | Полнодуплексное управление потоком. |
| Генерация ошибочных пакетов | Ошибка CRC, кадр избыточной длины. |
| Статистика | |
| Статистические потоки на порт | 64K. |
| Форма статистики | Статистика CSV, графическая статистика, автоматическое сохранение CSV-файлов. |
| Статистика (порт) | Переданные/принятые кадры, скорость передачи/приёма кадров, полоса приёма, статистика ошибочных кадров, статистика фильтров и пользовательская статистика, статистика ошибок FCS, ошибки контрольной суммы TCP/UDP, статистика Pause Frame и т. д. |
| Статистика (поток) | Переданные/принятые кадры, скорость передачи/приёма потока, полоса приёма, статистика ошибочных кадров, статистика потерь пакетов в реальном времени, статистика нарушения порядка пакетов, задержка, джиттер и пользовательская статистика и т. д. |
| Операции со статистикой | Поддерживается сортировка статистических результатов, выполнение математических операций, включая сложение, вычитание, умножение и деление, а также настройка количества статистических записей на каждой странице и т. д. |
| Захват | |
| Буфер захвата (байт) | 256K. |
| Режим захвата | Захват данных и принимаемых кадров плоскости управления; захват передаваемых и принимаемых кадров плоскости управления; захват на основе шаблонов фильтрации; захват отфильтрованных ошибочных пакетов; перезапись буфера захвата; поддержка задания количества загружаемых захваченных пакетов. |
| Эмуляция протоколов | |
| Маршрутизация и MPLS | RIPv1v2, RIPng, OSPFv2, OSPFv3, ISISv4, ISISv6, BGP, BGP4+, LDP, MPLS L3VPN, VPLS, VLL, 6VPE, 6PE. |
| Доступ | PPPoE Client/Server, DHCPv4 Client/Server, DHCPv6 Client/Server, DHCPv6 PD Client/Server, L2TPv2, 802.1x. |
| Multicast | IGMPv1/v2/v3, MLDv1/v2, IGMP/MLD Querier, PIM-SM. |
| Центр обработки данных | VXLAN, OpenFlow, OVSDB, EVPN, LACP. |
| Прочее | BFD, 802.1ag, 802.1ah, автоматическая конфигурация IPv6. |
| Набор тестов | RFC2544, RFC2889, RFC3918, Asymmetric Test, Smart Scripter. |
| Stateful-протоколы L47 | HTTP, HTTPS, TCP, FTP, DNS, Mail (SMTP/POP3/IMAP), SSH, TFTP, Telnet, UDP, Application replay и т. д. |
| Программная платформа | |
| Клиентское ПО | Renix, ALPS. |
| API | Tcl, Python3.x, GUIToTcl, GUIToPython. |
| Язык GUI | Английский, упрощённый китайский. |
| Аппаратная платформа | |
| Шасси | DarYu 3000, DarYu 12000. |
| Операционная система шасси | Linux CentOS7.X. |

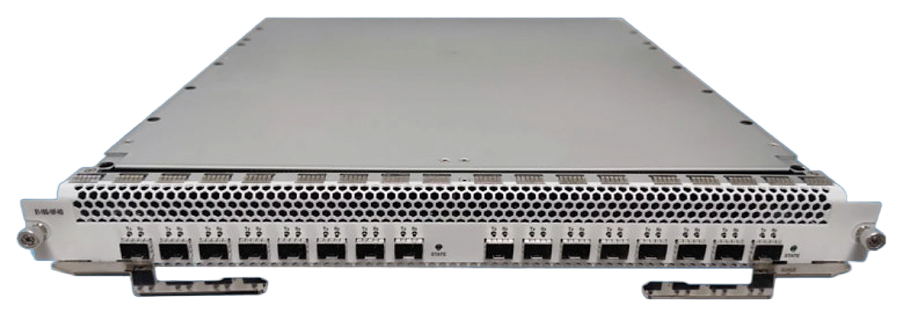

X2-10G Test Module (оптический порт)
Благодаря профессиональным возможностям генерации и анализа трафика L2–L7 многоскоростной тестовый модуль X2-10G поддерживает крупномасштабную эмуляцию протоколов маршрутизации и коммутации и трафика, а также benchmark-тесты (такие как RFC2544/RFC2889/RFC3918), функциональные тесты, тесты производительности, длительные испытания стабильности и надёжности сверхвысокоплотного сетевого оборудования 10GE.
Ключевые особенности
•Интерфейс SFP/SFP+, поддержка 1G/10G.
•Поддержка крупномасштабного трафика L2-3r и эмуляции протоколов маршрутизации и коммутации.
•Один порт поддерживает до 32K потоков передаваемого трафика и 64K потоков статистики трафика.
•Один порт поддерживает до 500000 отдельных записей маршрутов.
•Поддержка тестирования производительности протоколов маршрутизации, multicast, доступа, MPLS, VXLAN, segmented routing (SR) и других протоколов.
•Генерация трафика, статистика и захват на базе FPGA со 100% линейной скоростью.
•Поддержка RFC2544, RFC2889, RFC3918 и других наборов benchmark-тестов.
•Поддержка HTTP/TCP и других тестов L47.
•Поддержка тестового программного обеспечения на китайском и английском языках.
•Поддержка системы тестовых отчётов на китайском и английском языках.
Модели
| Наименование продукта | Описание продукта | Классификация продукта |
|---|---|---|
| X2-10G-16F-HD test module | 16-портовый SFP/SFP+ тестовый модуль производительности 1G/10G. | Тестовый модуль серии DarYu |
| X2-10G-8F-HD test module | 8-портовый SFP/SFP+ тестовый модуль производительности 1G/10G. | Тестовый модуль серии DarYu |
Технические характеристики
| Аппаратные и электрические характеристики | |
| Скорость портов | Оптический порт: 10G/1G; поддержка 101% линейной скорости. |
| Плотность портов | До 16. |
| Стандарты интерфейсов | 100BASE-T, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T. |
| Резервирование пользователем | Резервирование по портам. |
| Переключение скорости портов | Переключение скорости по группе портов, 8 портов в группе. |
| Габариты (Ш×В×Г) | 437mm × 45.32mm × 468.746mm. |
| Температура | 0° C…35° C. |
| Влажность | 20%…85%. |
| Трафик | |
| Максимальное количество потоков на порт | 32K. |
| Длина кадра (байт) | 58–16383. |
| Управление длиной кадра | Fixed, Increment, Decrement, Random, Auto и IMIX. |
| Динамические поля | Для каждого потока доступны 6 динамических полей; поддерживаются различные способы динамического управления: Fixed, Increment, Decrement, List и Random. |
| Таблица записей маршрутов | 500000 записей маршрутов. |
| Режим передачи | Continuous, Burst и Time Burst на основе порта; Continuous и Burst на основе потока. |
| Изменение полосы | Изменение по порту или потоку. |
| Задержка и джиттер | LIFO, FIFO, LILO и FILO. |
| Разрешение временной метки | 2.5 наносекунды. |
| Встроенные шаблоны протоколов | VLAN, ICMP, PPPoE, GRE, DHCP, L2TP, IPv6, MPLS, GTP, GOOSE, VXLAN, OSPF, TCP и UDP и т. д. |
| Пользовательский кадр | Поддерживается настройка кадра и сохранение отредактированного шаблона кадра; пользовательское поле может проверяться контрольной суммой. |
| Пользовательская полезная нагрузка | Поддерживается импорт пользовательской полезной нагрузки размером 512K байт; первые 16K байт могут настраиваться с переходами. |
| Управление потоком | Полнодуплексное управление потоком. |
| Генерация ошибочных пакетов | Ошибка CRC, кадр избыточной длины. |
| Статистика | |
| Статистические потоки на порт | 64K. |
| Форма статистики | Статистика CSV, графическая статистика, автоматическое сохранение CSV-файлов. |
| Статистика (порт) | Переданные/принятые кадры, скорость передачи/приёма кадров, полоса приёма, статистика ошибочных кадров, статистика фильтров и пользовательская статистика, статистика ошибок FCS, ошибки контрольной суммы TCP/UDP, статистика Pause Frame и т. д. |
| Статистика (поток) | Переданные/принятые кадры, скорость передачи/приёма потока, полоса приёма, статистика ошибочных кадров, статистика потерь пакетов в реальном времени, статистика нарушения порядка пакетов, задержка, джиттер и пользовательская статистика и т. д. |
| Операции со статистикой | Поддерживается сортировка статистических результатов, выполнение математических операций, включая сложение, вычитание, умножение и деление, а также настройка количества статистических записей на каждой странице и т. д. |
| Захват | |
| Буфер захвата (байт) | 256K. |
| Режим захвата | Захват данных и принимаемых кадров плоскости управления; захват передаваемых и принимаемых кадров плоскости управления; захват на основе шаблонов фильтрации; захват отфильтрованных ошибочных пакетов; перезапись буфера захвата; поддержка задания количества загружаемых захваченных пакетов. |
| Эмуляция протоколов | |
| Маршрутизация и MPLS | RIPv1v2, RIPng, OSPFv2, OSPFv3, ISISv4, ISISv6, BGP, BGP4+, LDP, MPLS L3VPN, VPLS, VLL, 6VPE, 6PE. |
| Доступ | PPPoE Client/Server, DHCPv4 Client/Server, DHCPv6 Client/Server, DHCPv6 PD Client/Server, L2TPv2, 802.1x. |
| Multicast | IGMPv1/v2/v3, MLDv1/v2, IGMP/MLD Querier, PIM-SM. |
| Центр обработки данных | VXLAN, OpenFlow, OVSDB, EVPN, LACP. |
| Прочее | BFD, 802.1ag, 802.1ah, автоматическая конфигурация IPv6. |
| Набор тестов | RFC2544, RFC2889, RFC3918, Asymmetric Test, Smart Scripter. |
| Stateful-протоколы L47 | HTTP, HTTPS, TCP, FTP, DNS, Mail (SMTP/POP3/IMAP), SSH, TFTP, Telnet, UDP, Application replay и т. д. |
| Программная платформа | |
| Клиентское ПО | Renix, ALPS. |
| API | Tcl, Python3.x, GUIToTcl, GUIToPython. |
| Язык GUI | Английский, упрощённый китайский. |
| Аппаратная платформа | |
| Шасси | DarYu 3000, DarYu 12000. |
| Операционная система шасси | Linux CentOS7.X. |
