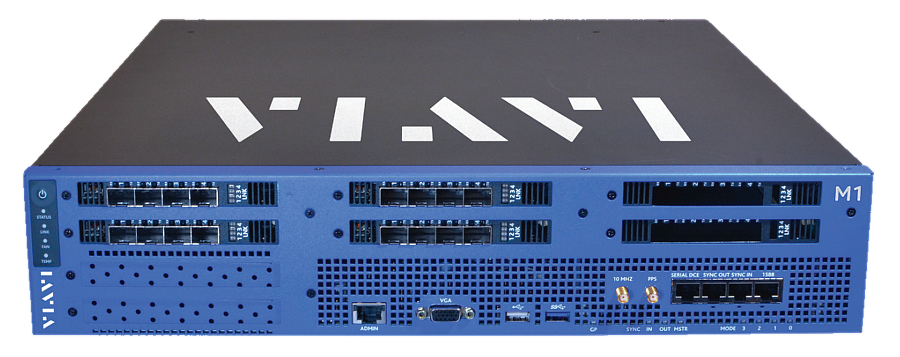

VIAVI (Spirent) TestCenter M1 Multi-Speed Appliance — компактная
VIAVI M1 Multi-speed Appliances
Компактная тестовая платформа Layer 2–3 — 100/50/40/25/10/5/2.5/1G и 10/100/1000M
Обзор решения
VIAVI M1 Appliance для TestCenter — компактная платформа высокой плотности, предлагающая комплексный набор средств для генерации, анализа, захвата и фильтрации сетевых пакетов. M1 Appliance сочетает генерацию и анализ трафика Layer 2–3 VIAVI с возможностями эмуляции сети и протоколами прикладного уровня для эмуляции широкого спектра типов устройств, пользователей и протоколов.
M1 также обеспечивает высокую производительность при конкурентной совокупной стоимости владения (TCO) в компактном форм-факторе 2U. M1 может использоваться в настольной лабораторной среде, где избыточный шум оборудования может мешать операторам, или в традиционной тестовой лаборатории. Гибкость M1 позволяет использовать платформу на всём жизненном цикле тестирования для функционального тестирования, тестирования производительности и benchmark-тестирования инфраструктуры сетей центров обработки данных и операторов связи, а также развивающихся технологий SDN и NFV.
Функции и преимущества
Применение
SDN и центры обработки данных: проверка производительности пересылки и функциональных возможностей Software-Defined Networks (SDN) с ультранизкой задержкой и гибкой плотностью портов. Поддерживаются ключевые технологии VXLAN, OpenFlow, PCE, Segment Routing и BGP-LS.
Benchmark-тестирование устройств: тестирование по методикам IETF RFC 2544, RFC 2889 и RFC 3918 с простой настройкой тестов с использованием динамически связанного трафика и автоматизированных мастеров.
Магистральные и граничные маршрутизаторы и коммутаторы: проверка масштабируемости, надёжности и производительности сервисов Layer 2 и Layer 3, включая данные, multicast и видео, передаваемые с использованием unicast-маршрутизации, multicast-маршрутизации, коммутации и технологий MPLS VPN.
Carrier Ethernet: проверка масштабируемости, надёжности и производительности Ethernet-сервисов, предоставляемых с использованием Ethernet OAM, MPLS-TP, VPLS, PWE3 Pseudowire, bridged Ethernet, протоколов пакетного транспорта или комбинаций этих технологий.
Эмуляция абонентов: проверка установки и завершения соединений для тысяч абонентов доступа, использующих различные сервисы поверх различных туннельных технологий (VLAN, L2GRE, MPLS, VPN, VPLS и т. д.) при нормальных или исключительных условиях трафика.
Общие технические характеристики M1 Appliance
| Синхронизация времени между NIC и между системами | Осциллятор класса Stratum-3 является источником времени по умолчанию. Тактовая частота передающей линии соответствует точной номинальной скорости Ethernet ± • Разрешение временной метки кадра: 2.5 ns. • Поддерживаются внешние источники времени на основе GPS и CDMA. • Поддерживаются пакетные внешние источники времени IEEE 1588v2 и NTP. • Поддерживаются внешние источники времени на основе TIA/EIA-95B. |
| Гистограммы | Гистограммы на уровне портов. |
| Условия эксплуатации | Температура окружающей среды 41°–86°F (5°–30°C). Относительная влажность 20%–80%. |
| Диапазон входного напряжения AC | 100–240VAC, автоматическое определение. |
| Максимальная потребляемая мощность | Максимум 2000W. |
| Масса продукта | Масса установленного устройства: 32 lb. (14.5 kg). Масса при транспортировке: 42 lb. (19 kg). |
| Габариты продукта | Высота для монтажа в стойку: 2U. 20” (Г) × 17.5” (Ш) × 3.5” (В), или 50.80cm × 44.45cm × 8.89cm. |
M1-KIT-04-START
M1 4-PORT 10G/1G SFP+ AND LAYER 2-3 SW KIT
| Резервирование пользователем | Доступно резервирование по портам. |
| Количество портов | 4 порта SFP+. |
| Скорость портов | 10/1G. |
| Поддерживаемые среды передачи | 10G Direct Attach Copper Cable, 10GBASE-SR, 10GBASE-LR, 1000BASE-SX, 1000BASE-LX, 1000BASE-T. |
| Передаваемые/принимаемые потоки на порт | 64k/128k. |
| Определения блоков потоков на порт | 512, каждый способен генерировать несколько потоков. |
| Размер буфера захвата | 256 MB. |
| VFD | 6. |
| Минимальный/максимальный размер кадра (с CRC) | 100% линейная скорость для кадров 58–16383 байт / скорость ниже линейной для кадров 33–57 байт. |
| Разрешение измерения задержки | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
M1-KIT-06-START
M1 8-PORT 10G/1G SFP+ AND LAYER 2-3 SW KIT
| Резервирование пользователем | Доступно резервирование по портам. |
| Количество портов | 8 портов SFP+. |
| Скорость портов | 10/1G. |
| Поддерживаемые среды передачи | 10G Direct Attach Copper Cable, 10GBASE-SR, 10GBASE-LR, 1000BASE-SX, 1000BASE-LX, 1000BASE-T. |
| Передаваемые/принимаемые потоки на порт | 64k/128k. |
| Определения блоков потоков на порт | 512, каждый способен генерировать несколько потоков. |
| Размер буфера захвата | 256 MB. |
| VFD | 6. |
| Минимальный/максимальный размер кадра (с CRC) | • 100% линейная скорость для кадров 58–16383 байт. • Скорость ниже линейной для кадров 33–57 байт. |
| Разрешение измерения задержки | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
M1-KIT-15-START
M1 16-PORT FX2 10/100/1000 ETHERNET SFP NIC AND HW TIMING KIT
| Резервирование пользователем | Доступно резервирование по портам. |
| Количество портов | 16 портов SFP. |
| Скорость портов | 1000M/100M/10M. |
| Поддерживаемые среды передачи | 1000MBASE-SX, 1000MBASE-LX, 10/100/1000MBASE-T* (только полный дуплекс). *Для поддержки BASE-T (RJ-45) требуется аксессуар VIAVI с номером ACC-6092A. |
| Передаваемые/принимаемые потоки на порт | 32k/64k. |
| Определения блоков потоков на порт | 512, каждый способен генерировать несколько потоков. |
| Размер буфера захвата | 8 MB. |
| VFD | 6, доступны для каждого из 1024 шаблонов потоков. |
| Минимальный/максимальный размер кадра (с CRC) | • 100% линейная скорость для кадров 1G размером 58–16383 байт, управляемых режимами fixed, increment, decrement, random и IMIX. • Максимальная длина кадра 10/100 — 16350 без использования PPM adjust. • Максимальная длина кадра 10BASE-T — 13000 при использовании PPM adjust. |
| Разрешение измерения задержки | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
M1-KIT-18-START
M1 8-PORT FX2 10/100/1000 SFP, 4-PORT 10/1G SFP+ TIMING KIT
| Резервирование пользователем | Доступно резервирование по портам. |
| Количество портов | 8 портов SFP, 4 порта SFP+. |
| Скорость портов | 1000M/100M/10M; 10G/1G. |
| Поддерживаемые среды передачи | • 1000MBASE-SX, 1000MBASE-LX, 10/100/1000MBASE-T* (только полный дуплекс). • 10G Direct Attach Copper Cable, 10GBASE-SR. |
| Передаваемые/принимаемые потоки на порт | • Карта FX2 10/100/1000 SFP: 32k/64k. • Карта FX2 10/1G SFP+: 64k/128k. |
| Определения блоков потоков на порт | 512. |
| Размер буфера захвата | • Карта FX2 10/100/1000 SFP: 256 MB. • Карта FX2 10/1G SFP+: 8 MB. |
| VFD | 6. |
| Минимальный/максимальный размер кадра (с CRC) | • Карта FX2 10/100/1000 SFP: — 100% линейная скорость для кадров 1G размером 58–16383 байт, управляемых режимами fixed, increment, decrement, random и IMIX; — максимальная длина кадра 10/100 — 16350 без использования PPM adjust; — максимальная длина кадра 10BASE-T — 13000 при использовании PPM adjust. • Карта FX2 10/1G SFP+: — 100% линейная скорость для кадров 58–16383 байт; — скорость ниже линейной для кадров 33–57 байт. |
| Разрешение измерения задержки | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
M1-KIT-21-START
M1 4-PORT DX3 100/50/40/25/10G QSFP28, L2-3 & 2544 STARTER KIT
| Резервирование пользователем | Группы скоростей тестовых портов для каждой карты. |
| Количество портов | 4 порта QSFP28. |
| Скорость портов | Ethernet 100G/50G/40G/25G/10G. |
| Поддерживаемые среды передачи | CR, SR, LR, CWDM, CLR, PSM в многоскоростном режиме 100/50/40/25/10G. |
| Передаваемые/принимаемые потоки на порт | • Stats/Streams @100G: Tx=8K, Rx=16K/4K (Basic Stats/Latency stats). • Stats/Streams @50/40G: Tx=8K, Rx=8K/2K (Basic Stats/Latency stats). • Stats/Streams @25/10G: Tx=4K, Rx=4K/1K (Basic Stats/Latency stats). • Поля потоков могут изменяться для создания миллиардов потоков. |
| Размер буфера захвата | 8 MB на порт. |
| VFD | 4. |
| Минимальный/максимальный размер кадра (с CRC) | 60–16,004. |
| Разрешение измерения задержки | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
M1-KIT-23-START
M1 2-PORT DX3 100/50/40/25/10 QSFP28, 4-PORT FX2 10/1G SFP+ KIT
| Резервирование пользователем | Группы скоростей тестовых портов для каждой карты. |
| Количество портов | 2 порта QSFP28 и 4 порта SFP+. |
| Скорость портов | Ethernet 100G/50G/40G/25G/10G. |
| Поддерживаемые среды передачи | • Карта DX3 100/50/40/25/10 QSFP28: CR, SR, LR, CWDM, CLR, PSM в многоскоростном режиме 100/50/40/25/10G. • Карта FX2 10/1G SFP+: 10G Direct Attach Copper Cable, 10GBASE-SR, 10GBASE-LR, 1000BASE-SX, 1000BASE-LX, 1000BASE-T. |
| Передаваемые/принимаемые потоки на порт | • Карта DX3 100/50/40/25/10 QSFP28: — Stats/Streams @100G: Tx=8K, Rx=16K/4K (Basic Stats/Latency stats); — Stats/Streams @50/40G: Tx=8K, Rx=8K/2K (Basic Stats/Latency stats); — Stats/Streams @25/10G: Tx=4K, Rx=4K/1K (Basic Stats/Latency stats); — поля потоков могут изменяться для создания миллиардов потоков. • Карта FX2 10/1G SFP+: 64k/128k. |
| Размер буфера захвата | 8 MB на порт. |
| VFD | 4. |
| Минимальный/максимальный размер кадра (с CRC) | 60–16,004. |
| Разрешение измерения задержки | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
M1-KIT-25-START
M1 4-PORT 1G SFP NIC, 8-PORT 10G/5G/2.5G/1G/100M COPPER KIT
| Резервирование пользователем | Доступно резервирование по портам. |
| Количество портов | 8 портов 10G BASE-T, 4 порта SFP. |
| Скорость портов | • Карта 1G SFP NIC: Ethernet 1000M/100M/10M. • Карта 10G/5G/2.5G/1G/100M COPPER: Ethernet 10G/5G/2.5G/1G/100M. |
| Поддерживаемые среды передачи | 10GBASE-T, 1000MBASE-SX, 1000MBASE-LX, 10/100/1000MBASE-T* (только полный дуплекс). *Для поддержки BASE-T (RJ-45) требуется аксессуар VIAVI с номером ACC-6092A. |
| Передаваемые/принимаемые потоки на порт | • Карта 1G SFP NIC: Tx=32k; Rx=64k. • Карта 10G/5G/2.5G/1G/100M COPPER: Tx=8K; Rx=8K. |
| Размер буфера захвата | 8 MB на порт. |
| VFD | 4 на поток. |
| Минимальный/максимальный размер кадра (с CRC) | 60–16,004. |
| Разрешение измерения задержки | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
Требования
Информация для заказа
| Номер позиции | Описание |
|---|---|
| M1-KIT-04-START | M1 4-PORT 10G/1G SFP+ AND LAYER 2-3 SW KIT. |
| M1-KIT-06-START | M1 8-PORT 10G/1G SFP+ AND LAYER 2-3 SW KIT. |
| M1-KIT-15-START | M1 16-PORT FX2 10/100/1000 ETHERNET SFP NIC AND HW TIMING KIT. |
| M1-KIT-18-START | M1 8-PORT FX2 10/100/1000 SFP, 4-PORT 10/1G SFP+ TIMING KIT. |
| M1-KIT-21-START | M1 4-PORT DX3 100/50/40/25/10G QSFP28, L2-3 & 2544 STARTER KIT. |
| M1-KIT-23-START | M1 2-PORT DX3 100/50/40/25/10 QSFP28, 4-PORT FX2 10/1G SFP+ KIT. |
| M1-KIT-25-START | M1 4-PORT 1G SFP NIC, 8-PORT 10G/5G/2.5G/1G/100M COPPER KIT. |
