VIAVI TestCenter 100G Multi-Speed — аппаратные платформы и тестовые модули для функционального и нагрузочного тестирования Ethernet-сетей L2–L3. Решение поддерживает 100G и более низкие скорости, генерацию и анализ трафика на полной линейной скорости, измерение задержки, джиттера, пропускной способности и потерь пакетов, а также масштабирование от компактной системы M1 до модульных шасси TestCenter.

Тип:Аппаратные тестовые системы и нагрузочные модули L2–L3 для функционального, нагрузочного и протокольного тестирования Ethernet-сетей

Интерфейсы:10/25/40/50/100GE; QSFP28; генерация и анализ трафика на полной линейной скорости

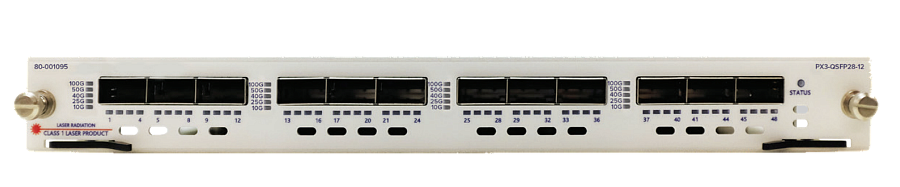

Исполнения:dX3 100G, fX3 100G, mX3 100G, pX3 100G и компактная тестовая система M1 Multi-Speed Appliance

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Интерфейсы:10/25/40/50/100GE; QSFP28; генерация и анализ трафика на полной линейной скорости

Исполнения:dX3 100G, fX3 100G, mX3 100G, pX3 100G и компактная тестовая система M1 Multi-Speed Appliance

Модели

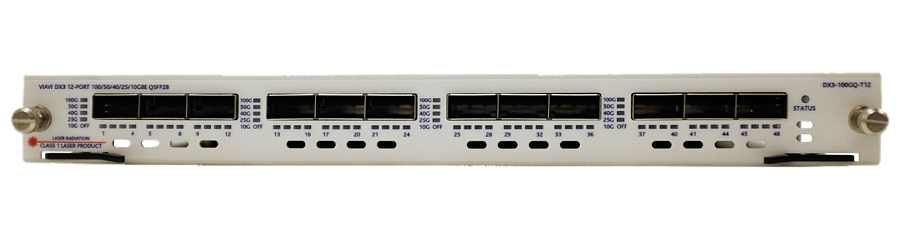

VIAVI dX3 Quint-speed 12-port Module

dX3 Quint-speed 12-port Module

Тестовый модуль QSFP28 100/50/40/25/10G

Потребность в пропускной способности сетей продолжает быстро расти, и производители сетевого оборудования разрабатывают высокогибкие продукты с поддержкой 100/50/40/25/10G через один порт. Поставщики услуг и гипермасштабные центры обработки данных развёртывают высокоплотную многоскоростную сетевую инфраструктуру для удовлетворения этих требований.

Модуль dX3 Quint-speed для архитектуры TestCenter разработан специально для этих задач, обеспечивая поддержку нескольких скоростей, высокую плотность и тестирование производительности для данного растущего рынка. Такая гибкость необходима для проверки сетевых фабрик центров обработки данных следующего поколения и маршрутизаторов операторов связи.

Производители оборудования быстро увеличивают плотность портов. Этот модуль обеспечивает максимальную плотность портов среди модулей форм-фактора QSFP28. Каждый интерфейс QSFP28 поддерживает 100, 50, 40, 25 и 10G через один порт.

Доступно несколько конфигураций скоростей, перечисленных ниже в разделе с информацией для заказа. Различные варианты модуля обеспечивают максимальную гибкость в зависимости от потребностей и требований пользователя.

Ключевые особенности: VIAVI (Spirent) TestCenter 100G Multi-Speed — семейство многоскоростных тестовых систем и модулей

•12 × 100G портов на один модуль dX3 — высокая плотность высокоскоростных Ethernet-портов на модуль, шасси или стойко-место.

•Каждый модуль поддерживает следующую плотность портов: 12 × 100G, 24 × 50G, 48 × 25G, 12 × 40G, 48 × 10G.

•Поддержка оптического волокна, активных оптических кабелей и медных кабелей прямого подключения.

•Поддержка Ethernet FEC, AN и LT.

•Тестирование протоколов для сценариев маршрутизации/коммутации L2/3 и центров обработки данных.

Ключевые преимущества

•Высокая плотность — 12 портов QSFP28 в одном слоте.

•Оркестрация крупномасштабных тестовых стендов.

•Проведение тестов производительности, стресс-тестов и отраслевых стандартных benchmark-тестов.

•Масштабируемость в соответствии с требованиями мобильных IP/Ethernet-сетей при сохранении повышенного реализма и производительности.

Ключевые возможности

Высокая плотность: проверка QoS плоскости данных на тысячах потоков на линейной скорости и тестирование сложных протоколов маршрутизации, центров обработки данных и доступа на коммутаторах и маршрутизаторах. Одно шасси N12U может поддерживать 144 порта, а одно шасси N4U — 24 порта.

Коммутаторы и фабрики центров обработки данных ToR и EoR: проверка производительности пересылки, задержки, ёмкости MAC-таблиц и функциональных возможностей сверхмасштабных сетевых фабрик облачных центров обработки данных нового поколения с производительностью в несколько терабит.

Терабитные маршрутизаторы: тестирование маршрутизаторов ядра 100G с высокомасштабируемыми многопротокольными топологиями.

Производительность работы

Точные результаты

Специализированное аппаратное обеспечение обеспечивает повторяемое выполнение тестов и точную статистику.

•При создании тестовых стендов требуемого масштаба объём генерируемых данных чрезвычайно велик. Распределённая высокоэффективная база данных обрабатывает миллиарды результатов в реальном времени для проверки тестов и выявления проблем, обеспечивая инженерам немедленную обратную связь для отладки и ускорения разработки.

•Предоставляется больше результатов с тесной корреляцией и больше информации для поиска труднообнаружимых ошибок. Более широкое покрытие и больший объём информации позволяют получить ответы быстрее и за один тестовый запуск там, где с другими тестовыми инструментами требуется несколько запусков.

•Interesting Streams использует интеллектуальный анализ результатов в реальном времени для динамической фильтрации больших объёмов данных и отображения значимых результатов.

•Средства автоматизации Command Sequencer (Visual Programming) и GUI to Script позволяют оператору тестирования создавать сложные стрессовые автоматизированные тестовые сценарии без опыта программирования, объединять множество отдельных тестов в один запуск, создавать каталоги автоматизированных тестов и экспортировать автоматизированные тесты для запуска из командной строки и интеграции с системами автоматизированного регрессионного тестирования.

•Расширенная и гибкая отчётность — статистика в реальном времени по критически важным переменным всех протоколов.

Технические характеристики: VIAVI (Spirent) TestCenter 100G Multi-Speed — семейство многоскоростных тестовых систем и

Модель	Максимально поддерживаемая скорость	Максимум портов на слот	Максимум портов в шасси STP-N11U	Максимум портов в шасси SPT-N4U
DX3-100GQ-T12	100/50/40/25/10G	12/24/12/48/48	144/288/144/576/576	24/48/24/96/96

Интерфейс MSA	QSFP28.
Режимы работы	100, 50, 40, 25, 10G.
CPU порта	Масштабируемый многоядерный CPU.
Резервирование пользователем	По порту QSFP28.
Конфигурация скорости тестовых портов	На группу из 1 × 3 слотов QSFP28; 4 группы скоростей тестовых портов на модуль.
Тактовая частота линии и временные метки пакетов	Модули VIAVI получают тактовую частоту передающей линии и временные метки от управляющих модулей шасси SPT-N12U и SPT-N4U. Осциллятор класса Stratum-3 является источником времени по умолчанию. Тактовая частота передающей линии соответствует точной номинальной скорости Ethernet ± • Разрешение временной метки кадра: 2.5 ns. • Поддерживаются внешние источники времени на основе GPS и CDMA. • Поддерживаются пакетные внешние источники времени IEEE 1588v2 и NTP. • Поддерживаются внешние источники времени на основе TIA/EIA-95B.
Межмодульная и межшассийная синхронизация времени	Модули в одном шасси синхронизированы по фазе с источником времени управляющего модуля. Для дополнительных модулей в отдельных шасси: • запатентованная VIAVI самокалибрующаяся межшассийная цепь синхронизации через выделенный порт управляющего модуля шасси обеспечивает точность синхронизации ±20 ns; • синхронизация через внешнюю сеть GPS или CDMA; • с использованием пакетных подходов IEEE 1588 или NTP; • с использованием входов времени TIS/EIA-95B.
Масса модуля	3.219 kg, 5.45 lbs.
Расчётный MTBF модуля	56,330 часов непрерывной работы.
Диапазон рабочих температур	Температура окружающей среды 41°–95°F (5°–35°C). Относительная влажность 20%–80%.
Максимальная потребляемая мощность	Максимум 420W на слот.

Генератор и анализатор TestCenter Layer 2–3

Количество потоков	Stats/Streams @100G: Tx=8K, Rx=16K/4K (Basic Stats/Latency stats). Stats/Streams @50/40G: Tx=8K, Rx=8K/2K (Basic Stats/Latency stats). Stats/Streams @25/10G: Tx=4K, Rx=4K/1K (Basic Stats/Latency stats). Поля потоков могут изменяться для создания миллиардов потоков.
Режимы передачи кадров	На основе порта (скорость на порт), на основе потока (скорость на поток), burst, timed.
Минимальный/максимальный размер кадра (с CRC)	60–16,004.
Минимальная/максимальная скорость передачи	От 1 пакета за 3.43 секунды до 101% линейной скорости.
Изменение Tx-потоков в реальном времени	Изменение настроек скорости и длины кадра без остановки генератора или анализатора для интерактивного анализа причин и следствий.
Статистика по потокам в реальном времени	Счётчики и скорости Tx/Rx кадров. • Счётчики и скорости байтов Tx/Rx Layer 1. • Ошибки нарушения последовательности. • Ошибки FCS и их частота. • Минимальная, максимальная и средняя задержка — 16383 потока. • Счётчик Dropped Frame в реальном времени. • Previous, Max, Total Jitter только при 100/50/40G. • Full Adv Seq Stats только при 100/50/40G.
Статистика по портам в реальном времени	Счётчики и скорости Tx/Rx кадров. • Счётчики и скорости байтов Tx/Rx Layer 1. • Ошибки нарушения последовательности. • Ошибки PRBS. • Ошибки FCS и их частота.
Разрешение временной метки передачи	Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси.
Поддерживаемые инкапсуляции	Layer 2: Ethernet II, 802.1Q, 802.1ad, FCoE. Layer 3/4: IPv4, IPv6, TDP, UDP.
Поддержка Tx Signature	Полностью совместима с аппаратным обеспечением VIAVI; содержит номер последовательности и высокоточную временную метку.
Размер буфера захвата	8 MB на порт.
Управление буфером захвата	Несколько режимов работы: сохранение срезов или полных кадров; сохранение signature или всех кадров; сохранение Tx/Rx control plane вместе с data plane; режим реального времени для трафика control plane; циклическая запись или остановка буфера при заполнении. Фильтрация, запуск и остановка захвата содержат предопределённые события: FCS, PRBS, заданная пользователем длина кадра и наличие test signature. Для каждого события независимо задаются ignore, include или exclude.
Режимы задержки	Benchmark-тесты поддерживают методы расчёта задержки LIFO, LILO, FIFO или FILO.
Количество записей Route Insertion Table (RIT) на порт	8K 4-байтовых записей для динамической метки или случайного назначения IP/MAC-адресов.
Записи RIT или List VFD на поток	8 вставок RIT на поток и 4 вставки VFD на поток.

Функциональность Layer 1

Соединения QSFP28	CR, SR, LR, CWDM, CLR, PSM в многоскоростном режиме 100/50/40/25/10G.
Поддержка среды передачи и варианты FEC	Поддержка зависит от скоростного режима модуля. • 100G: 100GBASE-SR4, 100GBASE-CR4, 100GBASE-LR4, а также дополнительные MSA PMD. • 50G: 25/50G Consortium 50GBASE-CR2. • 40G: 40GBASE-SR4, 40GBASE-CR4, 40GBASE-LR4. • 25G: 802.3by 25GBASE-CR, 25GBASE-CRS, 25GBASE-SR. • 10G: 10GBASE-SR, 10G Copper DAC. • Варианты breakout-кабелей QSFP28-to-SFP28. • Auto-Negotiation и Link Training для 100G, 50G, 40G и 25G. • Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC. • 25/50G Consortium 50GBase-R FEC CL74, 25/50G Consortium 50GBase RS-FEC CL91. • IEEE 25GBASE CR CL74, CL108, CR-S CL74, SR FEC CL108. • 25/50G Consortium 25GBase-R FEC CL74, 25/50G Consortium 25GBase RS-FEC CL91.
AN/LT (Enable/Disable)	100/50/25/40G.
Средства и функции отладки Layer 1	Настройки CR Tx Emphasis, Rx Eye view, счётчики FEC, PRBS Gen/Check, Front-end L1 Summary Status, доступ Xcvr I2C.

Информация для заказа

Номер позиции	Описание
DX3-100GQ-T12	dX3 12-port 100 50 40 25 10G QSFP28.

Аксессуары для интерфейсов QSFP28

Номер позиции	Описание
ACC-6095A	Оптический трансивер QSFP28 100GBASE-SR4 MMF.
ACC-6096A	Оптический трансивер QSFP28 100GBASE-LR4 SMF.

Совместимые шасси

Номер позиции	Описание
SPT-N12U-110	Шасси N12U и контроллер с источниками питания 110VAC.
SPT-N12U-220	Шасси N12U и контроллер с источниками питания 220VAC.
SPT-N12U-220-LC	Шасси N12U-LC и контроллер с источниками питания 220VAC.
SPT-N4U-110	Шасси N4U и контроллер с источниками питания 110VAC.
SPT-N4U-220	Шасси N4U и контроллер с источниками питания 220VAC.

Требования

•Шасси и контроллер VIAVI.

•Рабочая станция Windows с Ethernet NIC 10/100/1000 Mbps; для работы GUI требуются мышь и цветной монитор.

•Рабочая станция Linux или Windows для скриптов.

•Рабочая станция macOS, Linux или Windows для поддержки REST API.

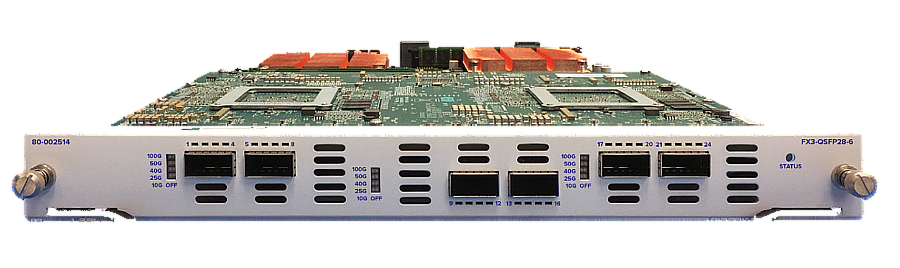

VIAVI fX3 Quint-speed 6-port Modules

fX3 Quint-speed 6-port Modules

Тестовые модули QSFP28 100/50/40/25/10G

Многоскоростные Ethernet-тестовые модули VIAVI fX3 объединяют генерацию и анализ трафика Layer 2–3 с эмуляцией сети и протоколами прикладного уровня для эмуляции широкого спектра типов устройств, пользователей и протоколов.

Модули обеспечивают высокую производительность при тестировании Layer 2–3. Сниженное энергопотребление и поддержка пяти скоростей позволяют сократить CAPEX и OPEX. Модули предназначены для функционального тестирования и тестирования производительности инфраструктуры центров обработки данных и сетей операторов связи в сценариях, где не требуется экстремальная производительность протоколов.

Модули оснащены шестью портами QSFP28, каждый из которых использует четыре электрические линии 25G для поддержки современных трансиверов и межсоединений. Многоскоростные интерфейсы QSFP28 в сочетании с гибкой FPGA-логикой VIAVI позволяют переключать режим работы механизма генерации и анализа пакетов fX3 между скоростями 100, 50, 40, 25 и 10G.

Семейство модулей fX3 также доступно в других комбинациях скоростей в соответствии с задачами тестирования.

Семейство многоскоростных High Speed Ethernet (HSE) модулей VIAVI fX3 поддерживает работу на пяти скоростях. Поддержка 25G и 50G объединена с традиционными скоростями 100G, 40G и 10G для проверки QoS плоскости данных на реалистичных топологиях маршрутизации и облачной инфраструктуры современных высокоплотных многотерабитных маршрутизаторов и коммутаторов облачных центров обработки данных.

Autonomous Flow Tracking (AFT) поддерживается только на 6-портовом модуле fX3 100G и только в режиме скорости 100G.

Применение

•Маршрутизаторы ядра и границы операторов связи: проверка масштабируемости, надёжности и производительности сервисов Layer 2 и Layer 3, включая IP-данные и видео, передаваемые с использованием unicast-маршрутизации, multicast-маршрутизации, коммутации, Multicast VPN, EVPN и MPLS VPN.

•Коммутаторы Top of Rack, Spine и Core центров обработки данных: benchmark-тестирование ёмкости высокоплотных сетевых фабрик по методикам IETF RFC 2544, RFC 2889 и RFC 3918 с использованием динамически связанного трафика и автоматизированных мастеров.

•Carrier Ethernet: проверка масштабируемости, надёжности и производительности Ethernet-сервисов, предоставляемых с использованием Ethernet OAM (CFM IEEE 802.1ag и Y.1731), MPLS-TP, VPLS, PWE3 Pseudowire, bridged Ethernet, протоколов пакетного транспорта или комбинаций этих технологий.

Функции и преимущества

•Доступны различные аппаратные варианты, позволяющие заказчику настраивать модуль под требуемые скорости и функции.

•Включение и отключение Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC, а также Auto Negotiation и Link Training.

•Интеллектуальное управление питанием позволяет отключать неиспользуемые тестовые модули и ускоряет загрузку при возврате ёмкости в работу.

•Повышенная суммарная пропускная способность при заданном энергетическом бюджете.

•Повышенная ценность программных лицензий шасси: в 2–4 раза больше эмулируемых устройств или конечных пользователей на шасси без увеличения стоимости программного обеспечения.

•Эмуляция топологии позволяет исключить необходимость использования нескольких DUT в многопротокольных тестах.

•Intelligent Results сокращает время получения результатов тестирования.

•Ускоренные загрузка и обновление микропрограммы уменьшают время простоя непрерывно работающих регрессионных стендов 24×7.

Возможности VIAVI TestCenter Layer 2–3

•Система используется для тестирования конфигураций от одного порта до 2100 портов.

•Нагрузочное тестирование ASIC и backplane с изменением трафика в реальном времени. Количество эмулируемых устройств, создаваемый ими трафик и скорость передачи могут изменяться без остановки теста.

•Измерение сверхмалых субмикросекундных задержек с точностью и разрешением 2.5 ns.

•19 различных алгоритмов планирования для воспроизведения реального трафика или формирования специальных нагрузок — от micro-burst до точно синхронизированных последовательностей кадров.

Система глубокого анализа

•Autonomous Flow Tracking (AFT) доступен для 6-портовых модулей fX3 в режиме 100G и обеспечивает визуализацию и отслеживание большого количества потоков.

•Счётчики портов, скорости, ошибки и сводки по протоколам обеспечивают высокоуровневое представление с возможностью перехода к конкретной проблеме.

•Набор метрик по отдельным потокам с одновременными результатами плоскости управления и плоскости данных позволяет выполнять большинство тестов за один проход.

•Фильтры трафика в реальном времени позволяют анализировать данные до конкретных полей. Несколько метрик могут собираться одновременно и анализироваться сразу.

•Dynamic Views поддерживает извлечение нескольких метрик, сортировку и обработку в реальном времени или после завершения теста.

•Полный захват пакетов позволяет анализировать временные характеристики, последовательность и содержимое отдельных пакетов.

•Фильтры позволяют заполнять буфер захвата только релевантными данными.

Технические характеристики

Модель	Максимально поддерживаемые скорости	Максимум портов на слот	Максимум портов в шасси SPT-N12U
FX3-QSFP28-6-50A	Только 50G	12	144
FX3-QSFP28-6-100A	Только 100G	6	72
FX3-QSFP28-6-125A	100/25G	6/24	72/288
FX3-QSFP28-6-175A	100/50/25G	6/12/24	72/144/288
FX3-QSFP28-6-150A	100/40/10G	6/6/24	72/72/288
FX3-QSFP28-6-225A	100/50/40/25/10G	6/12/6/24/24	72/144/72/288/288

Плотность портов	Варианты 6-портового модуля QSFP28.
Поддержка среды передачи и варианты FEC	Поддержка зависит от скоростного режима модуля. • 100G: 100GBASE-SR4, 100GBASE-CR4, 100GBASE-LR4, а также дополнительные MSA PMD. • 50G: 25/50G Consortium 50GBASE-CR2. • 40G: 40GBASE-SR4, 40GBASE-CR4, 40GBASE-LR4. • 25G: 802.3by 25GBASE-CR, 25GBASE-CRS, 25GBASE-SR. • 10G: 10GBASE-SR, 10G Copper DAC. • Варианты breakout-кабелей QSFP28-to-SFP28. • Auto-Negotiation и Link Training для 100G, 50G, 40G и 25G. • Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC. • 25/50G Consortium 50GBase-R FEC CL74, 25/50G Consortium 50GBase RS-FEC CL91. • IEEE 25GBASE CR CL74, CL108, CR-S CL74, SR FEC CL108. • 25/50G Consortium 25GBase-R FEC CL74, 25/50G Consortium 25GBase RS-FEC CL91.
Тактовая частота линии и временные метки пакетов	Модули получают тактовую частоту передающей линии и временные метки от управляющих модулей шасси SPT-N4U и SPT-N12U. • Осциллятор класса Stratum-3 является источником времени по умолчанию. • Разрешение временной метки кадра: 2.5 ns. • Поддерживаются внешние источники времени на основе GPS и CDMA. • Поддерживаются пакетные внешние источники времени IEEE 1588v2 и NTP. • Поддерживаются внешние источники времени на основе TIA/EIA-95B.
Межмодульная и межшассийная синхронизация времени	Порты в одном шасси синхронизированы с внутренним источником времени. Для отдельных систем: • синхронизация timing chain с точностью ±20 ns; • синхронизация через сеть GPS или CDMA; • использование пакетных подходов NTP или PTP — требуется поддерживаемая версия контроллера.
Резервирование пользователем	Резервирование по портам.
Передаваемые/принимаемые потоки на порт	64k TX и 128k RX для всех скоростей.
VFD и Variable Fields	6 VFD доступны для каждого из 1k шаблонов потоков при 100G и 512 шаблонов потоков при 50/40/25/10G. 4m записей Route Insertion Table для всех скоростей.
Поддержка режимов Scheduler	Port Based — планирование трафика выполняется на уровне порта. Rate Based — ключевые параметры определяются на уровне порта с распределением между отдельными блоками потоков. Priority Based — планирование определяется на уровне блока потоков с использованием назначаемых пользователем приоритетов; точное планирование CBR и burst-трафика для тестирования QoS. Manual Mode — ручное управление последовательностью потоков.
Диапазон длины кадров и управление	100% линейная скорость для кадров 64–16383 байт с режимами fixed, increment, decrement, random и IMIX.
Статистика	Около 50 статистических параметров передачи на порт в реальном времени, включая счётчики и скорости L1–4, ошибки checksum и CRC. Более 40 измерений в реальном времени на поток, включая расширенную статистику последовательности, задержку, джиттер и целостность данных.
Регулировка тактовой частоты передачи	±100 PPM с шагом 1 PPM на каждые 2 порта 100G.
Захват	1 MB на порт 100G или 40G. 512 kB на порт 50G. 256 kB на порт 25G. Программное обеспечение захвата включает расширенные средства триггеров и фильтрации.
Гистограммы	Режимы гистограмм на уровне порта для задержки, джиттера, interarrival time, длины кадра, длины последовательности и проверки разницы последовательностей.
Рабочая температура	15–35°C, относительная влажность 20–80%, без конденсации.

Эмуляция протоколов VIAVI TestCenter

Протоколы VIAVI TestCenter доступны в виде отдельно лицензируемых пакетов. Ниже приведён пример поддерживаемых протоколов.

Протоколы коммутаторов предприятий и центров обработки данных

•OpenFlow 1.3 / 1.0 — тестирование эмуляции коммутатора и контроллера OpenFlow.

•Маршрутизация, multicast и bridging — основные IPv4- и IPv6-протоколы unicast- и multicast-маршрутизации, IGMPv1/v2/v3, MLDv1/v2, LACP, STP, RSTP и MSTP.

•Центры обработки данных — VXLAN, EVPN, DCBX, FCoE, FIP, 802.1Qbb.

Протоколы операторов связи

•WAN SDN — PCE-P, BGP-LS (Link State), BGP Flow Spec и Segment Routing для ISIS, OSPF и BGP.

•NFV — проверка производительности и масштаба NFVI и VNF, включая vSwitch, BGP vRouteReflector, vBNG, vCPE и vRouter.

•Маршрутизация и MPLS — основные IPv4- и IPv6-протоколы unicast- и multicast-маршрутизации, RSVP-TE, LDP, VPLS-LDP, VPLS-BGP, BGP/MPLS-VPN, EVPN (RFC 7432), PBB EVPN, mVPN, NG MVPN, GTM, BFD, MPLS BFD, LSP Ping, TWAMP и PWE3 (RFC4447).

•Доступ — ANCP, PPPoE, DHCP, L2TP, L2TPv3, IGMPv1/v2/v3, MLDv1/v2, DHCP-PD и PPPoEv6.

•Carrier Ethernet и bridging — LACP, STP, RSTP, MSTP, 802.1ag CFM, Y.1731, PBB, PBB-TE, Link OAM.

•Mobile Backhaul — MPLS-TP, 1588v2 и Synchronous Ethernet.

Информация для заказа

Базовый пакет / описание	Номер позиции
VIAVI FX3 50GBE ONLY QSFP28 6-Port	FX3-QSFP28-6-50A
VIAVI FX3 100GBE ONLY QSFP28 6-Port	FX3-QSFP28-6-100A
VIAVI FX3 100 25GBE QSFP28 6-Port	FX3-QSFP28-6-125A
VIAVI FX3 100 40 10GBE QSFP28 6-Port	FX3-QSFP28-6-150A
VIAVI FX3 100 50 25GBE QSFP28 6-Port	FX3-QSFP28-6-175A
VIAVI FX3 100 50 40 25 10GBE QSFP28 6-Port	FX3-QSFP28-6-225A

Аксессуары для интерфейсов QSFP28

Описание	Номер позиции
Оптический трансивер QSFP28 100GBASE-SR4 MMF 850NM	ACC-6095A
Оптический трансивер QSFP28 100GBASE-LR4 SMF 1310NM	ACC-6096A
Медный DAC QSFP28 100GBASE-CR4 1M	ACC-1034A
Медный DAC QSFP28 100GBASE-CR4 3M	ACC-1035A
Медный DAC QSFP28 100GBASE-CR4 5M	ACC-1038A

Аппаратные опции расширения скоростей

Описание	Номер позиции
100G Hardware Speed Option for FX3-QSFP28-6	HWO-FX3-QSFP28-6-100G
50G Hardware Speed Option for FX3-QSFP28-6	HWO-FX3-QSFP28-6-50G
40G Hardware Speed Option for FX3-QSFP28-6	HWO-FX3-QSFP28-6-40G
25G Hardware Speed Option for FX3-QSFP28-6	HWO-FX3-QSFP28-6-25G
10G Hardware Speed Option for FX3-QSFP28-6	HWO-FX3-QSFP28-6-10G

Autonomous Flow Tracking (AFT)

Autonomous Flow Tracking (AFT) Package

BPK-1407

* Дополнительные базовые пакеты могут быть созданы по запросу на основе любой требуемой комбинации скоростей.

** Используется, если базовый пакет уже приобретён и позднее требуется добавить новую скорость.

*** Autonomous Flow Tracking (AFT) поддерживается только на 6-портовом модуле fX3 в режиме скорости 100G.

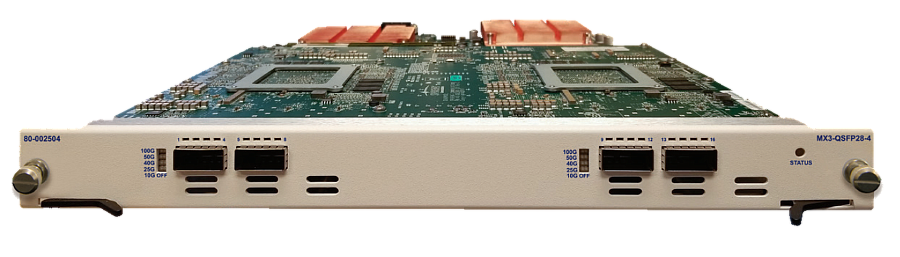

VIAVI mX3 Quint-speed 4-port Module

mX3 Quint-speed 4-port Module

Тестовый модуль QSFP28 100/50/40/25/10G

Многоскоростной Ethernet-тестовый модуль VIAVI mX3 объединяет генерацию и анализ трафика Layer 2–3 с мощной эмуляцией сети и протоколами прикладного уровня для эмуляции широкого спектра типов устройств, пользователей и протоколов. Этот модуль обеспечивает высокую производительность при тестировании Layer 2–3.

Сниженное энергопотребление и поддержка пяти скоростей позволяют сократить CapEx и OpEx. Модуль предназначен для тестирования производительности инфраструктуры центров обработки данных и сетей операторов связи в сценариях, где требуется экстремальная производительность протоколов. Он ориентирован на тестирование многотерабитных маршрутизаторов и крупномасштабной облачной инфраструктуры, обеспечивая проверку QoS плоскости данных высокопроизводительным трафиком и масштабируемости протоколов маршрутизации, доступа, приложений и безопасности.

Модуль оснащён четырьмя портами QSFP28, каждый из которых использует четыре электрические линии 25G для поддержки современных трансиверов и межсоединений форм-фактора QSFP. Многоскоростные интерфейсы QSFP28 в сочетании с гибкой FPGA-логикой VIAVI позволяют переключать механизм генерации и анализа пакетов mX3 между скоростями 100, 50, 40, 25 и 10G. Модуль mX3 поддерживает аппаратные опции для настройки требуемых скоростей и функций.

Многоскоростной High Speed Ethernet (HSE) тестовый модуль VIAVI mX3 поддерживает работу на пяти скоростях.

Преимущества

•Поддержка программной реализации MACsec на всех портах.

•Высокая производительность stateful-протоколов.

•Широкий набор функций stateless-трафика.

•Подходит для тестирования маршрутизаторов ядра и границы операторов связи, шлюзов приложений и межсетевых экранов.

•Autonomous Flow Tracking (AFT) поддерживается на 4-портовом модуле mX3 100G только в режиме скорости 100G.

Применение

•Крупномасштабные терабитные маршрутизаторы: тестирование Ethernet-маршрутизаторов ядра 100G с крупномасштабными многопротокольными топологиями.

•Высокопроизводительные мультисервисные маршрутизаторы: проверка пропускной способности IP при миллионах абонентов и передаче данных на линейной скорости каждого порта пакетами минимального размера.

•Carrier Ethernet: проверка масштабируемости, надёжности и производительности Ethernet-сервисов, предоставляемых с использованием Ethernet OAM, MPLS-TP, VPLS, PWE3 Pseudowire, bridged Ethernet, протоколов пакетного транспорта или комбинаций этих технологий.

Функции и преимущества

•Доступны аппаратные опции, позволяющие заказчику настраивать модуль под требуемые скорости и функции.

•Включение и отключение Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC.

•Auto Negotiation и Link Training.

•Форм-фактор разъёмов QSFP28 поддерживает современные оптические трансиверы и медные межсоединения.

•Высокая суммарная пропускная способность при заданном энергетическом бюджете.

•Intelligent Results сокращает время получения результатов тестирования.

Возможности TestCenter Layer 2–3

•Система используется для тестирования конфигураций от одного порта до 2100 портов.

•Измерение сверхмалых субмикросекундных задержек с точностью и разрешением 2.5 ns.

•19 различных алгоритмов планирования для воспроизведения реального трафика или формирования специальных нагрузок — от microburst до точно синхронизированных последовательностей кадров.

Система глубокого анализа

•AFT доступен для 4-портового модуля mX3 в режиме 100G и обеспечивает визуализацию и отслеживание большого количества потоков для моделирования и поиска неисправностей.

•Фильтры позволяют заполнять буфер захвата только релевантными данными.

Высокопроизводительное тестирование протоколов

Каждый модуль оснащён двумя многоядерными CPU класса Intel Xeon для высокопроизводительной stateful-эмуляции трафика маршрутизаторов и хостов.

Технические характеристики

Модель	Максимально поддерживаемые скорости	Максимум портов на слот	Максимум портов в шасси N12U	Максимум портов в шасси N4U
MX3-QSFP28-4-50A	Только 50G	8	96	16
MX3-QSFP28-4-100A	Только 100G	4	48	8
MX3-QSFP28-4-125A	100/25G	4/16	48/192	8/32
MX3-QSFP28-4-175A	100/50/25G	4/8/16	48/96/192	8/16/32
MX3-QSFP28-4-150A	100/40/10G	4/4/16	48/48/192	8/8/32
MX3-QSFP28-4-225A	100/50/40/25/10G	4/8/4/16/16	48/96/48/192/192	8/16/8/32/32

Плотность портов	Варианты 4-портового модуля QSFP28.
Поддержка среды передачи и варианты FEC	Поддержка зависит от скоростного режима модуля. • 100G: 100GBASE-SR4, 100GBASE-CR4, 100GBASE-LR4, а также дополнительные MSA PMD. • 50G: 25/50G Consortium 50GBASE-CR2. • 40G: 40GBASE-SR4, 40GBASE-CR4, 40GBASE-LR4. • 25G: 802.3by 25GBASE-CR, 25GBASE-CRS, 25GBASE-SR. • 10G: 10GBASE-SR, 10G Copper DAC. • Варианты breakout-кабелей QSFP28-to-SFP28. • Auto-Negotiation и Link Training для 100G, 50G, 40G и 25G. • Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC. • 25/50G Consortium 50GBase-R FEC CL74, 25/50G Consortium 50GBase RS-FEC CL91. • IEEE 25GBASE CR CL74, CL108, CR-S CL74, SR FEC CL108. • 25/50G Consortium 25GBase-R FEC CL74, 25/50G Consortium 25GBase RS-FEC CL91.
Тактовая частота линии и временные метки пакетов	Модули получают тактовую частоту передающей линии и временные метки от управляющих модулей шасси N12U и N4U. • Осциллятор класса Stratum-3 является источником времени по умолчанию. • Разрешение временной метки кадра: 2.5 ns. • Поддерживаются внешние источники времени на основе GPS и CDMA. • Поддерживаются пакетные внешние источники времени IEEE 1588v2 и NTP. • Поддерживаются внешние источники времени на основе TIA/EIA-95B.
Межмодульная и межшассийная синхронизация времени	Порты в одном шасси синхронизированы с внутренним источником времени. Для отдельных систем: • синхронизация timing chain с точностью ±20 ns; • синхронизация через сеть GPS или CDMA; • использование пакетных подходов NTP или PTP — требуется поддерживаемая версия контроллера.
Резервирование пользователем	Резервирование по портам.
Передаваемые/принимаемые потоки на порт	64k TX и 128k RX для всех скоростей.
VFD и Variable Fields	6 VFD доступны для каждого из 1k шаблонов потоков при 100G и 512 шаблонов потоков при 50/40/25/10G. 4m записей Route Insertion Table для всех скоростей.
Поддержка режимов Scheduler	Port Based — планирование трафика выполняется на уровне порта. Rate Based — ключевые параметры определяются на уровне порта с распределением между отдельными блоками потоков. Priority Based — планирование определяется на уровне блока потоков с использованием назначаемых пользователем приоритетов; точное планирование CBR и burst-трафика для тестирования QoS. Manual Mode — ручное управление последовательностью потоков.
Диапазон длины кадров и управление	100% линейная скорость для кадров 58–16383 байт с режимами fixed, increment, decrement, random и IMIX.
Статистика	Около 50 статистических параметров передачи на порт в реальном времени, включая счётчики и скорости L1–4, ошибки checksum и CRC. Более 40 измерений в реальном времени на поток, включая расширенную статистику последовательности, задержку, джиттер и целостность данных.
Захват	1 MB на порт 100G или 40G. 512 kB на порт 50G. 256 kB на порт 25G. Программное обеспечение захвата включает расширенные средства триггеров и фильтрации.
Гистограммы	Режимы гистограмм на уровне порта для задержки, джиттера, interarrival time, длины кадра, длины последовательности и проверки разницы последовательностей.
Рабочая температура	15–35°C, относительная влажность 20–80%, без конденсации.

Эмуляция протоколов TestCenter

Протоколы TestCenter доступны в виде отдельно лицензируемых пакетов. Ниже приведён пример поддерживаемых протоколов.

Протоколы коммутаторов предприятий и центров обработки данных

•OpenFlow 1.3 / 1.0 — эмуляция коммутатора и контроллера OpenFlow и тестирование соответствия коммутатора.

•Центры обработки данных — DCBX, FCoE, FIP, 802.1Qbb.

Протоколы операторов связи

•SDN/NFV — PCE и Segment Routing.

•Маршрутизация и MPLS — основные IPv4- и IPv6-протоколы unicast- и multicast-маршрутизации, RSVP-TE, LDP, VPLS-LDP, VPLS-BGP, BGP/MPLS-VPN, Fast Reroute, EVPN, mVPN, P2MP-TE, BFD, TWAMP и PWE3 (RFC4447).

•Доступ — ANCP, PPPoE, DHCP, L2TP, IGMPv1/v2/v3, MLDv1/v2, DHCPv6 и PPPoEv6.

•Carrier Ethernet и bridging — LACP, STP, RSTP и MSTP, 802.1ag CFM, Y.1731, PBB, PBB-TE, Link OAM.

•Mobile Backhaul — MPLS-TP, 1588v2 и Synchronous Ethernet.

Поддержка MACsec

На модуле MX3-QSFP28-4 поддерживается тот же набор функций MACsec, который присутствует на другом аппаратном обеспечении VIAVI.

Информация для заказа

Номер позиции	Описание базового пакета
MX3-QSFP28-4-40A	VIAVI mX3 40G only QSFP28 4-Ports.
MX3-QSFP28-4-50A	VIAVI mX3 50G only QSFP28 4-Ports.
MX3-QSFP28-4-100A	VIAVI mX3 100G only QSFP28 4-Ports.
MX3-QSFP28-4-125A	VIAVI mX3 100/25G QSFP28 4-Ports.
MX3-QSFP28-4-150A	VIAVI mX3 100/40/10G QSFP28 4-Ports.
MX3-QSFP28-4-175A	VIAVI mX3 100/50/25G QSFP28 4-Ports.
MX3-QSFP28-4-225A	VIAVI mX3 100/50/40/25/10G QSFP28 4-Ports.

Аксессуары для интерфейсов QSFP28

Номер позиции	Описание
ACC-6095A	Оптический трансивер QSFP28 100GBASE-SR4 MMF 850NM.
ACC-6096A	Оптический трансивер QSFP28 100GBASE-LR4 SMF 1310NM.

Аппаратные опции расширения скоростей

Номер позиции	Описание
HWO-MX3-QSFP28-4-100G	100G Hardware Speed Option for MX3-QSFP28-4.
HWO-MX3-QSFP28-4-50G	50G Hardware Speed Option for MX3-QSFP28-4.
HWO-MX3-QSFP28-4-40G	40G Hardware Speed Option for MX3-QSFP28-4.
HWO-MX3-QSFP28-4-25G	25G Hardware Speed Option for MX3-QSFP28-4.
HWO-MX3-QSFP28-4-10G	10G Hardware Speed Option for MX3-QSFP28-4.
SWO-MX3-QSFP28-4-MACSEC	Программная опция MACsec для тестовых модулей MX3-QSFP28-4 100G.

Autonomous Flow Tracking (AFT)

BPK-1407

Пакет Autonomous Flow Tracking (AFT).

1. Дополнительные базовые пакеты могут быть созданы по запросу на основе любой требуемой комбинации скоростей.

2. Используется, если базовый пакет уже приобретён и позднее требуется добавить новую скорость.

3. Autonomous Flow Tracking (AFT) поддерживается только на 4-портовом модуле mX3 в режиме скорости 100G.

VIAVI pX3 Quint-speed 12-port Modules

pX3 Quint-speed 12-port Modules

Тестовые модули QSFP28 100/50/40/25/10G

Потребности сетей в пропускной способности продолжают быстро расти. Производители сетевого оборудования разрабатывают высокогибкие продукты с поддержкой 100/50/40/25/10G через один порт. Поставщики услуг и гипермасштабные центры обработки данных развёртывают высокоплотную многоскоростную сетевую инфраструктуру для удовлетворения этих требований.

Модуль VIAVI pX3 Quint-speed для архитектуры VIAVI TestCenter разработан для этих задач и обеспечивает поддержку нескольких скоростей, высокую плотность и тестирование производительности. Возможность тестирования стандартного Ethernet-трафика позволяет проверять сетевые фабрики центров обработки данных следующего поколения и маршрутизаторы операторов связи.

Модуль обеспечивает высокую плотность портов в форм-факторе QSFP28. Каждый интерфейс QSFP28 поддерживает 100, 50, 40, 25 и 10G через один порт.

Ключевые особенности

•12 × 100G портов на один модуль pX3.

•Высокая производительность эмуляции для высокоплотного тестирования 100G.

•Тестирование протоколов для сценариев маршрутизации/коммутации L2/3 и центров обработки данных.

•Каждый модуль поддерживает следующую плотность портов: 12 × 100G, 24 × 50G, 8 × 25G, 12 × 40G и 48 × 10G.

•Поддержка оптического волокна, активных оптических кабелей и медных кабелей прямого подключения.

•Поддержка Ethernet FEC, AN и LT.

Преимущества

•Высокая плотность — 12 портов QSFP28 в одном слоте.

•Оркестрация крупномасштабных тестовых стендов.

•Высокомасштабное тестирование протоколов для высокоплотных маршрутизаторов ядра 100G и сетевых фабрик центров обработки данных.

•Выполнение тестов производительности, стресс-тестов и отраслевых стандартных benchmark-тестов.

•Масштабируемость в соответствии с требованиями мобильных IP/Ethernet-сетей при сохранении реалистичности и производительности.

Сценарии применения

Высокая плотность: проверка QoS плоскости данных на тысячах потоков на линейной скорости и тестирование сложных протоколов маршрутизации, центров обработки данных и доступа на коммутаторах и маршрутизаторах. Одно шасси N12U поддерживает до 144 портов, а одно шасси N4U — до 24 портов.

Маршрутизаторы ядра и границы операторов связи: проверка масштабируемости, надёжности и производительности сервисов Layer 2 и Layer 3, включая IP-данные и видео, передаваемые с использованием unicast-маршрутизации, multicast-маршрутизации, коммутации и MPLS VPN.

Высокопроизводительные мультисервисные маршрутизаторы: проверка пропускной способности IP при тысячах абонентов и передаче данных на линейной скорости каждого порта пакетами минимального размера.

Коммутаторы Top of Rack, Spine и Core центров обработки данных: benchmark-тестирование ёмкости высокоплотных сетевых фабрик по методикам IETF RFC 2544, RFC 2889 и RFC 3918 с использованием динамически связанного трафика и автоматизированных мастеров.

Carrier Ethernet: проверка масштабируемости, надёжности и производительности Ethernet-сервисов, предоставляемых с использованием Ethernet OAM, MPLS-TP, VPLS, PWE3 Pseudowire, bridged Ethernet, протоколов пакетного транспорта или комбинаций этих технологий.

Экономичное высокомасштабное тестирование протоколов

Модуль VIAVI pX3 имеет более низкую совокупную стоимость владения по сравнению с другими тестовыми модулями своего класса:

•Высокий масштаб эмуляции сочетается с высокой плотностью портов для тестирования следующего поколения маршрутизаторов ядра и сетевых фабрик центров обработки данных.

•Высокая суммарная пропускная способность при заданном энергетическом бюджете.

Производительность работы

Точные результаты

•При создании тестовых стендов требуемого масштаба объём генерируемых данных чрезвычайно велик. Распределённая высокоэффективная база данных обрабатывает миллиарды результатов в реальном времени для проверки тестов и выявления проблем, обеспечивая инженерам оперативную обратную связь для отладки и ускорения разработки.

•Предоставляется больше результатов с тесной корреляцией и больше информации для поиска труднообнаружимых ошибок. Более широкое покрытие позволяет получать ответы за один тестовый запуск в сценариях, где с другими тестовыми инструментами требуется несколько запусков.

•Interesting Streams использует анализ данных результатов в реальном времени для динамической фильтрации большого объёма данных и отображения значимых результатов.

•Средства автоматизации Command Sequencer (Visual Programming) и GUI to Script позволяют оператору тестирования создавать сложные стрессовые автоматизированные тестовые сценарии без опыта программирования, объединять множество отдельных тестов в один запуск, создавать каталоги автоматизированных тестов и экспортировать тесты для запуска из командной строки и интеграции с системами автоматизированного регрессионного тестирования.

Расширенная гибкая отчётность

Статистика в реальном времени для критически важных переменных всех протоколов.

Технические характеристики

Модель	Максимально поддерживаемые скорости	Максимум портов на слот	Максимум портов в шасси N12U	Максимум портов в шасси N4U
PX3-QSFP28-12-100A	Только 100G	12	144	24
PX3-QSFP28-12-125A	100/25G	12/48	144/576	24/96
PX3-QSFP28-12-175A	100/50/25G	12/24/48	144/288/576	24/48/96
PX3-QSFP28-12-150A	100/40/10G	12/12/48	144/144/576	24/24/576
PX3-QSFP28-12-225A	100/50/40/25/10G	12/24/12/48/48	144/288/144/576/576	24/48/24/96/96

Интерфейс MSA	QSFP28.
Режимы работы	100/50/40/25/10G.
CPU порта	Масштабируемый многоядерный CPU.
Резервирование пользователем	По порту QSFP28.
Конфигурация скорости тестовых портов	На группу из 1 × 3 разъёмов QSFP28; 4 группы скоростей тестовых портов на модуль.
Тактовая частота линии и временные метки пакетов	Модули получают тактовую частоту передающей линии и временные метки от управляющих модулей шасси N4U и N12U. • Осциллятор класса Stratum-3 является источником времени по умолчанию. Тактовая частота передающей линии соответствует точной номинальной скорости Ethernet ± • Разрешение временной метки кадра: 2.5 ns. • Поддерживаются внешние источники времени на основе GPS и CDMA. • Поддерживаются пакетные внешние источники времени IEEE 1588v2 и NTP. • Поддерживаются внешние источники времени на основе TIA/EIA-95B.
Межмодульная и межшассийная синхронизация времени	Модули в одном шасси синхронизированы по фазе с источником времени управляющего модуля. Для дополнительных модулей в отдельных шасси: • запатентованная VIAVI самокалибрующаяся межшассийная цепь синхронизации через выделенный порт управляющего модуля шасси обеспечивает точность синхронизации ±20 ns; • синхронизация через внешнюю сеть GPS или CDMA; • использование пакетных подходов IEEE 1588 или NTP; • использование входов времени TIS/EIA-95B.
Масса модуля	2.5 kg, 5.45 lbs.
Расчётный MTBF модуля	56,330 часов непрерывной работы.
Диапазон рабочих температур	Температура окружающей среды 41°–95°F (5°–35°C). Относительная влажность 20%–80%.
Максимальная потребляемая мощность	Максимум 420W на слот.

Генератор и анализатор VIAVI TestCenter Layer 2–3

Количество потоков (режимы basic и latency)	• Stats/Streams @100G: Tx=32K, Rx=32K/32K/16K (Performance / Basic Stats / Latency stats). • Stats/Streams @50/40G: Tx=8K, Rx=8K/8K (Basic Stats / Latency stats). • Stats/Streams @25/10G: Tx=4K, Rx=4K/4K (Basic Stats / Latency stats). • Поля потоков могут изменяться для создания миллиардов потоков.
Режимы передачи кадров	На основе порта (скорость на порт), на основе потока (скорость на поток), burst, timed.
Минимальный/максимальный размер кадра (с CRC)	60–16,004.
Минимальная/максимальная скорость передачи	От 1 пакета за 3.43 секунды до 101% линейной скорости.
Изменение Tx-потоков в реальном времени	Изменение скорости и длины кадра без остановки генератора или анализатора для интерактивного анализа причин и следствий.
Статистика по потокам в реальном времени	• Счётчики и скорости Tx/Rx кадров. • Счётчики и скорости байтов Tx/Rx Layer 1. • Ошибки нарушения последовательности. • Ошибки FCS и их частота. • Минимальная, максимальная и средняя задержка — 32767 потоков. • Счётчик Dropped Frame в реальном времени. • Previous, Max, Total Jitter. • Full Adv Seq Stats только при 100/50/40G. • Режим 100G Performance: Rx Frame Count, Rx Byte Count, Rx Bit Count, время первого и последнего прихода, количество потерянных кадров, процент потерянных кадров, средняя задержка, общее количество ошибок последовательности.
Статистика по портам в реальном времени	• Счётчики и скорости Tx/Rx кадров. • Счётчики и скорости байтов Tx/Rx Layer 1. • Ошибки нарушения последовательности. • Ошибки PRBS. • Ошибки FCS и их частота.
Разрешение временной метки передачи	Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси.
Поддерживаемые инкапсуляции	Layer 2: Ethernet II, 802.1Q, 802.1ad, FCoE. Layer 3/4: IPv4, IPv6, TDP, UDP.
Поддержка Tx Signature	Полностью совместима с аппаратным обеспечением VIAVI; содержит номер последовательности и высокоточную временную метку.
Размер буфера захвата	8 MB на порт.

Управление буфером захвата

Возможности захвата VIAVI TestCenter предназначены для отладки труднообнаружимых аппаратных и протокольных проблем.

Поддерживаются несколько режимов работы: фильтрация по полям протокола; фильтрация по смещению и диапазону байтов; сохранение срезов или полных кадров; сохранение signature или всех кадров; сохранение Tx/Rx control plane вместе с data plane; режим реального времени для трафика control plane; циклическая запись или остановка буфера при заполнении.

Пользовательские определения шаблонов могут логически объединять 8 фильтров общей длиной до 32 байт. Шаблоны могут использоваться для запуска, фильтрации или остановки захвата. Помимо пользовательских шаблонов, фильтрация, запуск и остановка захвата поддерживают предопределённые события: FCS, PRBS, IPv4 checksum, TCP/UDP/IGMP checksum и ошибки последовательности; undersize, oversize, jumbo и пользовательская длина кадра; IPv4, IPv6, TCP, UDP и IGMP-пакеты; наличие test signature и совпадение test stream ID. Для каждого события независимо задаются ignore, include или exclude.

Режимы задержки

Route Insertion Table (RIT)	Benchmark-тесты поддерживают методы расчёта задержки LIFO, LILO, FIFO или FILO.
Количество записей на порт	8K 4-байтовых записей для динамической метки или случайного назначения IP/MAC-адресов.
Записи RIT или List VFD на поток	8 вставок RIT на поток и 4 вставки VFD на поток.

Функциональность Layer 1

Соединения QSFP28	CR, SR, LR, CWDM, CLR, PSM в многоскоростном режиме 100/50/40/25/10G, PAM4 (50G).
Поддержка среды передачи и варианты FEC	Поддержка зависит от скоростного режима модуля. • 100G: 100GBASE-SR4, 100GBASE-CR4, 100GBASE-LR4, а также дополнительные MSA PMD. • 50G: 25/50G Consortium 50GBASE-CR2. • 40G: 40GBASE-SR4, 40GBASE-CR4, 40GBASE-LR4. • 25G: 802.3by 25GBASE-CR, 25GBASE-CRS, 25GBASE-SR. • 10G: 10GBASE-SR, 10G Copper DAC. • Варианты breakout-кабелей QSFP28-to-SFP28. • Auto-Negotiation и Link Training для 100G, 50G, 40G и 25G. • Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC. • 25/50G Consortium 50GBase-R FEC CL74, 25/50G Consortium 50GBase RS-FEC CL91. • IEEE 25GBASE CR CL74, CL108, CR-S CL74, SR FEC CL108. • 25/50G Consortium 25GBase-R FEC CL74, 25/50G Consortium 25GBase RS-FEC CL91.
AN/LT (Enable/Disable)	100/50/25/40G.
Средства и функции отладки Layer 1	Настройки CR Tx Emphasis, Front-end L1 Summary Status, доступ Xcvr I2C.

Эмуляция протоколов VIAVI TestCenter

Протоколы коммутаторов предприятий и центров обработки данных

•OpenFlow 1.3/1.0 — эмуляция коммутатора и контроллера OpenFlow и тестирование соответствия коммутатора.

•Центры обработки данных — DCBX, FCoE, FIP, 802.1Qbb.

Протоколы операторов связи

•SDN/NFV — PCE и Segment Routing.

•Доступ — ANCP, PPPoE, DHCP, L2TP, IGMPv1/v2/v3, MLDv1/v2, DHCPv6 и PPPoEv6.

•Carrier Ethernet и bridging — LACP, STP, RSTP и MSTP, 802.1ag CFM, Y.1731, PBB, PBB-TE, Link OAM.

•Mobile Backhaul — MPLS-TP, 1588v2 и Synchronous Ethernet.

Информация для заказа

Номер позиции	Описание комплекта оборудования
PX3-QSFP28-12-100A	VIAVI PX3 100G ONLY QSFP28 12-PORTS.
PX3-QSFP28-12-125A	VIAVI PX3 100 25G QSFP28 12-PORT.
PX3-QSFP28-12-150A	VIAVI PX3 100 40 10G QSFP28 12-PORT.
PX3-QSFP28-12-175A	VIAVI PX3 100 50 25G QSFP28 12-PORT.
PX3-QSFP28-12-225A	VIAVI PX3 100 50 40 25 10G QSFP28 12-PORT.

Аппаратные опции расширения скоростей

Номер позиции	Описание
HWO-PX3-QSFP28-12-100G	100G Hardware Speed Option for PX3-QSFP28-12.
HWO-PX3-QSFP28-12-50G	50G Hardware Speed Option for PX3-QSFP28-12.
HWO-PX3-QSFP28-12-40G	40G Hardware Speed Option for PX3-QSFP28-12.
HWO-PX3-QSFP28-12-25G	25G Hardware Speed Option for PX3-QSFP28-12.
HWO-PX3-QSFP28-12-10G	10G Hardware Speed Option for PX3-QSFP28-12.

Аксессуары для интерфейсов QSFP28

Номер позиции	Описание
ACC-6095A	Оптический трансивер QSFP28 100GBASE-SR4 MMF 850NM.
ACC-6096A	Оптический трансивер QSFP28 100GBASE-LR4 SMF 1310NM.

Совместимые шасси VIAVI

Номер позиции	Описание
SPT-N12U-110	Шасси VIAVI N12U и контроллер с источниками питания 110VAC.
SPT-N12U-220	Шасси VIAVI N12U и контроллер с источниками питания 220VAC.
SPT-N12U-220-LC	Шасси VIAVI N12U-LC и контроллер с источниками питания 220VAC.
SPT-N4U-110	Шасси VIAVI N4U и контроллер с источниками питания 110VAC.
SPT-N4U-220	Шасси VIAVI N4U и контроллер с источниками питания 220VAC.

подробнее свернуть

Характеристики VIAVI (Spirent) TestCenter 100G Multi-Speed — семейство многоскоростных тестовых систем и модулей

Название	Значение
Тип	Аппаратные тестовые системы и нагрузочные модули L2–L3 для функционального, нагрузочного и протокольного тестирования Ethernet-сетей
Интерфейсы	10/25/40/50/100GE; QSFP28; генерация и анализ трафика на полной линейной скорости
Исполнения	dX3 100G, fX3 100G, mX3 100G, pX3 100G и компактная тестовая система M1 Multi-Speed Appliance
Платформы	N4U Compact Chassis, N12U Mainframe Chassis; M1 — самостоятельная фиксированная система
Поддерживаемое ПО	VIAVI TestCenter, TestCenter IQ
Назначение	Тестирование коммутаторов, маршрутизаторов, оборудования ЦОД, операторских и корпоративных сетей, оптических модулей и кабельных соединений
Особенности	Высокоплотная генерация и анализ L2–L3-трафика, эмуляция сетевых протоколов и масштабных топологий, измерение пропускной способности, задержки, джиттера и потерь пакетов, тестирование interoperability, производительности, отказоустойчивости и регрессионных изменений

Документация VIAVI (Spirent) TestCenter 100G Multi-Speed — семейство многоскоростных тестовых систем и модулей Ethernet

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.

Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции

Оригинальные товары с гарантией

VIAVI

Все товары бренда

Подобрать мебель для оборудования
