Teledyne LeCroy Xena Z800 Freya — генератор трафика Ethernet 800G
Тестирование 8 скоростей до 800 Гбит/с через QSFP-DD или OSFP
Z800 Freya — универсальное решение для тестирования производительности и функциональности сетевой инфраструктуры Ethernet и оборудования, включая коммутаторы, маршрутизаторы и сетевые адаптеры NIC.
Z800 Freya позволяет тестировать Ethernet до 800GE с использованием 112G PAM4 SerDes, помогая разработчикам оптимизировать целостность сигнала и показатели Bit Error Rate (BER).
Z800 Freya поддерживает широкий набор функций тестирования L1. Интегрированный Xena PHY предоставляет подробную информацию для расширенного тестирования уровней PCS и PMA, включая динамическое сканирование частоты тактового сигнала трансивера, внесение skew между линиями и режимы PRBS. Сигналы можно анализировать в расширенном представлении Signal Integrity View (SIV), которое визуализирует качество сигнала.
Обе версии могут устанавливаться в шасси Xena B2400, где каждый модуль занимает 2 из 12 слотов, либо поставляться в Compact chassis, формируя одно из самых компактных и лёгких решений для тестирования Ethernet 800G.
Z800 Freya поставляется с XenaManager — многопользовательским программным обеспечением для генерации и анализа трафика. В комплект также входит Xena OpenAutomation (XOA) — open-source-фреймворк сценариев и автоматизации, предназначенный для создания специализированных тестов и использования стандартизованных методик тестирования.
Ключевые особенности: Teledyne LeCroy Xena Z800 Freya — генератор и анализатор Ethernet-трафика до 800GE

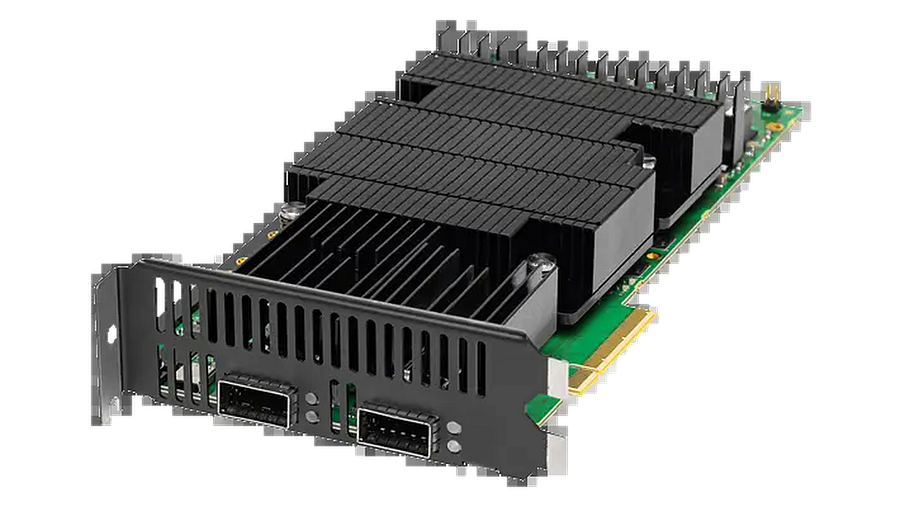

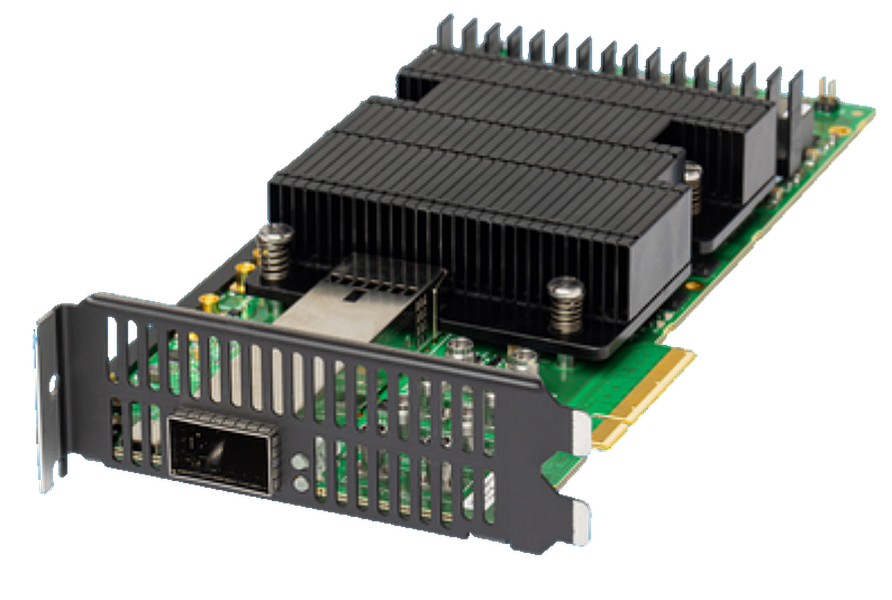

•Два варианта интерфейсов: QSFP-DD800 + QSFP112 или OSFP.
•Поддержка 800GE, 400GE, 200GE и 100GE при 112G PAM4.
•Поддержка 400GE, 200GE, 100GE и 50GE при 56G PAM4.
•Поддержка 100GE, 50GE, 40GE, 25GE и 10GE при NRZ.
•Генерация и анализ трафика.
•Тестирование с оптическими трансиверами, LPO, AEC, ACC и DAC.
•Расширенное тестирование физического уровня с Xena PHY и подробной диагностикой Layer 1.
•Расширенный анализ Auto-Negotiation и Link Training (AN/LT) для сигналов NRZ и PAM4.
•Расширенный программный пакет, включая тестовые наборы RFC2544, RFC2889 и RFC3918.
•Open-source-фреймворк автоматизации на Python.
•Простота использования.
Auto-Negotiation и Link Training
Генераторы трафика Z800 Freya поддерживают Auto-Negotiation и Link Training (AN/LT) на 112G SerDes и 56G SerDes (PAM4).
Z800q Freya также предоставляет утилиту AN/LT Utility с дополнительными инструментами для детального тестирования поведения конечной точки в процессе AN и LT.
AN/LT Utility добавляет средства наблюдения, анализа и конфигурирования процесса AN/LT и упрощает анализ поведения DUT, настройку и оптимизацию соответствующих параметров AN и коэффициентов LT для сигналов PAM4.
Интерфейсы и стандарты
| Параметр | Режим / скорость | Line Code | IEEE / ETC |
|---|---|---|---|
| Количество модульных разъёмов | Z800q Freya:1 × QSFP-DD800 1 × QSFP112 Z800o Freya:1 × OSFP800 | ||
| Варианты интерфейсов в каждом cage — QSFP-DD800 / QSFP112 и OSFP | |||
| 112G SerDes — 1 × 800GE | PAM4 | IEEE 802.3df или ETC* 800G R1.1 | |
| 112G SerDes — 2** × 400GE | PAM4 | 802.3ck | |
| 112G SerDes — 4** × 200GE | PAM4 | 802.3ck | |
| 112G SerDes — 8** × 100GE | PAM4 | 802.3ck | |
| 56G SerDes — 1 × 400GE | PAM4 | IEEE 802.3bs или ETC* 400G | |
| 56G SerDes — 2** × 200GE | PAM4 | 802.3cd | |
| 56G SerDes — 4** × 100GE | PAM4 | 802.3cd | |
| 56G SerDes — 8** × 50GE | PAM4 | 802.3cd | |
| 25G/10G SerDes — 2** × 100GE | NRZ | 802.3bj | |
| 25G/10G SerDes — 4** × 50GE | NRZ | ETC* 25G/50G R2.0 | |
| 25G/10G SerDes — 2** × 40GE | NRZ | 802.3ba | |
| 25G/10G SerDes — 8** × 25GE | NRZ | IEEE 802.3by или ETC* 25G/50G R2.0 | |
| 25G/10G SerDes — 8** × 10GE | NRZ | 802.3ae | |
| Мощность при использовании одного cage | OSFP или QSFP-DD800: 25 Вт; QSFP112: 15 Вт | ||
| Мощность при использовании двух cage | QSFP-DD800: 15 Вт + QSFP112: 15 Вт | ||
* ETC = Ethernet Technology Consortium.
** Модуль QSFP-DD позволяет использовать подключение через оба cage. Если выбран один из этих режимов, одинаковая конфигурация интерфейса применяется ко всем портам, а порты распределяются между двумя cage. Например, если выбран режим QSFP112 с 8 × 100G, 4 порта доступны в cage QSFP-DD и 4 порта — в cage QSFP112.
Функции Layer 1
| Функция | Описание |
|---|---|
| Pattern Generation | •PRBS-13, PRBS-31, PRBS-13Q, PRBS-31Q. •Тестовый шаблон SSPRQ (IEEE 802.3 Clause 120.5.11.2.3). •Square Wave (IEEE 802.3 Clause 120.5.11.2.4). •Статистика: Lock status, PRBS errors, PRBS error rate. |
| Physical Coding Sublayer | Настройка отображения виртуальных линий PCS на SerDes. |
| Forward Error Correction | •BASE-R FEC (Firecode) (2112,2080), IEEE 802.3 Clause 74 (25GE, 10GE). •RS-FEC KR (528, 514, t=7), IEEE 802.3 Clause 91 (100GE). •RS-FEC KR (528, 514, t=7), IEEE 802.3 Clause 108 (25GE). •RS-FEC KR (528, 514, t=7), 25/50G Ethernet Consortium (25/50GE). •RS-FEC KP (544,514,t=15), IEEE 802.3 Clause 119. •RS-FEC KP (544,514,t=15), IEEE 802.3 Clause 134. •RS-FEC Int KP (544,514,t=15), IEEE 802.3 Clause 161 (100G). |
| FEC Error Injection | •RS-FEC KP (544, 514, T=15), кроме RS-FEC Int KP. •RS-FEC KR (528, 514, T=7). •Конфигурация: Consecutive, Errored Codewords, Total Codewords Per Cycle, Errored Symbols Per Codeword. •Режимы bit error mask: Static, Rotate, Increment. •Предустановленные профили: Max. Consecutive Uncorrectable w/o Link Loss; Min. Consecutive Uncorrectable with Link Loss. •Режимы цикла: Single, Continuous, Repeat. •Статистика внесения: Injected FEC Errors, Total Codewords, Total Uncorrectable Codewords, Total Correctable Codewords, Total Error-Free Codewords, Codeword Error Ratio, Total Symbol Errors. |
| Reconciliation Sublayer (Local/Remote Fault) | •Normal: работа в соответствии со стандартом 802.3. •Force Local: порт непрерывно передаёт индикацию Local Fault. •Force Remote: порт непрерывно передаёт индикацию Remote Fault. •Disabled: порт не реагирует на Local/Remote Fault от DUT. |
| PMA Error Injection | Повторяемое внесение ошибок на уровне PMA с точностью до миллисекунд. |
| Link Flap | Однократное или повторяемое отключение линка с точностью до миллисекунд. |
| Equalization Controls | •Tx Equalization Control. •Rx Equalization Control: CTLE, AGC Adapt, OC Adapt, DFE Tap, CDR, Pre FFEs и Post FFEs. •Поддержка фиксации значений и автоматического режима Rx equalization. |
| Signal Integrity Analysis | Расширенный Signal Integrity View для анализа качества модулированного сигнала. |
| PPM Sweep | Настраиваемый линейный или ступенчатый sweep ±400 ppm с шагом 1 ppm; общий для всех портов модуля. |
| Auto-Negotiation и Link Training | •Auto-Negotiation: IEEE 802.3 Clause 73, ETC 400G/800G и ETC 25G/50G. •Link Training: IEEE 802.3 Clause 72, 136 и 161. |
| Расширенный анализ Auto-Negotiation и Link Training | Захват, декодирование и анализ протокола Auto-Negotiation и Link Training. |
Передающий тракт
| Функция | Описание |
|---|---|
| Генерация трафика | •Многопоточная генерация трафика на линейной скорости. •До 256 аппаратных потоков на порт. •Каждый поток может генерировать миллионы traffic flows с использованием field modifier. |
| Регулировка тактовой частоты линии передачи | От -400 до +400 ppm с шагом 1 ppm; общий параметр для всех портов модуля. |
| Характеристики генератора | •Начальная точность: ±1,5 ppm с учётом температурной стабильности. •Дрейф частоты за первый год: ±2,5 ppm с учётом температурной стабильности. •Дрейф частоты за 20 лет: ±3,5 ppm с учётом температурной стабильности. •Указанная температурная стабильность: ±0,5 ppm. |
| Управление передачей | •Регулировка эффективной линейной скорости путём принудительного добавления idle gaps, эквивалентных -1000 ppm, с шагом 10 ppm. •Настраиваемый Inter-Frame Gap (IFG) от 16 до 63 байт; значение по умолчанию 20 байт (12B IFG + 8B preamble). •Включение/отключение оптического лазера или медного линка. |
| Loopback Modes | •L1 RX-to-TX: любой принятый пакет возвращается через TX. •TX(on)-to-RX: пакет передаётся через TX и одновременно внутренним трактом направляется в RX. •TX(off)-to-RX: пакет непосредственно направляется в RX, синхронизация линка не требуется. •Port-to-Port: любой принятый пакет передаётся через соседний порт. |
| Режимы планирования передачи порта | •Normal (stream interleaved mode): режим по умолчанию; точные скорости, небольшие вариации межкадрового интервала. •Uniform: 100% равномерный межкадровый интервал; допускается небольшое отклонение от заданной скорости. •Sequential: потоки непрерывно планируются в последовательном порядке; настраивается число пакетов на поток. •Burst: пакеты потока объединяются в bursts. Bursts активных потоков формируют burst group; пользователь задаёт время от начала одной burst group до начала следующей. |
| Профиль потока | •Длина пакета: Fixed, Incrementing, Random, Butterfly; минимум 56 байт, максимум 16K байт. •Payload: Incrementing 8-bit, пользовательский шаблон до 18 байт с повторением. •Burst Traffic с настраиваемыми Burst Size и Burst Density. •Flow Control: поддержка PFC для VLAN-tagged и untagged трафика. |
| Типы заголовков потока | Ethernet, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, SCTP, MacCtrl, MPLS, PBB, FCoE, FC, IGMPv2, GRE, GTP, VxLAN, NVGRE, DHCPv4, Geneve, eCPRI, RoE, PWE, PFC, Custom. |
| Stream Modifiers | •Максимум 8 × 24-bit modifiers на поток. •24-битные модификаторы полей заголовка с режимами Increment, Decrement и Random. •Для каждого modifier настраиваются bit-mask, repetition, min, max и step. |
Передающий тракт, продолжение
| Функция | Описание |
|---|---|
| Внесение ошибок Layer 2 | •Undersize — минимум 56 байт; oversize — максимум 12288 байт. •FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. |
| Multicast | •Поддержка IPv4. •До 8 адресов multicast group. •IGMPv2: Join с настраиваемым repeat interval, Leave All-Devices, Leave, General Query, Group Query. •IGMPv3: Exclude с настраиваемым repeat interval, Include, Change-to-Exclude, Change-to-Include, поддержка Multi-group record. |
| ARP / NDP / Ping | •Автоматическое разрешение адресов. •Автоматический ответ на запрос — на уровне порта и потока. |
| LLDP | •Настраиваемые режим работы LLDP, timers и TLV. •Поддержка обязательных и опциональных типов TLV. •Отображение принятой LLDP-информации. |
| Статистика передачи | •На поток: bits/s, bytes/s, packets/s, packets, bytes. •На порт: ARP, NDP, Ping — запросы и ответы. •Внесённые ошибки на порт: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. •Две гистограммы реального времени на порт: TX Packet Length, IFG или распределение задержки для всего трафика, конкретного потока или фильтра. |
| Режимы планирования пакетов | •Normal (stream interleaved mode): стандартный режим, точные скорости, небольшое изменение межкадрового интервала. •Strict Uniform: 100% равномерный межкадровый интервал; допускается небольшое отклонение от заданной скорости. •Sequential packet scheduling: потоки непрерывно планируются в последовательном порядке, число пакетов на поток настраивается. •Burst: пакеты объединяются в bursts; bursts активных потоков формируют burst group, а пользователь задаёт время между началами соседних burst group. |
Приёмный тракт
| Функция | Описание |
|---|---|
| Возможности приёма трафика | Количество отслеживаемых Rx Streams на порт: 2016 на линейной скорости. |
| Статистика приёма | •На поток: bits/s, bytes/s, packets/s, packets, bytes. •На поток: Packet Loss, Misordered, Payload Errors. •На поток: Latency и jitter — minimum, maximum и average. •На порт: ARP, NDP, Ping — запросы и ответы. •Внесённые ошибки на порт: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. •Две гистограммы реального времени на порт: RX Packet Length, IFG или распределение задержки для всего трафика, конкретного потока или фильтра. •Статистика фильтра: bits/s, bytes/s, packets/s, packets, bytes. |
| Измерение задержки | •Задержка может измеряться максимум для 256 потоков. •Точность: ±16 нс. •Разрешение: 1 нс. •Измерения задержки можно калибровать с исключением задержки трансиверных модулей. •Режимы измерения: Last-to-last, last-to-first, first-to-last, first-to-first. |
| Измерение джиттера | •Jitter может измеряться максимум для 256 потоков. •Измерения Jitter (Packet Delay Variation) соответствуют MEF10; точность 1 нс. |
| Фильтр трафика | •6 × 64-bit настраиваемых match-term patterns с mask и offset. •6 × frame length comparator terms — longer, shorter. •6 × настраиваемых фильтров в виде логических выражений из match- и length-условий. |
| Статистика фильтра (счётчик 64 бита) | На фильтр: RX Mbit/s, packets/s, packets, bytes. |
| Захват | •Критерии запуска: FCS errors, filter match, payload error, manual. •Критерии остановки: FCS errors, filter match, payload error, manual, buffer full. •Capture Limit Per Packet: 16–16383 байта. •Wire-Speed Capture Buffer Per Port: 64 kB. •Low Speed Capture Buffer Per Port (10 Mbit/s): 4096 пакетов любого размера. •Автоматическое декодирование заголовка пакета. |
Приёмный тракт
| Функция | Описание |
|---|---|
| Возможности приёма трафика | Количество отслеживаемых Rx Streams на порт: 2016 на линейной скорости. |
| Статистика приёма | •На поток: bits/s, bytes/s, packets/s, packets, bytes. •На поток: Packet Loss, Misordered, Payload Errors. •На поток: Latency и jitter — minimum, maximum и average. •На порт: ARP, NDP, Ping — запросы и ответы. •Внесённые ошибки на порт: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. •Две гистограммы реального времени на порт: RX Packet Length, IFG или распределение задержки для всего трафика, конкретного потока или фильтра. •Статистика фильтра: bits/s, bytes/s, packets/s, packets, bytes. |
| Измерение задержки | •Точность: ±16 нс. •Разрешение: 1 нс. •Измерения задержки можно калибровать и исключить задержку трансиверных модулей. •Режимы измерения: Last-to-last, last-to-first, first-to-last, first-to-first. |
| Измерение джиттера | •Jitter может измеряться максимум для 256 потоков. •Измерения Jitter (Packet Delay Variation) соответствуют MEF10; точность 1 нс. |
| Фильтр трафика | •6 × 64-bit настраиваемых match-term patterns с mask и offset. •6 × frame length comparator terms — longer, shorter. •6 × настраиваемых фильтров в виде логических выражений из match- и length-условий. |
| Статистика фильтра (счётчик 64 бита) | На фильтр: RX Mbit/s, packets/s, packets, bytes. |
| Захват | •Критерии запуска: FCS errors, filter match, payload error, manual. •Критерии остановки: FCS errors, filter match, payload error, manual, buffer full. •Capture Limit Per Packet: 16–16383 байта. •Wire-Speed Capture Buffer Per Port: 64 kB. •Low Speed Capture Buffer Per Port (10 Mbit/s): 4096 пакетов любого размера. •Автоматическое декодирование заголовка пакета. |
Общие характеристики
| Параметр | Описание |
|---|---|
| Максимальная мощность | 100 Вт. Значение относится только к модулю и не включает трансиверы/средства подключения, установленные в модуль. |
| Масса | 2,32 lb (1,05 кг). |
| Условия эксплуатации | •Рабочая температура: от 10 до 30 °C. •Температура хранения: от -40 до 70 °C. •Влажность: от 8% до 90%, без конденсации. |
| Регуляторные требования | •FCC (US). •CE (Europe). |
| Ресурс разъёмов | В модулях Z800 Freya используются высококачественные электрические разъёмы, рассчитанные на 112 Гбит/с, для оптимальной целостности сигнала и производительности. Поскольку разъёмы изнашиваются при подключениях, спецификация определяет минимальное количество циклов, в течение которого гарантируется оптимальная целостность сигнала:Минимальное гарантированное число подключений: 1000 циклов. |
| Примечания | •Z800q и Z800o Freya занимают 2 слота в шасси B2400. Дополнительная информация и требования по air guides приведены в руководстве по установке модуля; air guides поставляются с модулем. •Модули Z800q и Z800o Freya также доступны в автономном Compact chassis: P/N Z800qc Freya или Z800oc Freya. |
Информация для заказа
| Описание продукта | Код продукта |
|---|---|
| Z800qc Freya QSFP в Compact chassis 1U, 8-скоростной тестовый модуль 800 Гбит/с (112/56 PAM4 + 25/10G NRZ) | C-Freya-800G-4S-1P |
| Z800q Freya QSFP 800GE, 8-скоростной тестовый модуль 800 Гбит/с (112/56 PAM4 + 25/10G NRZ) | Freya-800G-4S-1P |
| Z800oc Freya OSFP в Compact chassis 1U, 8-скоростной тестовый модуль 800 Гбит/с (112/56 PAM4 + 25/10G NRZ) | C-Freya-800G-4S-1P-OSFP |
| Z800o Freya OSFP 800GE, 8-скоростной тестовый модуль 800 Гбит/с (112/56 PAM4 + 25/10G NRZ) | Freya-800G-4S-1P-OSFP |
