Keysight IXIA G800GE-02 — тестовая система Ethernet 800GE L1–L2 с
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
G800GE-02 OSFP800 & QSFP-DD800 — системы тестирования 800GE BERT, FEC и L2
Меньше времени на поиск проблем — больше времени на их устранение
Задача: быстрее и раньше находить проблемы в цикле разработки 800GE
Технологии 800 Gigabit Ethernet (GE), основанные на скорости электрической линии 106,25 Гбит/с, многократно повысили сложность разработки стабильной электроники портов сетевых устройств. Теперь одной из основных задач является характеристика и количественная оценка фактического коэффициента битовых ошибок (BER) и производительности прямой коррекции ошибок (FEC) для кремниевых устройств, ASIC, оптических трансиверов, а также волоконных и медных межсоединений, совместимых с IEEE 802.3ck и IEEE 802.3bs.
Критически важно быстро выявлять проблемы BER и FEC на скоростях портов 1×800GE, 2×400GE, 4×200GE, 8×100GE и 8×100GE (ck), поскольку разработка и внедрение возможных решений сложны и требуют много времени. G800GE-02 сокращает этот цикл. Система также поддерживает тестирование технологий 400GE на основе электрических линий 53,125 Гбит/с для проверки производительности оптических трансиверов и волоконных межсоединений 1×400GE, 2×200GE, 4×100GE и 8×50GE.
Решение: упрощённая и доступная система BERT, FEC и L2 packet blast
Тестовые системы Keysight G800GE-02 упрощают и удешевляют оценку BER, производительности коррекции символьных ошибок FEC и стресс-тестирование трафиком на линейной скорости для электронных устройств 800GE. При проверке микросхем, оптических трансиверов или электроники портов сетевого оборудования G800GE-02 представляет собой специализированную тестовую систему с электрической сигнализацией 106,25 и 53,125 Гбит/с на линию, позволяющую обнаруживать проблему за минуты, а не часы. В реальном времени она одновременно показывает системную картину BER и FEC на полной линейной скорости по всем линиям и портам и на всех требуемых скоростях Ethernet.

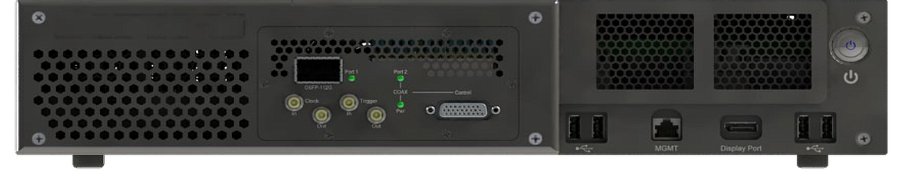

Рисунок 1. Системы G800GE-02 для тестирования FEC и уровней L1–L2
G800GE-02 представляет собой компактное настольное шасси. При необходимости его можно установить в стойку. В комплект входит программное обеспечение KiOS для тестирования Layer 1 BERT, FEC и Layer 2. Одностраничное приложение KiOS (SPA) работает в браузере Google Chrome и настолько упрощает и ускоряет настройку, что пользователь может начать тестирование и формировать отчёты PASS/FAIL с собственными допусками и пределами уже через несколько минут. KiOS включает REST API и библиотеку Python для быстрого создания наборов автоматизации тестов.
Шасси G800GE-02 доступны в четырёх вариантах:
Все модели поддерживают скорости 1×800GE, 2×400GE, 4×200GE, 8×100GE и 8×100GE (ck), а также 1×400GE, 2×200GE, 4×100GE и 8×50GE, включая тесты BER, FEC и возможности Layer 2 packet blast. Для полной поддержки этих скоростей Ethernet не требуется приобретать дополнительные опции. Расширенные функции — BERT-inferred FEC, FEC Codeword Trigger and Capture и синхронизация с измерительными приборами Keysight Layer 1 — доступны как приобретаемые опции с заводской установкой или полевым обновлением.
Основные преимущества
Встроенная возможность тестирования коррекции символьных ошибок RS-544 (KP4) FEC упрощает тестирование FEC на электрических линиях так же, как встроенные функции Layer 1 BER. Анализ распределения плотности битовых ошибок в FEC codeword — FEC tail — показывает производительность коррекции символьных ошибок, распределение плотности ошибок, запас FEC, Frame Loss Ratio (FLR) и другие расширенные измерения. Система хорошо подходит для длительных тестов производительности и стресс-тестов.
Запатентованная опция Enhanced BERT с анализом BERT-inferred FEC позволяет разработчикам быстро локализовать проблемы и прогнозировать хорошую или плохую производительность BER и коррекции символьных ошибок FEC для конкретного устройства. Функция одновременно анализирует все поддерживаемые устройством скорости Ethernet с полной статистикой G800GE-02.
Опция FEC Trigger and Capture даёт глубокое понимание того, где именно находятся битовые ошибки внутри FEC codeword на всех скоростях. Можно задать скорость Ethernet, логику триггера, битовую ошибку или порог ошибок FEC codeword, определяя, сколько и какие битовые или символьные ошибки FEC необходимо захватывать. Графический экран захвата показывает расположение ошибок и формирует структурированный сводный отчёт о событиях.
Pay as You Grow — все опции обновляются в полевых условиях
Обновления G800GE-02 увеличивают срок повторного использования шасси и повышают возврат инвестиций. Любое шасси G800GE-02 можно быстро обновить в полевых условиях следующими опциями:
Шасси G800GE-02 можно обновить в полевых условиях для межсоединения и синхронизации с M8040A high-performance BERT analyzer. Объединённая система представляет собой FEC-aware BER-тестер физического уровня с symbol striping для электрических линий 106,25 и 53,125 Гбит/с и предназначена для характеризации 800GE, стрессовых и conformance-тестов, а также физического стресса и внесения искажений в канал. Дополнительно совместно с измерительными приборами Keysight Layer 1, включая осциллограф реального времени Infiniium UXR, могут выполняться TDECQ и optical receiver stress testing (ORST).
Конфигурации G800GE-02 с электрическим коаксиальным интерфейсом обеспечивают полные Tx/Rx-соединения с Module и Host Compliance electrical breakout boards, тестовыми платами разработки, микросхемами на отладочных платах, оптическими трансиверами и оборудованием разработки пассивных медных кабелей.
Рисунок 2. Электрический коаксиальный интерфейс G800GE-02, соединения 2,4 мм
Коаксиальная электрическая кабельная сборка на рисунке 2 не продаётся Keysight и должна приобретаться напрямую у одобренного производителя. Возможность выбирать и сочетать нужные обновления позволяет расширять возможности G800GE-02 по мере изменения задач тестирования и повышает ROI.
Ключевые функции
Аппаратные характеристики шасси
| Характеристика | G800GE-02: 2 порта OSFP800 / 2 порта QSFP-DD800 | G800GE-02: 1 порт OSFP800 + 1 коаксиальный Tx/Rx / 1 порт QSFP-DD800 + 1 коаксиальный Tx/Rx |
|---|---|---|
| Физические и электрические характеристики шасси | ||
Партномера | 941-0086, 941-0088 | 941-0087, 941-0089 |
Физические интерфейсы | • 2 порта форм-фактора OSFP800 MSA • 2 порта форм-фактора QSFP-DD800 MSA | • 1 порт OSFP800 MSA с 1-портовой коаксиальной электрической системой Tx/Rx • 1 порт QSFP-DD800 MSA с 1-портовой коаксиальной электрической системой Tx/Rx • Примечание: коаксиальная сборка Samtec BULLS EYE не продаётся Keysight. |
Электрический коаксиальный кабельный интерфейс | Электрический коаксиальный интерфейс G800GE поддерживает соединитель и кабельную технологию Samtec BULLS EYE. • 16 кабелей Tx и 16 кабелей Rx образуют полный электрический интерфейс для 8×106,25 и 53,125 Гбит/с Tx/Rx-линий. • Квалифицирована сборка Samtec BE40A-S-24SP-2-2-16-0500, 50 GHz, длина 500 мм (19,6 дюйма). • Кабели заканчиваются коаксиальным круглым разъёмом 2,4 мм. • Кабельная сборка приобретается конечным пользователем напрямую у Samtec. | |
Конфигурация шасси | 2-портовая настольная система; допускается стоечный монтаж, 2 RU. | |
Поддержка электрических линий и скоростей Ethernet на порт | • Электрические линии хоста 106,25 Гбит/с: 1×800GE, 2×400GE, 4×200GE, 8×100GE и 8×100GE (ck) • Электрические линии хоста 53,125 Гбит/с: 1×400GE, 2×200GE, 4×100GE и 8×50GE | |
Поддерживаемые среды межсоединений | • Для линий 106,25 Гбит/с: оптические трансиверы 800GE, волоконные кабели, AOC, AEC, ACC и пассивные медные кабели; поддерживаются AN и LT. • Для линий 53,125 Гбит/с: оптические трансиверы 400GE, волоконные кабели и AOC; 400ZR/ZR+ coherent optics; AEC, ACC и пассивные медные кабели без AN и LT с использованием настроек Tx pre-emphasis. | |
Системы разъёмов шасси | Кнопка Power ON/OFF 1 LED на порт Clock IN / OUT: 2 SMA female Trigger IN / OUT: 2 SMA female 4 USB: 2×USB 2.0 и 2×USB 3.0 1 RJ45: 1000/100/10 Мбит/с Ethernet management 1 DisplayPort, максимальное разрешение 4096×2304 @60 Hz | |
Clock IN — электрические характеристики | Частота: 166,015625 МГц ±105 ppm Терминация 50 Ом Минимум 0,5 Vpk-pk = 0,18 Vrms (синус) Максимум 3,0 Vpk-pk = 1,06 Vrms (синус) | |
Clock OUT — электрические характеристики | Частота: 166,015625 МГц ±105 ppm HCSL, 50 Ом VOH > 0,55 V, VOL 0,55 V | |
Hardware Trigger IN/OUT — электрические характеристики | Trigger In: терминация 50 Ом; минимум −1,0 V, максимум +4,0 V, Swing > 0,2 V Trigger Out: HCSL, 50 Ом; VOH > 0,55 V, VOL 0,55 V | |
Электропитание шасси | 100–240 VAC, 50/60 Hz: • 8 A при 100–125 VAC • 4 A, однофазное 200–240 VAC Шасси G800GE-02 OSFP поставляется с одним североамериканским сетевым шнуром 100–125 VAC; международные варианты выбираются при заказе. | |
Размеры | 13,2" (D) × 17,4" (W) × 3,65" (H) 335 × 442 × 92,65 мм | |
Масса | Только оборудование: 21,75 фунта (9,87 кг) Транспортировочная: 30,49 фунта (13,83 кг) Включает направляющие для стойки, кронштейн поддержки кабелей, сетевой шнур, принадлежности и упаковку. | |
Температура окружающего воздуха | Рабочая: 41–95 °F (5–35 °C) Хранение: 41–122 °F (5–50 °C) | |
Влажность | Рабочая: 0–80 %, без конденсации Хранение: 0–80 %, без конденсации | |
Поддержка мощности оптических трансиверов | Передний порт G800GE-02 поддерживает MSA-совместимые трансиверы 800GE и 400GE с потреблением до 25 Вт при следующих условиях: • OSFP800 / OSFP — до 18 Вт при 35 °C • OSFP800 / OSFP — до 25 Вт при 25 °C • QSFP-DD800 / QSFP-DD — 25 Вт при 35 °C | |
Поддерживаемые отраслевые спецификации | • Common Electrical I/O (CEI) 112G IA • Common Electrical I/O (CEI) 56G IA • IEEE 802.3ck Physical Layer Specifications and Management Parameters for 100/200/400 Gb/s Electrical Interfaces Based on 100 Gb/s Signaling • IEEE 802.3bs Media Access Control Parameters, Physical Layers and Management Parameters for 200/400 Gb/s Operation | |
Безопасность | EN 62368-1 / IEC 62368-1 UL 62368-1 / CSA C22.2 No. 62368-1-19 | |
Эмиссия и помехоустойчивость | FCC Part 15B, Class A ICES-003 EN 55032/35 AS/NZS CISPR 32 KS C 9832/35 | |
Регуляторные одобрения | CE (Европа) UL (США, Канада) RCM (Австралия, Новая Зеландия) UKCA (Великобритания) KCC (Корея) | |
Экологические требования | RoHS Directive 2011/65/EU; Annex II, Directive (EU) 2015/863 WEEE Directive 2012/19/EU China RoHS Russia RoHS | |
Поддержка приложений
G800GE-02 OSFP800 и QSFP-DD800. Шасси и функции поддерживаются в кроссплатформенном браузере Google Chrome; рекомендуется использовать последнюю версию. Firefox, Safari, Internet Explorer и Microsoft Edge могут обеспечивать неоптимальный пользовательский опыт.
KiOS. Операционное программное обеспечение G800GE-02 для Layer 1 BERT и FEC, генерации сигнала 800GE на линейной скорости и измерительного анализа с опциональной поддержкой измерений Forward Error Correction и синхронизации с Keysight M8040A High Performance BERT analyzer для приложений физического уровня.
REST API. Поддержка общей автоматизации тестирования, управления шасси, портами, журналами, CMIS, лицензиями и тест-планами, настройки тестов и доступа к измерениям и статистике BERT/FEC.
Python library. KiPY — библиотека Python, выполняющая REST-вызовы к KiOS на G800GE-02 и позволяющая из Python-скрипта выполнять те же операции, что и из GUI: менять системные настройки, просматривать статистику, читать и записывать регистры CMIS.
Информация для заказа
| Партномер | Описание |
|---|---|
| Шасси G800GE-02 OSFP800, OSFP800-COAX, QSFP-DD800 и QSFP-DD800-COAX | |
| 941-0086 | G800GE OSFP-02, 800GE, 2 порта OSFP800, фиксированное шасси Layer 1 BERT, FEC и L2 с последней версией KiOS. Поддерживает 1×800GE, 2×400GE, 4×200GE и 8×100GE по линиям 106,25 Гбит/с, а также 1×400GE, 2×200GE, 4×100GE и 8×50GE по линиям 53,125 Гбит/с. Включены BERT, FEC и packet blast, поддержка оптических трансиверов, AEC, AOC и пассивных медных DAC. |
| 941-0087 | G800GE OSFP-COAX-02, 800GE, 1 порт OSFP800 и 1 электрический коаксиальный breakout-порт, фиксированное шасси Layer 1 BERT, FEC и L2 с последней версией KiOS. Поддерживает 1×800GE, 2×400GE, 4×200GE и 8×100GE для линий 106,25 Гбит/с, а также 1×400GE, 2×200GE, 4×100GE и 8×50GE для линий 53,125 Гбит/с. Включает ПО и разъёмы передней панели для Module Compliance Boards на коаксиальном порту, а также поддержку оптических трансиверов, AEC, AOC и пассивных DAC. Коаксиальная кабельная сборка не продаётся и не поставляется Keysight; приобретается напрямую у Samtec. |
| 941-0088 | G800GE QSFP-DD-02, 800GE, 2 порта QSFP-DD800, фиксированное шасси Layer 1 BERT, FEC и L2 с последней версией KiOS. Поддерживает 1×800GE, 2×400GE, 4×200GE и 8×100GE по линиям 106,25 Гбит/с, а также 1×400GE, 2×200GE, 4×100GE и 8×50GE по линиям 53,125 Гбит/с. Включены BERT, FEC и packet blast, поддержка оптических трансиверов, AEC, AOC и пассивных медных DAC. |
| 941-0089 | G800GE QSFP-DD-COAX-02, 800GE, 1 порт QSFP-DD800 и 1 электрический коаксиальный breakout-порт, фиксированное шасси Layer 1 BERT, FEC и L2 с последней версией KiOS. Поддерживает 1×800GE, 2×400GE, 4×200GE и 8×100GE для линий 106,25 Гбит/с, а также 1×400GE, 2×200GE, 4×100GE и 8×50GE для линий 53,125 Гбит/с. Включает ПО и разъёмы передней панели для Module Compliance Boards на коаксиальном порту, оптические трансиверы, AEC, AOC и пассивные DAC. Коаксиальная кабельная сборка приобретается напрямую у Samtec. |
| Опции Enhanced BERT для шасси G800GE и G800GE-02 | |
| 905-1102 | FACTORY INSTALLED Enhanced BERT, FEC Trigger and Capture.Глубокий анализ BERT-inferred FEC для скоростей 1×800GE, 2×400GE, 4×200GE, 8×100GE по линиям 106,25 Гбит/с и 1×400GE, 2×200GE, 4×100GE, 8×50GE по линиям 53,125 Гбит/с. Поддерживает SSPRQ100 для линий 106,25 и 53,125 Гбит/с, FEC trigger/capture и внешний триггер. Опция применяется ко всем портам одного шасси G800GE или G800GE-02 и ко всем моделям 941-0086, 941-0087, 941-0088 и 941-0089. |
| 905-1103 | FIELD UPGRADE Enhanced BERT, FEC Trigger and Capture.Полевое обновление с теми же возможностями BERT-inferred FEC, SSPRQ100 и FEC trigger/capture для всех поддерживаемых скоростей. Применяется ко всем портам одного G800GE или G800GE-02 и ко всем моделям 941-0086–941-0089. |
| Опции синхронизации с M8040A BERT analyzer и внешним осциллографом UXR | |
| 905-1090 | FACTORY INSTALLED.Синхронизация с Keysight BERT и внешний trigger для осциллографа UXR реального времени, включая FEC Trigger and Capture, для систем G800GE 800GE/400GE Layer 1 BERT и FEC. Применяется к одному G800GE или G800GE-02 для подключения одного внешнего прибора Keysight; поддерживает все модели 941-0086–941-0089. |
| 905-1091 | FIELD UPGRADE.Полевое обновление синхронизации с Keysight BERT и внешним UXR real-time oscilloscope с FEC Trigger and Capture. Применяется к одному G800GE или G800GE-02 и ко всем моделям 941-0086–941-0089. |
| Обновление G800GE первого поколения до аппаратной версии G800GE-02 | |
| — | Обновления выполняются только с возвратом на завод для установленных шасси G800GE первого поколения 941-0082, 941-0083, 941-0084 и 941-0085. Существующий партномер преобразуется в новый партномер G800GE-02, при этом серийный номер сохраняется, что позволяет продолжить действующую гарантию и в дальнейшем продлить расширенную гарантию под новым партномером.Матрица преимуществ обновления:• Поддержка 400G-ZR/ZR+ optics — G800GE: нет; G800GE-02: да. • Пассивные медные кабели 400GE до 2,0 м — G800GE: нет; G800GE-02: нет. • 400GE на линиях 53,125 Гбит/с PAM4 — G800GE: нет; G800GE-02: да. • Пассивные и активные медные кабели 800GE до 2,0 м — G800GE: нет; G800GE-02: да. • Link Training для 1×800GE, 2×400GE, 4×200GE, 8×100GE (ck) и 8×100GE — G800GE: нет; G800GE-02: да. • Auto-Negotiation для тех же скоростей — G800GE: нет; G800GE-02: да. • Регулировка частоты ±105 ppm для обоих портов — G800GE: нет; G800GE-02: да. • Rx Eye Diagnostic / Bathtub plot — G800GE: нет; G800GE-02: да. |
| 942-1401 | UPG-G800GE-DAC-PHY, возврат на завод для шасси 941-0082. Замена электроники передней панели на новую версию с поддержкой оптических трансиверов, AEC, AOC и пассивных медных DAC. При заказе необходимо указать серийный номер; устройство должно быть возвращено через стандартный процесс RMA Keysight Ixia Support. |
| 942-1402 | UPG-G800GE-DAC-PHY, возврат на завод для шасси 941-0083. Замена электроники передней панели на новую версию с поддержкой оптических трансиверов, AEC, AOC и пассивных медных DAC. Обязательно указать серийный номер; возврат выполняется по стандартному процессу RMA. |
| 942-1403 | UPG-G800GE-DAC-PHY, возврат на завод для шасси 941-0084. Аппаратное обновление с заменой электроники передней панели и поддержкой оптических трансиверов, AEC, AOC и пассивных медных DAC. Обязательно указать серийный номер; устройство возвращается по стандартному RMA. |
| 942-1404 | UPG-G800GE-DAC-PHY, возврат на завод для шасси 941-0085. Аппаратное обновление с заменой электроники передней панели и поддержкой оптических трансиверов, AEC, AOC и пассивных медных DAC. Обязательно указать серийный номер; устройство возвращается по стандартному RMA. |
