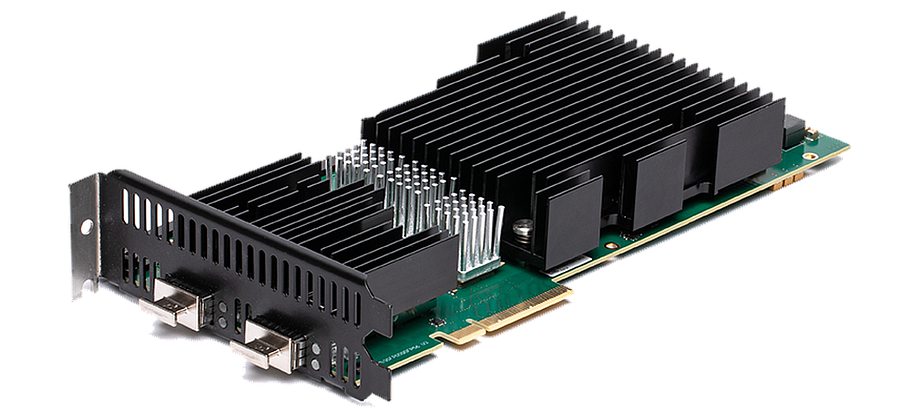

Teledyne LeCroy Xena Z400q Thor — многоскоростной генератор и
Z400q Thor
Генератор Ethernet-трафика для тестирования 7 скоростей до 400 Гбит/с через QSFP-DD/QSFP56/QSFP28/QSFP+
Z400q Thor — Ethernet-генератор трафика с поддержкой семи скоростей: 400GE, 200GE, 100GE, 50GE, 40GE, 25GE и 10GE. Такая гибкость обеспечивается двумя физическими разъёмами для трансиверов: один поддерживает QSFP-DD/QSFP56/QSFP28/QSFP+, второй — QSFP56/QSFP28/QSFP+.
Разъём QSFP-DD может поддерживать следующие скорости и конфигурации портов: 1×400G, 1×200G, 1×100G, 2×100G, 4×100G, 4×50G, 2×40G, 8×25G и 8×10G Ethernet. Разъём QSFP56 поддерживает тот же диапазон, за исключением 400G Ethernet и 4×100G Ethernet. Оба разъёма могут работать одновременно, кроме отдельных режимов QSFP-DD, перечисленных далее.
Z400q Thor поддерживает как NRZ, так и PAM4 и позволяет выполнять Auto-Negotiation и Link Training (AN/LT) с тестированием совместимости. Решение предназначено для функционального тестирования и тестирования производительности Ethernet-инфраструктуры и оборудования 400GE, включая коммутаторы, маршрутизаторы, NIC, TAP, packet broker и backhaul-платформы.
Отдельное решение Z400qc Thor поставляется в шасси XenaCompact. Сам модуль Z400q Thor предназначен для установки в B2400 и занимает в нём 3 слота: 2 слота для модуля Thor и 1 слот для обязательного airflow guide.
Ключевые особенности: Teledyne LeCroy Xena Z400q Thor — многоскоростной генератор и анализатор Ethernet-трафика до 400GE
Функции уровня порта
| Категории интерфейсов |
QSFP-DD: 400G, 200G, 100G, 50G Ethernet. QSFP56: 200G, 100G, 50G Ethernet. QSFP28: 100G, 50G, 40G*, 25GE и 10G* Ethernet. QSFP+: 40G, 10G Ethernet. * Зависит от возможностей трансивера. |
| Общее количество тестовых портов, настраиваемое программно | 1×400G, 2×200G, 4×100G, 8×50G, 2×40G, 8×25G и 8×10G Ethernet. |
| Количество разъёмов для трансиверов | 1×QSFP-DD/QSFP56/QSFP28/QSFP+ и 1×QSFP56/QSFP28/QSFP+. |
| Мощность на разъём | 15 W на каждый QSFP-DD/QSFP56 cage. |
Варианты интерфейса QSFP-DD
| Интерфейс | Кодирование | Стандарт |
|---|---|---|
| 1 × 400GBASE-DR4/LR4/FR4 | PAM4 | 802.3bs |
| 1 × 400GBASE-SR8/FR8/LR8/CR8 | PAM4 | 802.3bs |
| 2 × 200GBASE-CWDM4, dual CS connector | PAM4 | 802.3bs/802.3cd |
| 1 × 200GBASE-DR4/SR4/FR4/LR4/CR4 | PAM4 | 802.3bs/802.3cd |
| 4 × 100GBASE-CR2 или 4 × 100GBASE-DR | PAM4 | 802.3cd |
| 2 × 100GBASE-SR2/CR2 или 2 × 100GBASE-DR, dual CS connector | PAM4 | 802.3cd |
| 1 × 100GBASE-SR4/LR4/CR4/CWDM4 | NRZ | 802.3bj |
| 8 × 50GBASE-SR/CR | PAM4 | 802.3cd |
| 4 × 50GBASE-SR/CR | PAM4 | 802.3cd |
| 4 × 50GBASE-SR2/LR2/CR2 | NRZ | Ethernet Technology Consortium |
| 2 × 40GBASE-SR4/LR4/CR4 | NRZ | 802.3ba |
| 8 × 25GBASE-SR/LR/CR | NRZ | 802.3by / Ethernet Technology Consortium |
| 8 × 10GBASE-SR/LR/CR | NRZ | 802.3ae |
Разъём QSFP56 и совместная работа разъёмов
Для QSFP56 доступны те же варианты, что и для QSFP-DD, кроме 400G, 2×200GBASE-CWDM4, 4×100GBASE-DR, 4×100GBASE-CR2 и 8×50GBASE-SR/CR. Кроме того, QSFP56 в данной версии не поддерживает 2×100GBASE-DR/SR2/CR2.
Фактический набор интерфейсов зависит от возможностей установленного трансивера. Оба разъёма могут работать одновременно, кроме случаев, когда QSFP-DD работает в режимах 400GE, 2×200GBASE-CWDM4, 1×200GBASE-SR8, 4×100GBASE-DR или 8×50GBASE-SR/CR. При одновременной работе оба разъёма должны использовать одинаковую базовую конфигурацию интерфейса, например 2×50G.
Auto-Negotiation, Link Training и FEC
| Auto-Negotiation | IEEE 802.3 Clause 73. |
| Link Training | IEEE 802.3 Clause 72. |
| FEC 200/400GE | RS-FEC (Reed Solomon) (544,514,t=15), IEEE 802.3 Clause 119. |
| FEC 100GE | RS-FEC (528,514,t=7), IEEE 802.3 Clause 91. |
| FEC 100GE/50GE 802.3cd | RS-FEC (544,514,t=15), IEEE 802.3 Clause 134. |
| FEC 25GE | RS-FEC (528,514,t=7), IEEE 802.3 Clause 108. |
| FEC 25/50GE | RS-FEC (528,514,t=7), 25/50G Ethernet Consortium. |
| BASE-R FEC | Firecode 2112,2080, IEEE 802.3 Clause 74, для 25GE и 10GE. |
Статистика и базовые функции порта
| Статистика порта | Link state, FCS errors, pause frames, ARP/PING, error injections, training packet. Для всего трафика: RX и TX Mbit/s, packets/s, packets, bytes. Для трафика без test payload: RX и TX Mbit/s, packets/s, packets, bytes. |
| Adjustable Inter Frame Gap (IFG) | Настройка от 16 до 56 байт, значение по умолчанию 20B: 12B IFG + 8B preamble. |
| Регулировка эффективной линейной скорости | Принудительное добавление idle gaps, эквивалентных -1000 ppm, с шагом 10 ppm. |
| Регулировка line clock | От -100 до 100 ppm с шагом 0.001 ppm, общая для всех портов. |
| ARP/PING | Поддерживается; IP- и MAC-адрес настраиваются для каждого порта. |
| Field upgradeable | Система полностью обновляется в полевых условиях до новых релизов, включая FPGA images и ПО. |
| Tx disable | Включение/отключение оптического лазера или медного линка. |
| IGMPv2 multicast join/leave | Непрерывный multicast join IGMPv2 с настраиваемым интервалом повторения. |
| Гистограммы | Две гистограммы реального времени на порт. Каждая может измерять RX/TX packet length, IFG или распределение задержки для всего трафика, отдельного потока или фильтра. |
Loopback
| L1RX2TX | RX-to-TX: побайтовая передача копии входящего пакета. |
| L2RX2TX | RX-to-TX: перестановка source и destination MAC addresses; только на 10G. |
| L3RX2TX | RX-to-TX: перестановка source/destination MAC и IP addresses; только на 10GE. |
| TXON2RX | TX-to-RX: пакет также передаётся из порта. |
| TXOFF2RX | TX-to-RX: передатчик порта находится в idle. |
| Port-to-Port | Inline loop mode: весь трафик прозрачно передаётся на L1. Поддерживается на всех скоростях, кроме 40GE. |
Характеристики генератора
Framed PRBS и уровни PCS/PMA
| Скорости | 400/200/100/50/40/25/10GE. |
| Payload Test Pattern | PRBS-7, PRBS-9, PRBS-10, PRBS-11, PRBS-13, PRBS-15, PRBS-20, PRBS-23, PRBS-31, PRBS-49, PRBS-58. |
| Error Injection | Ручное однократное внесение bit-errors. |
| Alarm | Pattern loss. |
| Анализ ошибок | Bit-errors: count, rate. |
| Конфигурация виртуальных линий PCS | Пользовательское внесение skew для каждой Tx virtual lane и пользовательское отображение virtual lane на SerDes для тестирования функции переупорядочивания Rx PCS virtual lane. |
| Статистика виртуальных линий PCS | Измерение относительного skew виртуальных линий до 2048 bits. PAM4: Corrected Bit error, Pre-FEC BER. NRZ без FEC: счётчики ошибок sync header и PCS lane marker, индикаторы потери sync header и lane marker. |
| Общая статистика FEC | Total corrected FEC symbols, Total uncorrected FEC symbols, Estimated Pre-FEC BER, Estimated Post-FEC BER, Pre-FEC Error Distribution Graph. |
| Link Flap | Однократные короткие или повторяемые события link-down с точностью до миллисекунд. |
| Error Injection на PMA | Повторяемые периоды внесения ошибок на уровне PMA с точностью до миллисекунд. |
Механизм передачи
| Количество TX-потоков на порт | 256 на линейной скорости. Каждый поток может генерировать миллионы traffic flows с помощью field modifiers. |
| Test payload на поток | Генерация пакетов на линейной скорости с временными метками, sequence numbers и опциональной data integrity signature. |
| Статистика потока | TX Mbit/s, packets/s, packets, bytes, FCS error. |
| Bandwidth profiles | Настраиваются Burst size и density. Uniform и bursty bandwidth profile streams могут чередоваться. |
| Field modifiers | 16-bit или 32-bit модификаторы полей заголовка в режимах inc, dec или random. Для каждого задаются bit-mask, repetition, min, max и step. 8 модификаторов 16-bit на поток, но 2 для 100G/50G PAM4. 4 модификатора 32-bit на поток, но 1 для 100G/50G PAM4. |
| Управление длиной пакета | Fixed, random, butterfly и incrementing; от 60 байт, а для 10G от 56 байт, до 12288 байт. |
| Базовый payload | Повторяемый пользовательский шаблон 1-18B или 8-bit incrementing pattern. |
| Extended payload | Фиксированный полностью пользовательский payload для каждого потока размером до 12288 байт. |
| Генерация ошибок | Undersize: минимум 60 байт, для 10G минимум 56 байт; oversize: максимум 12288 байт. Внесение sequence, misorder, payload integrity и FCS errors. |
| TX packet headers и RX autodecode | Ethernet, Ethernet II, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, MPLS, PBB или полностью пользовательский формат. |
| Pause Frames | На NRZ-скоростях реагирует на входящие pause и PFC (Priority-based Flow Control) frames. |
| Packet scheduling modes | Normal, Strict Uniform, Sequential packet scheduling и Burst. |
Механизм приёма
| Количество отслеживаемых Rx-потоков | 2016 на порт на линейной скорости. |
| Автоматическое определение test payload | Статистика и проверка latency, loss, payload integrity, sequence error и misorder error в реальном времени. |
| Jitter | Packet Delay Variation по MEF10 с точностью 8 нс. Измерение джиттера возможно до 32 потоков. |
| Статистика потока | RX Mbit/s, packets/s, packets, bytes. Loss, payload integrity errors, sequence errors, misorder errors. Min/max/average latency. Min/max/average jitter. |
| Точность измерения задержки | ±32 нс. |
| Разрешение измерения задержки | 8 нс. Поддерживается калибровка для исключения задержки трансиверных модулей. |
| Количество фильтров | 6 × 64-bit пользовательских match-term patterns с mask и offset; для 100G/50G PAM4 — 4. 6 × frame length comparator terms; для 100G/50G PAM4 — 4. 6 пользовательских логических фильтров AND/OR; для 100G/50G PAM4 — 4. |
| Статистика фильтра | Для каждого фильтра: RX Mbit/s, packets/s, packets, bytes. |
Захват трафика
| Критерии захвата | Весь трафик, поток, FCS errors, filter match или трафик без test payload. |
| Start/Stop triggers | none, FCS error, filter match. |
| Лимит захвата на пакет | 16-12288 байт. |
| Буфер на порт 400GE | 384 kB. |
| Буфер на порт 200GE | 192 kB. |
| Буфер на порт 100GE | 96 kB. |
| Буфер на порт 50GE | 48 kB. |
| Буфер на порт 40GE | 48 kB. |
| Буфер на порт 25GE | 32 kB. |
| Буфер на порт 10GE | 16 kB. |
Advanced PHY Features
| Equalization Controls | Tx Transmit Equalization Controls. Pre-emphasis. Tx Attenuation. Tx Post-emphasis Signal Integrity Analysis. Опциональный Auto-Tune Rx equalizer/CTLE. |
| Signal Integrity Analysis | FEC error correction chart. |
Один модуль - несколько вариантов
Z400 Thor имеет два разъёма для трансиверов. Тип установленного трансивера определяет поддерживаемые скорости и количество портов. Конфигурация количества портов и скорости должна быть одинаковой для обоих разъёмов. Настройка выполняется в XenaManager.
| Тип трансивера | Поддерживаемые варианты |
|---|---|
| QSFP-DD, активен только один cage | 1 × 400GE PAM4; 2 × 200GE PAM4; 4 × 100GE PAM4; 2 × 100GE PAM4; 8 × 50GE PAM4. |
| QSFP56 | 1 × 200GE PAM4; 2 × 100GE PAM4; 4 × 50GE PAM4. |
| QSFP28 | 1 × 100GE NRZ; 2 × 50GE NRZ; 1 × 40GE* NRZ; 4 × 25GE NRZ; 4 × 10GE* NRZ. |
| QSFP+ | 1 × 40GE NRZ; 4 × 10GE NRZ. |
* Зависит от возможностей трансивера.
Аппаратные характеристики
| Максимальная мощность | 174 W. |
| Масса | 2.31 lbs (1.05 kg). |
| Рабочая температура | 10-30°C. |
| Температура хранения | -40-70°C. |
| Влажность | 8%-90%, без конденсации. |
| Нормативные требования | FCC (US), CE (Europe). |
| Поддерживаемое шасси | Модуль поддерживается только шасси B2400. |
| Занимаемые слоты | 3 слота в B2400: 2 слота для модуля Thor + 1 слот для обязательного airflow guide. |
Информация для заказа
| Продукт | Описание | Код продукта |
|---|---|---|
| Z400qc Thor | XenaCompact 1U chassis с 400GE, 7 скоростей, 1 порт QSFP-DD/QSFP56/QSFP28/QSFP+. | C-Thor-400G-7S-1P |
| Z400q Thor | 400GE, 7 скоростей, 1-портовый тестовый модуль QSFP-DD/QSFP56/QSFP28/QSFP+. | Thor-400G-7S-1P |
