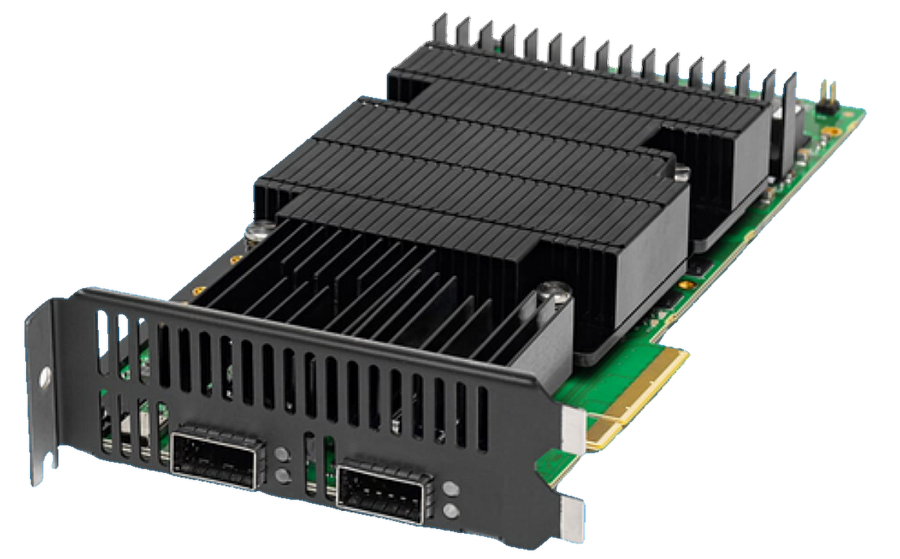

Teledyne LeCroy Xena Z400qx Thor — 2-портовый генератор и анализато
Z400qx Thor
2-портовый генератор Ethernet-трафика до 400 Гбит/с через QSFP-DD/QSFP56/QSFP28
Z400qx Thor — универсальное решение для тестирования производительности и функциональности Ethernet-инфраструктуры и оборудования, включая коммутаторы, маршрутизаторы и сетевые интерфейсные карты.
Модуль оснащён двумя разъёмами QSFP-DD и позволяет тестировать скорости от 10GE NRZ до 400GE с использованием 56G PAM4 SerDes.
Модуль также предоставляет расширенные средства, помогающие разработчикам оптимизировать целостность сигнала и показатели Bit Error Rate (BER) на тестируемых линиях.
Z400qx Thor поддерживает расширенный набор функций тестирования Layer 1. Интегрированный Xena PHY предоставляет данные для расширенного тестирования уровней PCS и PMA, включая динамический sweep тактовой частоты трансивера, управление skew линий и режимы PRBS. Сигналы могут анализироваться в расширенном Signal Integrity View (SIV), предоставляющем визуальную информацию о качестве сигнала.
Z400qx Thor может устанавливаться в шасси Xena B2400, обеспечивая до 12 портов 400G, или поставляться в шасси Compact как компактное и лёгкое решение для тестирования Ethernet 400G.
2-портовый модуль генератора трафика Z400qx Thor может тестировать семь скоростей Ethernet: 400GE, 200GE, 100GE, 50GE, 40GE, 25GE и 10GE с использованием 56G/25G/10G SerDes.
Z400qx Thor поставляется с XenaManager — многопользовательским программным обеспечением для генерации и анализа трафика. Также включён Xena OpenAutomation (XOA) — фреймворк автоматизации и написания сценариев с открытым исходным кодом, предназначенный для создания специализированных тестов и выполнения стандартизованных методик тестирования.
Ethernet Auto-Negotiation & Link Training
Генераторы трафика Z400qx Thor поддерживают Auto-Negotiation и Link Training (AN/LT) на 56G SerDes (PAM4).
Z400qx Thor также предоставляет AN/LT Utility, добавляющий дополнительные средства AN/LT для подробного тестирования поведения конечной точки во время процесса AN и LT.
AN/LT Utility добавляет средства анализа, визуализации и конфигурирования процесса AN и LT, позволяя анализировать поведение DUT во время AN/LT, настраивать и оптимизировать соответствующие параметры AN и коэффициенты LT для PAM4-сигналов.
Ключевые особенности: Teledyne LeCroy Xena Z400qx Thor — 2-портовый генератор и анализатор Ethernet-трафика до 400GE
Интерфейсы и стандарты
| Количество разъёмов модуля | 2 × QSFP-DD/QSFP56/QSFP28. |
| Варианты интерфейса в каждом разъёме — 56G SerDes |
1 × 400GE — PAM4 — IEEE 802.3bs или ETC 400G. 2 × 200GE — PAM4 — 802.3cd. 4 × 100GE — PAM4 — 802.3cd. 8 × 50GE — PAM4 — 802.3cd. |
| Варианты интерфейса в каждом разъёме — 25G/10G SerDes |
2 × 100GE — NRZ — 802.3bj. 4 × 50GE — NRZ — ETC 25G/50G R2.0. 2 × 40GE — NRZ — 802.3ba. 8 × 25GE — NRZ — IEEE 802.3by или ETC 25G/50G R2.0. 8 × 10GE — NRZ — 802.3ae. |
| Мощность при использовании одного разъёма | QSFP-DD: 25W. |
| Мощность при использовании двух разъёмов | QSFP-DD: по 15W на каждый разъём. |
ETC = Ethernet Technology Consortium.
Функции Layer 1
| Генерация шаблонов |
PRBS-13, PRBS-31, PRBS-13Q, PRBS-31Q. SSPRQ test pattern (IEEE 802.3 Clause 120.5.11.2.3). Square Wave (IEEE 802.3 Clause 120.5.11.2.4). Статистика: Lock status, PRBS errors, PRBS error rate. |
| Physical Coding Sublayer | Конфигурация отображения виртуальных линий PCS на SerDes. |
| Forward Error Correction |
RS-FEC KP (544,514,t=15), IEEE 802.3 Clause 119 — 200GE/400GE. RS-FEC KR (528,514,t=7), IEEE 802.3 Clause 91 — 100GE. RS-FEC KP (544,514,t=15), IEEE 802.3 Clause 91 — 100GE. RS-FEC KP (544,514,t=15), IEEE 802.3 802.3cd Clause 134 — 50GE/100GE. RS-FEC KR (528,514,t=7), IEEE 802.3 Clause 108 — 25GE. RS-FEC KR (528,514,t=7), 25/50G Ethernet Consortium — 25GE/50GE. BASE-R FEC (Firecode) 2112,2080 IEEE 802.3 Clause 74 — 10GE/25GE. |
| Внесение ошибок FEC |
RS-FEC KP (544,514,T=15). RS-FEC KR (528,514,T=7). Конфигурация: Consecutive, Errored Codewords, Total Codewords Per Cycle, Errored Symbols Per Codeword. Режимы bit error mask: Static, Rotate, Increment. Предопределённые профили: Max. Consecutive Uncorrectable w/o Link Loss, Min. Consecutive Uncorrectable with Link Loss. Режимы цикла: Single, Continuous, Repeat. Статистика внесения: Injected FEC Errors; Total Codewords, Total Uncorrectable Codewords, Total Correctable Codewords, Total Error-Free Codewords, Codeword Error Ratio, Total Symbol Errors. |
| Reconciliation Sublayer — Local/Remote Fault |
Normal — работа в соответствии со стандартом 802.3. Force Local — порт непрерывно передаёт “Local Fault indication”. Force Remote — порт непрерывно передаёт “Remote Fault indication”. Disabled — порт не реагирует на Local/Remote Fault от DUT. |
| PMA Error Injection | Повторяемые периоды внесения ошибок на уровне PMA с точностью до миллисекунд. |
| Link Flap | Однократное или повторяемое отключение линка с точностью до миллисекунд. |
| Equalization Controls |
Tx Equalization Control. Rx Equalization Control: CTLE, AGC Adapt, OC Adapt, DFE Tap, CDR, Pre FFEs, Post FFEs. Поддержка фиксации значений и автоматического режима для Rx equalizations. |
| Signal Integrity Analysis | Advanced Signal Integrity View для анализа качества модулированного сигнала. |
| PPM Sweep | Настраиваемый линейный или пошаговый sweep ±400 ppm с шагом 1 ppm, общий для всех портов модуля. |
| Auto Negotiation and Link Training | Auto-negotiation: IEEE 802.3 Clause 73, ETC 25G/50G. Link training: IEEE 802.3 Clause 72, 136 и 161. |
| Advanced AN and LT analysis | Захват, декодирование и анализ протокола Auto Negotiation and Link Training. Advanced ANLT Solution track приобретается отдельно. |
Механизм передачи
| Генерация трафика | Многопоточная генерация трафика на линейной скорости. До 256 аппаратных потоков на порт. Каждый поток может генерировать миллионы потоков трафика с использованием модификаторов полей. |
| Регулировка тактовой частоты передачи | От -400 до 400 ppm с шагом 1 ppm, общая для всех портов модуля. |
| Характеристики генератора |
Начальная точность: ±1,5 ppm, включая температурную стабильность. Дрейф частоты за первый год: ±2.5 ppm, включая температурную стабильность. Дрейф частоты за 20 лет: ±3.5 ppm, включая температурную стабильность. Температурная стабильность, включённая в значения выше: ±0.5 ppm. |
| Управление передачей |
Регулировка эффективной линейной скорости путём принудительной установки idle gaps, эквивалентных -1000 ppm, с шагом 10 ppm. Настраиваемый средний Inter-Frame Gap (IFG) от 18 до 63 байт; значение по умолчанию — 20B (12B IFG + 8B preamble). Включение/отключение оптического лазера или медного линка. |
| Loopback Modes |
L1 RX-to-TX — любой принятый пакет возвращается через TX. TX(on)-to-RX — пакет передаётся через TX и одновременно внутренне направляется на RX. TX(off)-to-RX — пакет направляется непосредственно на RX без необходимости синхронизации линка. Port-to-Port — любой принятый пакет передаётся через соседний порт. |
| Режимы планирования передачи |
Normal — стандартный режим, точные скорости, небольшое изменение межкадрового интервала. Uniform — 100% равномерный межкадровый интервал с небольшим отклонением от настроенных скоростей. Sequential — потоки непрерывно планируются последовательно с настраиваемым количеством пакетов на поток. Burst — пакеты организуются во всплески; всплески активных потоков формируют burst group, задаётся интервал между началом групп. |
| Профиль потока |
Длина пакета: Fixed, Incrementing, Random, Butterfly; минимум 56 байт, максимум 16K байт. Полезная нагрузка: 8-битный инкрементируемый шаблон или пользовательский шаблон до 18B с повторением. Burst-трафик с настраиваемыми Burst Size и Burst Density. Flow Control: поддержка PFC для VLAN-tagged и untagged трафика. |
| Типы заголовков потока | Ethernet, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, SCTP, MacCtrl, MPLS, PBB, FCoE, FC, IGMPv2, GRE, GTP, VxLAN, NVGRE, DHCPv4, Geneve, eCPRI, RoE, PWE, PFC, Custom. |
| Модификаторы потоков | Максимум 8 × 24-bit модификаторов на поток. 24-bit модификаторы полей заголовка в режимах incremental, decremental или random. Для каждого модификатора настраиваются bit-mask, repetition, min, max и step. |
Механизм передачи — дополнительные функции
| Внесение ошибок Layer 2 | Undersize — минимум 56 байт; oversize — максимум 16000 байт. FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. |
| Multicast |
Поддержка IPv4. До 8 адресов multicast-групп. IGMPv2: Join с настраиваемым интервалом повтора, Leave All-Devices, Leave, General Query, Group Query. IGMPv3: Exclude с настраиваемым интервалом повтора, Include, Change-to-Exclude, Change-to-Include, поддержка Multi-group record. |
| ARP/NDP/Ping | Автоматическое разрешение адресов. Автоматический ответ на запрос для каждого порта и потока. |
| LLDP | Настраиваемый режим работы LLDP, таймеры и TLV. Поддержка обязательных и опциональных типов TLV. Отображение принятой LLDP-информации. |
| Статистика передачи |
Для каждого потока: bits/s, bytes/s, packets/s, packets, bytes. Для каждого порта: ARP, NDP, Ping, requests and replies. Для каждого порта — внесённые ошибки: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. Две гистограммы реального времени на порт: TX Packet Length, IFG или распределение задержки для всего трафика, определённого потока или фильтра. |
| Режимы планирования пакетов |
Normal — стандартный режим планирования, точные скорости, небольшое изменение межкадрового интервала. Strict Uniform — 100% равномерный межкадровый интервал с небольшим отклонением от настроенных скоростей. Sequential packet scheduling — последовательное планирование потоков с настраиваемым количеством пакетов на поток. Burst — пакеты организуются во всплески; пользователь задаёт время между началами burst groups. |
Механизм приёма
| Возможности приёма трафика | Количество отслеживаемых Rx-потоков на порт: 2016 на линейной скорости. |
| Статистика приёма |
Для каждого потока: bits/s, bytes/s, packets/s, packets, bytes. Для каждого потока: Packet Loss, Misordered, Payload Errors. Для каждого потока: задержка и джиттер — minimum, maximum и average. Для каждого порта: ARP, NDP, Ping, requests and replies. Для каждого порта — внесённые ошибки: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. Две гистограммы реального времени на порт: RX Packet Length, IFG или распределение задержки для всего трафика, определённого потока или фильтра. Статистика фильтра: bits/s, bytes/s, packets/s, packets, bytes. |
| Измерение задержки |
Измерение на 2016 потоках. Точность: ±16 нс. Разрешение: 1 нс. Измерения могут калиброваться для исключения задержки трансиверных модулей. Режимы: Last-to-last, last-to-first, first-to-last, first-to-first. |
| Измерение джиттера | Измерение на 2016 потоках. Измерения Jitter (Packet Delay Variation) соответствуют MEF10 с точностью 1 нс. |
| Traffic Filter |
6 × 64-bit настраиваемых match-term шаблонов с mask и offset. 6 × условий сравнения длины кадра — longer, shorter. 6 × настраиваемых фильтров в виде логических выражений из match- и length-условий. |
| Статистика фильтра | Размер счётчика: 64 бита. Для каждого фильтра: RX Mbit/s, packets/s, packets, bytes. |
| Захват |
Критерии запуска: FCS errors, filter match, payload error, manual. Критерии остановки: FCS errors, filter match, payload error, manual, buffer full. Ограничение захвата на пакет: 16–16383 байт. Буфер захвата на линейной скорости на порт: 64 kB. Буфер захвата на низкой скорости 10 Mbit/s: 4096 пакетов любого размера. Автоматическое декодирование заголовка пакета. |
Общие характеристики
| Максимальная мощность | 100 W. |
| Масса | 2.32 lbs (1.05 kg). |
| Условия эксплуатации | Рабочая температура: 10–30°C. Температура хранения: -40–70°C. Влажность: 8%–90%, без конденсации. |
| Нормативные требования | FCC (US), CE (Europe). |
| Пользовательский интерфейс | XenaManager (XM), XenaManager3 (XM3), Xena OpenAutomation (XOA) и XOA CLI. Xena2544, Xena2889, Xena3918, Xena1564. |
| Количество гарантированных подключений разъёмов | Xena использует на модулях Z400 Thor высококачественные электрические разъёмы с поддержкой 112Gbps для оптимальной целостности сигнала и производительности. Минимальное количество подключений, при котором гарантируется оптимальная целостность сигнала: 1000 циклов. |
| Примечания | Z400qx Thor занимает 2 слота в шасси B2400. Дополнительные сведения и указания по необходимости воздушных направляющих приведены в руководстве по установке модуля. Z400qx Thor также доступен в автономном шасси Compact — P/N Z400qxc Thor. |
Информация для заказа
| Продукт | Описание | Код продукта |
|---|---|---|
| Z400qxc Thor | 2-портовый QSFP-DD/QSFP56/QSFP28 7-speed 400G (112G/56G PAM4, 25G/10G NRZ) тестовый модуль в 1U Compact Chassis. | C-Thor-400G-7S-2P |
| Z400qx Thor | 2-портовый QSFP-DD/QSFP56/QSFP28 7-speed 400G (112G/56G PAM4, 25G/10G NRZ) тестовый модуль. | Thor-400G-7S-2P |
