Teledyne LeCroy Xena Z100qx Loki — 4-портовый генератор и анализато
Teledyne LeCroy Xena Z100qx Loki — 4-портовый генератор Ethernet-трафика для функционального и нагрузочного тестирования сетевого оборудования. Оснащён 4 портами QSFP28, поддерживает 10/25/40/50/100GE, генерацию и анализ трафика на полной линейной скорости, тесты RFC2544/2889/3918 и автоматизацию через Xena OpenAutomation (XOA).
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
Teledyne LeCroy Xena Z100qx Loki — 4-портовый генератор Ethernet-трафика для функционального и нагрузочного тестирования сетевого оборудования. Оснащён 4 портами QSFP28, поддерживает 10/25/40/50/100GE, генерацию и анализ трафика на полной линейной скорости, тесты RFC2544/2889/3918 и автоматизацию через Xena OpenAutomation (XOA).
Модели
Z100qx Loki

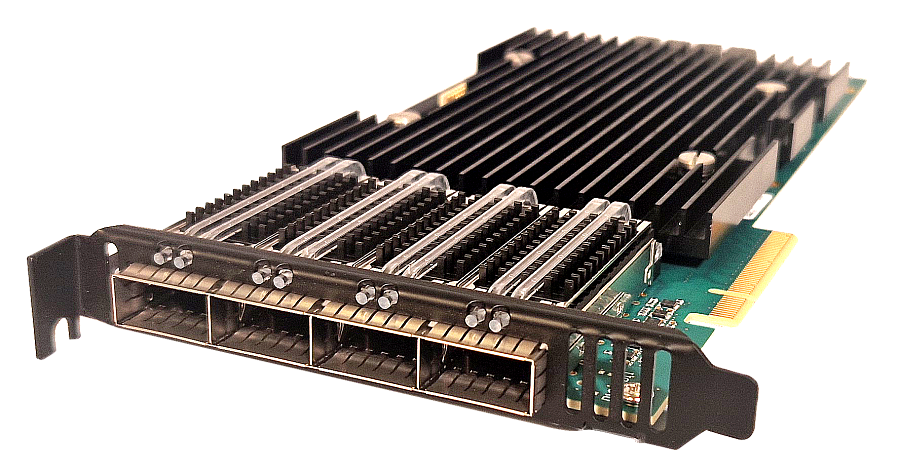

Генератор Ethernet-трафика 100 Гбит/с с 4 портами QSFP28
Z100qx Loki — 4-портовый генератор Ethernet-трафика, способный выполнять тестирование на пяти скоростях NRZ: 100GE, 50GE, 40GE, 25GE и 10GE.
Такая гибкость обеспечивается четырьмя физическими слотами для трансиверов с поддержкой трансиверов QSFP28.
Z100qx Loki доступен в однослотовом компактном шасси 1U или в модульном шасси B2400.
Пользователи могут сконфигурировать до 32 портов Loki 100G в одном шасси B2400 либо комбинировать генераторы трафика Odin, Loki, Thor и Freya в одном шасси.
В результате получается универсальное решение для функционального тестирования и тестирования производительности сетевой инфраструктуры и Ethernet-оборудования, включая микросхемы, коммутаторы, маршрутизаторы, сетевые интерфейсные карты, TAP, трансиверы, кабели, пакетные брокеры и платформы backhaul.
В комплект Z100qx Loki входит XenaManager (XM) — интуитивно понятное многопользовательское программное обеспечение для управления генерацией и анализом трафика. XenaManager позволяет конфигурировать и выполнять сложные тесты в одной или нескольких системах из единого интерфейса.
Также предоставляется Xena OpenAutomation (XOA) — набор тестов Python с открытым исходным кодом, включающий XOA Core и плагины тестовых наборов. Этот комплексный Python-фреймворк предоставляет разработчикам и специалистам по тестированию определённые API. С помощью XOA Python Test Suites разработчики и специалисты по тестированию могут управлять конфигурацией и тестовым оборудованием Xena, создавать специализированные тесты и использовать стандартизованные методики тестирования, такие как RFC2544, RFC2889 и RFC3918.
Ключевые особенности: Teledyne LeCroy Xena Z100qx Loki — 4-портовый генератор и анализатор Ethernet-трафика до 100GE
•4 × 100GE порта на модуль.
•Гибкость 5 скоростей для тестирования NRZ: 100GE, 50GE, 40GE, 25GE и 10GE в одном модуле.
•Расширенный пакет программного обеспечения с тестовыми наборами RFC2544, RFC2889, Y.1564 и RFC3918.
•Открытый фреймворк автоматизации на базе Python (XOA).
•Простота использования.
Интерфейсы и стандарты
| Количество слотов/разъёмов модуля | 4 × QSFP28/QSFP+. |
| Варианты интерфейса в каждом слоте Примечание: фактические варианты интерфейса зависят от возможностей установленного трансивера. Все слоты модуля работают с одинаковой конфигурацией интерфейса (например, 100GE). |
1 × 100GBASE-SR4/LR4/CR4 — 802.3bj 2 × 50GBASE-SR2/LR2/CR2 — ETC 25/50G 1 × 40GBASE-SR4/LR4/CR4 — 802.3ba 4 × 25GBASE-SR/LR/CR — 802.3by или ETC 25/50G 4 × 10GBASE-SR/LR/CR — 802.3ae |
Функции Layer 1
| Генерация шаблонов | PRBS-13, PRBS-31. Статистика: состояние синхронизации, ошибки PRBS, коэффициент ошибок PRBS. |
| Physical Coding Sublayer | Настройка отображения виртуальных линий PCS на SerDes. |
| Forward Error Correction (FEC) |
RS-FEC KR (528, 514, t=7), IEEE 802.3 Clause 91 (100GE). RS-FEC KR (528, 514, t=7), IEEE 802.3 Clause 108 (25GE). RS-FEC KR (528, 514, t=7), Ethernet Consortium 25/50G (25/50GE). BASE-R FEC (Firecode) (2112, 2080), IEEE 802.3 Clause 74 (25GE, 10GE). |
| Внесение ошибок FEC |
RS-FEC KR (528, 514, t=7). Настройка: Consecutive, Errored Codewords, Total Codewords Per Cycle, Errored Symbols Per Codeword. Режимы маски битовых ошибок: Static, Rotate, Increment. Предопределённые профили: Max. Consecutive Uncorrectable w/o Link Loss, Min. Consecutive Uncorrectable with Link Loss. Режимы цикла: Single, Continuous, Repeat. Статистика внесения ошибок: Injected FEC Errors; Total Codewords, Total Uncorrectable Codewords, Total Correctable Codewords, Total Error-Free Codewords, Codeword Error Ratio и Total Symbol Errors. |
| Reconciliation Sublayer (функция Local/Remote Fault) |
Normal: работа в соответствии со стандартом 802.3. Force Local: порт непрерывно передаёт индикацию «Local Fault». Force Remote: порт непрерывно передаёт индикацию «Remote Fault». Disabled: порт не реагирует на Local/Remote Fault от DUT. |
| Внесение ошибок PMA | Повторяемые периоды внесения ошибок на уровне PMA с точностью до миллисекунд. |
| Link Flap | Однократное или повторяемое отключение линка с точностью до миллисекунд. |
| Управление эквализацией |
Tx Transmit Equalization Controls Pre-emphasis. TxAttenuation. Tx Post-emphasis Signal Integrity Analysis. Rx Optional Auto-Tune of PHY 50 & 25Gbps Rx SerDes. |
| Анализ целостности сигнала | BER Eye-diagram с непосредственным визуальным представлением качества сигнала после RX-эквализации. |
Механизмы передачи
| Генерация трафика | Многопоточная генерация трафика на линейной скорости. До 256 аппаратных потоков на порт. Каждый поток может генерировать миллионы потоков трафика с использованием модификаторов полей. |
| Регулировка тактовой частоты линии передачи | От -400 до 400 ppm с шагом 1 ppm, общая для всех портов. |
| Характеристики генератора | Начальная точность: +/- 3 ppm. Дрейф частоты за первый год: +/- 3 ppm. Дрейф частоты за 15 лет: +/- 15 ppm. Температурная стабильность: +/- 20 ppm. |
| Управление передачей |
Поддержка регулировки эффективной линейной скорости путём принудительного задания idle gaps, эквивалентных -1000 ppm, с шагом 10 ppm. Настраиваемый Inter-Frame Gap (IFG) от 16 до 63 байт, значение по умолчанию — 20B (12B IFG + 8B preamble). Поддержка включения/отключения оптического лазера или медного линка. |
| Режимы Loopback |
L1 RX-to-TX: любой принятый пакет возвращается через TX. TX(on)-to-RX: пакет выходит через TX и одновременно внутренне направляется непосредственно в RX. TX(off)-to-TX: пакет направляется непосредственно в RX, синхронизация линка не требуется. Port-to-Port: любой принятый пакет выходит через соседний порт. |
| Режимы планирования передачи порта |
Normal (stream interleaved mode): режим по умолчанию, точные скорости, небольшие вариации межкадрового интервала. Uniform: 100% равномерный межкадровый интервал, допускается небольшое отклонение от настроенных скоростей. Sequential: потоки непрерывно планируются в последовательном порядке с настраиваемым количеством пакетов на поток. Burst: пакеты потока организуются во всплески. Всплески активных потоков образуют burst group. Пользователь задаёт время от начала одной группы всплесков до начала следующей. |
| Профиль потока |
Длина пакета: Fixed, Incrementing, Random, Butterfly. Минимум 56 байт, максимум 16K байт. Payload пакета: Incrementing 8-bit, пользовательский шаблон до 18B с повторением. Burst Traffic с настраиваемыми Burst Size и Burst Density. Flow Control: поддержка PFC для VLAN-tagged и untagged трафика. |
| Типы заголовков потока | Ethernet, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, SCTP, MacCtrl, MPLS, PBB, FCoE, FC, IGMPv2, GRE, GTP, VxLAN, NVGRE, DHCPv4, Geneve, eCPRI, RoE, PWE, PFC, Custom. |
| Модификаторы потока | Максимум 8 × 24-битных модификаторов на поток. 24-битные модификаторы полей заголовка с режимами Incremental, Decremental или Random. Для каждого модификатора настраиваются bit-mask, repetition, min, max и step. |
Механизмы передачи — продолжение
| Внесение ошибок Layer 2 | Пакеты недостаточной длины — минимум 56 байт, избыточной длины — максимум 12288 байт. FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. |
| Multicast |
Поддержка IPv4. До 8 адресов multicast-групп. IGMPv2: Join с настраиваемым интервалом повтора, Leave All-Devices, Leave, General Query, Group Query. IGMPv3: Exclude с настраиваемым интервалом повтора, Include, Change-to-Exclude, Change-to-Include, поддержка записей нескольких групп. |
| ARP/NDP/Ping | Автоматическое разрешение адресов. Автоматический ответ на запрос для каждого порта и каждого потока. |
| LLDP | Настраиваемый режим работы LLDP, таймеры и TLV. Поддержка обязательных и дополнительных типов TLV. Отображение полученной информации LLDP. |
| Статистика передачи |
Для каждого потока: bits/s, bytes/s, packets/s, packets, bytes. Для каждого порта: ARP, NDP, Ping, запросы и ответы. Внесённые ошибки на порт: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. Две гистограммы в реальном времени на порт: TX Packet Length, IFG или распределение задержки для всего трафика, определённого потока или фильтра. |
| Режимы планирования пакетов |
Normal (stream interleaved mode) — стандартный режим планирования, точные скорости, небольшие вариации межкадрового интервала. Strict Uniform — 100% равномерный межкадровый интервал, допускается небольшое отклонение от настроенных скоростей. Sequential packet scheduling (sequential stream scheduling) — потоки непрерывно планируются в последовательном порядке с настраиваемым количеством пакетов на поток. Burst — пакеты потока организуются во всплески. Всплески активных потоков образуют burst group. Пользователь задаёт время от начала одной группы всплесков до начала следующей. |
Механизм приёма
| Возможности приёма трафика | Количество отслеживаемых Rx-потоков на порт: 2016 на линейной скорости. |
| Статистика приёма |
Для каждого потока: bits/s, bytes/s, packets/s, packets, bytes. Для каждого потока: Packet Loss, Misordered, Payload Errors. Для каждого потока: задержка и джиттер с минимальным, максимальным и средним значениями. Для каждого порта: ARP, NDP, Ping с запросами и ответами. Внесённые ошибки на порт: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. Две гистограммы в реальном времени на порт: RX Packet Length, IFG или распределение задержки для всего трафика, определённого потока или фильтра. Статистика фильтра: bits/s, bytes/s, packets/s, packets, bytes. |
| Измерение задержки |
Задержка может измеряться максимум на 256 потоках. Точность: ±16 нс. Разрешение: 1 нс. Режимы измерения: Last-to-last, last-to-first, first-to-last, first-to-first. Возможна калибровка для исключения задержки трансиверных модулей. |
| Измерение джиттера | Джиттер может измеряться максимум на 256 потоках. Измерения Jitter (Packet Delay Variation) соответствуют стандарту MEF10 с точностью 1 нс. |
| Фильтр трафика | 6 × 64-битных настраиваемых match-term шаблонов с mask и offset. 6 × условий сравнения длины кадра — longer, shorter. 6 × настраиваемых фильтров, выраженных логическими выражениями из match- и length-условий. |
| Статистика фильтра (размер счётчика: 64 бита) | Для каждого фильтра: RX Mbit/s packets/s packets bytes |
| Захват |
Критерии запуска: FCS errors, filter match, payload error, manual. Критерии остановки: FCS errors, filter match, payload error, manual, buffer full. Ограничение захвата на пакет: 16–12288 байт. Буфер захвата на линейной скорости на порт: 256kB для 100G, 128 kB для 40G. Буфер захвата на низкой скорости на порт (10 Mbits/s): 4096 пакетов любого размера. Автоматическое декодирование заголовка пакета. |
Спецификация
| Максимальная мощность | 59W. |
| Масса | 2.32 lbs (1.05 kg). |
| Условия эксплуатации | Рабочая температура: 10–30ºC. Температура хранения: -40–70ºC. Влажность: 8–90%, без конденсации. |
| Нормативные требования | FCC (US). CE (Europe). |
| Пользовательский интерфейс | XenaManager3 (XM3), Xena OpenAutomation (XOA) и XOA CLI. Xena2544, Xena2889, Xena3918, Xena1564. |
| Примечания | Z100qx Loki занимает 1 слот в шасси B2400. В одном шасси B2400 можно установить до 9 модулей. Z100qx Loki также доступен как отдельный генератор трафика в автономном Compact chassis (P/N Z100qxc Loki). |
Информация для заказа
| Продукт | Описание | Код продукта |
|---|---|---|
| Z100qxc Loki | XenaCompact 1U chassis with 100GE 5-speed, 4 port test module QSFP28. | C-Loki-100G-5S-4P |
| Z100qx Loki | 100GE 5-speed, 4 port test module QSFP28. | Loki-100G-5S-4P |
