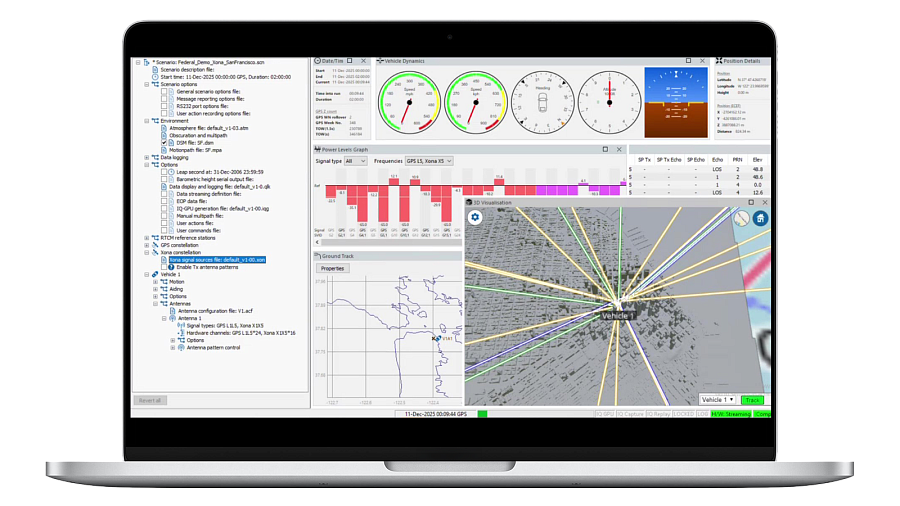

SimXona Spirent Программное обеспечение для моделирования ГНСС

Name: SimXona Spirent Программное обеспечение для моделирования ГНСС
Brand: Spirent
Availability: PreOrder

Программное обеспечение для имитации ГНСС генерирует сертифицированные демонстрационные и рабочие сигналы Xona Pulsar LEO PNT для тестирования приемников ГНСС на
PNT X.

Конфигурации созвездия:Alpha 0: 2 спутника; Phase 1: 32 спутника; непрерывно 1 в зоне видимости; Phase 3: 258 спутников; непрерывно не менее 4 в зоне видимости; Production: 258 спутников; Demo + Production: совместная работа может быть включена.

Варианты лицензирования:XL; X1; X5

Реализация на PNT X:Встроенная генерация; Программное обновление или дополнительный GPU в C50 X.

Запрос

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Варианты лицензирования:XL; X1; X5

Реализация на PNT X:Встроенная генерация; Программное обновление или дополнительный GPU в C50 X.

Модели

Программное обеспечение для моделирования ГНСС SimXona Spirent (Keysight) генерирует сертифицированные демонстрационные и производственные сигналы позиционирования, навигации и синхронизации (PNT) Xona Pulsar на низкой околоземной орбите для всесторонних испытаний приемников Assured PNT на PNT X.

Ключевые особенности программного обеспечения для имитации ГНСС SimXona Spirent (Keysight):

Возможности генерации сигналов:

Поддержка демонстрационных сигналов Xona Pulsar (XL) и рабочих сигналов (X1, X5).
Генерация I/Q-файлоа с частотой дискретизации 30 или 60 МГц и разрядностью 16 бит.
Обеспечение покрытия по всему миру в пределах ограниченных временных интервалов с использованием орбитальных данных SP3, предоставляемых компанией Xona.
Поддержка сценариев как со статичным, так и с движущимся аппаратом.
Генерация сигналов Xona Pulsar LEO PNT вместе с сигналами ГНСС для расширенного тестирования Assured PNT.

Совместимость с платформами имитаторов PNT X и GSS7000:

В PNT X генератор I/Q встроен в C50 X — дополнительное шасси не требуется.
Для GSS7000 автономный генератор I/Q и дополнительный генератор сигналов расширяют возможности существующих систем.
Существующие имитаторы GSS7000 могут быть модернизированы для получения сигналов пульсара Xona совместно с ГНСС.
Управление осуществляется с помощью программного обеспечения SimGEN для определения сценариев, планирования задач ввода-вывода и выполнения радиочастотного моделирования.

Характеристики генератора сигналов (расширение GSS7000):

Разрешение регулировки уровня несущей 0,1 дБ с абсолютной точностью ±0,5 дБ.
Повторяемость от запуска к запуску ±0,1 дБ.
Внутренний кварцевый генератор с термостатированием (OCXO) на 10,00 МГц со стабильностью ±5 × 10⁻¹⁰ в сутки.
Коаксиальный ВЧ-выход 50 Ом N-типа; отдельные порты для сигналов ГНСС и Xona Pulsar.
Соответствует демонстрационной версии ICD Xona Pulsar 1.3.0 и рабочей версии ICD 0.5.0.

подробнее свернуть

Характеристики SimXona Spirent Программное обеспечение для моделирования ГНСС

Название	Значение
Конфигурации созвездия	Alpha 0: 2 спутника; Phase 1: 32 спутника; непрерывно 1 в зоне видимости; Phase 3: 258 спутников; непрерывно не менее 4 в зоне видимости; Production: 258 спутников; Demo + Production: совместная работа может быть включена.
Варианты лицензирования	XL; X1; X5
Реализация на PNT X	Встроенная генерация; Программное обновление или дополнительный GPU в C50 X.
Динамический диапазон PNT X	Production: +20/-30 дБ; XL: +0/-40 дБ; Относительно номинальных значений ICD.
Реализация на GSS7000	Генератор I/Q + генератор сигналов. Совместная и согласованная генерация с сигналами ГНСС.
Количество РЧ-трактов	Production: 2RF; Demo: 1RF; Дополнительный банк каналов: требуется.
Управление и сценарии	SimGEN; орбиты SP3; Статические и движущиеся транспортные средства; Несколько I/Q-задач в очереди; Задаваемая частота итераций.
I/Q-файлы и границы сценариев	Метаданные: ION GNSS SDR; Центральная частота: XL/X1/X5; Разрядность: 16; частота I/Q: 30/60 МГц; Set 1: 2022-02-02 00:00:00; 24 ч; Set 2: 2023-08-01 00:00:00; 24 ч.
Генератор I/Q для GSS7000	USB: 4; VGA; Ethernet RJ-45. В x Ш x Г: 177,8 x 426/482 x 600,6 мм; менее 20 кг. Работа: +10...+40 °C; хранение: -40...+60 °C. 100-240 В; 15-7 А; 50-60 Гц.
РЧ-параметры генератора сигналов	Номинальный уровень XL/X1/X5: по ICD; Уровень: XL 0/-40 дБ; X1/X5 +15/-30 дБ; Шаг: 0,1 дБ; линейность: Точность: ±0,5 дБ; повторяемость: ±0,1 дБ; Стабильность: ±5 x 10^-10 в сутки.
Интерфейсы и корпус генератора сигналов	Main RF/High Level RF: N, 50 Ом, VSWR Aux RF: N, 50 Ом, VSWR Внешняя опора: 1/5/10 МГц; внутренняя: 10 МГц. 1PPS IN/OUT; Trigger IN; USB: 4; Ethernet: 2; DVI. 176,95 x 235,2 x 555 мм; 100-240 В; 5 А; 50-60 Гц.
Соответствие и калибровка	LVD 2014/35/EU; IEC 60950-1; EMC 2014/30/EU; EN 61326-1; Период калибровки: 12 месяцев.
Соответствие ICD	Demo: DD-PULS-ICD01-Xona-Navigation-Signal-ICD, v1.3.0; Production: Xona PULSAR Navigation Signal ICD, V0.5.0.
