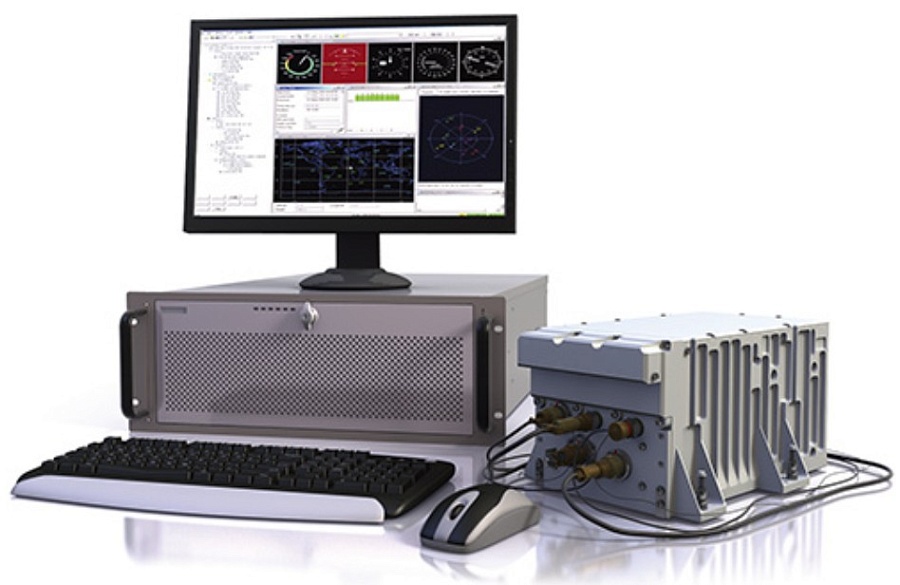

SimINERTIAL Spirent Тестирование интегрированных инерциально-спутниковых навигационных систем
Решение для тестирования интегрированных инерциально-спутниковых навигационных систем основано на ПК и снабжено полностью конфигурируемыми пользователем средствами моделирования ошибок датчиков.
Решение для тестирования интегрированных инерциально-спутниковых навигационных систем SimINERTIAL Spirent

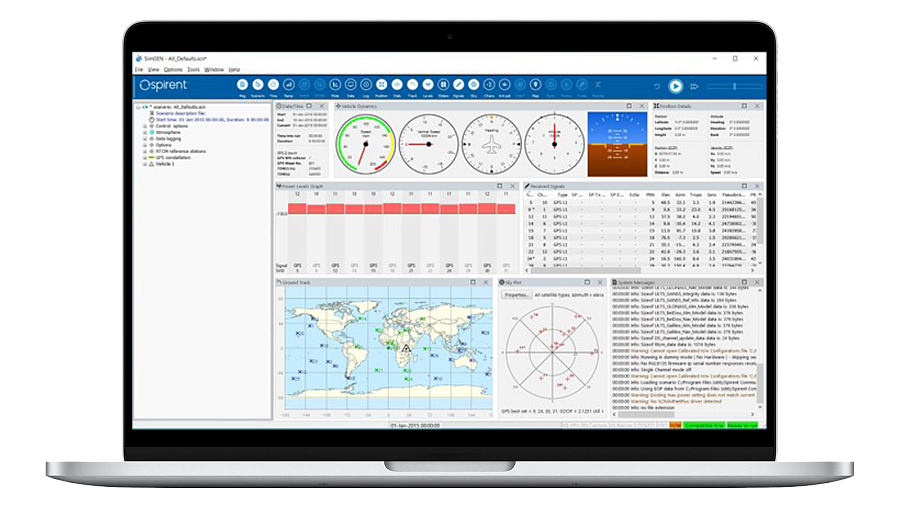

получает поток данных о имитируемом движении от ПО SimGEN по сети Ethernet. Эти данные SimINERTIAL транслирует в потоки данных реального времени с форматом данных и скоростью их передачи, подходящими для тестируемого устройства.
Решение SimINERTIAL выводит сгенерированные значения барометрической высоты через плату MIL-STD-1553B, установленную в контроллер с ПО
SimGEN
.
Отслеживание данных тестируемого устройства обычно проводится через пользовательский контрольно-измерительный интерфейс. Для выполнения базовых функций управления и отображения также можно использовать дополнительный продукт SimDATA с интерфейсами 1553B или RS422.
Характеристики инерциальной тестовой системы Spirent SimINERTIAL:
Тестируемые инерциально-спутниковые системы:
- H-764G, SIGI и NAV100 IMU компании Honeywell (стыкуются через плату ISRS2 компании Honeywell);
- LN-100G, LN-250, LN-251 и LN-260 корпорации Northrop Grumman (подключаются через плату RS422).
- HG-1700, HG-1900 и HG-9900 компании Honeywell;
- LN-200 корпорации Northrop Grumman;
- SilMUO2 и SiNAV02 фирмы AIS;
- Совместимые с AMRAAM и NATO STANAG 4572.
Инструкции
| Характеристика | Значение |
|---|
