GSS6700 Spirent Имитатор сигналов ГНСС
Имитатор сигналов спутниковых навигационных систем предназначен для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов космических навигационных систем ГЛОНАСС, GPS, Galileo и BeiDou-II, широкозонной дифференциальной подсистемы SBAS.
Внесен в ГРСИ (Госреестр).
Внесен в ГРСИ (Госреестр).
Госреестр

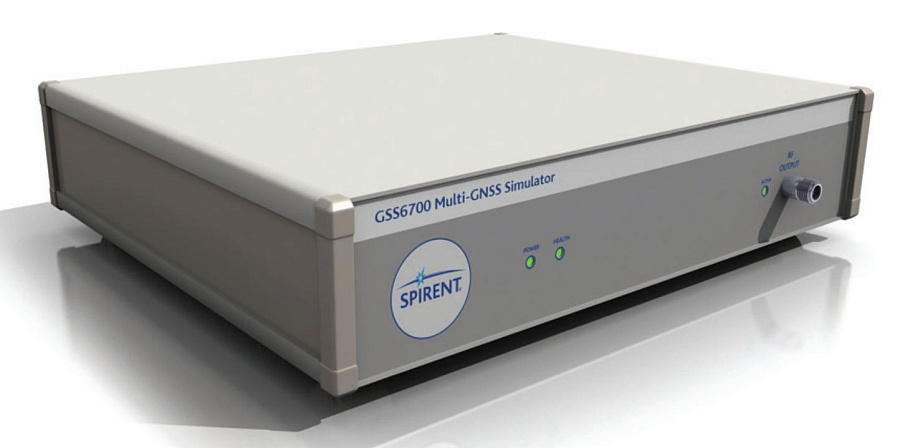

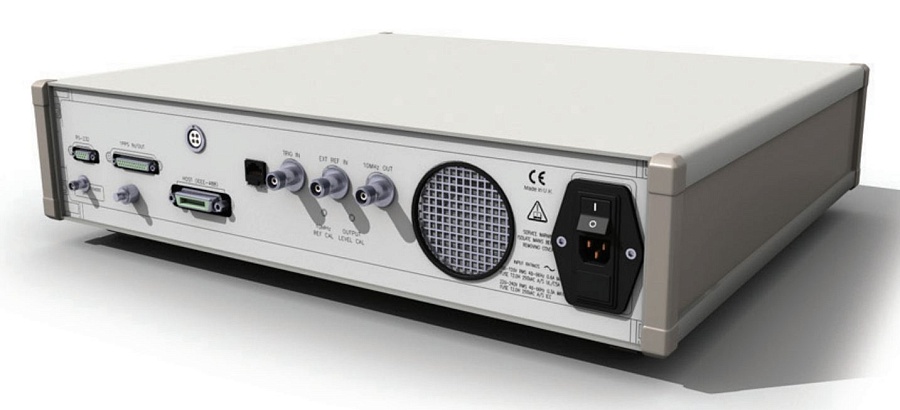

Имитатор сигналов ГЛОНАСС GSS6700 Spirent
предназначен для решения широкого спектра задач, связанных с разработкой, проверкой функционирования и интеграцией навигационных систем, когда требуется генерация открытых сигналов одной или нескольких ГНСС на частотах L1, E1, B1. Имитатор может генерировать по 12 каналов каждого из созвездий — GPS/QZSS/SBAS (WAAS, EGNOS, GAGAN, MSAS и СДКМ), ГЛОНАСС, BeiDou-2 и Galileo — одновременно.

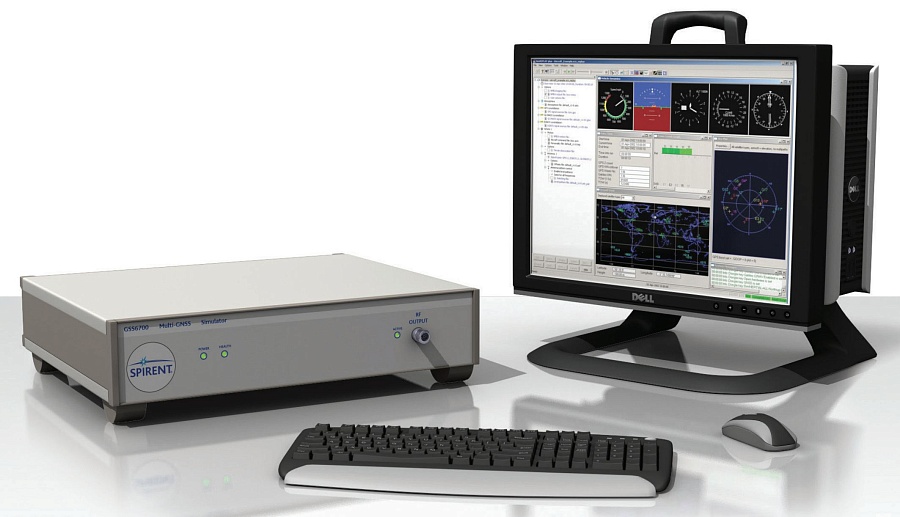

GNSS эмулятор Spirent GSS6700 состоит из двух подсистем: генератора РЧ сигналов и контроллера, который представляет собой ПК, исполняющий ПО управления имитацией. Работая с этим ПО, генератор выдает РЧ сигналы, подобные тем, которые принимает приемник ГНСС, установленный на каком-нибудь неподвижном объекте или транспортном средстве. Это позволяет оценивать работу приемника в лабораторных условиях так же, как если бы он принимал радиосигналы с настоящих спутников, находясь в неподвижном состоянии или совершая сложные маневры.
Имитатор сигналов ГНСС GSS6700 Spirent
поставляется с различным ПО управления имитацией, включая ПОSimGEN
, которое предназначено для генерации и выполнения всевозможных сценариев тестирования. В комбинации с генератором GSS6700 данное ПО позволяет решать научные задачи в области спутникового позиционирования и разрабатывать различные навигационные устройства и системы, начиная с приемника ГНСС и заканчивая самой ГНСС. Два других приложения для управления имитацией — SimREPLAY и SimREPLAYplus предназначены для многократного выполнения заранее подготовленных сценариев тестирования. Это может потребоваться, например, для проведения сравнительных испытаний различных образцов аппаратуры спутниковой навигации.Характеристики эмулятора GNSS сигналов Spirent GSS6700:
- GPS, SBAS, QZSS L1 C/A-код;
- ГЛОНАСС L1 C/A-код;
- Galileo E1 B/C OS (с CBOC);
- BeiDou-2 B1 (I);
- Сигналы GPS/SBAS/QZSS, ГЛОНАСС, Galileo и BeiDou-2 имитируются в одном шасси;
- Конфигурация с имитацией сигналов одного, двух, трех или четырех созвездий спутников ГНСС;
- 12 независимых каналов на каждое основное созвездие;
- Моделирование диаграммы направленности антенны приемника;
- Сохранение и сравнение информации о тестируемых устройствах;
- Полная автоматизация тестирования с помощью ПО
TestDrive GNSS
; - Интерактивное управление работой имитатора.
- Возможность распределения сценариев между имитаторами для обеспечения их совместной работы.
