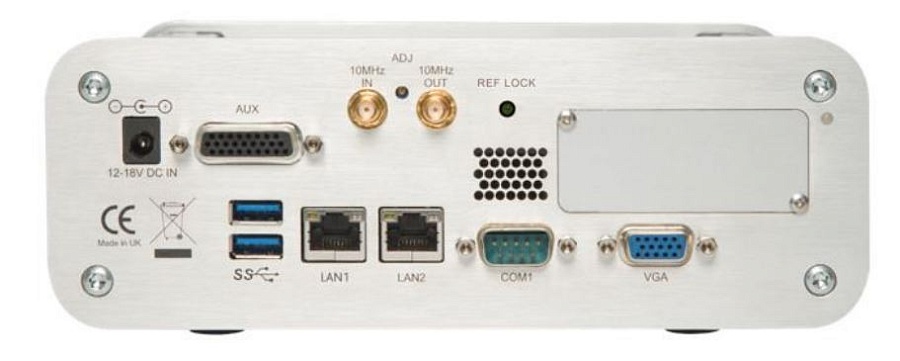

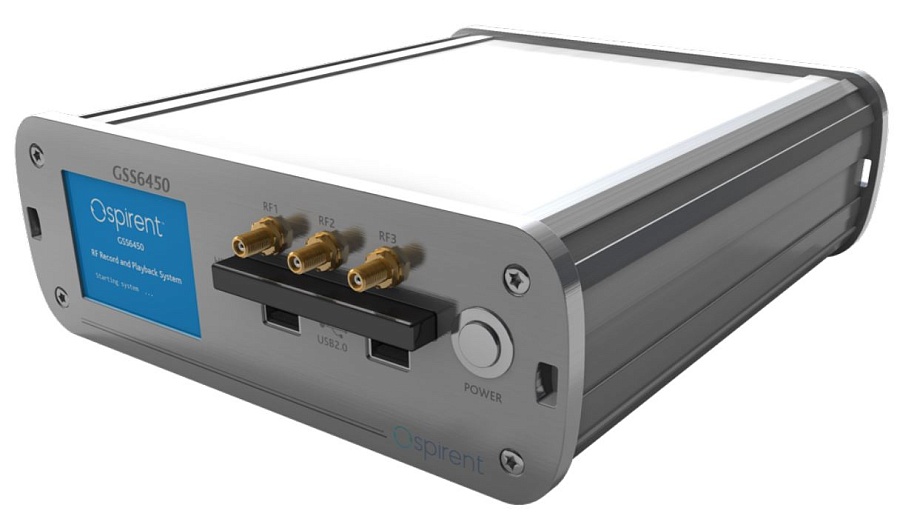

GSS6450 Spirent Устройство записи и воспроизведения радиосигналов

GSS6450 Spirent Устройство записи и воспроизведения радиосигналов

Полоса пропускания до 50 МГц. Разрядность дискретизации до 16 бит (I&Q). Устройство записи и воспроизведения сигналов ГНСС для тестирования аппаратуры спутниковой навигации, предназначенной для эксплуатации в составе автомобильных, навигационных, аэрокосмических и оборонных систем.

Устройство записи и воспроизведения RF сигналов GSS6450 Spirent

может записывать на нескольких (до четырех) частотах ГНСС одновременно с различными разрядностью дискретизации (4, 8 или 16 бит) и шириной полосы пропускания каналов (10, 30 или 50 МГц). 4-битовой дискретизации достаточно для тестирования коммерческой аппаратуры. Максимальная разрядность дискретизации 16 бит — обеспечивает динамический диапазон шириной 96 дБ, что нужно для тестирования работоспособности навигационного оборудования в условиях непреднамеренных и преднамеренных помех.
В приборе Spirent GSS6450 имеется встроенный приемник ГНСС. Выдаваемые им данные о местоположении устройства и значениях параметров CNo спутников также могут записываться согласованно с сигналами ГНСС в один файл, что позволяет при воспроизведении сигналов ГНСС синхронно отображать местоположение устройства на карте Google Maps. Эти данные могут быть помещены в журнальный файл для последующего экспорта.

Характеристики устройства записи и воспроизведения радиосигналов Spirent GSS6450:

  • Поддерживаемые системы и их частоты:
  1. GPS: L1, L2, L5;
  2. ГЛОНАСС: L1, L2, L3;
  3. Galileo: E1, E5a/b, E6;
  4. BeiDou: B1, B2, B3;
  5. QZSS: L1, L2;
  6. IRNSS: L5.
  • Полоса пропускания канала: 10, 30 или 50 МГц;
  • Дискретизация: 4-, 8- или 16-битовая;
  • Затухание в выходном аттенюаторе: до 30 дБ;
  • Емкость внутреннего SSD-диска: 1 Тбайт (2-Тбайт опция);
  • Емкость извлекаемого SSD-диска: 1 Тбайт (2-Тбайт опция);
  • Продолжительность записи на один SSD-диск емкостью 1 Тбайт:
  1. Два 30-МГц канала с 16-битовой дискретизацией — 1,1 ч;
  2. Три 30-МГц канала c 4-битовой дискретизацией — 2,5 ч.
  • Электропитание:
  1. Сети переменного тока с напряжением 90-260 В;
  2. Внешнего источника постоянного напряжения 12-18 В;
  3. От внутреннего ионно-литиевого аккумулятора (время работы — до 1,5 ч).
  • Внутренний термостатированный кварцевый генератор: используется для записи и воспроизведения;
  • Антенна: входит в комплект поставки;
  • Габаритные размеры: 216×200×76 мм;
  • Масса: 2,5 кг.

Показать большеменьше
