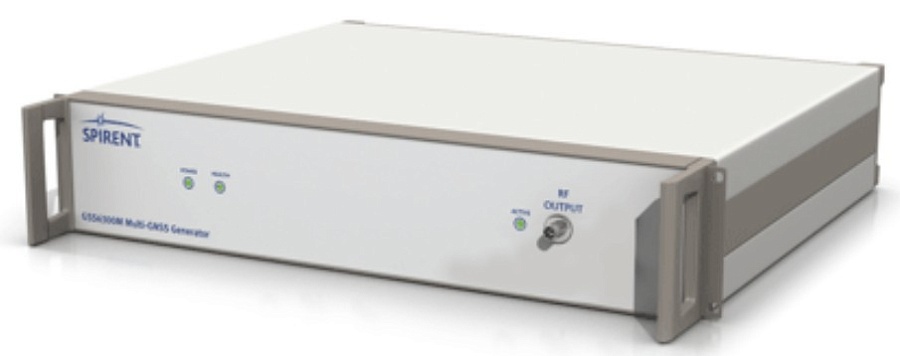

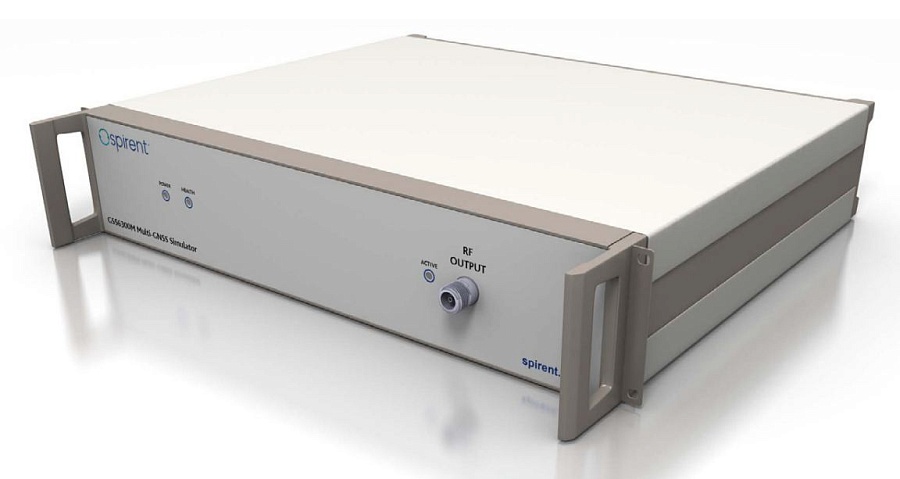

GSS6300M Spirent Имитатор сигналов ГНСС
Многоканальный имитатор сигналов ГЛОНАСС предназначен для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов космических навигационных систем ГЛОНАСС, GPS, Galileo и BeiDou-II на частотах L1, Е1 и B1, широкозонной дифференциальной подсистемы SBAS, квазизенитной спутниковой навигационной системы QZSS.
Внесен в ГРСИ (Госреестр).
Внесен в ГРСИ (Госреестр).
Госреестр
Имитатор сигналов спутниковых навигационных систем GSS6300M Spirent
предназначен для определения базовых параметров функционирования навигационных приемников, систем и приложений, работающих по сигналам ГНСС. Области применения — интеграция, проверка, производство и обслуживание средств спутниковой навигации.
Эмулятор GNSS сигналов GSS6300M генерирует 4 или 8 каналов для каждого созвездия навигационных спутников (в общей сложности 20 или 36 каналов различных созвездий одновременно). Прибор можно задействовать в одноканальном режиме.
Имитатор сигналов ГНСС Spirent GSS6300M
поддерживает два режима работы: в составе автоматизированного тестового комплекса, где используются команды удаленного управления, и под управлением ПО SimCHAN. При работе в составе автоматизированного тестового комплекса имитатором управляют удаленно через порт Ethernet, IEEE-488 (GPIB) или USB на встроенном контроллере.В случае применения интерфейса ПО SimCHAN пользователь может создавать различные сценарии и задавать такие параметры тестирования, как местоположение пользователя, дата и время. В обоих режимах обеспечиваются точная регулировка уровня выдаваемых сигналов и выбор моделей атмосферных эффектов.
Имитатором GSS6300M можно управлять посредством планшетного компьютера (или смартфона) по сети Wi-Fi или с использованием средств удаленного управления remote desktop/VNC по любой сети. Также возможно локальное управление данным устройством с помощью подключенных к нему мыши, клавиатуры и монитора.
Характеристики имитатора сигналов ГЛОНАСС GSS6300M Spirent:
- GPS, SBAS, QZSS L1 C/A-код;
- ГЛОНАСС L1 C/A-код;
- Galileo E1 B/C;
- BeiDou BD-2 B1I;
- Сигналы GPS/SBAS/QZSS, ГЛОНАСС, Galileo и BeiDou имитируются в одном шасси;
- Конфигурация с имитацией сигналов одного, двух, трех или четырех созвездий спутников ГНСС;
- Динамический выбор спутников на основе критериев снижения точности (DOP);
- 4 или 8 независимых каналов на каждое основное созвездие.
- Тестирование базовых рабочих параметров приемников, включая время первого определения местоположения, чувствительность для захвата и точность позиционирования;
- Регулирование параметров тестирования, включая уровень мощности сигналов, местоположение пользователя, дату, время, состояние атмосферы, эффект Доплера, PRN и информационные сообщения;
- Имитация трехмерного местоположения пользователя в реальном масштабе времени с использованием всех поддерживаемых созвездий.
- Управление через интерфейс GPIB (IEEE488), Ethernet или USB;
- Интерактивное управление параметрами тестирования в процессе работы имитатора;
- Точная регулировка уровня мощности;
- Пользователи могут сами активировать новые созвездия.
Дополнительные возможности эмулятора GNSS сигналов Spirent GSS6300M:
- Выбор различных траекторий движения: окружность (с заданием радиуса и скорости движения), прямоугольник и траектории, указанные в 3GPP TS 25.171;
- Генерация данных о траектории согласно маршруту, указанному на карте Google (выполняется входящим в пакет приложением SimROUTE);
- Режим непрерывной работы позволяет постоянно выполнять один и тот же сценарий;
- Реалистичное моделирование диаграммы направленности антенны приемника и эффекта многолучевого распространения радиосигналов;
- Учет влияния окружающей среды, включая тропосферную и ионосферную коррекцию;
- Отображение видимых сымитированных спутников на диаграмме Sky Plot;
- Режим AutoSTART, автоматически запускающий выбранный сценарий при каждом включении имитатора;
- Ввод секунд координации.
